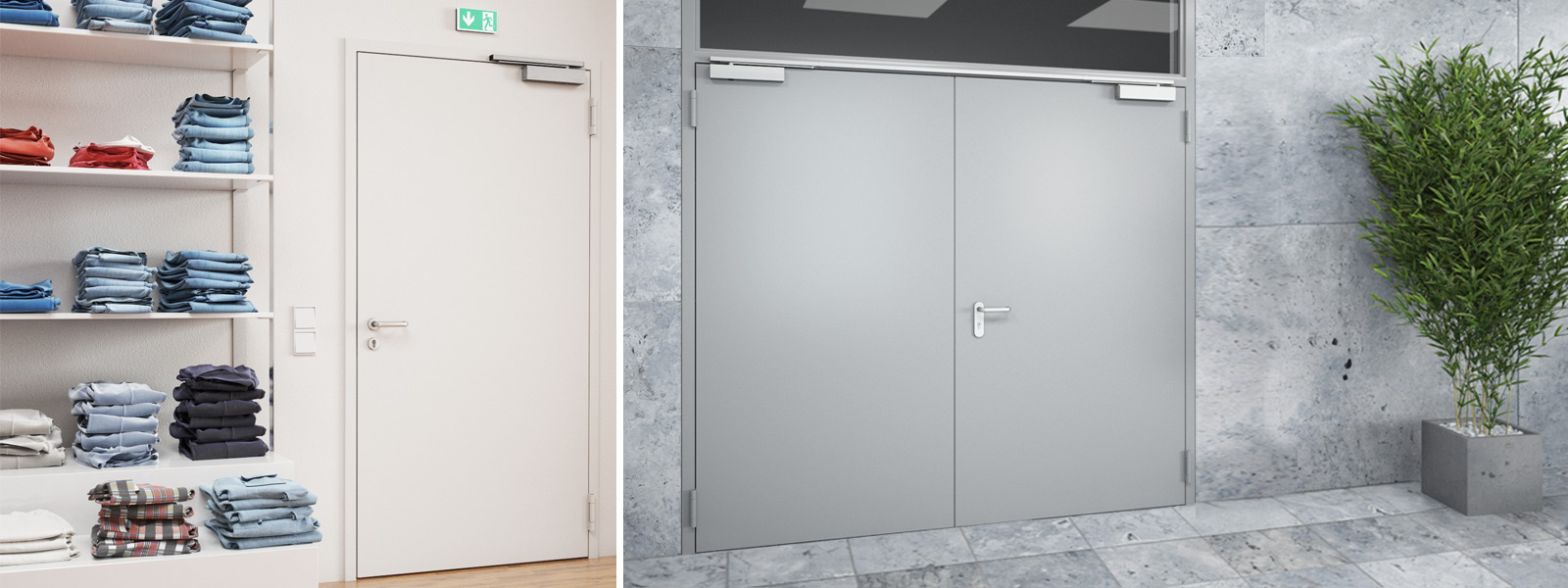

Protipožární dveře NovoPorta Plano

Kování: standardně 3dílné 3D nastavitelné konstrukční závěsy s kluznými ložisky. Dva závěsy na křídlo (> 2 500 mm výšky BRM tři závěsy) ve standardním bílém základním nátěru podobném RAL 9016; na přání k dispozici také v nerezové oceli. Dva zajišťovací čepy na každé dveřní křídlo. Výměnný profilový cylindrický zámek s čelní deskou z nerezové oceli se sadou černých kulatých pákových klik s kulatými růžicemi. Profilová cylindrická vložka na místě (délka 90 mm, 45/45 mm). Jednokřídlé dveře s posuvným kanálovým zavíračem dveří Novoferm NFGS 55 na straně závěsů jako standard (> 1250 mm šířka BRM včetně posuvného kanálového zavírače dveří Geze TS 5000).

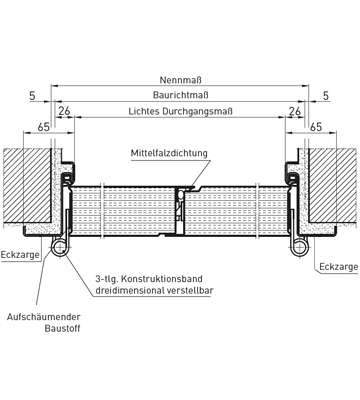

Navíc pro dvoukřídlé dveře: Geze TS 5000 ISM nebo Dorma TS 93 GSR zavírač dveří s posuvným kanálem s integrovaným řízením sekvence zavírání. Zapuštěný středový doraz s těsněním středové lišty. Neaktivní křídlo s hnacím šroubem s falcem, s aretací směrem nahoru (volitelně také s aretací směrem nahoru a dolů).

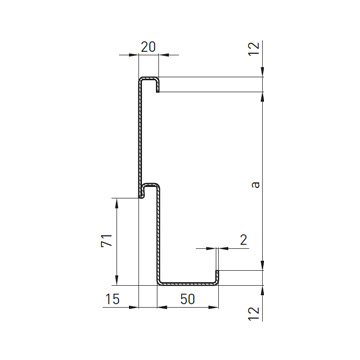

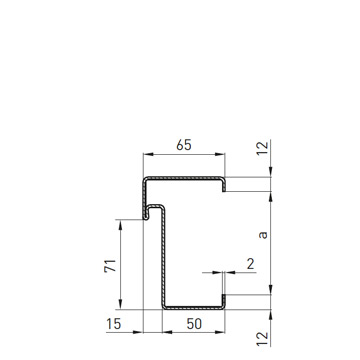

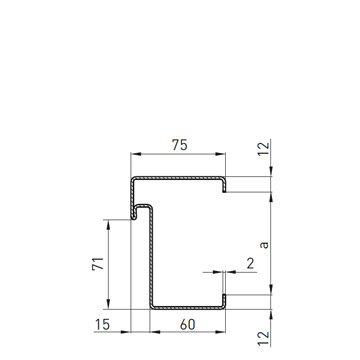

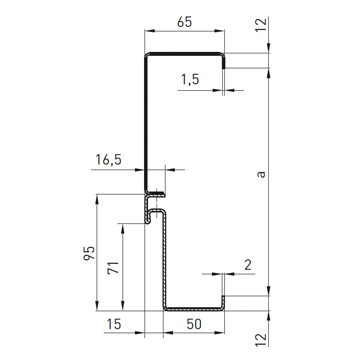

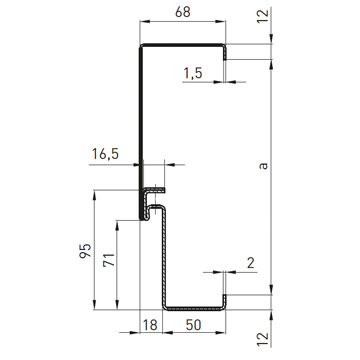

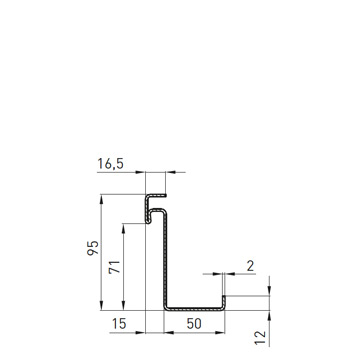

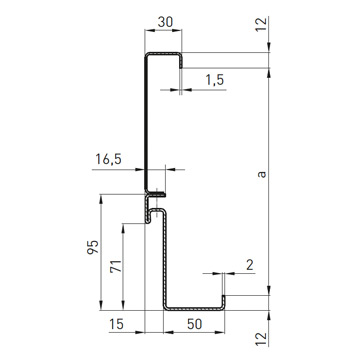

Rámy: Standardní rohový rám s třístranným těsnicím profilem, tloušťka 2 mm, šířka příčle 50 mm, volitelný okolní rám, dvoudílný profil okolního rámu 2240B, protirám a blokové rámy pro zapuštěné napojení na stěnu.

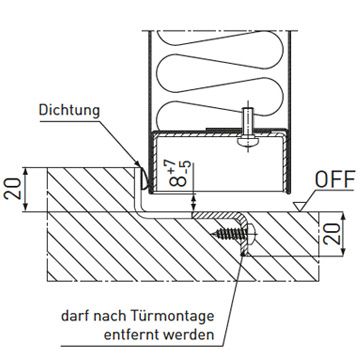

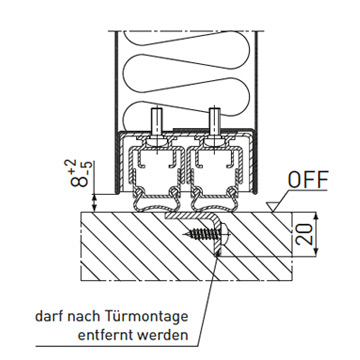

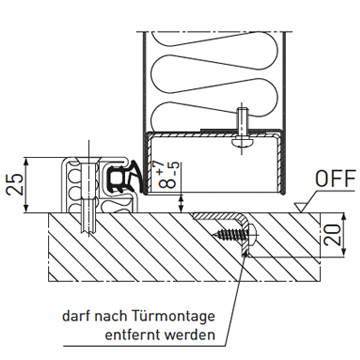

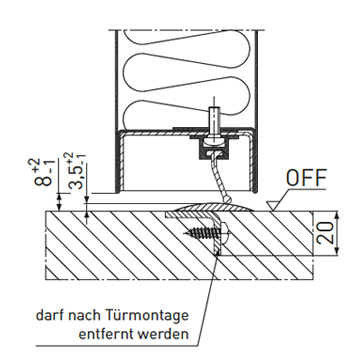

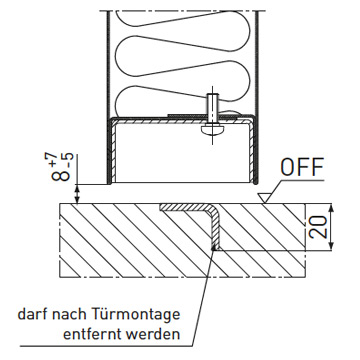

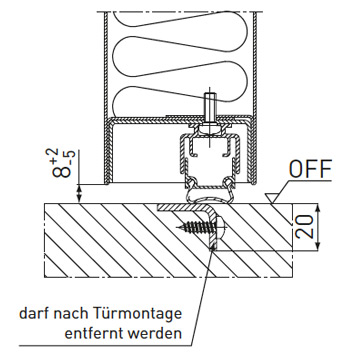

Prahy: Standardně A v jedné rovině s podlahou, volitelně B3 se čtyřstranným okolním rámem nebo C2 se spodním dorazem nebo těsnicí prahy RS1 se spouštěným podlahovým těsněním, dvojitý práh RS1 nebo hrbový práh RS2 s nájezdovým těsněním.

Povrchy: Dveřní křídlo a rám pozinkované a opatřené základním nátěrem (práškovou barvou) podobným RAL 9016. Na přání je k dispozici také dveřní křídlo a rám s povrchem Novoferm Design.

• Horní část - celokřídlá nebo prosklená
• Ohnivzdorné zasklení
• Ochrana proti kouři podle DIN 18095 nebo EN 1634-3 se spodním těsněním, které lze spustit (RS1), nebo s nájezdovým prahem s nájezdovým těsněním (RS2).
• Zvuková izolace - testováno podle DIN EN ISO 140-3, posouzeno podle DIN EN ISO 717-1 (laboratorní hodnota pro plné křídlo a práh RS1 - pro jednokřídlé prvky 35 dB RW,P, pro dvoukřídlé prvky 33 dB RW,P).
• Odolnost proti vloupání RC2 (WK2) - oboustranně testováno podle DIN EN 1627 - jednokřídlé do BR 1 375 x 2 750 mm, dvoukřídlé do BR 2 500 x 2 500 mm.

ATRAKTIVNÍ DESIGN S ANSPRUCHEM

Správné řešení pro každé prostředí: Nabízíme širokou škálu atraktivních provedení s matným (M) nebo vysoce lesklým (H) povrchem z bezbarvého laku.

Volba prosklení má zásadní vliv na vizuální efekt dveří, ale také stále více odpovídá zvyšujícím se požadavkům na energetickou účinnost. V současné době jsme jediným výrobcem, který u víceúčelových dveří Premio a Plano nabízí výhradně prosklení ISO s výrazně lepším součinitelem prostupu tepla_Ug 1,1 až 1,3 W/^(m2K), v závislosti na typu zvoleného skla podle normy DIN EN ISO 10077-1.

Vzávislosti na konfiguraci si můžete vybrat NovoPorta Premio MZ s následujícími typy zasklení (viz tabulka): Standardní a speciální zasklení jako ISO sklo se zvlášť nízkými součiniteli prostupu tepla podle ČSN EN ISO 10077-1. Samozřejmě je k dispozici také bezpečnostní sklo v provedení vrstvené bezpečnostní sklo nebo tvrzené bezpečnostní sklo.

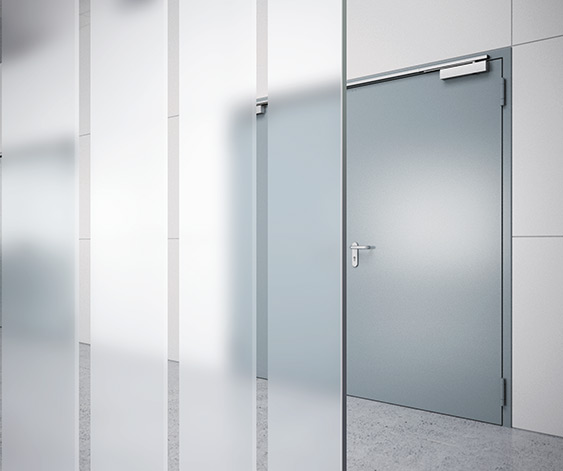

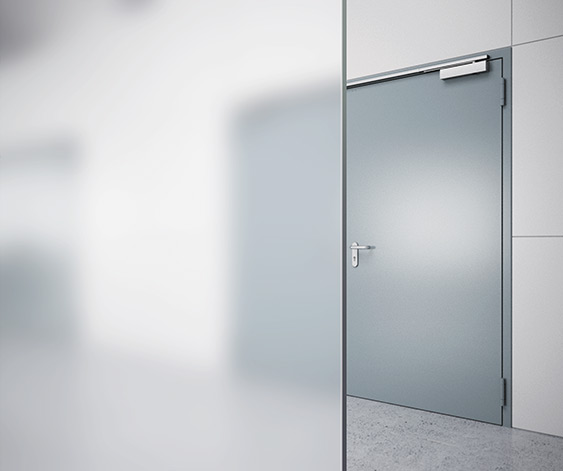

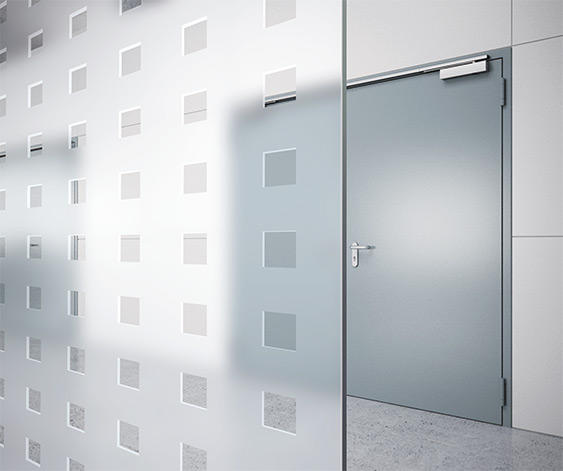

Kromě toho ornamentální sklo ve struktuře float skla ve třech různých provedeních:Mastercarré, Masterligne a matné sklo (viz obrázky níže) pro individuální design. Ta rozptylují světlo v různých stupních a chrání tak před nerozvážnými pohledy.

U zasklení je možné standardně použít zajištěnou zasklívací lištu na straně závěsu (v závislosti na objednávce také na opačné straně závěsu).

* Dodržujte pokyny pro práci a předpisy pro prevenci úrazů.

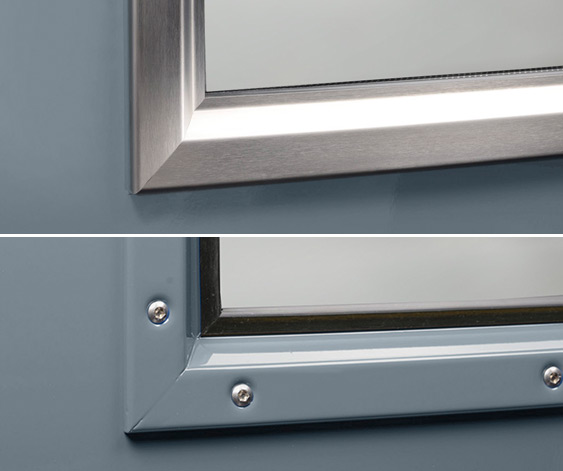

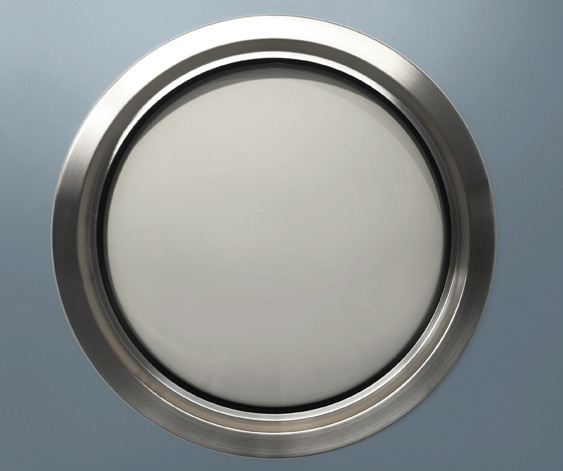

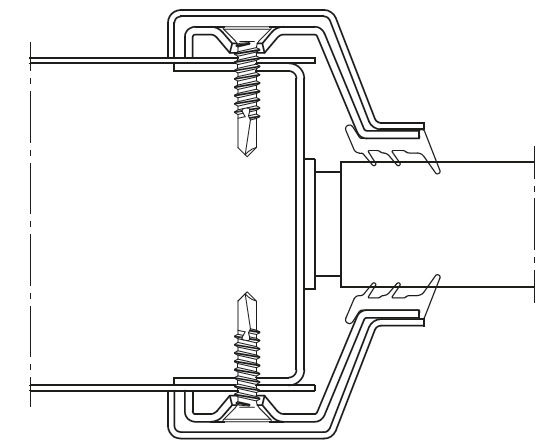

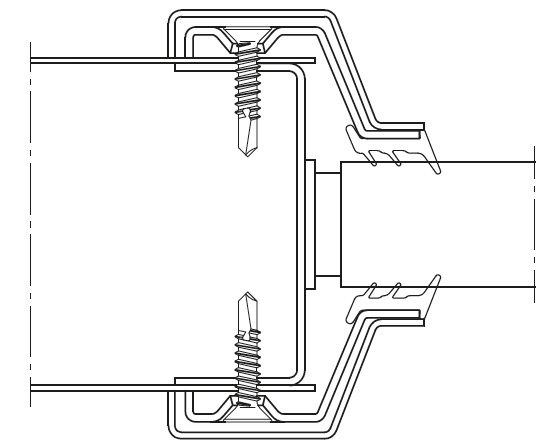

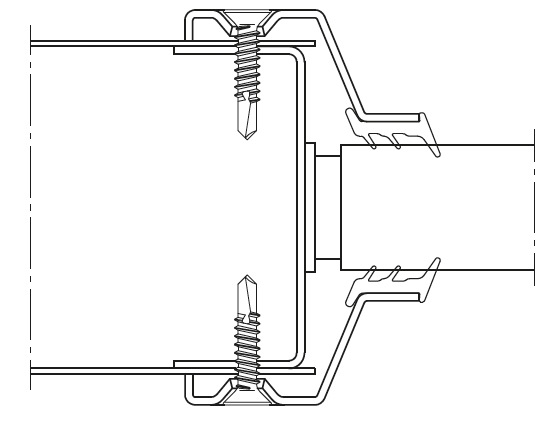

FUNKČNÍ SKLENĚNÝ DRŽÁK A ELEGANTNÍ KRYCÍ LIŠTY

NovoPorta Plano T30-1 a T30-2 ^{1) 2)} NovoPorta Plano_EI2 30-1 a _EI2 30-2 ^{1) 2)}

Dostupné typy skel: Zasklení F30 čiré pro vnitřní použití

NovoPorta Plano MZ-1 a MZ-2 ²⁾

Dostupné typy skel: K dispozici pouze se zasklením ISO.

¹) Sklo pouze pro vnitřní použití (chraňte sklo před UV zářením a přímým působením halogenového světla).
Sklo lze použít pouze pro teplotní rozsah -20 až +45 °C. ²) Standardní ocelové zasklívací profily jsou viditelně přišroubovány na obou stranách. U dveří MZ dodatečně zajištěny na straně nebezpečí / vně.

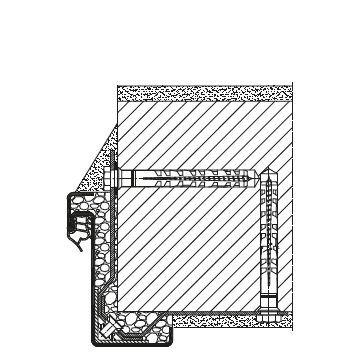

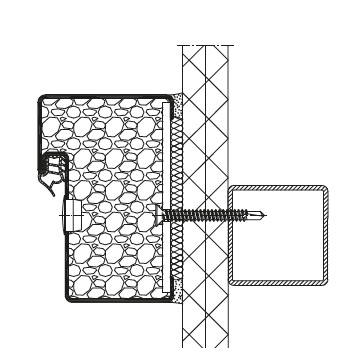

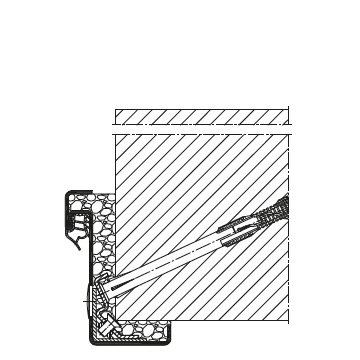

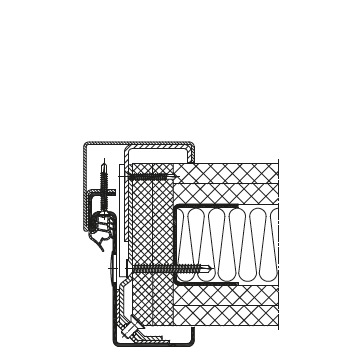

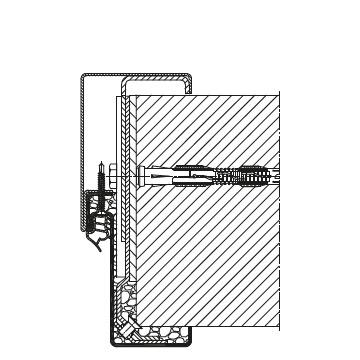

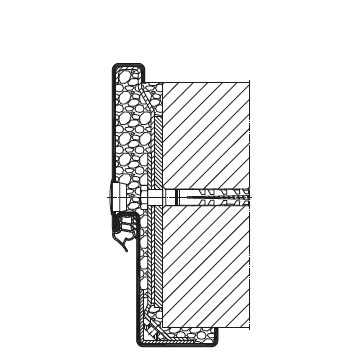

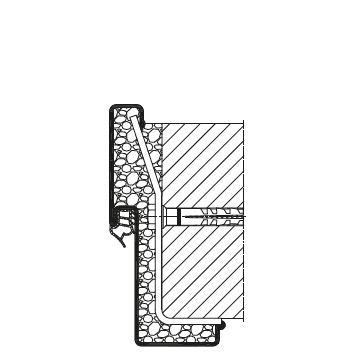

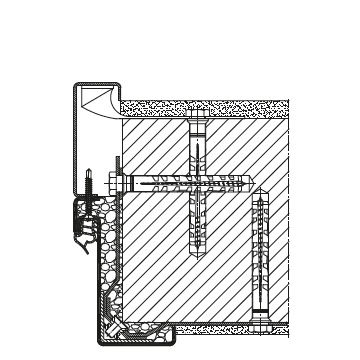

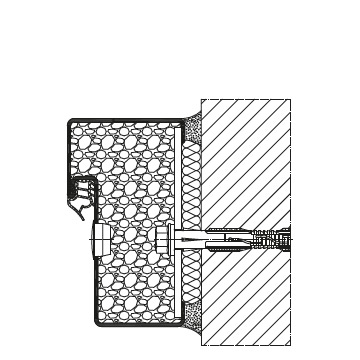

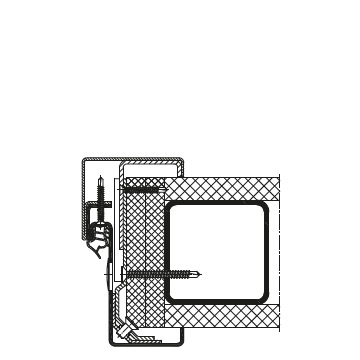

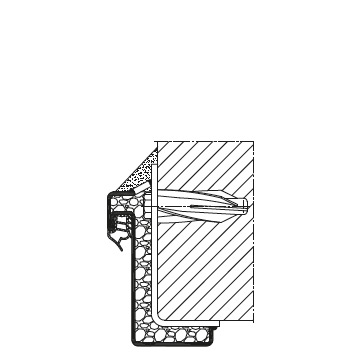

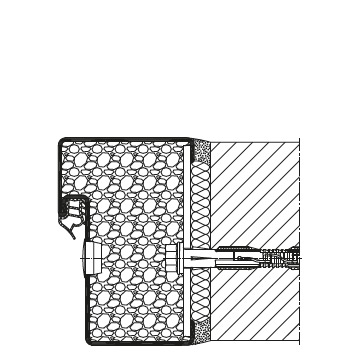

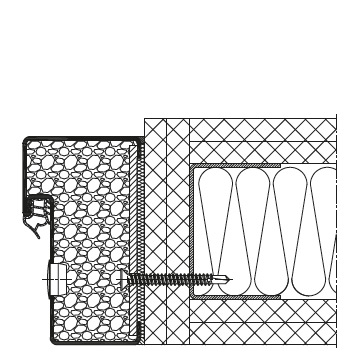

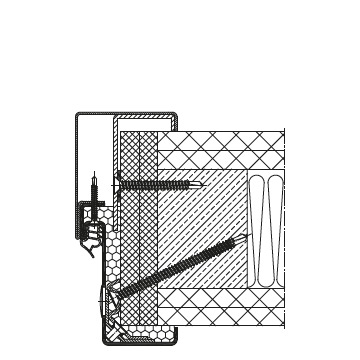

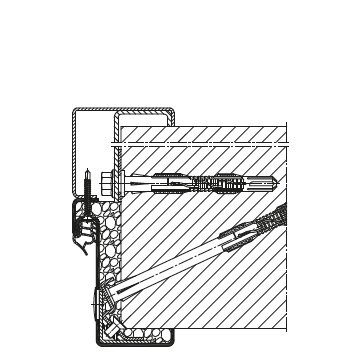

Přehled vybraných stěnových spojů

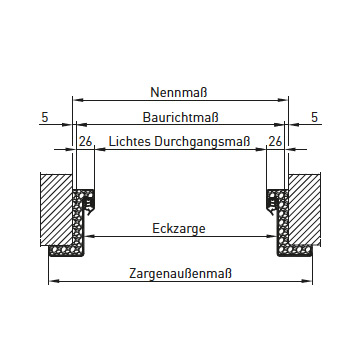

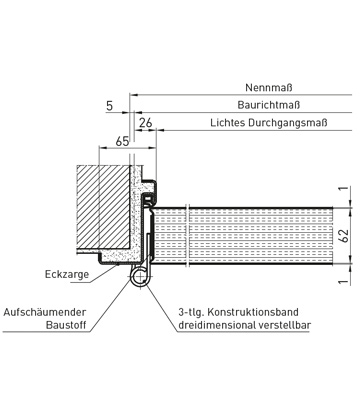

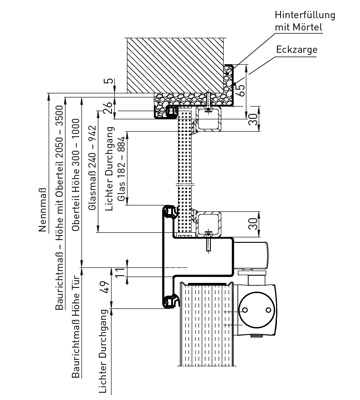

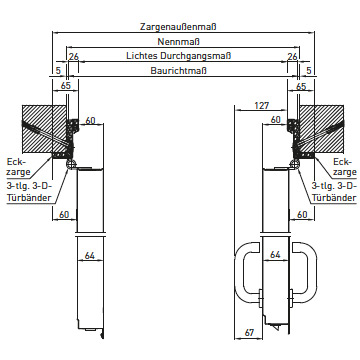

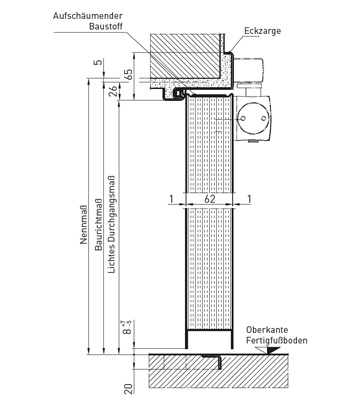

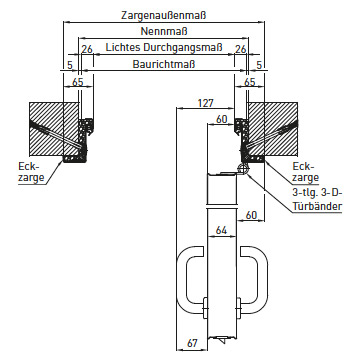

Určení rozměrů volného průchodu

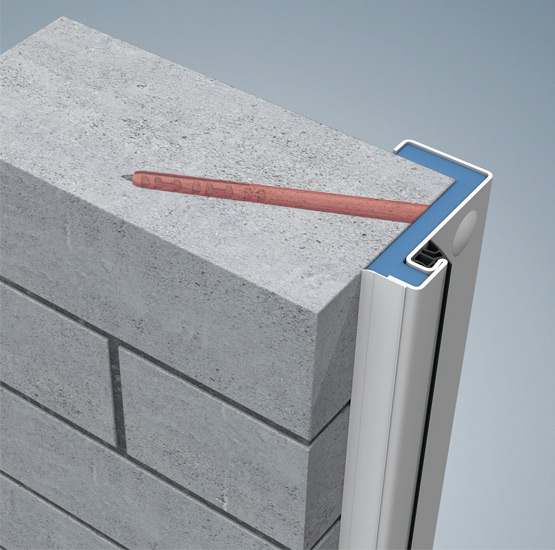

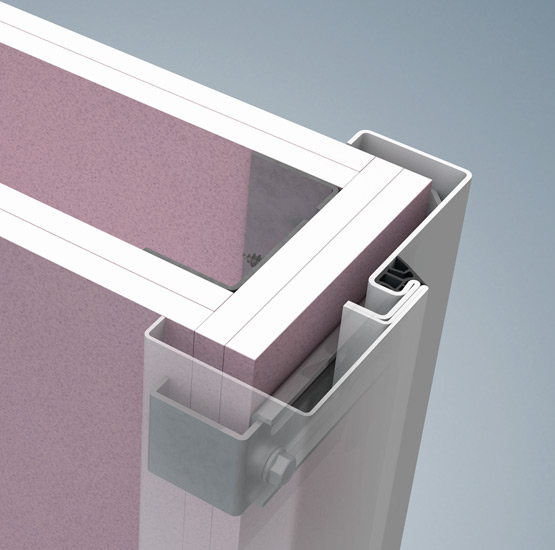

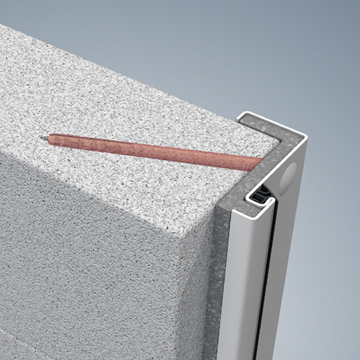

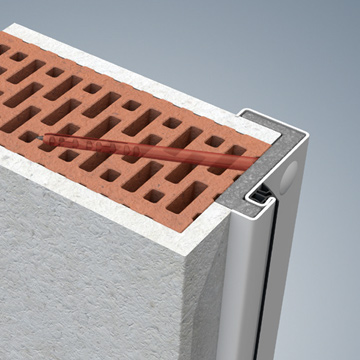

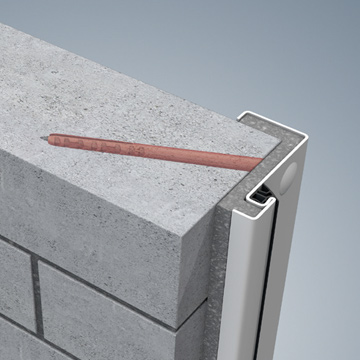

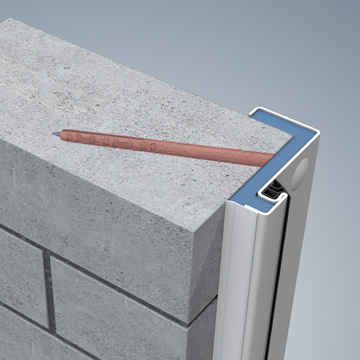

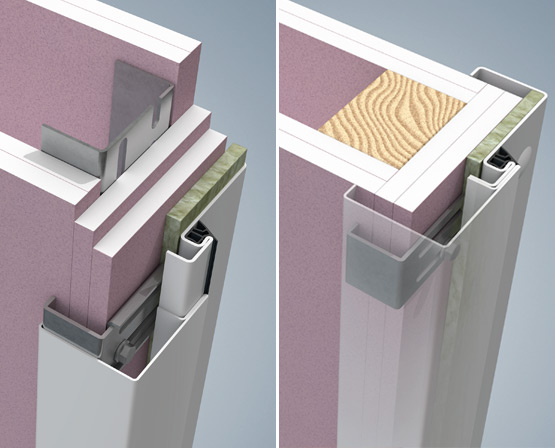

Lehké příčky kategorie F60-A / F60-B se osvědčily jako rychlé, čisté a flexibilní řešení požární ochrany v interiérové výstavbě. S dveřním systémem NovoPorta Plano T30, speciálně navrženým pro instalační stěny, lze rychle, snadno a čistě instalovat také zapuštěné dveře se zárubněmi. Systém se skládá z mimořádně atraktivních ocelových dveří NovoPorta Plano a dvoudílného rámového profilu 2240B.

Velkou výhodou jsou schválené výplně zárubní protipožární pěnou Novoferm a sypkou minerální vlnou*.

Podle schválení je třeba zasypat pouze oblast záklenku rohového rámu, zatímco speciální protiplech 2240B může zůstat volný. Celý systém je testován podle normy EN 1634 a schválen stavebními úřady podle normy DIN 4102. Již nyní splňuje požadavky evropské výrobkové normy EN 16034, která se v současné době připravuje.

* Objemová hmotnost min. 40 kg/m³, bod tání > 1 000 °C, třída stavebního materiálu A1, DIN 4102-1 nebo DIN 4102-4.

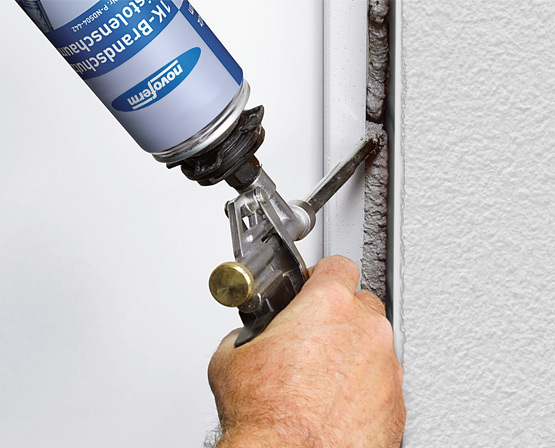

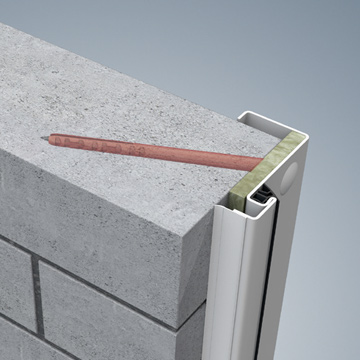

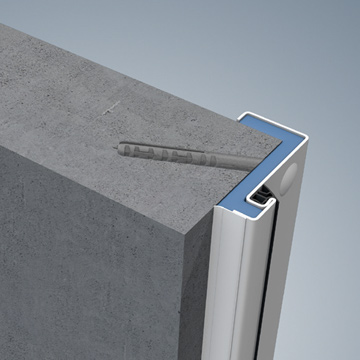

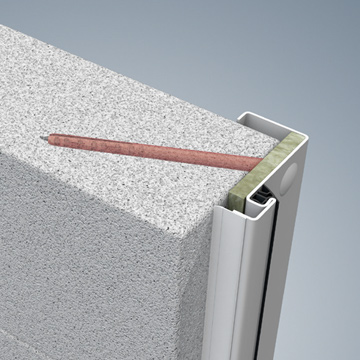

Zásyp lze zvolit podle potřeby a bez ohledu na typ stěny. Protipožární pěna Novoferm (modrá), sypká minerální vlna* (žlutá) a malta (šedá) jsou schváleny stavebními úřady. * Objemová hmotnost min. 40 kg/m³, bod tání > 1 000 °C, třída stavebního materiálu A1, DIN 4102-1 nebo DIN 4102-4.
