Hydraulické vyrovnávací můstky

Pro každou aplikaci

Hydraulické vyrovnávače doků od společnosti Novoferm jsou k dispozici s posuvem a v různých provedeních. Jako zlatý hřeb vám nabízíme náš NovoDock EVO X jako dokový vyrovnávač nové generace a NovoDock L730i jako ideální nakládací místo ISO.

Získejte přehled sami!

Přehled dokových vyrovnávacích můstků

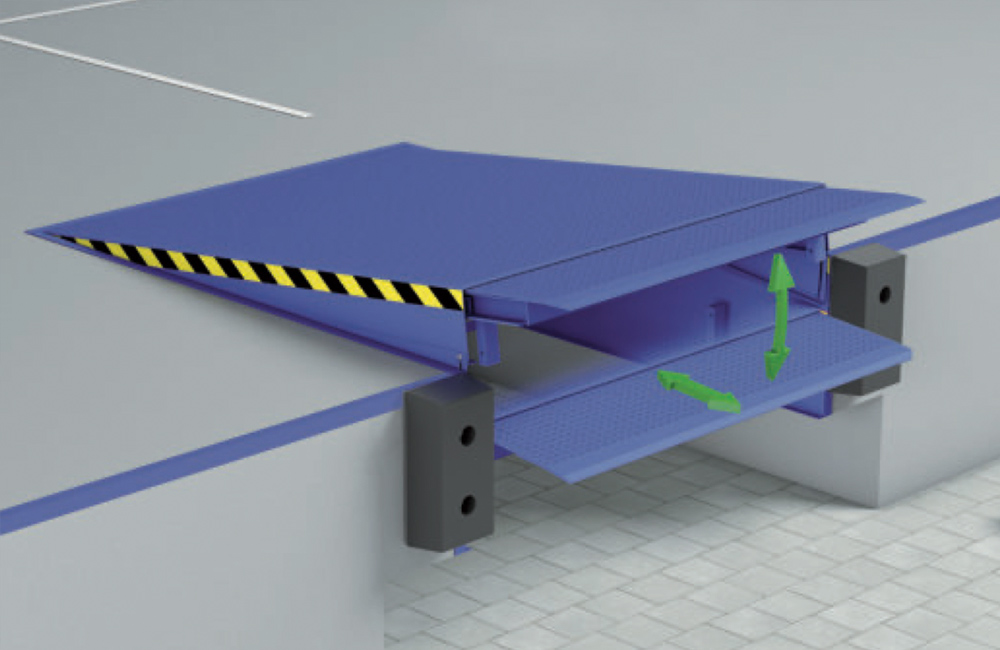

Nakládací můstky s tlačným mechanismem umožňují využít celou ložnou plochu nákladního vozidla. Pohyblivý posuv se hydraulicky vysouvá a umisťuje na ložnou plochu nákladního vozidla, čímž vzniká bezproblémová styčná plocha mezi ložnou plochou vozidla a nakládací rampou. Pokud nákladní vozidlo není umístěno přímo na nakládací rampě, lze tuto mírně zvětšenou mezeru vyrovnat pohyblivým posuvem.

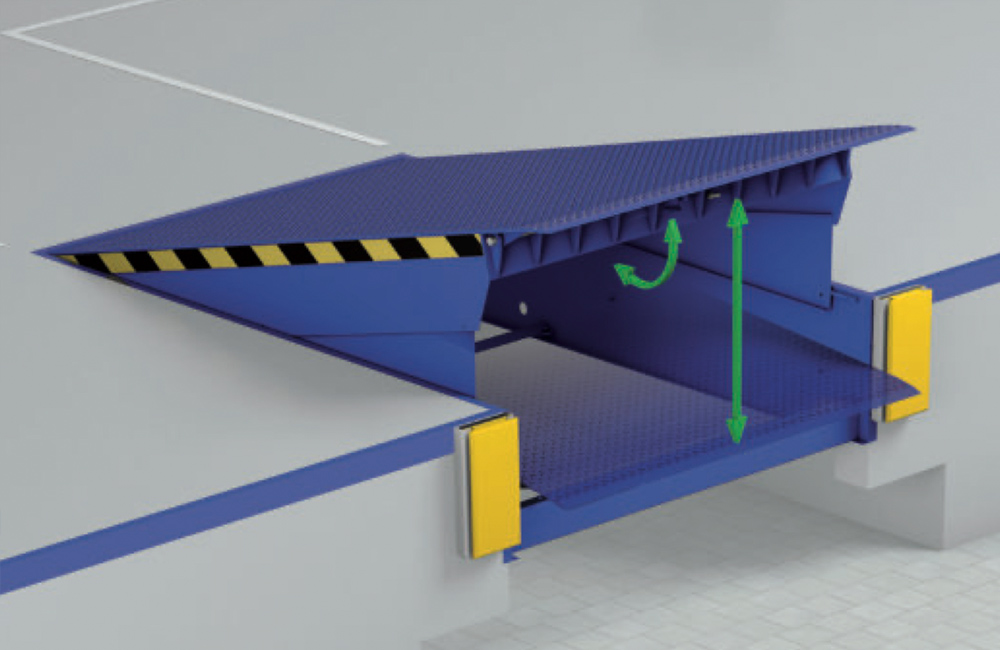

Základní verzí nakládací techniky jsoudokové vyrovnávací můstky se sklopným klínem. Zde se mezera mezi budovou a nákladním automobilem vyrovnává pomocí skládacího klínu, který se sklápí nahoru a poté je umístěn na nákladní automobil. Sklopné klínové dokové vyrovnávací můstky se vyznačují robustností a poměrně snadnou obsluhou.

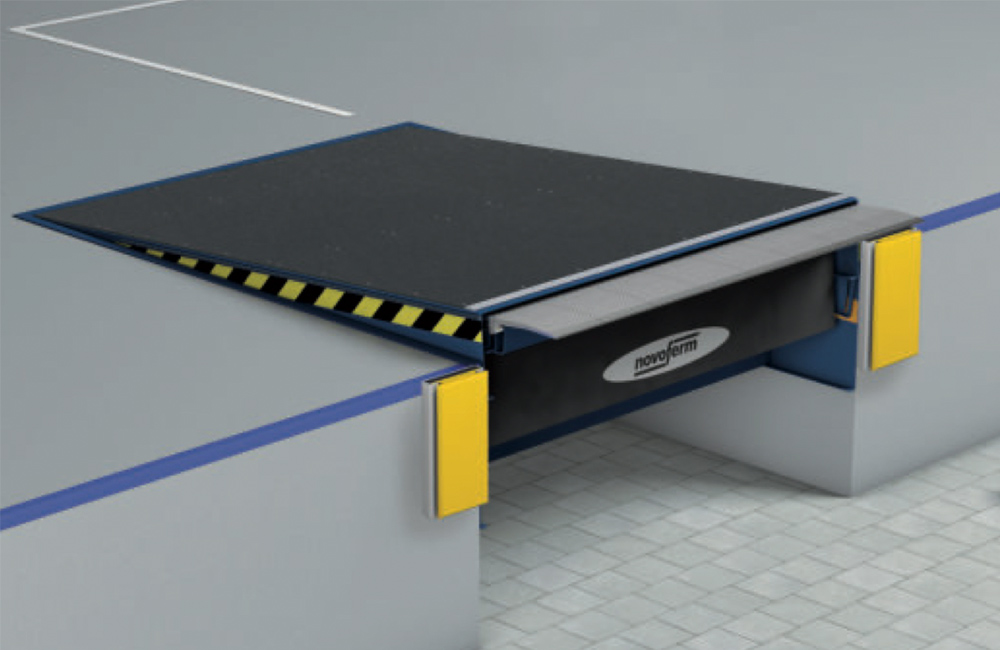

NovoDock EVO X, dokovací zařízení nové generace, kombinuje inteligentní bezpečnostní technologii s digitální správou informací a ovládáním, které je stejně jednoduché jako rychlé.

NovoDock L730i jako ideální nakládací místo ISO. Jedinečná konstrukce dokovacího můstku zajišťuje vždy nejlepší možnou izolaci. Ani během nakládky se pod dokový můstek nedostane žádný průvan, čímž se zabrání vzniku chladových mostů.

Srovnání a vlastnosti

Srovnání dokovacích můstků s krmivem

	Vlastnosti produktu	L730i ISO	L730i Standard	L530	L530R	P1530	L550i	VL6020
	s podavačem	●	●	●	●	●	●	●
	se skládacím klínem
	Dok ISO	●	●
Volitelné balíčky	^GreenPlus	●	●	o	o	o	●
	^GreenSLOD			o	o	o
	^IsoPlus			o	o	o	o
	^DoorPlus	o	o	o	o	o	o
	^SafetyPlus	o	o	o	o	o	o
	Jmenovité zatížení podle EN 1398 v kN	60	60	60	60	60	100	60/20
	Jmenovité délky (NL) v mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Jmenovité šířky v mm	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Celková výška	600 mm			až 3 000 mm (NL)	do 3 000 mm (NL)
	700 mm/725 mm1⁾			do 3 000 mm (NL)	do 3 000 mm (NL)	do 3 000 mm (NL)	do 2 500 mm (NL)
	800 mm /830 mm2⁾	do 3 000 mm (NL)	do 3 000 mm (NL)				do 3 000 mm (NL)
	900 mm/1200 mm3⁾	při 3 000 mm (NL)	při 3 000 mm (NL)				od 3 500 mm (NL)	do 5 000 mm (NL)
	Délka podávacího/skládacího klínu v mm	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Výkon motoru v kW	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5
Konstrukční prvek	Plošina trhací desky v mm	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Konstrukční prvek	Podávací/skládací klínová trhací deska v mm	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600			330 (405)/300 (315)	330 (405)/300 (315)
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600			430 (500)/290 (280)	430 (500)/290 (280)
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Jmenovitá délka 2750, celková výška 600				400 (500)/270 (270)
	Jmenovitá délka 2750, celková výška 700				430 (530)/350 (370)
	Jmenovitá délka 3000, celková výška 600			420 (475)/270 (260)	420 (475)/270 (260)
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Jmenovitá délka 3000, celková výška 800 /9002⁾	400 (430)/370 (400)	370/3504⁾				370/400
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾						450/400	400/600
	Jmenovitá délka 4000, celková výška 900/12003⁾						450/400	400/650
	Jmenovitá délka 4500, celková výška 900/12003⁾						450/400	400/750
	Jmenovitá délka 5000, celková výška 1200							400/775
	Maximální přípustný sklon podle EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Kontrolní systém	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	Ovládání pomocí 5 tlačítek
	Verze Novo i-Vision	● TA \| oTAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Komunikační rozhraní Novoferm (NCI)	●	●	o	o	o	●
Barvy	RAL 5010 (hořcová modř)	●	●	●	●	●	●	●
	RAL 7016 (antracitově šedá)	●	●	●	●	●	●	●
	RAL 9005 (černá)	●	●	●	●	●	●	●
	Další barvy RAL	o	o	o	o	o	o	o
	pozinkované	o	o	o	o	o	o	o
● Standardní o Možnost 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

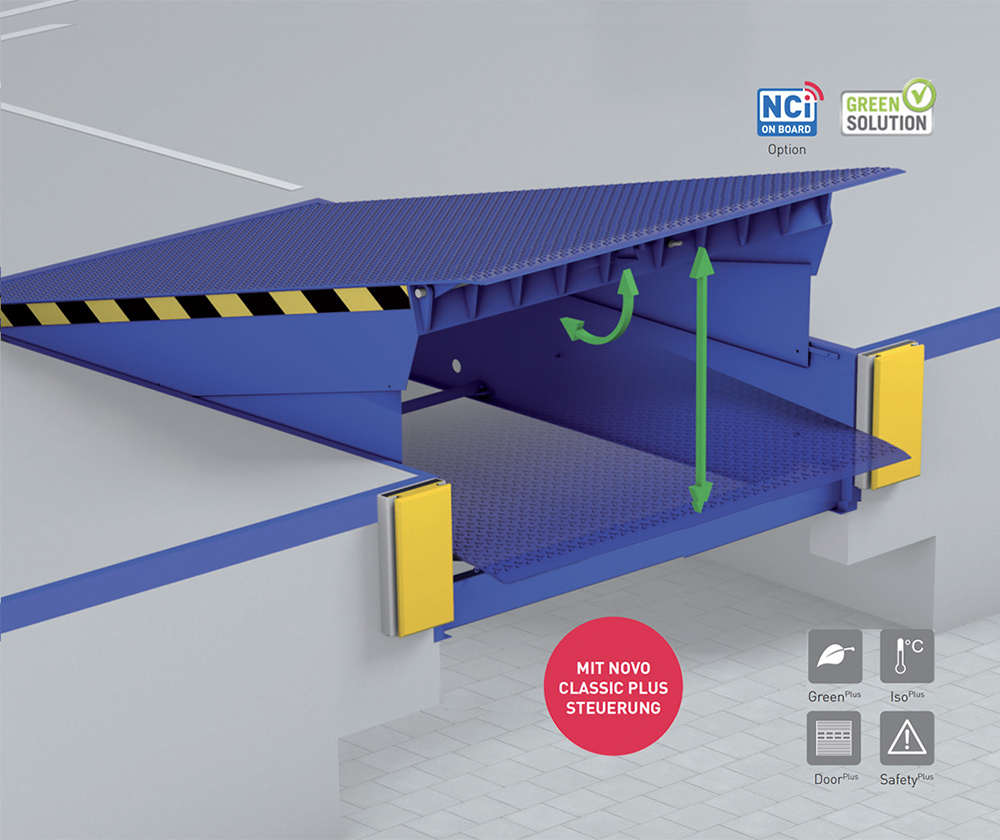

Srovnání dokových vyrovnávačů se skládacím klínem

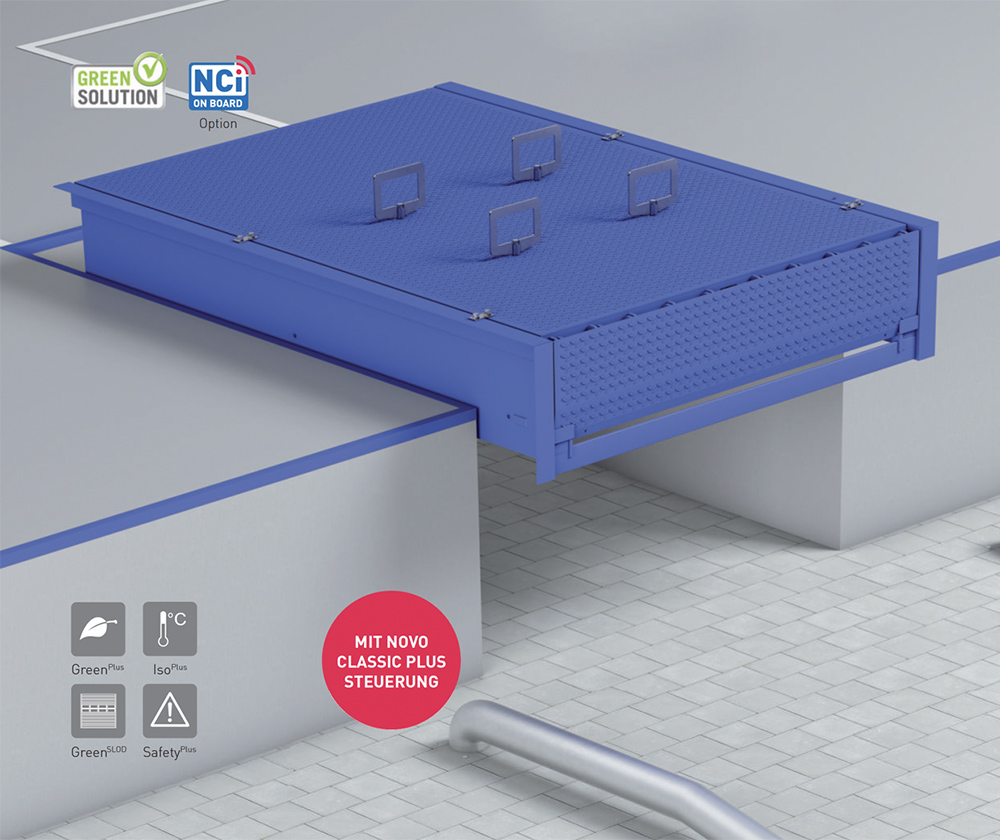

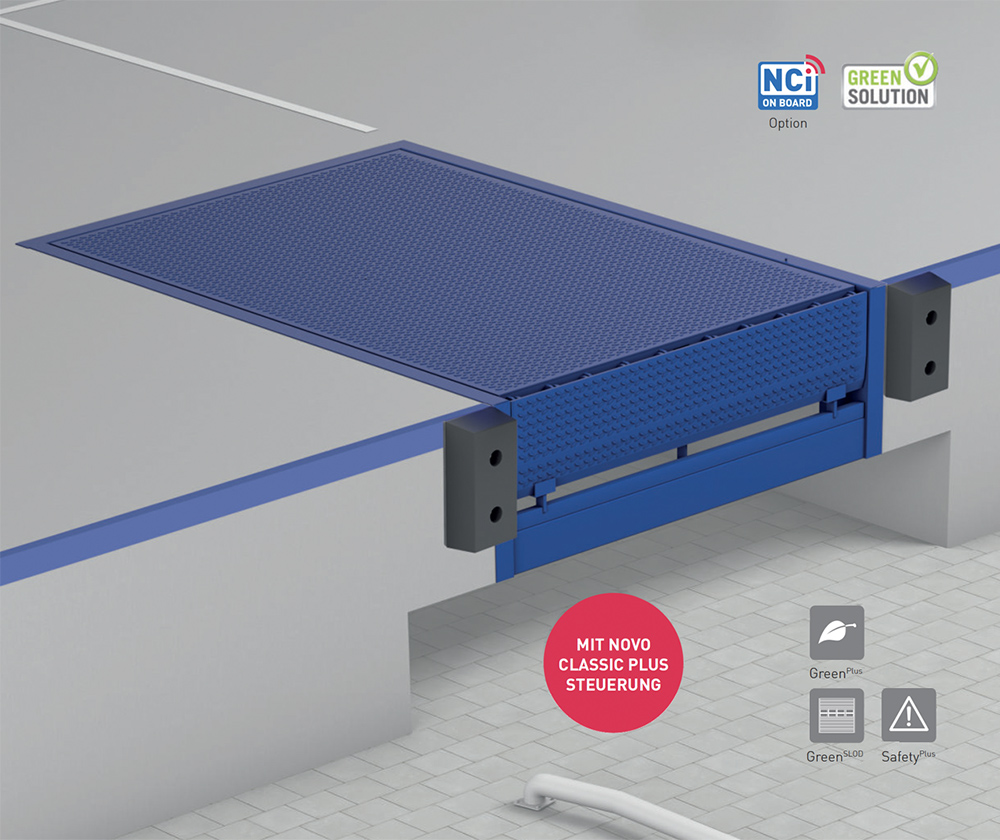

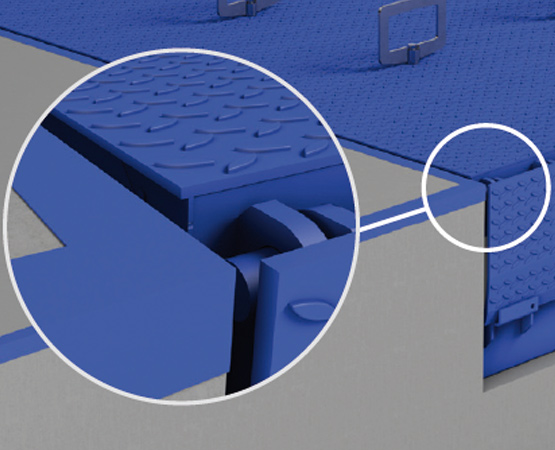

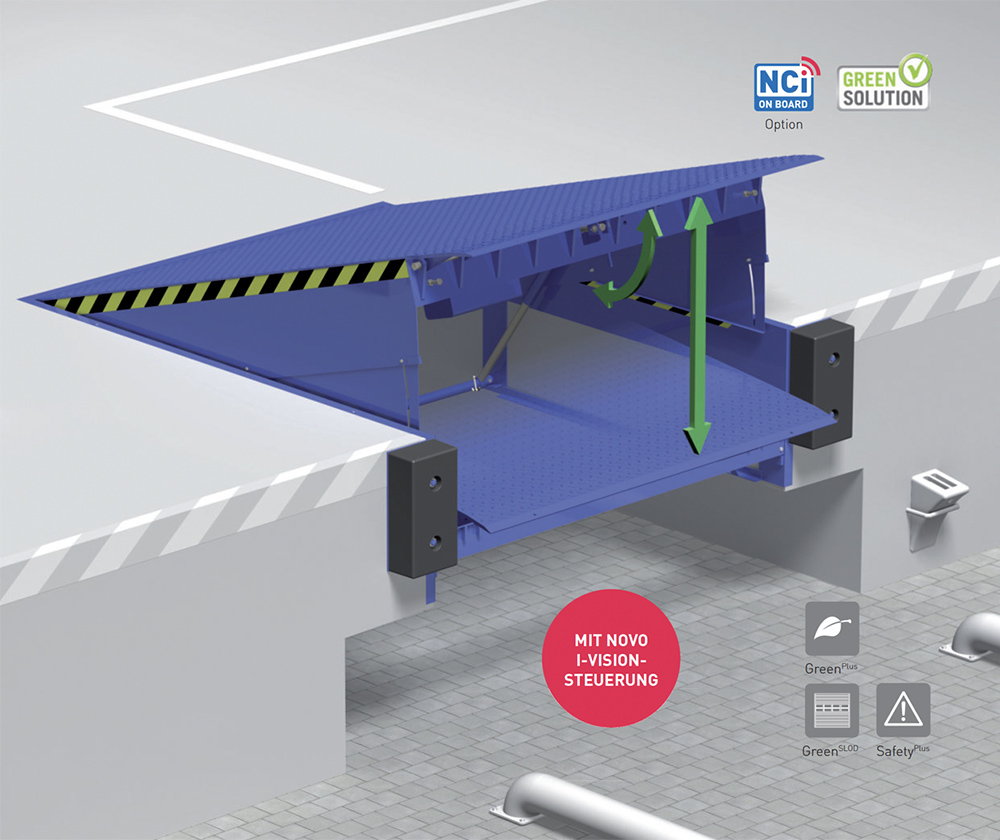

	Vlastnosti produktu	L320	L320R	L320e	P1320	L350i
	s podavačem
	se skládacím klínem	●	●	●	●	●
	Dok ISO
Volitelné balíčky	^GreenPlus	o	o	o	o	●
	^GreenSLOD
	^IsoPlus	o	o		o	o
	^DoorPlus	o	o	o	o
	^SafetyPlus	o	o	o	o	o
	Jmenovité zatížení podle EN 1398 v kN	60	60	60	60	100
	Jmenovité délky (NL) v mm	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Jmenovité šířky v mm	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Celková výška	600 mm	až 3 000 mm (NL)	do 3 000 mm (NL)	až 3 000 mm (NL)	až 3 000 mm (NL)	do 3 000 mm (NL)
	700 mm/725 mm1⁾					do 3 000 mm (NL)
	800 mm /830 mm2⁾					při 3 000 mm (NL)
	900 mm/1200 mm3⁾					od 4 000 mm (NL)
	Délka podávacího/skládacího klínu v mm	400	400	400	400	400
	Napájení	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65	IP 65	IP 65	IP 65	IP 65
	Výkon motoru v kW	max. 0,75	max. 0,75	max. 0,75	max. 0,75	max. 1,5
Konstrukční prvek	Plošina trhací desky v mm	6/8	6/8	6/8	6/8	8/10
Konstrukční prvek	Podávací/skládací klínová trhací deska v mm	12/14	12/14	12/14	12/14	15/17
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	360/300	360/300	360/270		250/290
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾				360/320	290/340
	Jmenovitá délka 2250, celková výška 600			360/270
	Jmenovitá délka 2500, celková výška 600	380/270	380/270	330/270		310/270
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾				380/290	360/330
	Jmenovitá délka 2750, celková výška 600	390/270	390/270
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	400/260	400/260	270/270		360/270
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾				400/290	430/330
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800					520/350
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾					570/350
	Jmenovitá délka 4500, celková výška 900/12003⁾					620/350
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Kontrolní systém	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Verze Novo i-Vision	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Novofermské komunikační rozhraní (NCI)	o	o	o	o	●
Barvy	RAL 5010 (hořcová modř)	●	●	●	●	●
	RAL 7016 (antracitově šedá)	●	●	●	●	●
	RAL 9005 (černá)	●	●	●	●	●
	Další barvy RAL	o	o	o	o	o
	pozinkované	o	o	o	o	o
● Standardní o Možnost 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

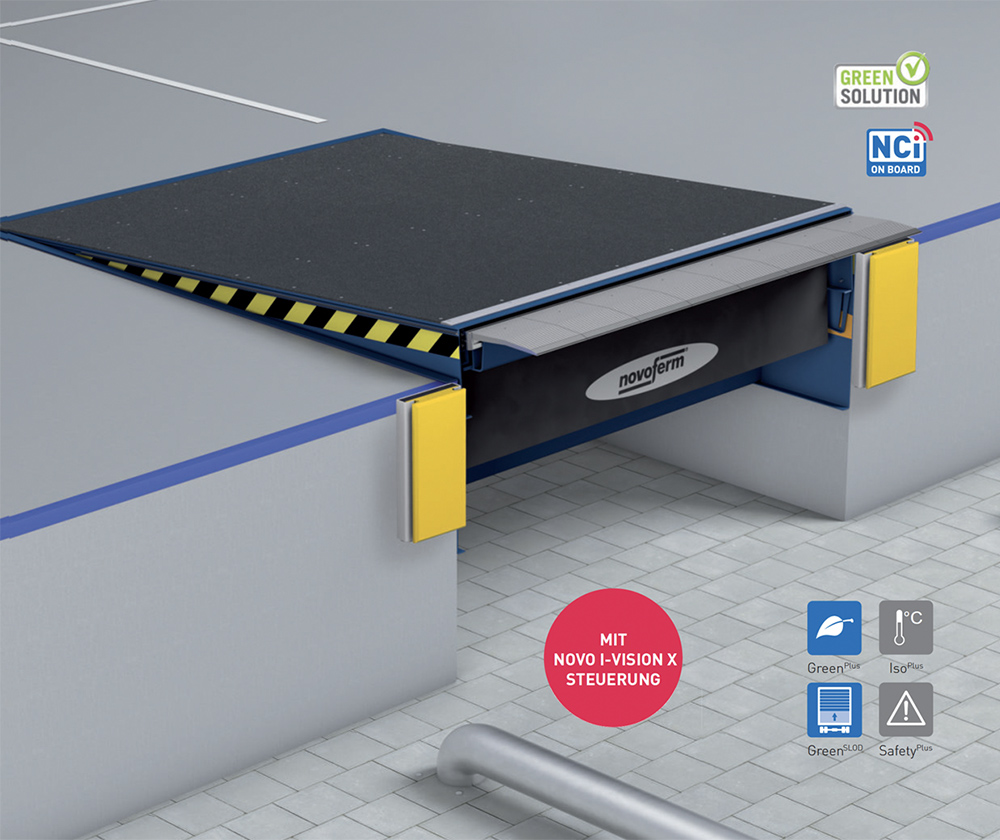

Podrobnosti Novodock Evo x - dokovací zařízení nové generace

Podrobnosti Novodock Evo x

NOVÁ GENERACE VYROVNÁVACÍCH ZAŘÍZENÍ V DOCÍCH

Bezpečnost X-TRA iQ-Slide - inteligentní posuv sleduje nákladní vozidlo iQ-Slide je patentované řešení, které automaticky posouvá posuv doků a tím sleduje nákladní vozidlo. Tím se zabrání sklouznutí podavače z nákladního vozu. Pokud posuv ujede maximální vzdálenost a není již možné jej následovat, ozve se varovný signál a LED dioda na řídicí jednotce signalizuje, že funkce již není aktivní.

Funkce SLOD - bezpečné otevírání dveří nákladního vozu Díky funkci SLOD může obsluha otevřít zadní dveře nákladního vozu, aniž by riskovala pád z dojezdové plošiny. Rozhodující bezpečnostní výhoda. Veškeré pohyby nakládacích můstků s touto funkcí se provádějí pouze jedním ovládacím tlačítkem. Jednoduché a efektivní.

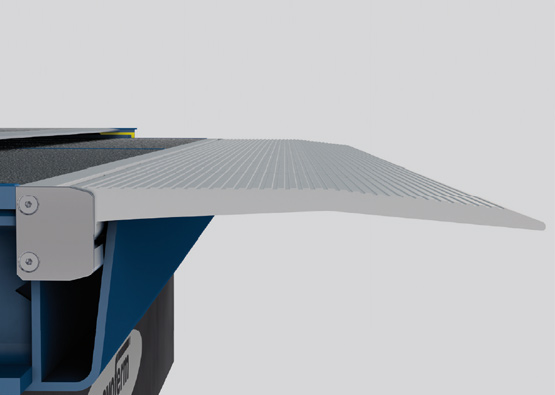

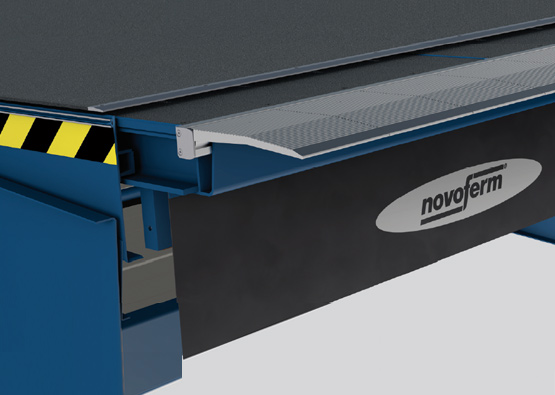

X-TRA Silent Alu-Slide - plynulý přechod z nákladního automobilu na dokový vyrovnávač. Vysokopevnostní hliníkové segmenty umožňují plynulejší přechod z podavače na vozík. Chrání tak přepravované zboží i vysokozdvižný vozík, ale především je ergonomičtější pro řidiče vysokozdvižného vozíku a méně tak zatěžuje jeho záda. Kromě toho je výrazně nižší hladina hluku. Delší volná opěrná plocha hliníkových segmentů zvyšuje bezpečnost a snižuje riziko sklouznutí z vozíku.

Silence Plus - jako chůze po tichých podrážkách Nová volitelná povrchová úprava vozíku EVO X snižuje hladinu hluku až o 85 %! Nezávislé testy (např. TÜV Nord) potvrzují enormní snížení hluku při jízdě. Rovněž jsou překonány hodnoty protiskluznosti a životnosti srovnatelných výrobků.

Výhody produktu
Funkce úspory energie, která vede ke snížení spotřeby energie o více než 70 %.	Pokyny pro uživatele prostřednictvím LED diody
Funkce QuickDock	Funkce SLOD
Funkce iQ-Slide včetně akustického signálu	Zobrazení intervalu údržby
IP65 a shoda s RoHS

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

X-TRA EFFIZIENZ

Funkce QuickDock - Jednoduché ovládání Nejrychlejší a nejjednodušší způsob ovládání dokovacího můstku: stačí stisknout tlačítko pro připojení posuvu. Rychleji a snadněji to už nejde. Tlačítko QuickDock je jediným způsobem, jak přesně a bezpečně ovládat EVO X. Podavač se zvedá a vysouvá v režimu mrtvého muže.

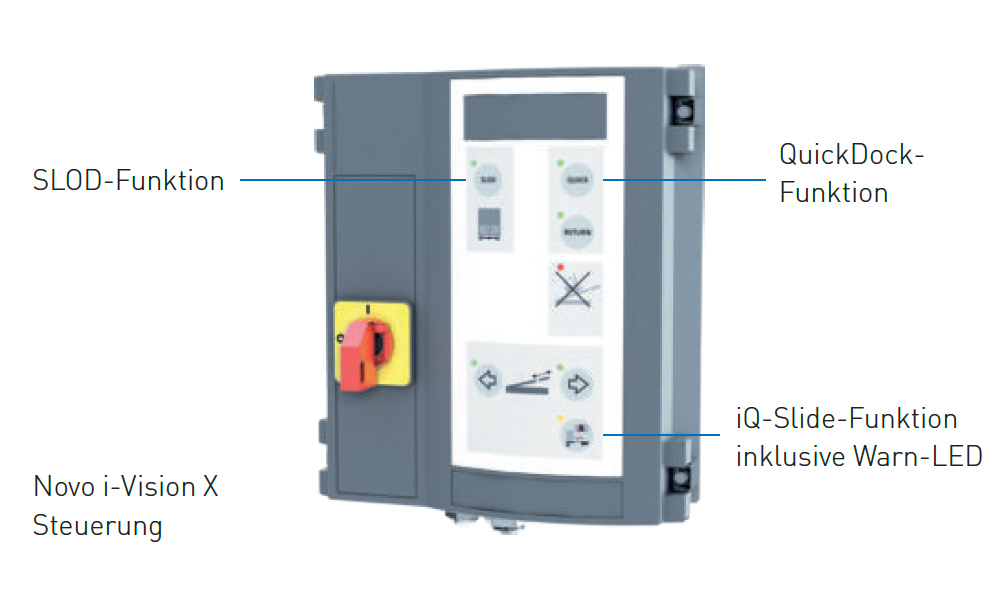

Ovládání a obsluha - Novo i-Vision X Vyzvedávač se ovládá pomocí dodané řídicí jednotky Novo i-Vision X. Vyzvedávač se ovládá pomocí ovládací jednotky Novo i-Vision X, která je součástí dodávky. Kromě nejnovější technologie šetrné k životnímu prostředí má řídicí jednotka jedinečné funkce, jako např.

Funkce úspory energie, díky níž je spotřeba energie nižší o více než 70 %.
navádění uživatele prostřednictvím LED diody
funkce QuickDock
Funkce SLOD
Funkce iQ-Slide včetně akustického signálu
Zobrazení intervalu údržby
IP65 a shoda s RoHS

X-TRA KONEKTIVITA

Logistika 4.0 na palubě Kdykoli a odkudkoli, bez ohledu na systém. Ať už se jedná o aktuální stav, dobu trvání poslední nakládky, průměrnou frekvenci, stav údržby a mnoho dalšího, systém EVO X poskytuje svým zákazníkům a uživatelům vždy aktuální informace.

Špičkový výkon Díky integrovanému dokovacímu portálu LION 4.0 s novými rozsáhlými možnostmi je EVO X den ode dne efektivnější.

MĚŘÍTKO BEZPEČNOSTI, EFEKTIVITY A KONEKTIVITY.

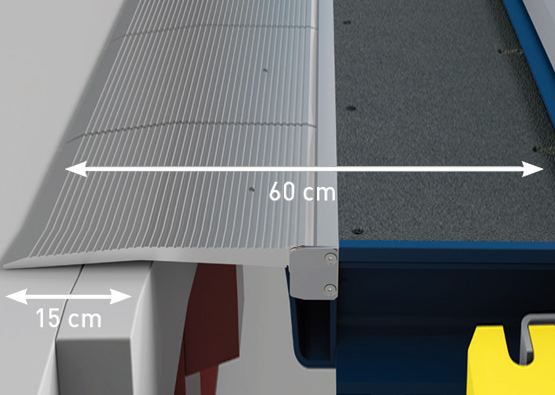

Dokovací zařízení EVO X s principem iQ-Slide

Inteligentní posuv sleduje nákladní vozidlo
Nakládka je bezpečná

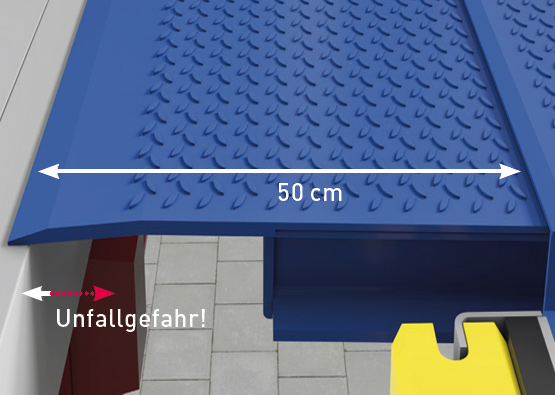

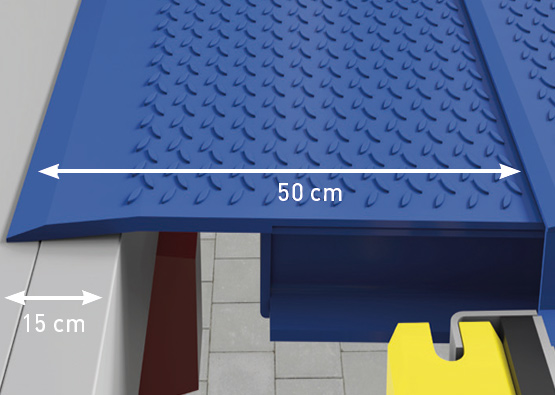

Standardní vyrovnávací můstek bez principu iQ-Slide

Standardní posuv bez výstrahy
Situace při nakládání je kritická.

Podrobnosti Novodock L730i - Ideální nakládací místo ISO

Podrobnosti Novodock L730i

Výhody produktu
Standardní balíček ^GreenPLUS, až 70 % úspory energie	Rychlost posuvu 500/700/1 000 mm
Plně izolovaná, zapouzdřená konstrukce	Izolace 45 mm
Přístupové síly jsou vedeny do základní desky	Volitelný balíček ^DoorPLUS
kompletně izolovaný i během nakládání	NCI na palubě
Možnost podjíždění	Produkt Green Solution

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

Nejen pro chladírenské sklady Žádné jiné řešení nakládky nenabízí všechny tyto výhody v jednom balení. Rostoucí náklady na energii v kombinaci s atraktivní cenou činí toto inteligentní řešení zajímavým pro každý vytápěný nebo chlazený sklad.

Udržitelnost a úspora energie Standardní balíček ^GreenPLUS zajišťuje použití recyklovatelných materiálů. Díky funkci úspory energie ušetří L730i až 70 % nákladů na energii ve srovnání s běžnými řešeními a významně přispívá ke_{snížení emisí CO2}.

Zvýšená efektivita díky automatizaci Balíček DoorPLUS ovládá v jediné skříni překládací rampu, elektricky poháněná sekční vrata, nafukovací těsnění vrat a případné vybavení, jako jsou semafory a nakládací světla. Ve spojení s uživatelským naváděním pomocí LED diod je vyloučena nesprávná obsluha a nedochází k poškození. Funkce AutoDock bezpečně vrací všechny připojené výrobky do klidové polohy, čímž zvyšuje efektivitu.

Budoucnost je již na palubě Integrované komunikační rozhraní Novoferm (NCI) poskytuje více než 50 důležitých parametrů. Pomocí softwaru LION 4.0 můžete analyzovat data pro efektivní nakládání.

STUDIE PROKAZUJE OBROVSKÉ ÚSPORY ENERGIE

Potřeba energie na vytápění se snižuje o 40 %. Tepelné modely budov a proudění vzduchu jsou vytvářeny za realistických podmínek propojením osvědčených softwarových programů TRNSYS a TRNFLOW. Studie ověřitelně určuje tepelné chování logistických hal a energetickou účinnost zapouzdření nakládacích mostů.

Pro výpočet byly přijaty následující předpoklady:

Logistická hala, současná norma, teplota v místnosti 15 °C.
4 zatížení na nakládací místo denně, 5 dní v týdnu
v 75 % případů probíhá nakládání současně na obou stranách
průměrná doba trvání nakládky: 30 min

DIE IDEALE ISO-VERLADESTELLE

Jedinečná konstrukce doku NovoDock L730i zajišťuje vždy nejlepší možnou izolaci místa nakládky.
Ani během nakládky se pod nakládací můstek nedostane žádný průvan, čímž se zamezí vzniku studeného mostu.

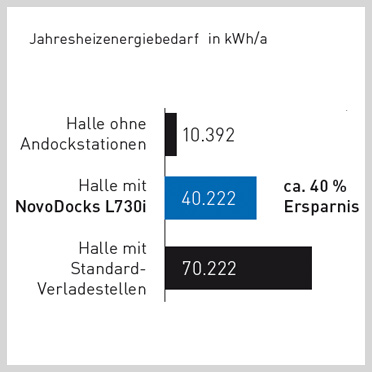

Roční potřeba energie na vytápění v kWh/rok

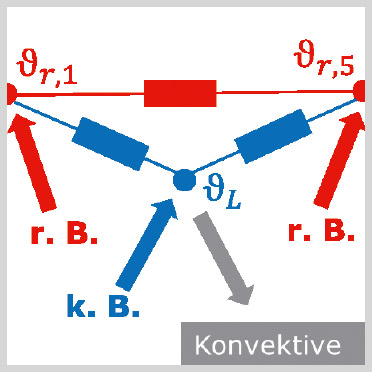

Výpočet přenosu tepla

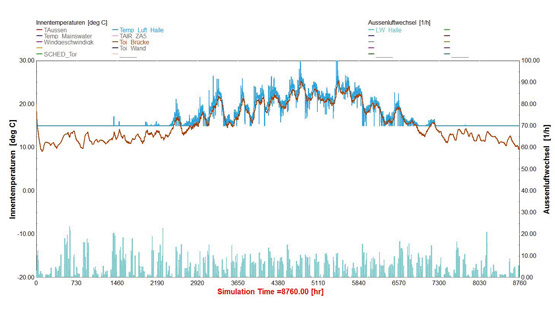

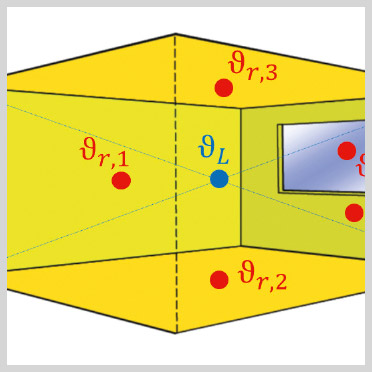

Výpočet povrchové a pokojové teploty

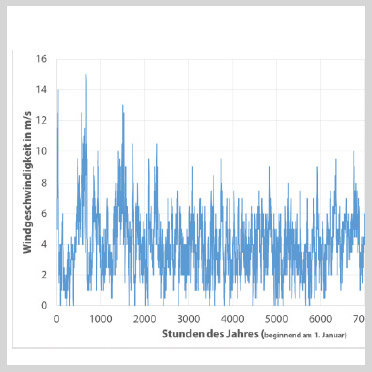

Údaje o počasí Postupim referenční místo

PRO SKLADY S ŘÍZENOU TEPLOTOU

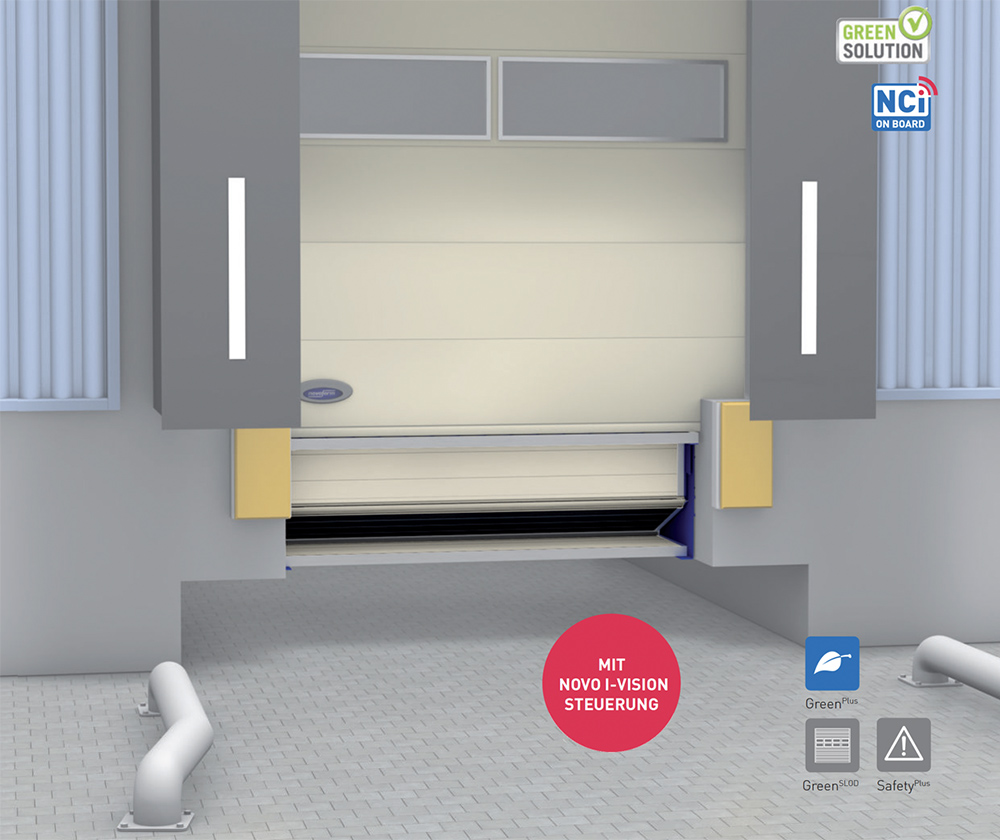

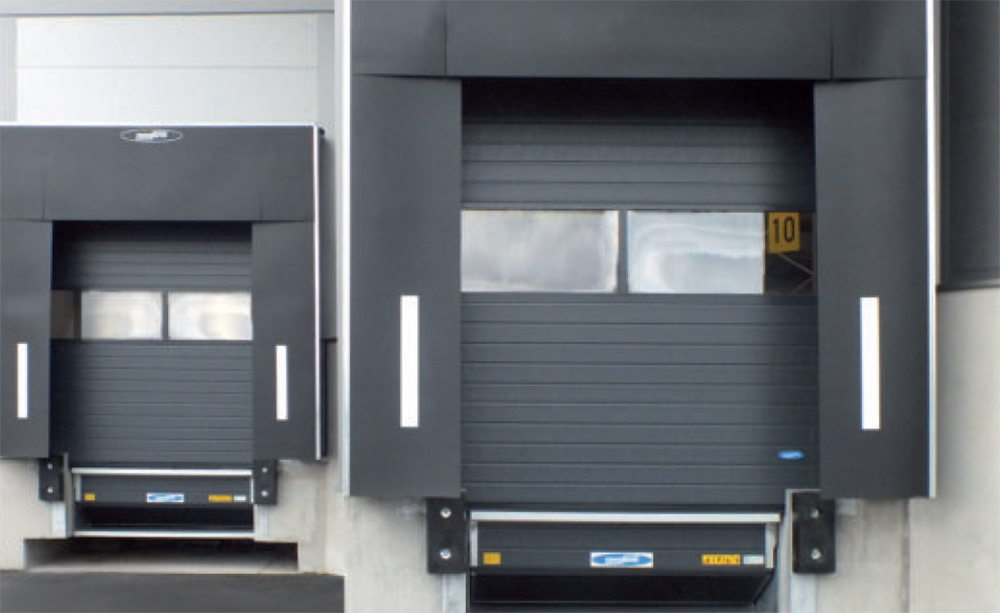

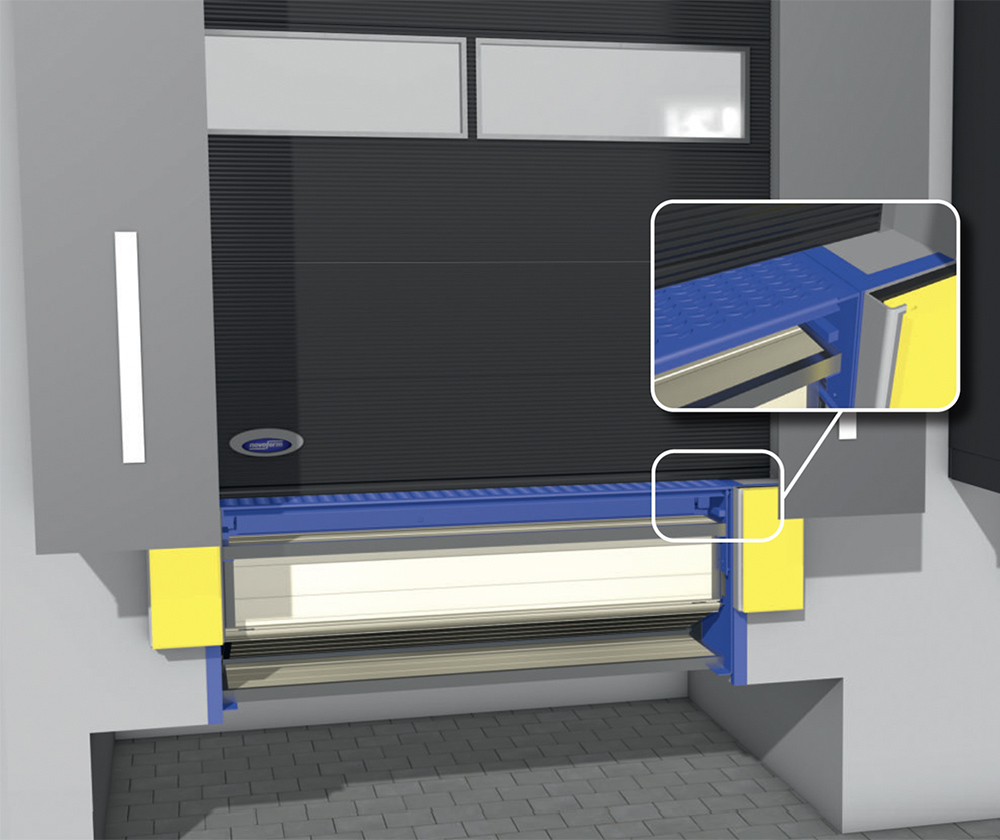

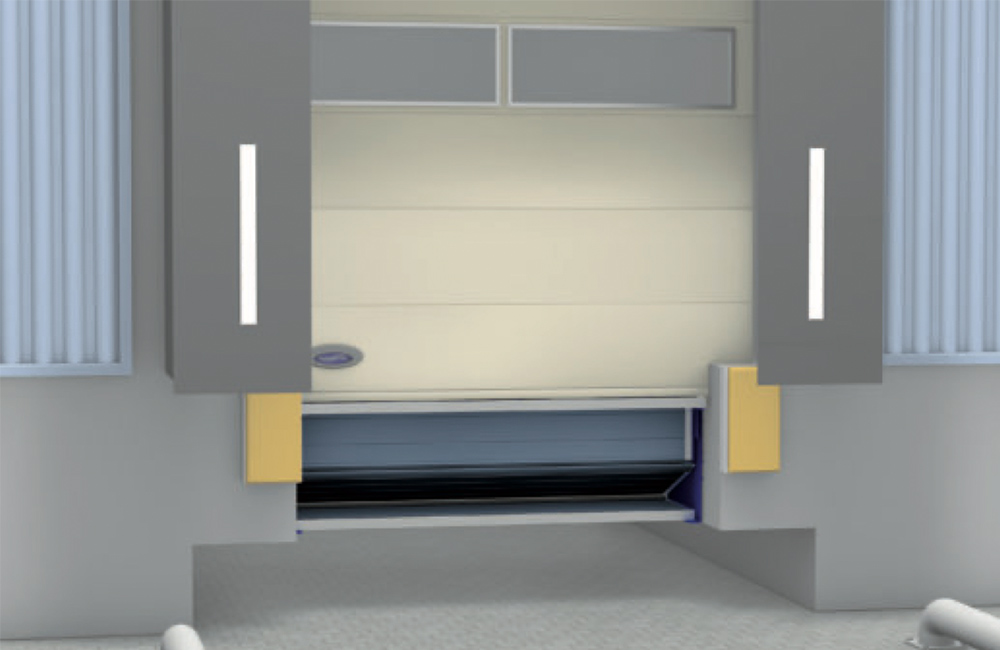

NovoDock L730i uzavřen

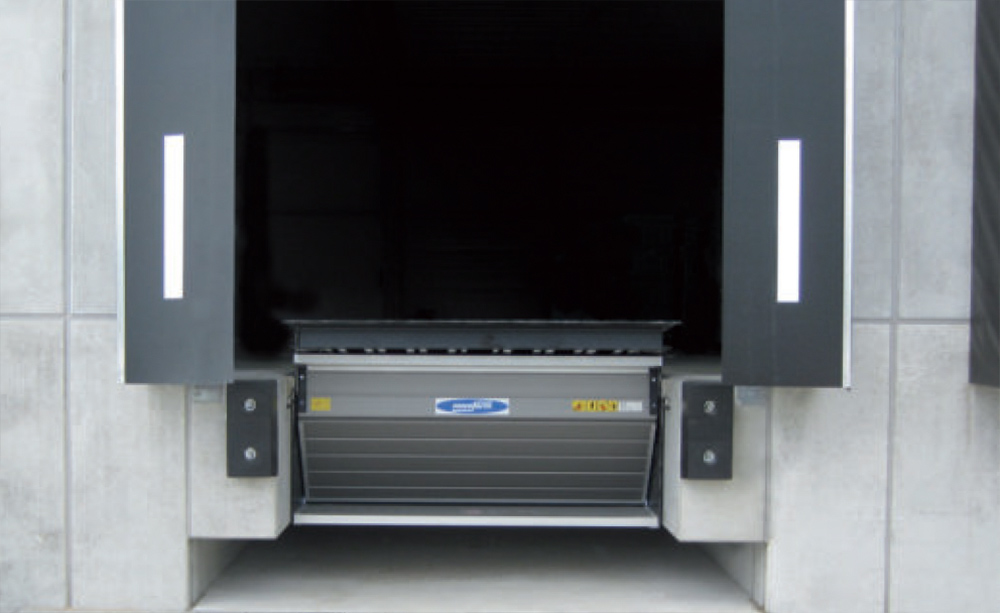

NovoDock L730i otevřený

Na obrázku je znázorněna typická situace nakládání s dokovací stanicí NovoDock L730i. Je zamezeno výměně různých teplotních podmínek. Počasí zůstává venku a teplota v hale zůstává téměř konstantní.

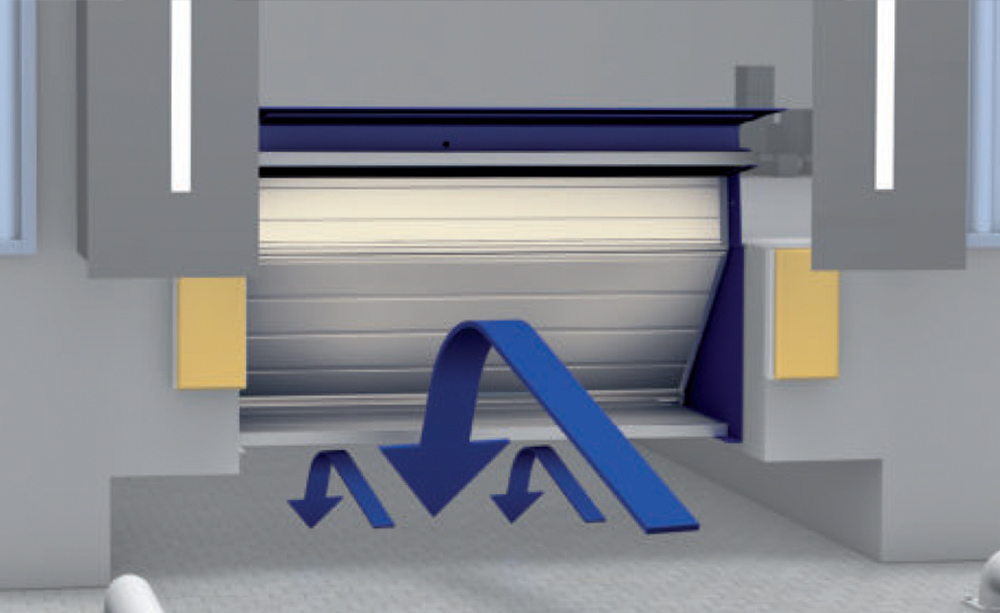

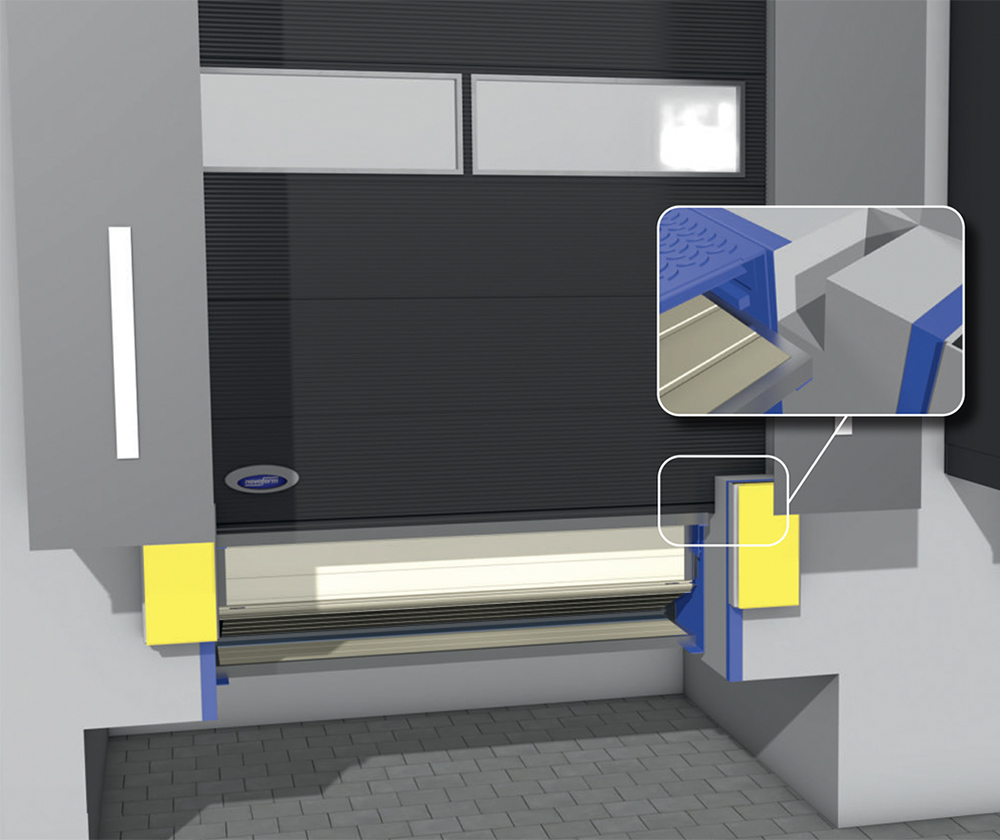

NovoDock L730i v pohybu

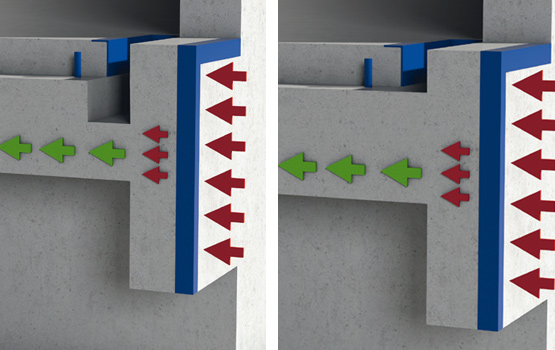

Situace zatížení v průřezu

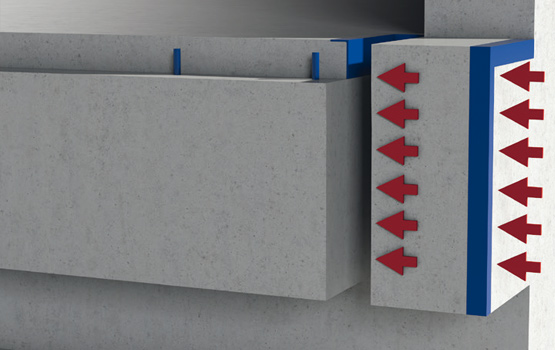

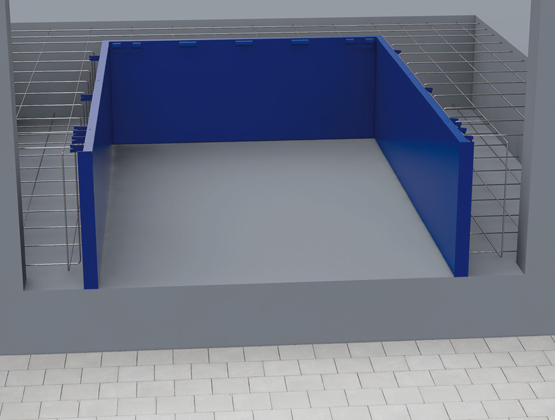

NOVODOCK L730I PRO INSTALAČNÍ JÍMKY ISO Protože nájezdové síly lze zavést přímo do podlahové desky budovy, je konstrukce instalační jámy ve srovnání s běžnými nakládacími jámami ISO také mnohem jednodušší.

NOVODOCK L730I PRO STANDARDNÍ INSTALAČNÍJÁMY Varianta pro standardní instalační jámy nevyžaduje žádná zvláštní konstrukční opatření a nabízí podobně dobré výsledky.

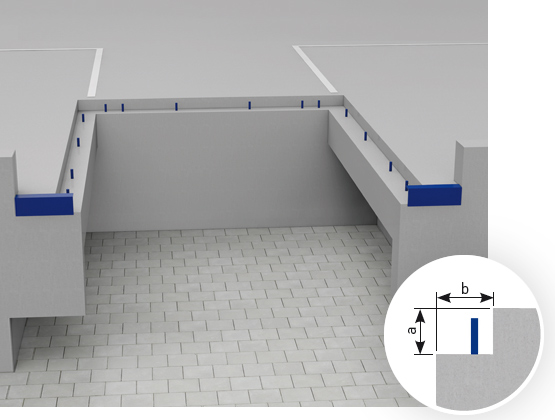

NovoDock L730i Instalační jáma ISO / standardní instalační jáma

Konvenční nakládací bod ISO

VÝHODY OPROTI BĚŽNÝM NAKLÁDACÍM RAMPÁM ISO

Funkce	NovoDock L730i	Konvenční nakládací místo ISO
Příprava jámy	jednoduchý	komplexní
Lze podjíždět	možné kdykoli	Možné pouze při otevřených dveřích
Izolace při nakládání	možné kdykoli	není dána
Balíček ^GreenPLUS	až o 70 % nižší spotřeba energie	není k dispozici
Balíček ^DoorPLUS	Vrata, dokovací zařízení, TAD a vybavení jsou ovládány pouze jednou řídicí jednotkou.	není k dispozici, je třeba různých ovládacích prvků
Příjezdové síly	jsou přiváděny přímo do základní desky	nutná složitá, pevná mrazová zástěra

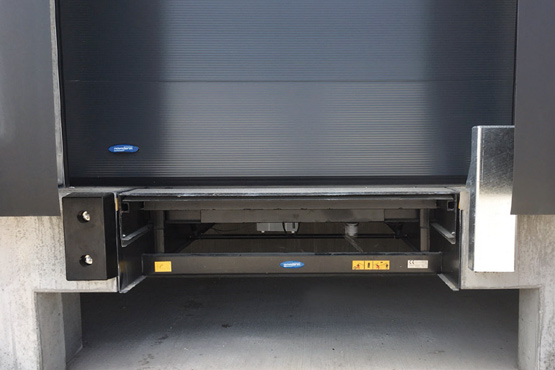

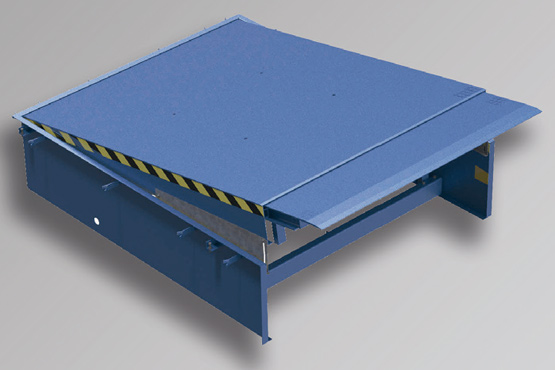

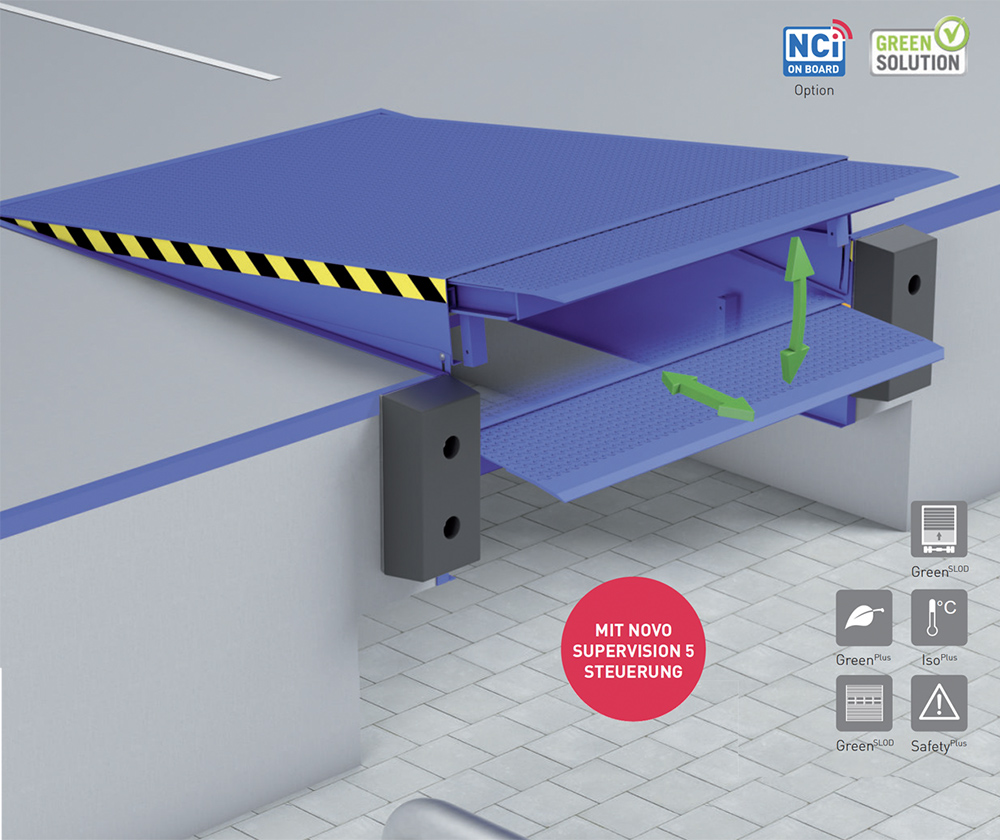

Podrobnosti NovoDock L530 s podavačem

Podrobnosti NovoDock L530

HYDRAULICKÝ PŘEKLADAČ S POSUVEM PRO NEJVYŠŠÍ POŽADAVKY

NovoDock L530 je optimalizován pro zvýšené požadavky trhu a kombinuje výhody různých systémů. Hydraulický dokový vyrovnávací můstek s posuvem je obzvláště robustní a díky nejmodernější řídicí technologii umožňuje efektivní nakládku.

Nový pohonný systém NovoSmart Drive zajišťuje nejjednodušší a nejefektivnější provoz s nejnižší spotřebou energie.

Výhody produktu
Systém pohonu NovoSmart Drive	Robustní ocelová konstrukce
Funkce SLOD zabraňuje nehodám (volitelně)	Rychlá montáž díky Z-rámu
Produkt ekologického řešení	Volitelné balíčky pro individuální konfiguraci
Až o 70 % nižší spotřeba energie	NCI na palubě (volitelně)

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

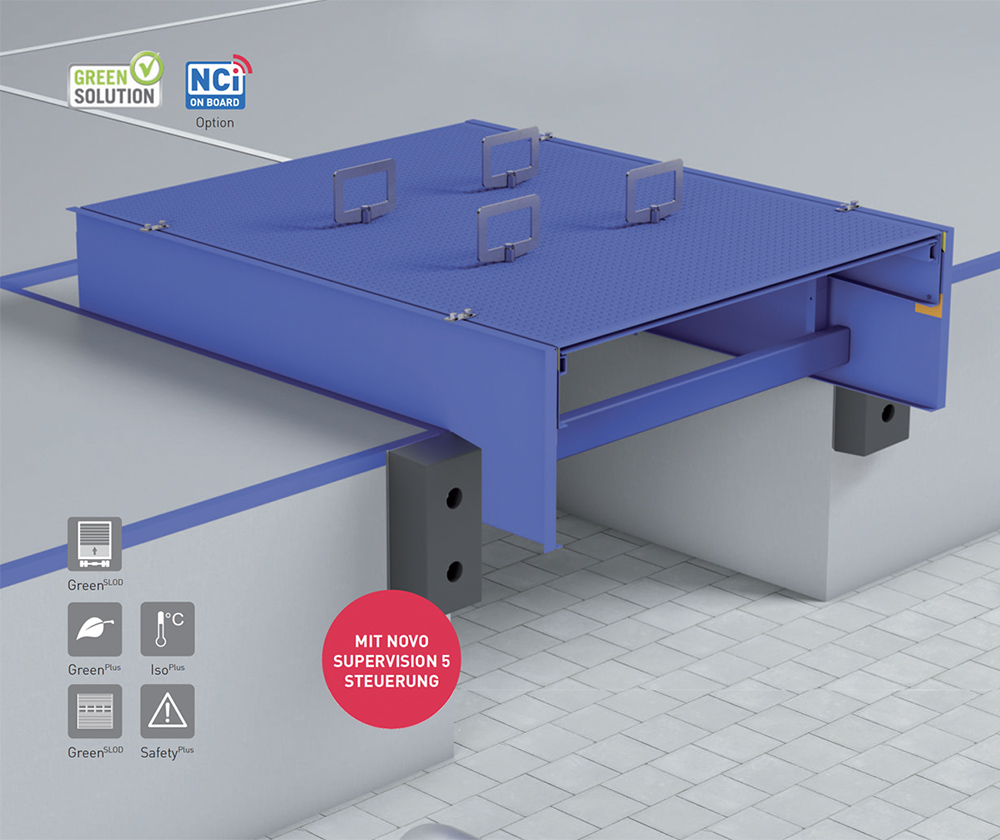

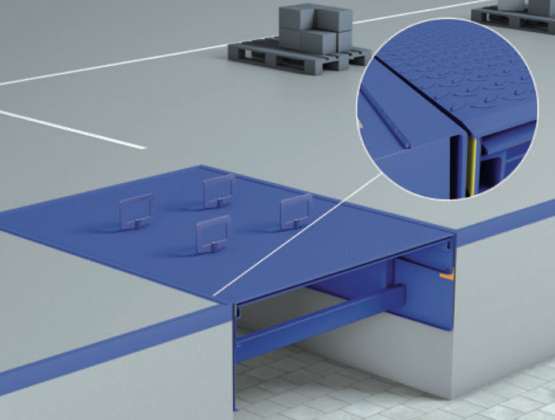

Podrobnosti Novodock L530R s posuvem

Podrobnosti Novodock L530R

HYDRAULICKÝ VYROVNÁVAČ DOKŮ S POSUVEM JAKO NÁHRADNÍ ŘEŠENÍ

NovoDock L530R je speciálně navržen jako náhradní řešení a kombinuje výhody různých systémů. Hydraulický dokový vyrovnávací můstek s posuvem je obzvláště robustní a díky nejmodernější řídicí technologii umožňuje efektivní nakládku. Nový pohonný systém NovoSmart Drive zajišťuje nejjednodušší a nejefektivnější provoz s nejnižší spotřebou energie.

Výhody produktu
Systém pohonu NovoSmart Drive	Robustní ocelová konstrukce
Funkce SLOD zabraňuje nehodám (volitelně)	Rychlá výměna díky speciálnímu Z-rámu
Produkt ekologického řešení	Volitelné balíčky pro individuální konfiguraci
Až o 70 % nižší spotřeba energie	NCI na palubě (volitelně)

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

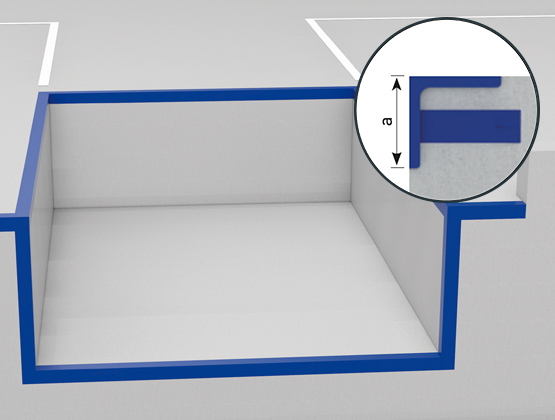

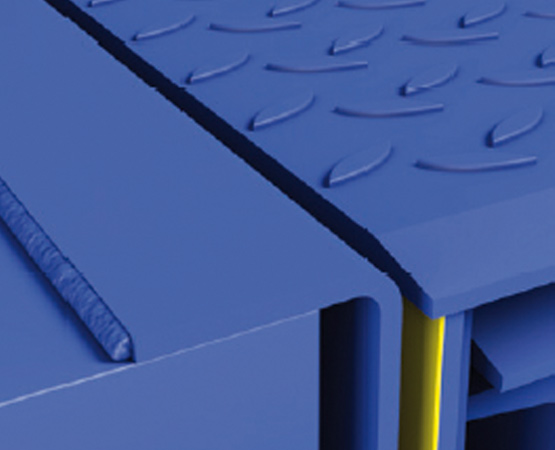

Detail Z-rámu GZ

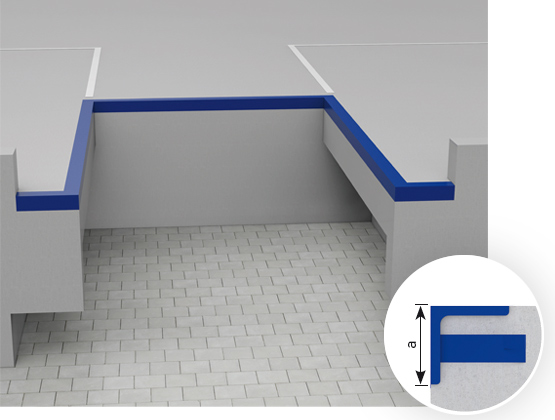

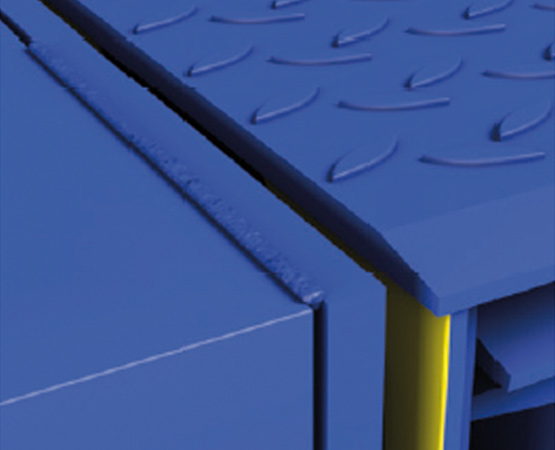

Detail Z-rámu AZ

Detail Z-rám FZ

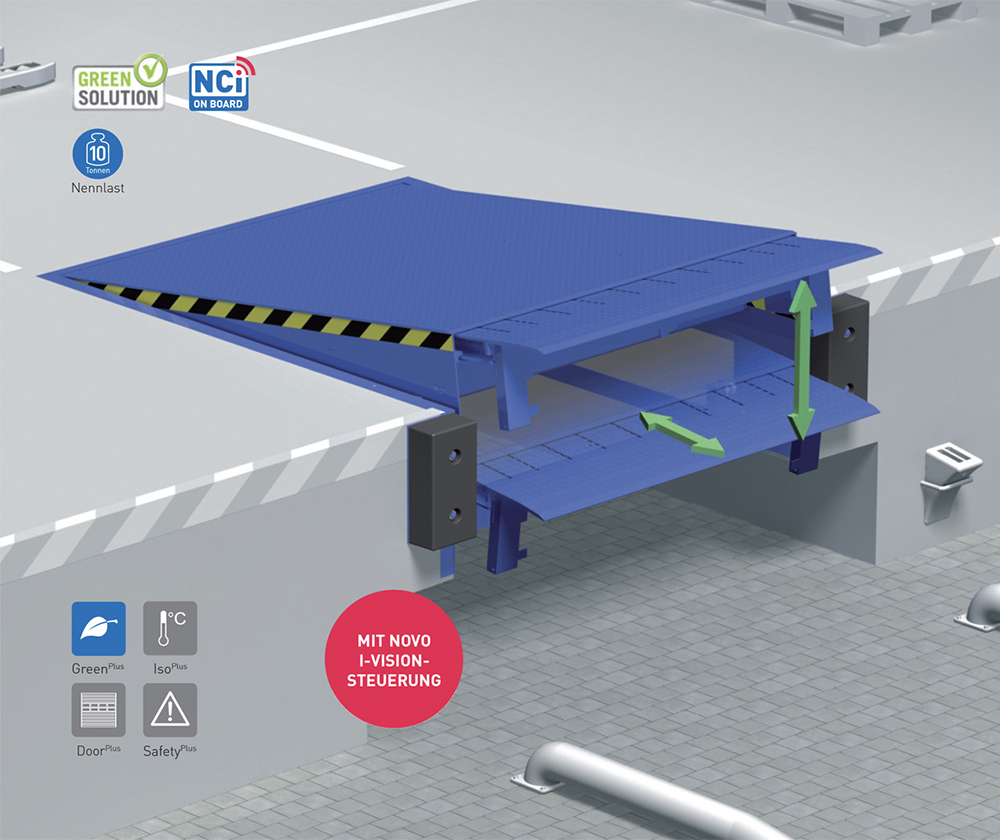

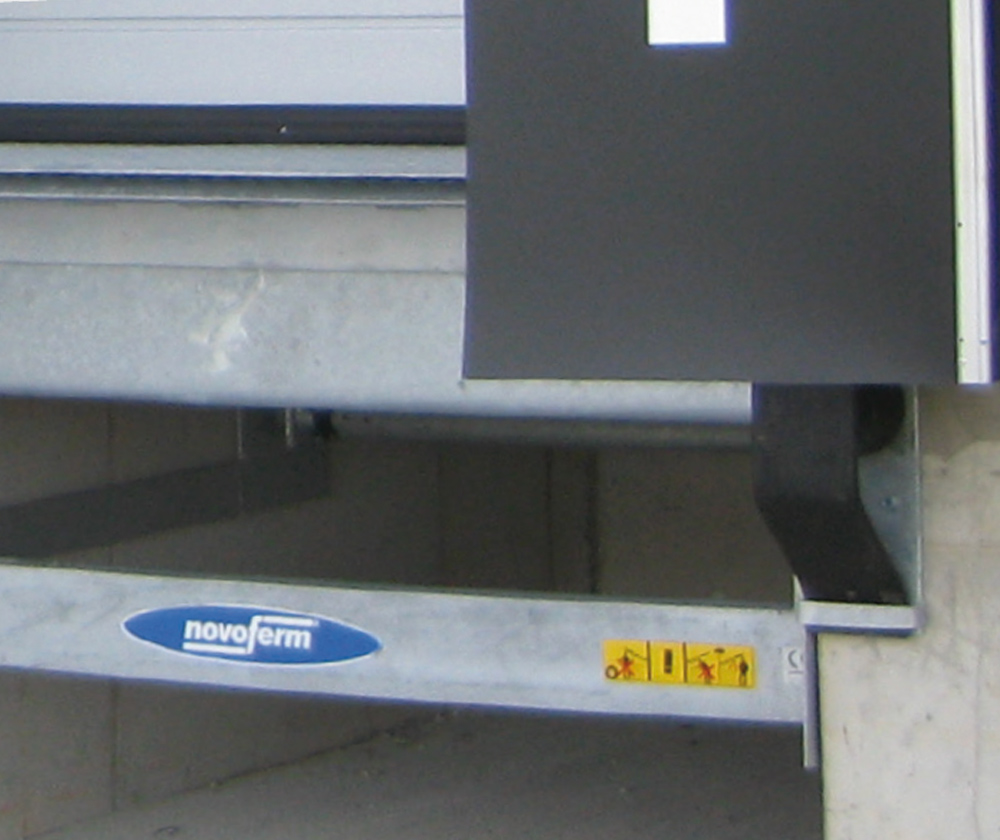

Podrobnosti Novodock L550i s podavačem

Podrobnosti Novodock L550i

HYDRAULICKÝ NIVELAČNÍ PŘÍSTROJ S POSUVEM

NovoDock L550i je speciálně navržen pro těžší zboží. Hydraulický nakládací můstek s posuvem kombinuje robustní ocelovou konstrukci s nejmodernější řídicí technologií, a umožňuje tak efektivní nakládku. Stejně jako u všech výrobků s balíčkem GreenPlus jsou použity materiály, které splňují současné ekologické normy a díky extrémně nízkým energetickým nárokům významně přispívají ke snižování emisí CO2.

Výhody produktu
Standardní balíček ^GreenPLUS, až 70 % úspory energie	díky vyšší dynamické nosnosti 100 kN
Řídicí systém Novo i-Vision	Vhodné zejména pro těžší břemena
NCI na palubě	Produkt Green Solution
Produkt Green Solution	Volitelné balíčky pro konfiguraci na míru

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

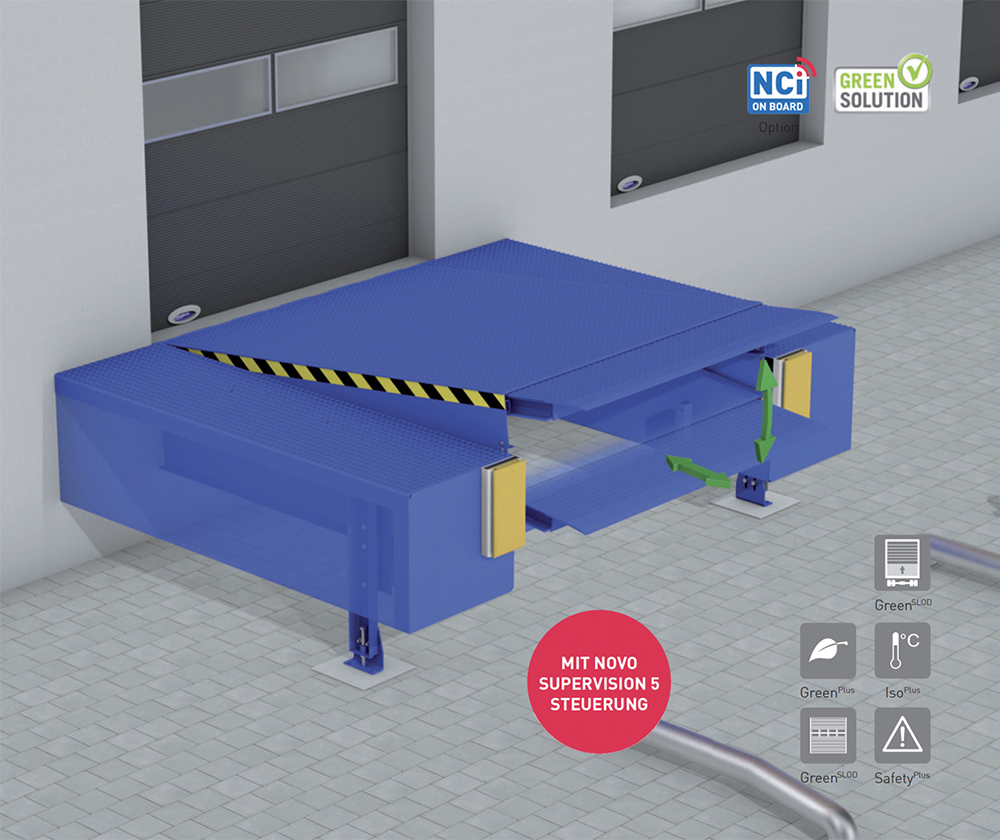

Podrobnosti Novodock P1530 s podavačem

Podrobnosti Novodock P1530

HYDRAULICKÝ DOKOVÝ VYROVNÁVAČ S POSUVEM V OCELOVÉM RÁMU

Díky ocelovému rámu lze NovoDock P1530 instalovat před budovu a sloužit také jako základ pro nakládací žlab. Hydraulický dokový vyrovnávací můstek s posuvem je mimořádně robustní a díky nejmodernější řídicí technice umožňuje efektivní nakládku. Nový pohonný systém NovoSmart Drive zajišťuje nejjednodušší a nejefektivnější provoz s nejnižší spotřebou energie.

Výhody produktu
Volitelný balíček ^GreenPLUS, až 70 % úspory energie	Volitelné balíčky pro konfiguraci na míru
Systém pohonu NovoSmart Drive	Robustní ocelová konstrukce
Funkce SLOD zabraňuje nehodám (volitelně)	Výškově nastavitelné opěrné nohy

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

Úhlové provedení (90°, 75°, 60°, 45°, 105°, 120°, 135°)

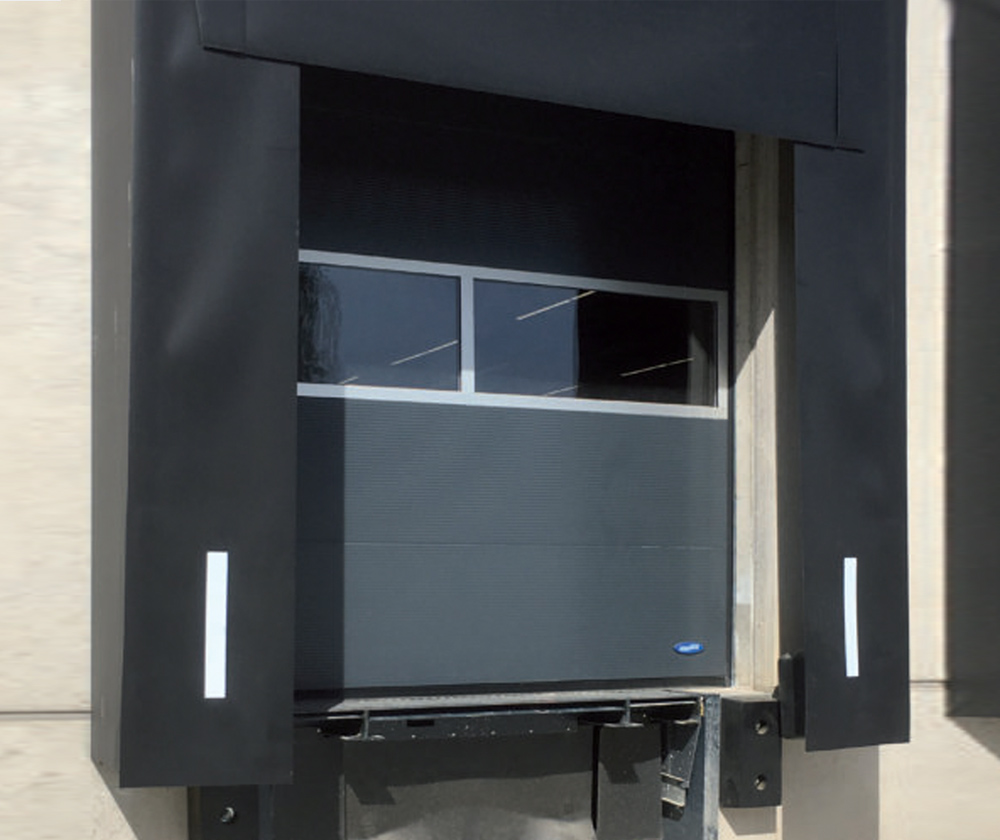

Podrobnosti Novodock VL6020 s podavačem

Podrobnosti Novodock VL6020

NovoDock VL6020 je navržen pro flexibilní požadavky uživatelů. Kromě výhod běžného dokového vyrovnávacího můstku s nejmodernějším ovládáním a hydraulikou nabízí tato konstrukce také možnost nakládání a vykládání dodávek. Vše na jedné nakládací stanici.

Dokovací nakladač se ovládá pomocí dodaného 5tlačítkového ovládání. Nákladní automobily se nakládají v běžné poloze. Ovládání lze přepnout do režimu transportéru s dynamickou nosností 20 kN. V tomto režimu je vysunut pouze středový posuv široký 1200 mm a na dodávku se přenáší jen velmi malá síla (maximálně 50 kg).

Výhody produktu
třídílné krmivo	Robustní ocelová konstrukce
Flexibilní nakládací stanice

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

Podrobnosti NovoDock L320 se skládacím klínem

Podrobnosti NovoDock L320

Hydraulické vyrovnávací můstky se skládacím klínem se osvědčily v oblasti nakládací technologie se prosadily jako základní verze v nakládací technice. NovoDock L320 tento standard nově definuje. Kombinuje dlouholeté zkušenosti a robustní ocelovou konstrukci s novým designem a nejmodernější řídicí technikou. Samozřejmostí je použití pouze materiálů, které splňují současné ekologické normy.

Výhody produktu
Hydraulický nivelační přístroj se sklopným klínem	Volitelné balíčky pro konfiguraci na míru
Zcela nový design	Robustní ocelová konstrukce
nová konstrukce rámu Z	rychlá montáž

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

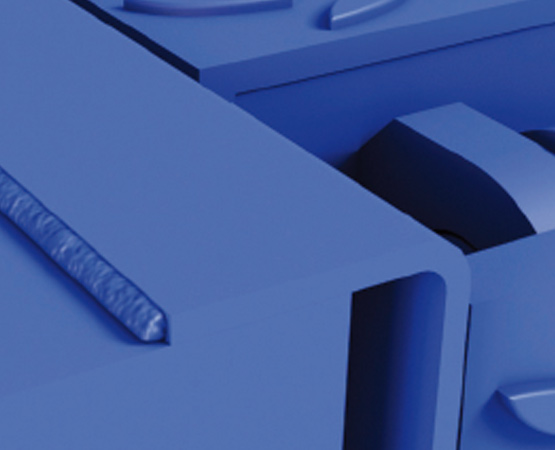

Podrobnosti Novodock L320R se skládacím klínem

Podrobnosti Novodock L320R

HYDRAULICKÝ VYROVNÁVACÍ MŮSTEK SE SKLOPNÝM KLÍNEM JAKO NÁHRADNÍ ŘEŠENÍ

Hydraulické nakládací můstky se sklopným klínem se prosadily jako základní verze nakládací techniky. Novo-Dock L320R je speciálně navržen pro výměnu stávajících nakládacích můstků. Kombinuje dlouholeté zkušenosti a robustní ocelovou konstrukci s novým designem a nejmodernější řídicí technikou.

Výhody produktu
Zcela nový design	Robustní ocelová konstrukce
Balíčky možností pro konfiguraci na míru	rychlá výměna díky speciálnímu Z-rámu

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

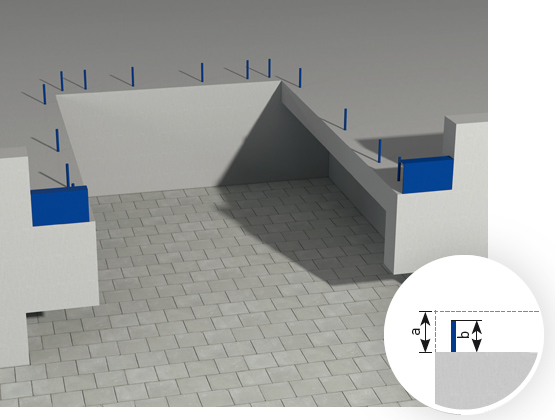

Detail Z-rámu AZ

Detail Z-rámu GZ

Detail Z-rám FZ

Podrobnosti Novodock L320e se skládacím klínem

Podrobnosti Novodock L320e

PŘEPRAVNĚ OPTIMALIZOVANÝ NAKLÁDACÍ MŮSTEK SE SKLOPNÝM KLÍNEM

Hydraulické nakládací můstky se sklopným klínem se prosadily jako základní verze nakládací techniky. Model L320e tento standard nově definuje. Je optimalizován pro přepravu a je k dispozici ve dvou verzích.

Zatímco NovoDock L320e ECO je připraven pouze se zadním rámem, NovoDock L320e ECOPlus obsahuje přepravně optimalizovaný jámový rám. Obě verze vyžadují speciální přípravu jámy.

Na nákladním automobilu nebo v kontejneru lze přepravovat až 30 jednotek NovoDock L320e.

Výhody produktu
Přepravně optimalizovaný dokový vyrovnávací můstek se skládacím klínem	Dopravně optimalizovaný nakládací můstek se sklopným klínem
Zcela nová konstrukce	Balíčky volitelných možností pro konfiguraci na míru
Rychlá montáž

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

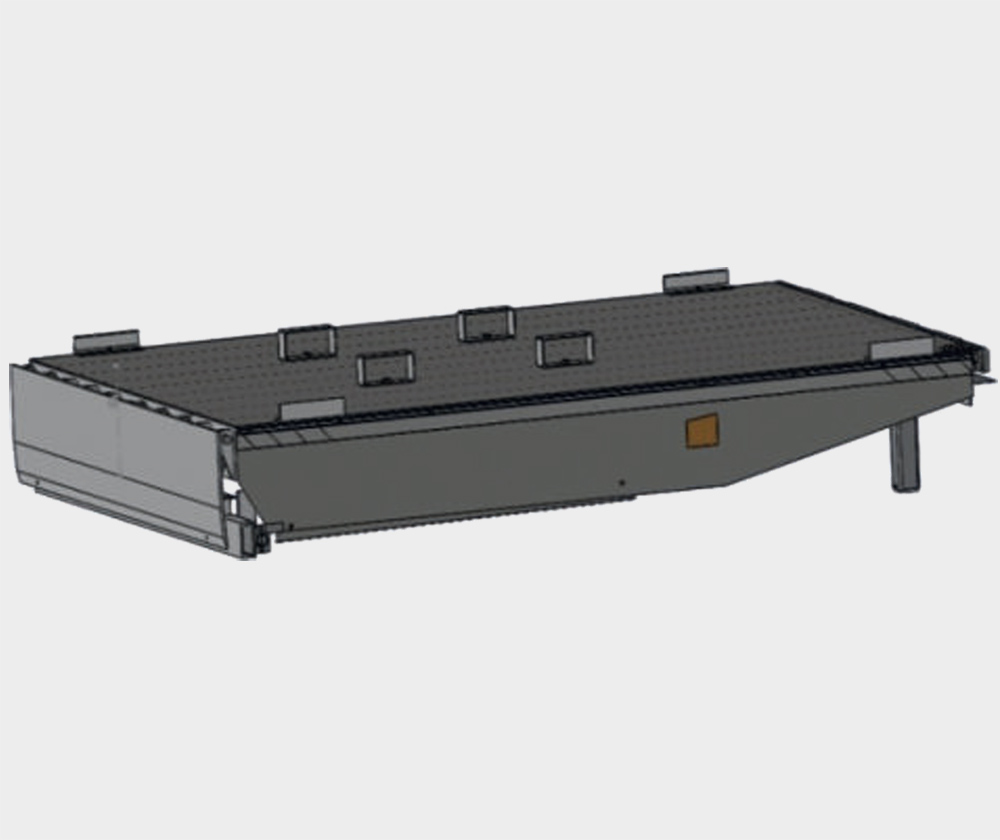

NovoDock L320e ECO

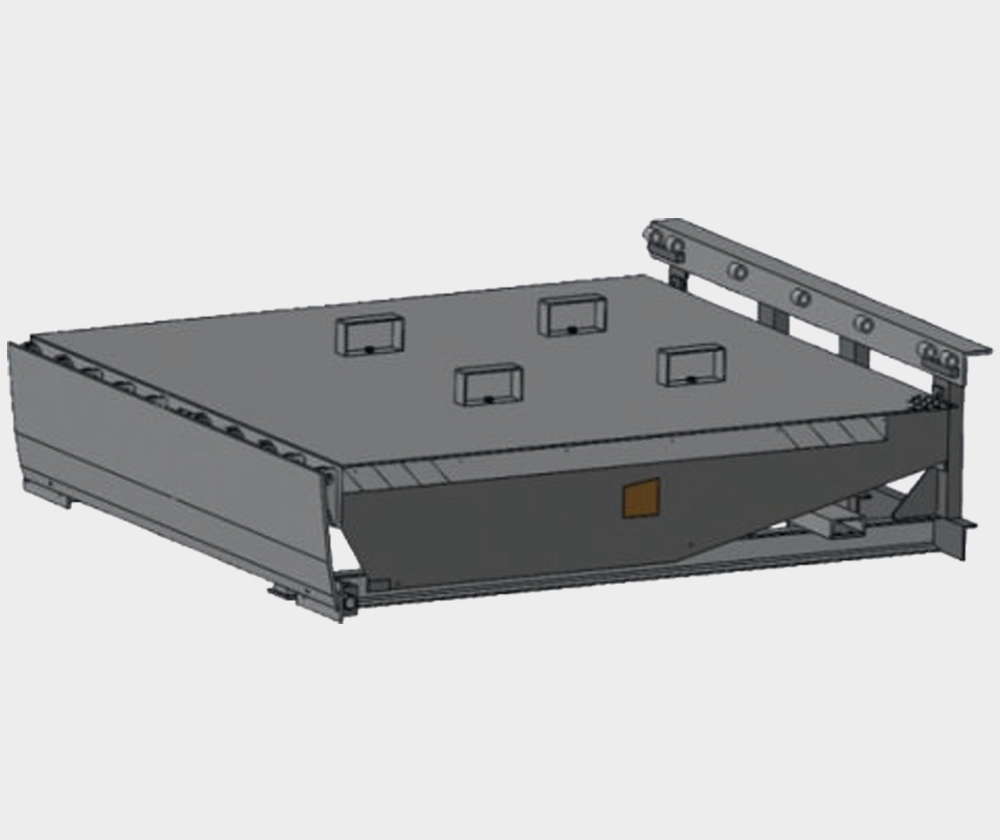

NovoDock L320e ECOPlus

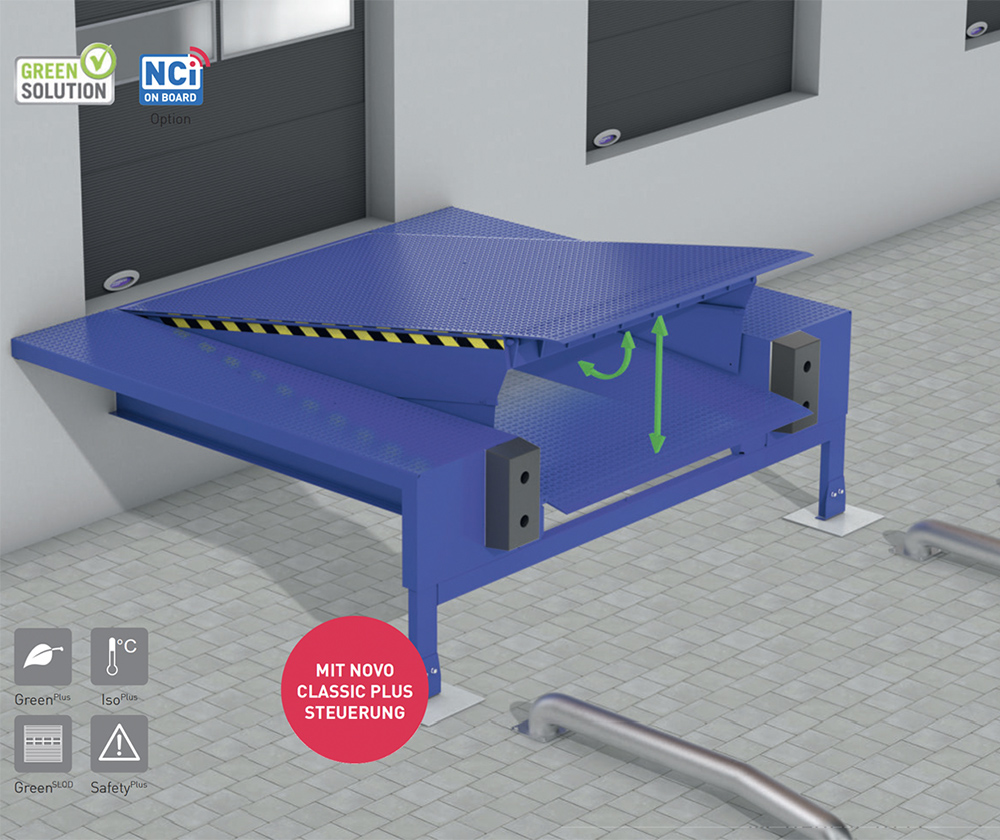

Podrobnosti NovoDock P1320 se skládacím klínem

Podrobnosti NovoDock P1320

HYDRAULICKÉ VYROVNÁVACÍ MŮSTKY SE SKLOPNÝM KLÍNEM V OCELOVÉM RÁMU

Díky ocelovému rámu lze NovoDock P1320 instalovat před budovu a sloužit také jako základna pro nakládací zámek. Díky integrovanému řídicímu systému Novo Classic Plus je obsluha dokovacího můstku snadná a bezpečná. Systém NCI je k dispozici jako volitelné příslušenství pro NovoDock P1320.

Výhody produktu
Volitelný balíček ^GreenPLUS, až 70 % úspory energie	Volitelný balíček ^GreenPLUS, až 70 % úspory energie
Zcela nový design	Volitelné balíčky pro konfiguraci na míru
Výškově nastavitelné opěrné nohy

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

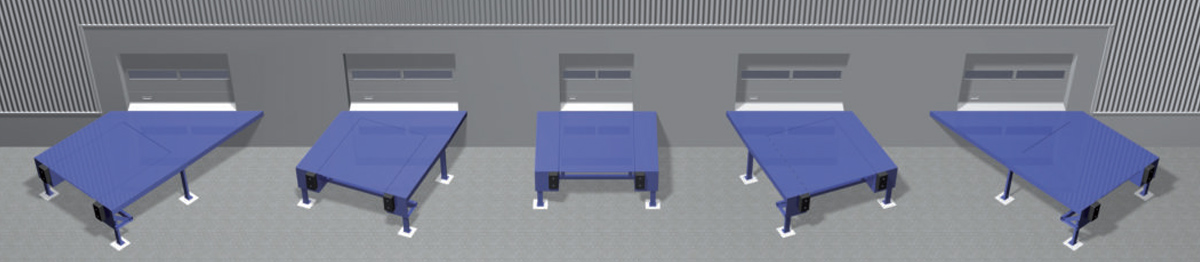

Úhlové provedení (90°, 75°, 60°, 45°, 105°, 120°, 135°)

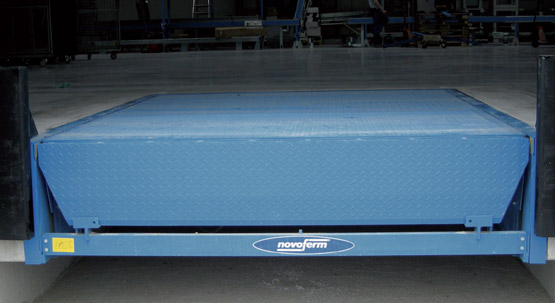

Podrobnosti Novodock L350I se skládacím klínem

Podrobnosti Novodock L350I

HYDRAULICKÝ NAKLÁDACÍ MŮSTEK SE SKLOPNÝM KLÍNEM A VYŠŠÍ NOSNOSTÍ

NovoDock L350i se sklopným klínem se ovládá pohodlně a bezpečně pomocí integrované řídicí jednotky Novo i-Vision HA. Stejně jako všechny produkty Green Solution zajišťuje i NovoDock L350i snížení emisí CO2 a úsporu provozních nákladů díky optimalizovaným energetickým nárokům. Stabilní ocelová konstrukce zůstává nezměněna a NCI poskytuje rozhodující výhodu oproti všem ostatním dokovým vyrovnávacím zařízením na trhu se sklopným klínem.

Výhody produktu
Standardní balíček ^GreenPLUS, až 70 % úspory energie	Volitelné balíčky pro konfiguraci na míru
Produkt Green Solution	Produkt Green Solution
Vhodný zejména pro těžší zboží díky vyšší dynamické nosnosti 100 kN.	Autotaster
Řídicí systém Novo i-Vision

Standardní barvy dokových vyrovnávacích můstků podle vzorníku RAL

NovoDock-L350i

PROJEKT Dispečerské centrum ebm-papst Mulfingen GmbH & Co. KG

LOKALITA PROJEKTU Mulfingen-Hollenbach

ARCHITEKT Kraft+Kraft Architekten, Schwäbisch Hal

PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku a kvalitní a funkční řešení požární ochrany.

KOMPLETACE květen 2017

NOVOFERM PRODUKTY
- 50x nakládací rampa NovoDock P1530i s konstrukcí domku H100
, těsnění dveří S420, nárazník AZJ500, semafory
a klíny na kola
- 8x rolovací mříže
- 74x průmyslová sekční vrata Thermo 40
- 4x rychloběžná rolovací vrata NovoSpeed Flex HardEdge
- 2x posuvné protipožární dveře - T30 SKE - T90 SKE
- 67x dveře s trubkovým rámem z hliníku NovoFire - T30
částečně s bočním panelem - F30/ F90 pevné prosklení - T90/ T90
- 46x plechová vrata NovoPorta Premio - T30 - T90 - MZ

PROJEKT
Logistické centrum Freudenberg Filtration FFT

LOKALITA PROJEKTU
Kaiserslautern

ARCHITEKT
Architekturbüro Edinger GmbH

REKONSTRUKCE
2013

PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku

PRODUKTY NOVOFERM
NovoEASY, NovoDock, NovoSeal a příslušenství.

PROJEKT
Překládací hala BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

LOKALITA PROJEKTU
Bocholt

Klient
Klient BTG Feldberg & Sohn GmbH & Co. KG, Bocholt

Generální dodavatel
Depenbrock Bau GmbH & Co. KG, Stemwede

POŽADAVKY PROFIL
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku

NOVOFERMOVÉ VÝROBKY
- 74x Hydraulické dokové vyrovnávací můstky
- 74x Termo sekční vrata
- 77x Těsnění vrat

PROJEKT Logistické centrum symbiolog

LOKALITA PROJEKTU Burgbernheim

Zákazník Symbio-Immobilien AG, Winterhur, Švýcarsko

Generální projektování, projektový management
Baumann Gesamtplanungs GmbH, Stuttgart

Generální dodavatel STAVBA WOLFF & MÜLLER, Waldenburg

PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku i na kvalitu, funkční protipožární řešení

KOMPLETACE únor 2017

VÝROBKY NOVOFERM
- dokové vyrovnávací můstky NovoDock L530i a VL6020
se sekčními vraty Thermo 40, těsněním vrat,
pryžovými nárazníky a pomocnými vjezdy
- průmyslová sekční vrata Alu 40 s bočními dveřmi
- vrata NovoFire s hliníkovým trubkovým rámem - T30/T90
- vrata NovoPorta Premio z ocelového plechu - T30 - T90 - MZ

PROJEKT
NSM-Löwen Entertainment

LOKALITA PROJEKTU
Bingen

Klient
NSM-Löwen Entertainment GmbH

Architekt
Dipl.-. Ing. Olaf Neusch, Sigmaringen

NOVOFERM PRODUKTY
- Dokové vyrovnávací můstky NovoDock L500i
- Těsnění vrat NovoSeal S420
- Sada vjezdových pomůcek s elektrickými klíny na kola
- Sada ocelových nárazníků
- Průmyslová sekční vrata NovoDoor Thermo 45
- Rychloběžná vrata NovoSpeed Heavy Indoor
- Víceúčelová vrata MZ 53-1 a MZ 53-2
- Protipožární vrata T30-1 N2/50

Technologie a podrobnosti

Technická data Novodock L730I

Technické údaje

	Vlastnosti produktu	L730i ISO	L730i Standard
	s posuvem	●	●
	se sklopným klínem
	Dokovací stanice ISO	●	●
Volitelné balíčky	^GreenPlus	●	●
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o	o
	^SafetyPlus	o	o
	Jmenovité zatížení podle EN 1398 v kN	60	60
	Jmenovité délky (NL) v mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Jmenovité šířky v mm	2.000, 2.250	2.000, 2.250
Celková výška	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾	do 3 000 mm (NL)	do 3 000 mm (NL)
	900 mm/1200 mm3⁾	při 3 000 mm (NL)	při 3 000 mm (NL)
	Délka podávacího/skládacího klínu v mm	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65	IP 65
	Výkon motoru v kW	max. 1,5	max. 1,5
Konstrukční vlastnost	Plateau žaluziová deska v mm	8/10	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	12/14	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾	400 (430)/370 (400)	370/3504⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %	12,5 %
	Řídicí systém	Novo i-Vision	Novo i-Vision
	Verze systému Novo i-Vision	● TA \| oTAD	● TA \| o TAD
	Novoferm Communication Interface (NCI)	●	●
Barvy	RAL 5010 (hořcová modř)	●	●
	RAL 7016 (antracitově šedá)	●	●
	RAL 9005 (černá)	●	●
	Ostatní barvy RAL	o	o
	pozinkované	o	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L530

	Vlastnosti produktu	L530
	s posuvem	●
	se sklopným klínem
	Dokovací stanice ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.500, 3.000
	Jmenovité šířky v mm	1.750, 2.000, 2.250, 2.400
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾	do 3 000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	● 500 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	330 (405)/300 (315)
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600	430 (500)/290 (280)
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	420 (475)/270 (260)
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	480 (565)/400 (390)
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo SuperVision 5
	Verze Novo i-Vision	o TA \| o TAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcová modř)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardně o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L530R

	Vlastnosti produktu	L530R
	s posuvem	●
	se sklopným klínem
	Dokovací stanice ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.500, 2.750, 3.000
	Jmenovité šířky v mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾	do 3 000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	● 500 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	330 (405)/300 (315)
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600	430 (500)/290 (280)
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Jmenovitá délka 2750, celková výška 600	400 (500)/270 (270)
	Jmenovitá délka 2750, celková výška 700	430 (530)/350 (370)
	Jmenovitá délka 3000, celková výška 600	420 (475)/270 (260)
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	480 (565)/400 (390)
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo SuperVision 5
	Verze Novo i-Vision	o TA \| o TAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L550I

	Vlastnosti produktu	L550i
	s podavačem	●
	se sklopným klínem
	Dokovací stanice ISO
Volitelné balíčky	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	100
	Jmenovité délky (NL) v mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Jmenovité šířky v mm	2.000, 2.250, 2.400
Celková výška	600 mm
	700 mm/725 mm1⁾	do 2 500 mm (NL)
	800 mm /830 mm2⁾	do 3 000 mm (NL)
	900 mm/1200 mm3⁾	od 3 500 mm (NL)
	Délka podávacího/skládacího klínu v mm	500
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	10/12
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	15/17
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	300/400
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	300/400
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾	370/400
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾	450/400
	Jmenovitá délka 4000, celková výška 900/12003⁾	450/400
	Jmenovitá délka 4500, celková výška 900/12003⁾	450/400
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo i-Vision
	Verze systému Novo i-Vision	TA \| o TAD
	Novoferm Communication Interface (NCI)	●
Barvy	RAL 5010 (hořcová modř)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardně o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock P1530

	Vlastnosti produktu	P1530
	s podavačem	●
	se sklopným klínem
	Dokovací stanice ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD	o
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.440 (2.500), 3.000
	Jmenovité šířky v mm	2.000, 2.200, 2.250
Celková výška	600 mm
	700 mm/725 mm1⁾	do 3 000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	● 500 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	360 (460)/380 (430)
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	470 (590)/350 (390)
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	480 (590)/400 (380)
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo SuperVision 5
	Verze Novo i-Vision	o TA \| o TAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardně o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock VL6020

	Vlastnosti produktu	VL6020
	s podavačem	●
	se sklopným klínem
	Dokovací stanice ISO
Volitelné balíčky	^GreenPlus
	^GreenSLOD
	^IsoPlus
	^DoorPlus
	^SafetyPlus
	Jmenovité zatížení podle EN 1398 v kN	60/20
	Jmenovité délky (NL) v mm	3.500, 4.000, 4.500, 5.000
	Jmenovité šířky v mm	2.000
Celková výška	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾	do 5 000 mm (NL)
	Délka podávacího/skládacího klínu v mm	● 500 / o 1.000
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 54
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	15/17
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾	400/600
	Jmenovitá délka 4000, celková výška 900/12003⁾	400/650
	Jmenovitá délka 4500, celková výška 900/12003⁾	400/750
	Jmenovitá délka 5000, celková výška 1200	400/775
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Ovládání 5 tlačítky
	Verze Novo i-Vision
	Novoferm Communication Interface (NCI)
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L320

	Vlastnosti produktu	L320
	s posuvem
	se sklopným klínem	●
	Dok ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.500, 2.750, 3.000
	Jmenovité šířky v mm	2.000, 2.100, 2.250
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	400
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 0,75
Konstrukční vlastnost	Plateau žaluziová deska v mm	6/8
Konstrukční vlastnost	Podávací/skládací klínová vložka v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	360/300
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600	380/270
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2750, celková výška 600	390/270
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	400/260
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo Classic Plus
	Verze Novo i-Vision	o HA \| o HAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L320R

	Vlastnosti produktu	L320R
	s posuvem
	se sklopným klínem	●
	Dok ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.500, 2.750, 3.000
	Jmenovité šířky v mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	400
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 0,75
Konstrukční vlastnost	Plateau žaluziová deska v mm	6/8
Konstrukční vlastnost	Podávací/skládací klínová vložka v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	360/300
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600	380/270
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2750, celková výška 600	390/270
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	400/260
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo Classic Plus
	Verze Novo i-Vision	o HA \| o HAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data Novodock L320E

	Vlastnosti produktu	L320e
	s podavačem
	se sklopným klínem	●
	Dok ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD
	^IsoPlus
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.250, 2.500, 3.000
	Jmenovité šířky v mm	2.000
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	400
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 0,75
Konstrukční vlastnost	Plateau žaluziová deska v mm	6/8
Konstrukční vlastnost	Podávací/skládací klínová vložka v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	360/270
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2250, celková výška 600	360/270
	Jmenovitá délka 2500, celková výška 600	330/270
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	270/270
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo Classic Plus
	Verze Novo i-Vision	o HA \| o HAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock P1320

	Vlastnosti produktu	P1320
	s podavačem
	se sklopným klínem	●
	Dok ISO
Volitelné balíčky	^GreenPlus	o
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus	o
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	60
	Jmenovité délky (NL) v mm	2.000, 2.440 (2.500), 3.000
	Jmenovité šířky v mm	2.000, 2.200, 2.250
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Délka podávacího/skládacího klínu v mm	400
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 0,75
Konstrukční vlastnost	Plateau žaluziová deska v mm	6/8
Konstrukční vlastnost	Podávací/skládací klínová vložka v mm	12/14
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	360/320
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	380/290
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	400/290
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾
	Jmenovitá délka 4500, celková výška 900/12003⁾
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo Classic Plus
	Verze Novo i-Vision	o HA \| o HAD
	Novoferm Communication Interface (NCI)	o
Barvy	RAL 5010 (hořcově modrá)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Technická data NovoDock L350i

	Vlastnosti produktu	L350i
	s podavačem
	se sklopným klínem	●
	Dok ISO
Volitelné balíčky	^GreenPlus	●
	^GreenSLOD
	^IsoPlus	o
	^DoorPlus
	^SafetyPlus	o
	Jmenovité zatížení podle EN 1398 v kN	100
	Jmenovité délky (NL) v mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Jmenovité šířky v mm	1.750, 2.000, 2.250
Celková výška	600 mm	až 3 000 mm (NL)
	700 mm/725 mm1⁾	do 3 000 mm (NL)
	800 mm /830 mm2⁾	při 3 000 mm (NL)
	900 mm/1200 mm3⁾	od 4 000 mm (NL)
	Délka podávacího/skládacího klínu v mm	400
	Napájení	3 N~400 V/50 Hz/16 A
	Třída ochrany	IP 65
	Výkon motoru v kW	max. 1,5
Konstrukční vlastnost	Žaluziová deska v mm	8/10
Konstrukční vlastnost	Podávací/skládací klínový obkladový plech v mm	15/17
Hodnoty přemostění směrem nahoru / dolů (posuv 1000 mm)	Jmenovitá délka 2000, celková výška 600	250/290
	Jmenovitá délka 2000, celková výška 700 /7251⁾/8302⁾	290/340
	Jmenovitá délka 2250, celková výška 600
	Jmenovitá délka 2500, celková výška 600	310/270
	Jmenovitá délka 2500, celková výška 700 /7251⁾/8302⁾	360/330
	Jmenovitá délka 2750, celková výška 600
	Jmenovitá délka 2750, celková výška 700
	Jmenovitá délka 3000, celková výška 600	360/270
	Jmenovitá délka 3000, celková výška 700/7251⁾/8302⁾	430/330
	Jmenovitá délka 3000, celková výška 800 /9002⁾
	Jmenovitá délka 3500, celková výška 800	520/350
	Jmenovitá délka 3500, celková výška 900/12003⁾
	Jmenovitá délka 4000, celková výška 900/12003⁾	570/350
	Jmenovitá délka 4500, celková výška 900/12003⁾	620/350
	Jmenovitá délka 5000, celková výška 1200
	Maximální přípustný sklon podle EN 1398	12,5 %
	Řídicí systém	Novo i-Vision
	Verze systému Novo i-Vision	● HAR1
	Novoferm Communication Interface (NCI)	●
Barvy	RAL 5010 (hořcová modř)	●
	RAL 7016 (antracitově šedá)	●
	RAL 9005 (černá)	●
	Další barvy RAL	o
	pozinkované	o
● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO

Montáž

Způsoby instalace a řešení výměny

Níže naleznete způsoby instalace a řešení výměny našich vyrovnávacích můstků.

Způsoby instalace dokových vyrovnávacích můstků

AX/AZ - VÝMĚNNÉ ŘEŠENÍ PRO SVAŘOVÁNÍ

Při této metodě se most dodává s plochým ocelovým rámem. Ten je pak přivařen ke stávajícímu ocelovému profilu v podlaze haly.

Tato varianta je ideální pro výměnu mostů, pokud může rám starého mostu zůstat v podlaze. Výměnu pak lze obvykle provést během jednoho dne.

Úhlová ocel a = min. 100 mm

BX/BZ - PŘEDBĚŽNÝ RÁM PRO SVAŘOVÁNÍ

Konstrukce mostu je tvořena úhelníkovým rámem, jehož nohy jsou následně umístěny do tzv. předběžného rámu a zde svařeny. Tento předběžný rám se skládá z konzoly s připevněnou plochou tyčí, která se před injektáží instaluje do podlahové desky. Předběžný rám může společnost Novoferm dodat i pro montáž na místě. Tato varianta je upřednostňována proto, aby podlaha haly mohla být dokončena nezávisle na mostě.

Most pak může být dodán a instalován později.

Úhlová ocel podle montážního výkresu

CX/CZ - MOSTNÍ RÁM PRO OSAZENÍ DO BETONU

Na rámu mostu jsou umístěny stěnové kotvy, které jsou přivařeny k výztužným ocelovým trnům na místě. Poté lze betonovat.

Výška betonáže u této varianty je max. 110 mm. Výhodou této varianty je snadná výstavba stavební jámy. Kromě toho může být podlaha haly kompletně hotová s výjimkou obvodové drážky.

a = 100 mm, b = 150 mm

DX/DZ - MOSTNÍ RÁM PRO OSAZENÍ DO BETONU PRO VYŠŠÍ BETONOVÉ KONSTRUKCE

Tato verze je velmi podobná výše popsané metodě CX/CZ a liší se pouze výškou betonáže. Zvýšený rám se dodává s vyrovnávacími šrouby na bocích a vzadu. S touto variantou lze zakrýt podlahové konstrukce o tloušťce 100 až 250 mm.

Tato metoda se často používá při větším množství a použití betonových prefabrikátů.

a = 100 až 250 mm (výška betonáže)

EX/EZ - KRABICOVÝ MODEL PRO USAZOVÁNÍ DO BETONU

V této variantě je nakládací most řešen jako skříň, která je uzavřena ze tří stran. Ten je připevněn k podlaze, spojen s výztuží a poté slouží jako bednění. Při tomto velmi jednoduchém způsobu je most dodán a instalován v počáteční fázi výstavby. Lze tedy vynechat časově náročnou výstavbu stavební jámy.

Díky své jednoduchosti se tato metoda dnes často používá pro dodatečnou montáž mostů ve stávajících budovách a hotových podlahách.

FX/FZ - MOSTNÍ RÁM JAKO PODLAHOVÝ MODEL

V tomto provedení je most přivařen k ocelovým profilům v podlaze jámy v přední části. Most se opírá o podlahu jámy nebo v případě mostů, které lze podjíždět, o základnu stěny v zadní části. Jako ohrazení jámy se doporučují třístranné ochranné úhelníky po obvodu v podlaze.

Tato varianta se nejčastěji používá v případech, kdy není nutné podjíždět.

Úhlová ocel a=50mm,s=5mm

Náhradní řešení Dock levellers

NEJLEHČÍ A NEJRYCHLEJŠÍ VÝMĚNA Díky nové variantě rámu GZ lze stávající nakládací můstek vyměnit v nejkratším možném čase. Boční úhlové rámy spočívají na stávajícím ocelovém rámu a po krátkém vyrovnání je lze svařit. Zadní plochý ocelový rám zajišťuje plynulý přechod z podlahy skladu na nový nakládací můstek.

VÝHODY VÝROBKU

Jednoduché vyrovnání
Rozměrové tolerance mostů
Není nutné "podkládání" ocelovými deskami
Žádné vzduchové mezery na bočních částech rámu

L530R s podavačem a rámem GZ

Model L320R se sklopným klínem a rámem GZ.

GZ - Výměnné řešení pro svařování jako základ.

Vzbudili jsme váš zájem?

Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm nabízejí odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.

Rádi vám pomůžeme.

Kontaktujte nás Požádat o cenovou nabídku Objednat brožuru Žádost o plánovací dokumenty
