VÁLCUJÍCÍ SE BRÁNY

HLINÍKOVÉ ROLETY - INDIVIDUÁLNÍ A UNIVERZÁLNÍ

Naše rolety jsou individuální a univerzální dveřní uzávěry. Splňují všechny platné směrnice a normy. Samozřejmostí je také jejich montáž v souladu s platnými předpisy DIN. Díky designu profilů a kvalitnímu bezbarvému laku na hliníkových dveřích se vaše roletová vrata stanou vizitkou vašeho domu. Na přání jsou k dispozici také barevné povrchy.

Máte na výběr z několika designů roletových vrat a také z mnoha druhů kování a příslušenství.

PROČ ROLETY OD NOVOFERMU?

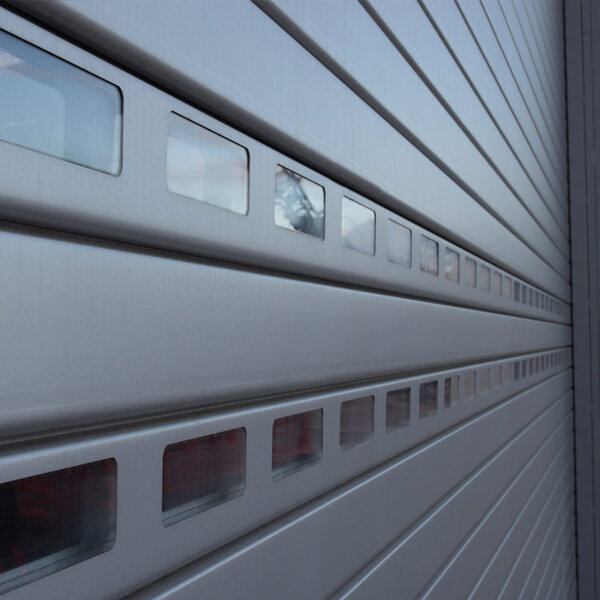

EVROPSKÉ BEZPEČNOSTNÍ NORMY

Podle evropské normy EN 13241 musí průmyslová vrata splňovat řadu bezpečnostních požadavků. Cílem všech požadavků je zajistit, aby při manipulaci s vraty nedošlo ke zranění osob nebo poškození zboží. Riziko zachycení musí být minimalizováno a nesmí hrozit riziko pádu otevřených vrat.

Společnost Novoferm vyvíjí a vyrábí všechny dveře přísně v souladu s těmito normami. Příslušné certifikáty a zkušební protokoly si můžete vyžádat a předložit.

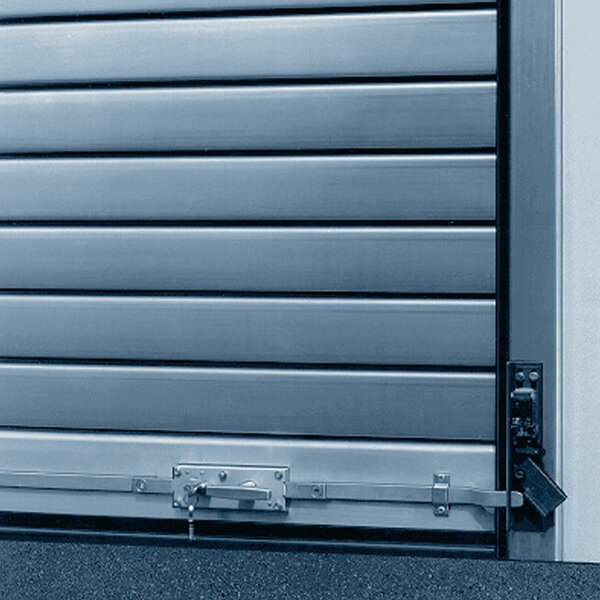

ALARM PROTI VLOUPÁNÍ

Zařízení proti vloupání, které zabraňuje zvednutí dveřního závěsu, se zámkem pro cylindrickou vložku na místě, klikou, bočním uzavíracím táhlem a vypínacím kontaktem.

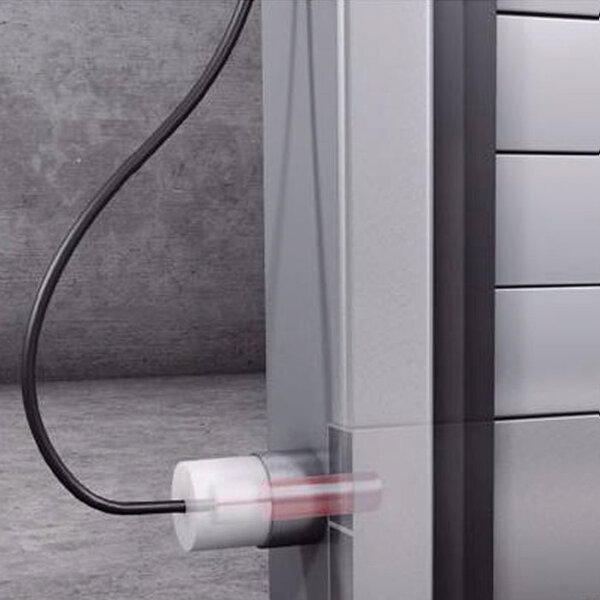

AUTOMATICKÝ ZÁMEK SERVA

Elektromechanický systém zamykání roletových vrat se servopohonem na obou stranách. Do 6000 mm.

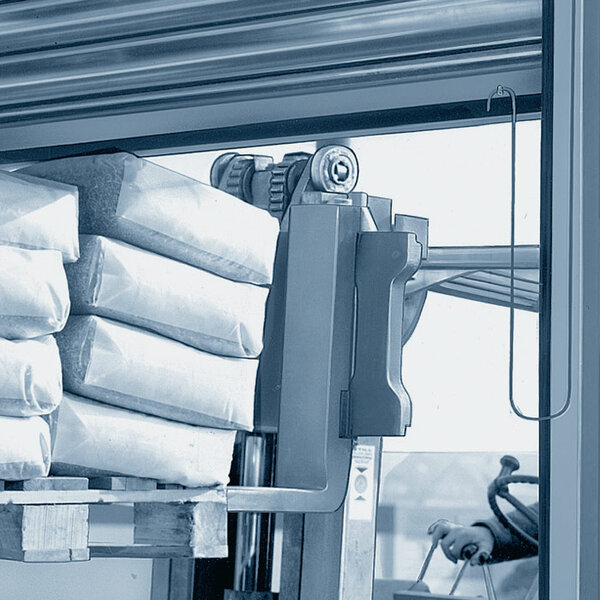

KONTAKTNÍ PROUŽEK PRO OCHRANU PŘED NEHODAMI

Kontaktní lišta pro ochranu proti nehodám pod koncovým profilem na spodní hraně vrat způsobí okamžité zastavení, pokud zavírající se dveřní clona narazí na překážku; clona se poté posune nahoru.

Obvykle je součástí automaticky ovládaných vrat, jinak na vyžádání.

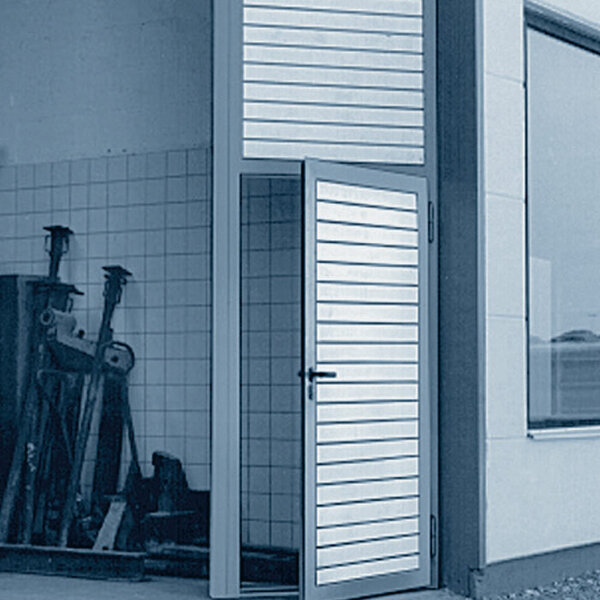

ZAVÍRACÍ DVEŘE

Standardní velikost 875 x 2000 mm, pro pěší provoz se zavřenými dveřmi, s otočným nebo pevným bočním panelem (celková šířka cca 1050 mm).

Boční dveře v boční části mohou být rovněž vyplněny žaluziemi, vizuálně podobnými roletovým dveřím.

Přehled typů dveří

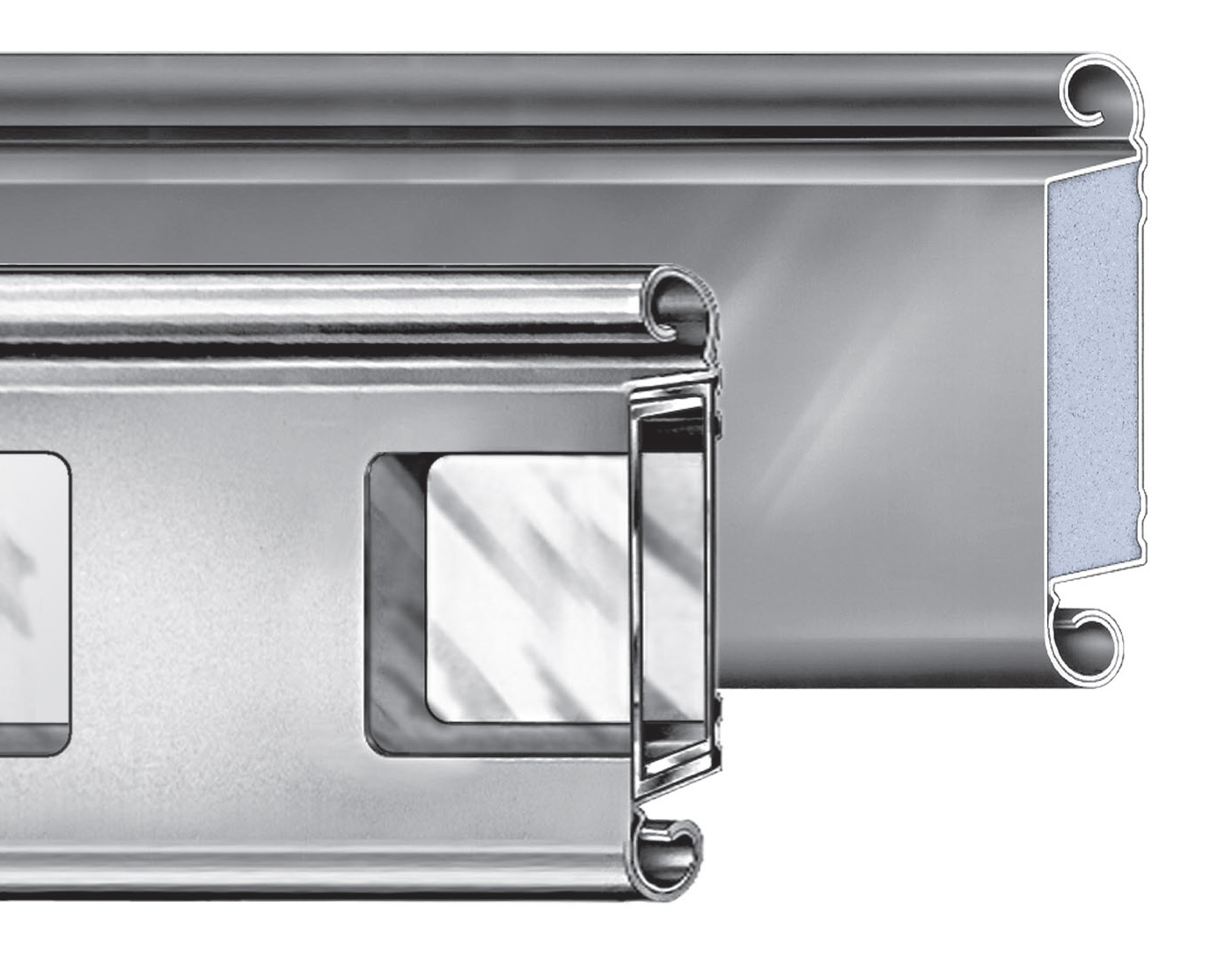

TH100 ROLLTORE Dvoustěnné tepelně izolované lamely z přírodního hliníku standardně opatřené bezbarvým lakem. S barevným lakem na přání. K dispozici také s okenními lamelami. Koncový profil přírodní neošetřený hliník

100 mm hliníkové lamely Konvenčnější tvar profilu s dvoustěnnou konstrukcí, rovněž s tepelně izolačním jádrem z tuhé polyuretanové pěny, ale o tloušťce cca 23 mm. Vysoká stabilita povrchu díky spojení skořepiny a tuhé pěny bez použití lepidla.

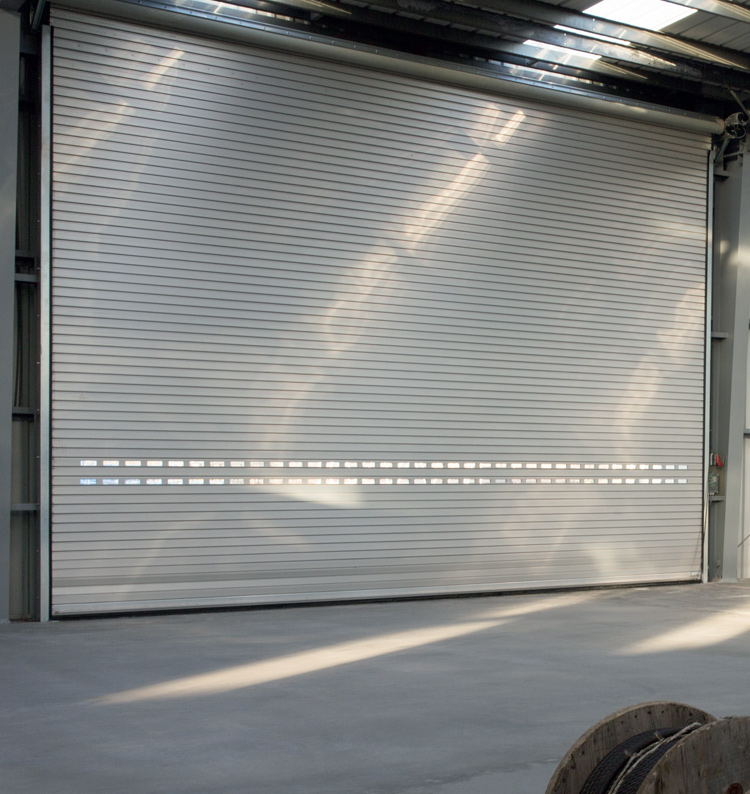

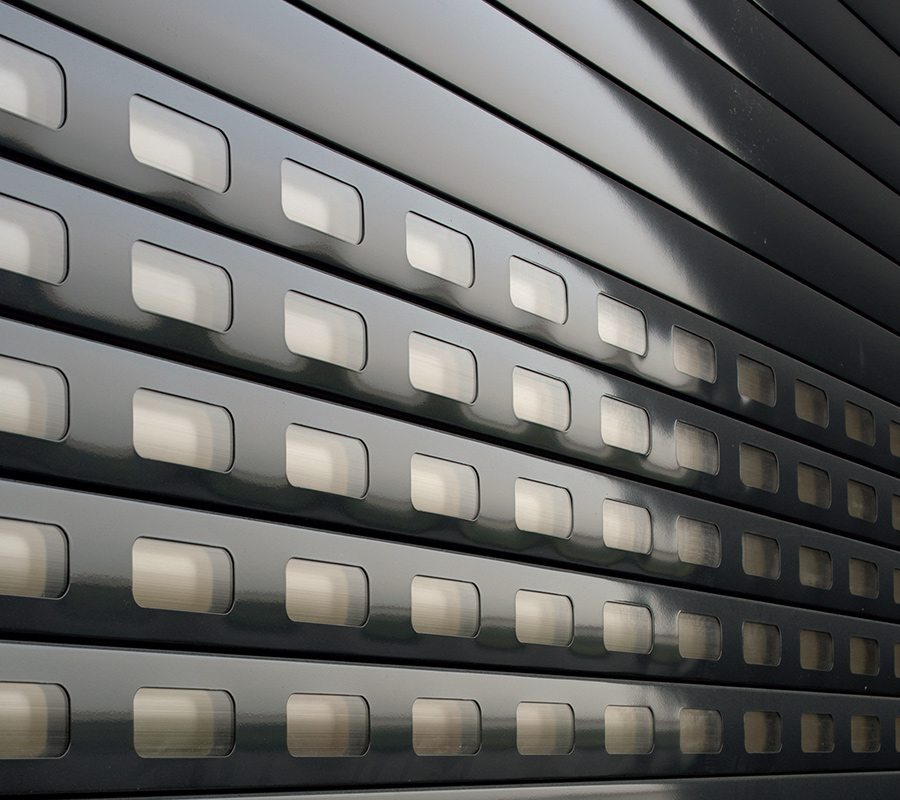

THGL100 Prosklený hliník Dvouplášťové prosklené hliníkové lamely s výřezy pro okna, dvouplášťová plastová vložka (křišťálově čirá), max. 10 lamel s výřezy pro okna, povrchy jako TH100. Koncový profil přírodní neošetřený hliník.

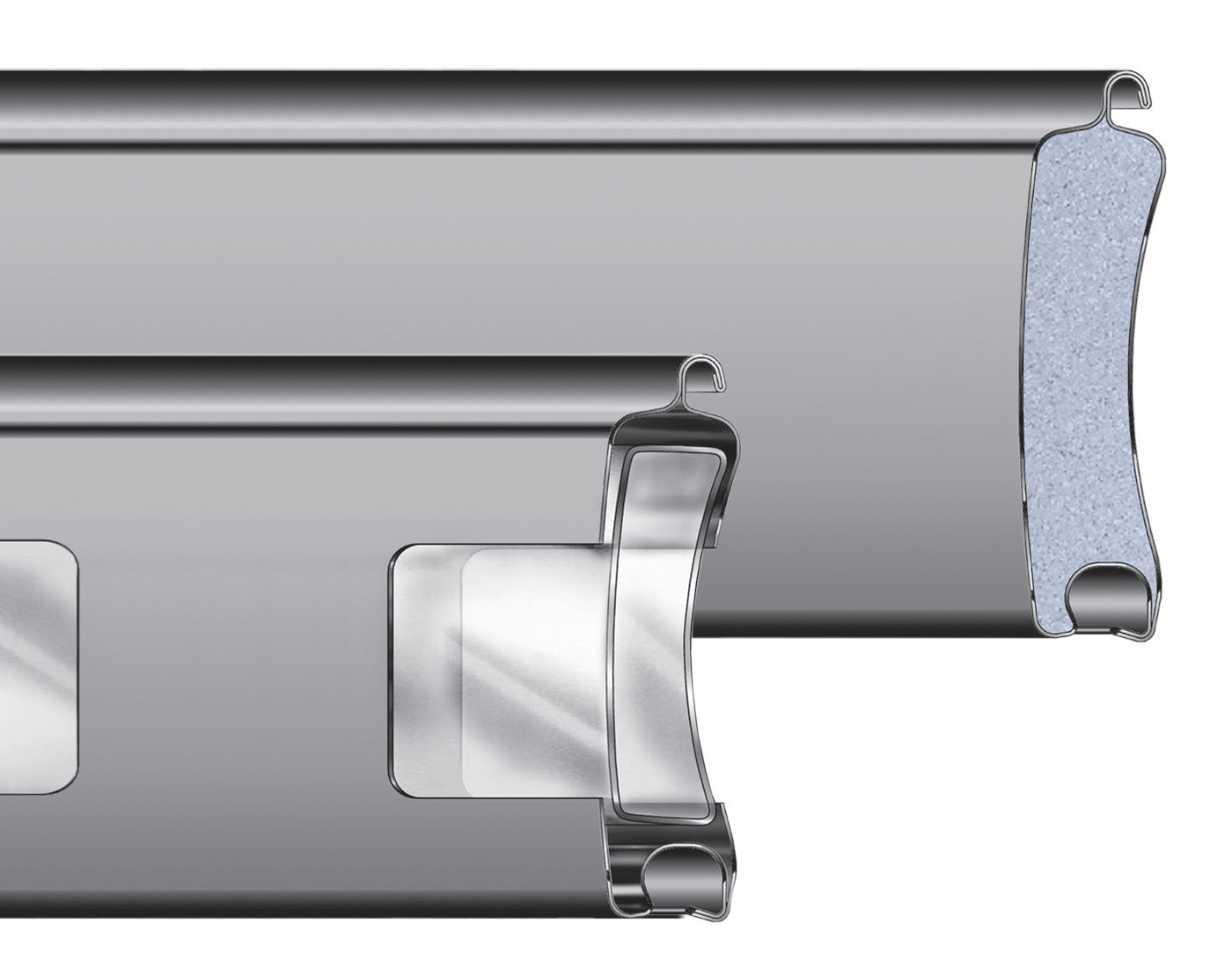

TH80 ROLLTORE Dvoustěnné tepelně izolované lamely z přírodního hliníku standardně opatřené bezbarvým lakem. S barevným lakem na přání. K dispozici také s okenními lamelami. Koncový profil z neošetřeného přírodního hliníku.

Dvoustěnnéhliníkové lamely 80 mm, tloušťka cca 20 mm. S tepelně izolačním jádrem z tuhé polyuretanové pěny v bezlepkové vazbě s pláštěm, tedy s maximální stabilitou povrchu. Speciálně vyvinutý tvar profilu s kvalitním vzhledem umožňuje výrazně těsnější navíjení a nižší výšku nadpraží.

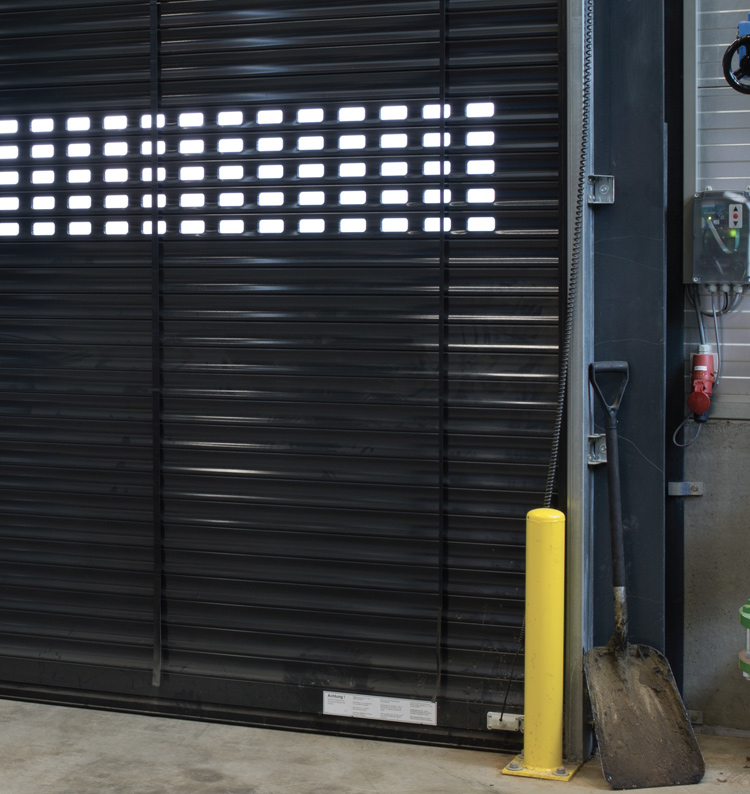

THGL80 hliníková prosklená Dvojité hliníkové lamely s okenními výřezy, dvouplášťová plastová vložka (ne křišťálově čirá), max. 5 lamel s okenními výřezy na jednu roletku, povrchy jako TH80.

BARVY A VYBAVENÍ

Barvy

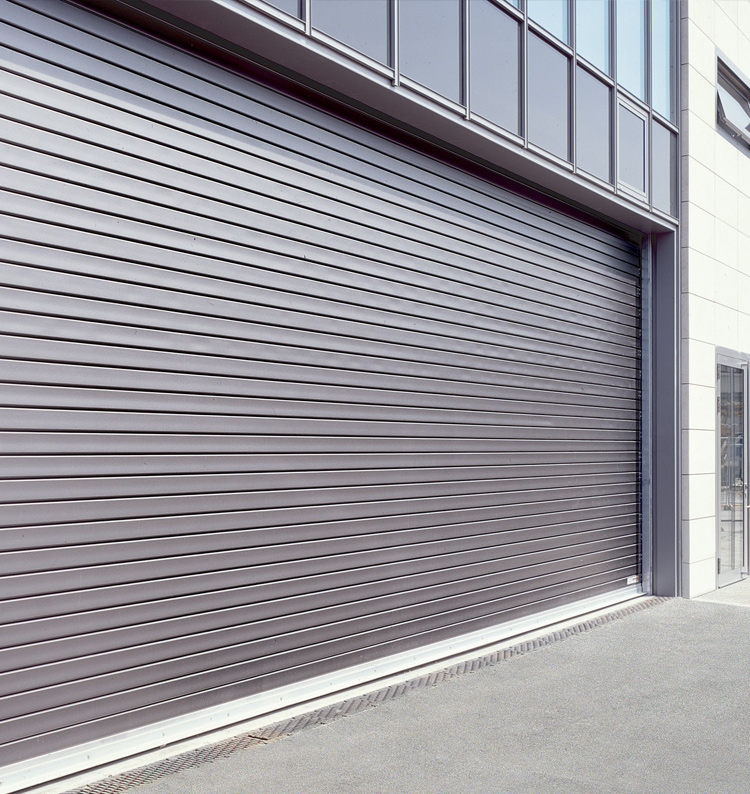

Všechny rolety jsou za příplatek k dispozici s jednostranným nebo oboustranným barevným nátěrem do max. rozměru 6000 x 5000 mm.

Koncový profil pro všechny rolety standardně z přírodního lesklého hliníku.
Křídlo vrat lze volitelně opatřit továrně nanesenou povrchovou úpravou v níže uvedených barvách RAL. Přesná barva povrchové úpravy se může mírně lišit. Ocelové a hliníkové profily jsou k dispozici také lakované podle vzorníku RAL (kromě fluorescenčních a dopravních barev).

Barvy: -9002 - 9006 - 9007 - 9010 - 7016

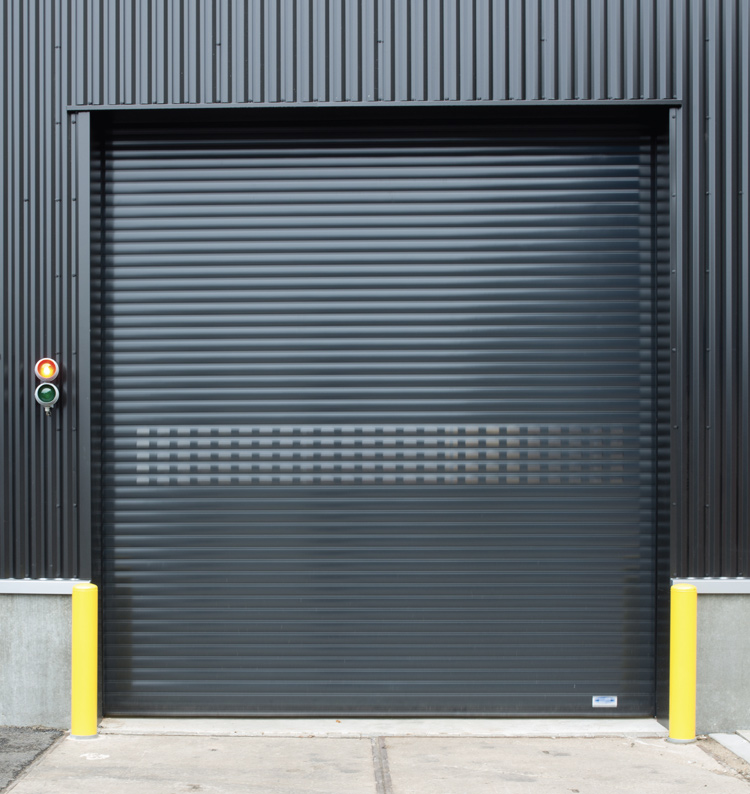

Možnosti barev

Ovládací prvky

Zásuvný pohon

Ovládání mrtvého muže

Nejjednodušší kontrolou je tzv. kontrola mrtvého muže. Dveře se otevřou po jednom stisknutí tlačítka "Otevřít dveře". Chcete-li vrata zavřít, je třeba stisknout tlačítko "Zavřít vrata", dokud se vrata nezavřou.

Impulsní ovládání Při impulsním ovládání se vrata po stisknutí tlačítka "Vrata otevřít" zcela otevřou a po stisknutí tlačítka "Vrata zavřít" se opět zcela zavřou. (Pouze ve spojení s bezpečnostním zařízením zavírací hrany).

Automatické zavírání časovým spínačem Automatické zavírání časovým spínačem je přípustné pouze v kombinaci s bezpečnostní kontaktní lištou a bezpečnostní světelnou závorou ve volném otvoru.

Rozšíření

Dálkové ovládání (až 99 kanálů)
Řízení provozu
Vzájemné blokování s jinými dveřmi / jinými dveřmi
Externí ovládací prvky, jako je radar, klíčový spínač, indukční smyčka atd.

Ovládací prvky a příslušenství

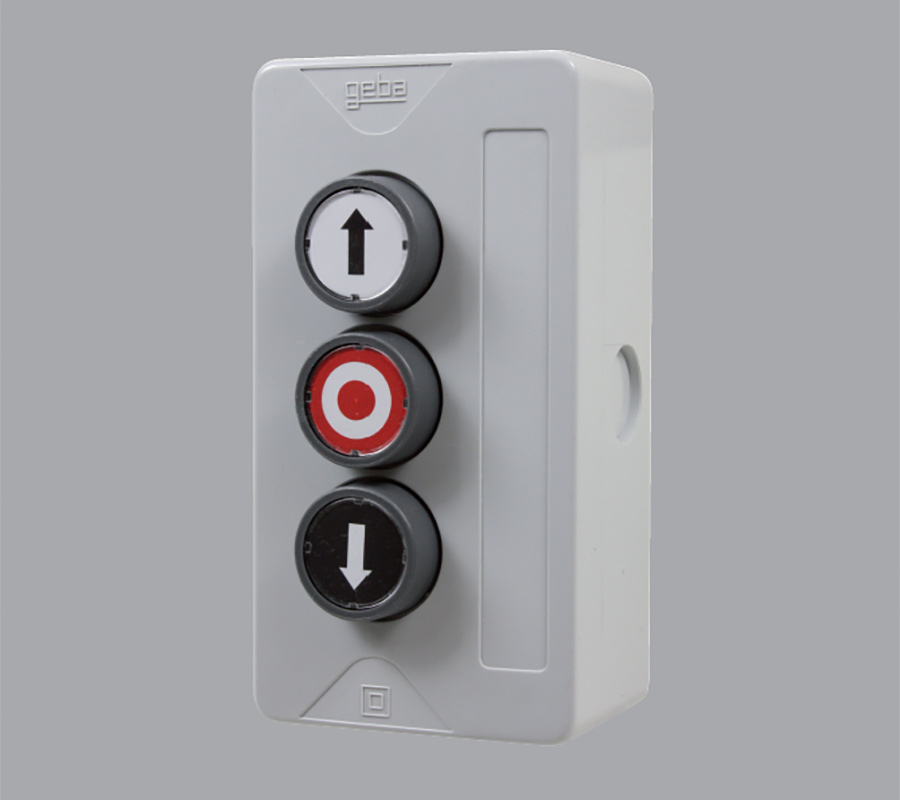

Tlačítková sada Otevřít-Zastavit-Zavřít (povrchová montáž)

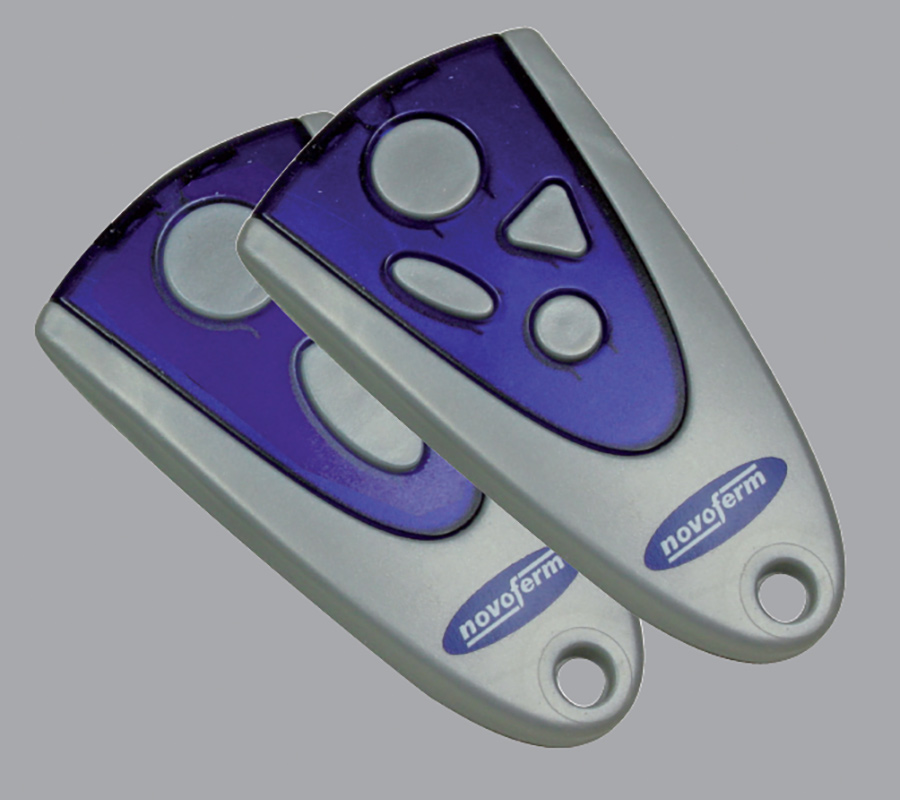

Ruční vysílač 2kanálový nebo 4kanálový

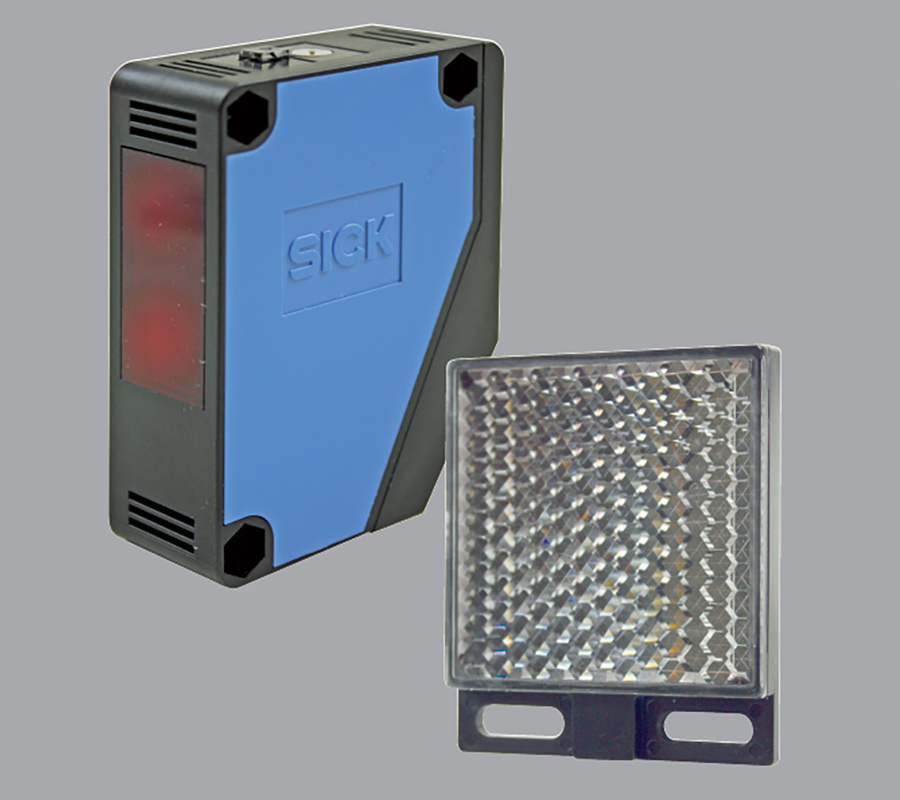

Bezpečnostní fotobuňka s reflektorem

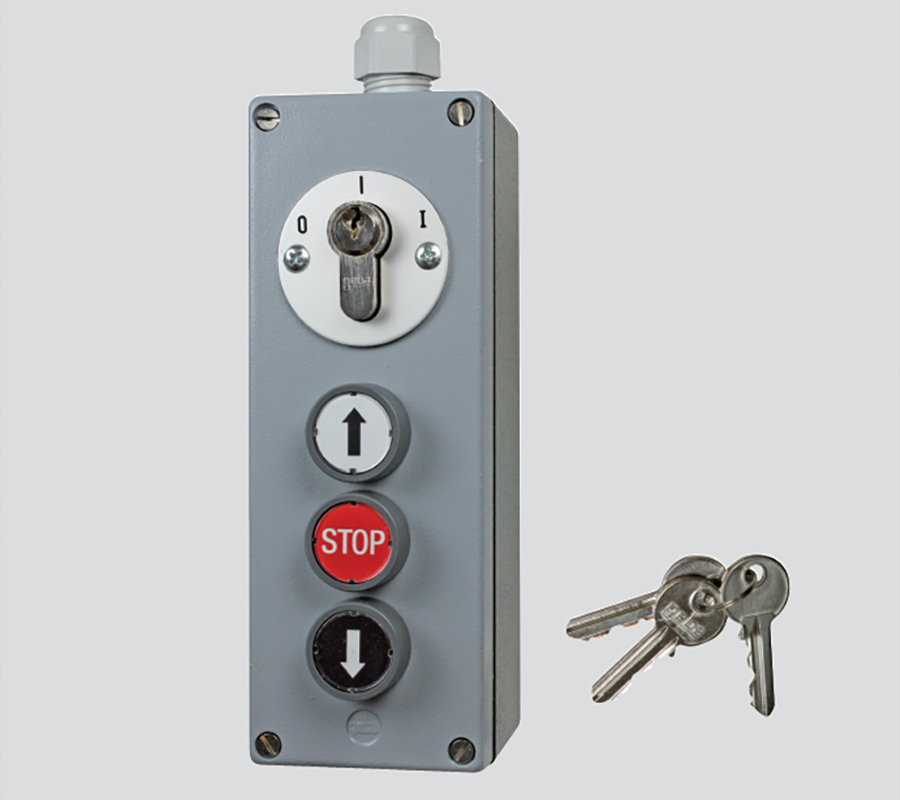

Tlačítková sada Open-Stop-Close s klíčem

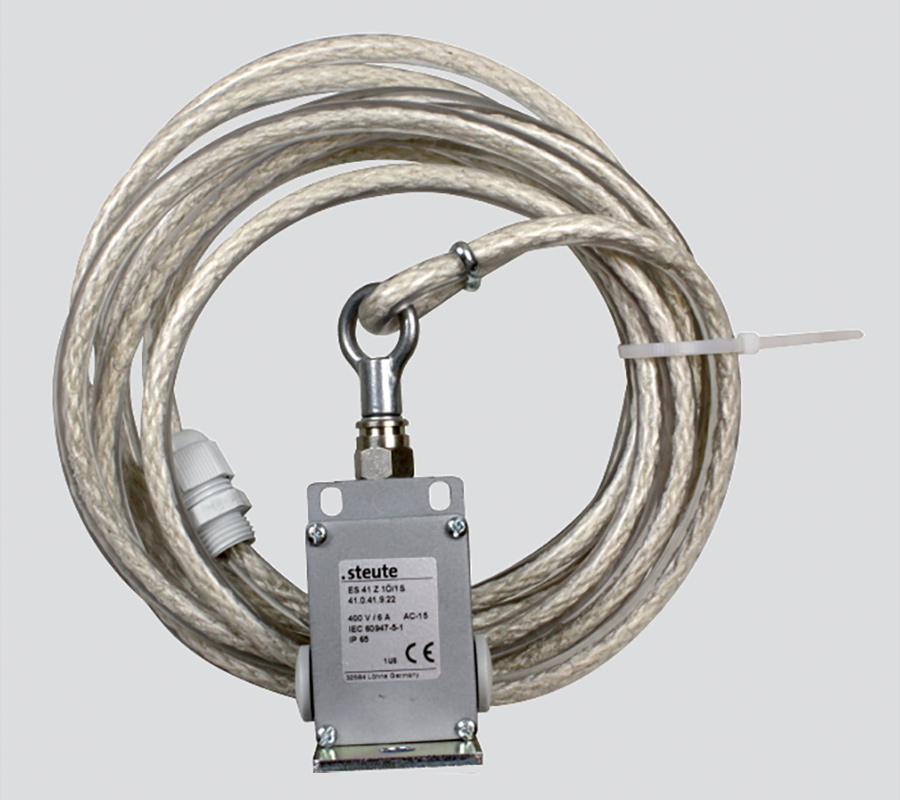

Spínač tahové šňůry (tělo)

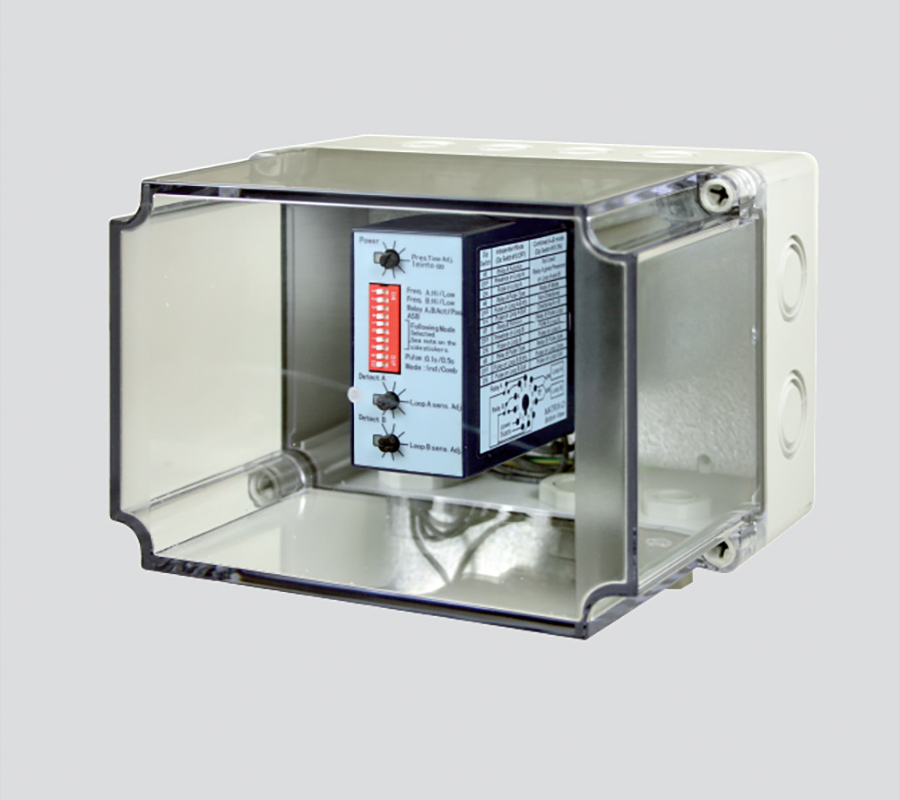

Detektor indukční smyčky v samostatném pouzdře

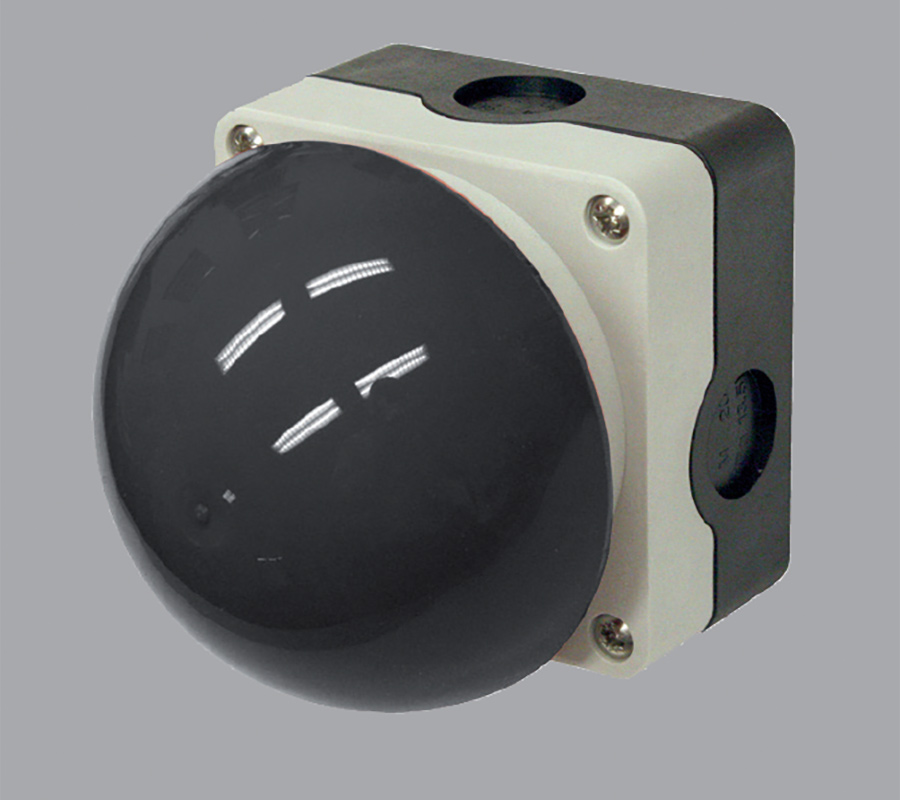

Tlačítko (struktura)

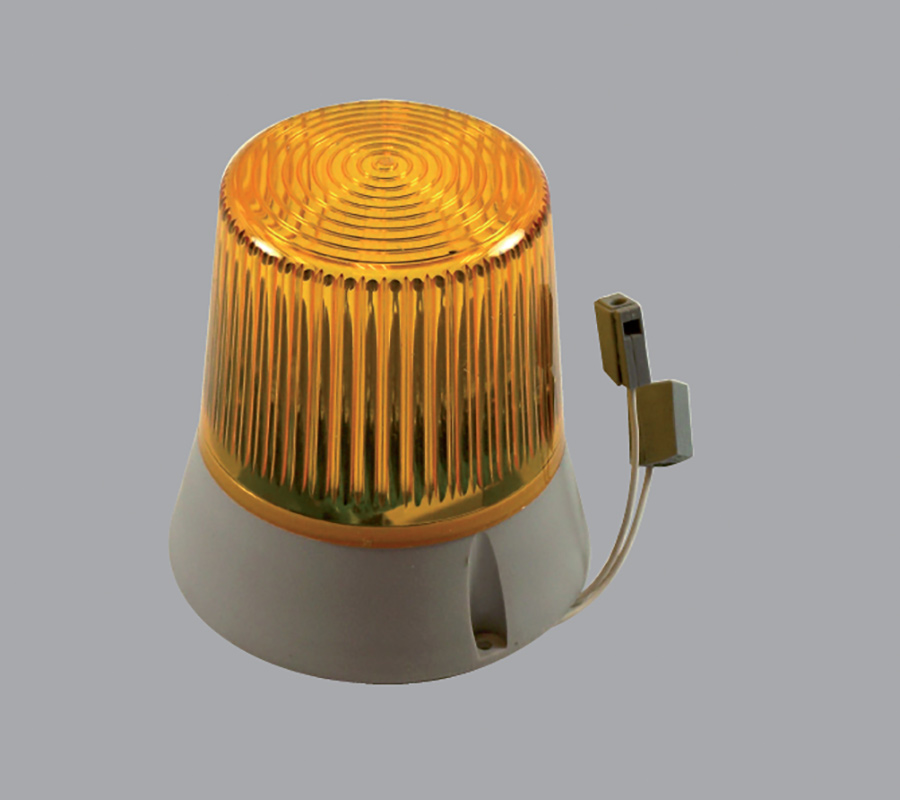

Výstražná světla

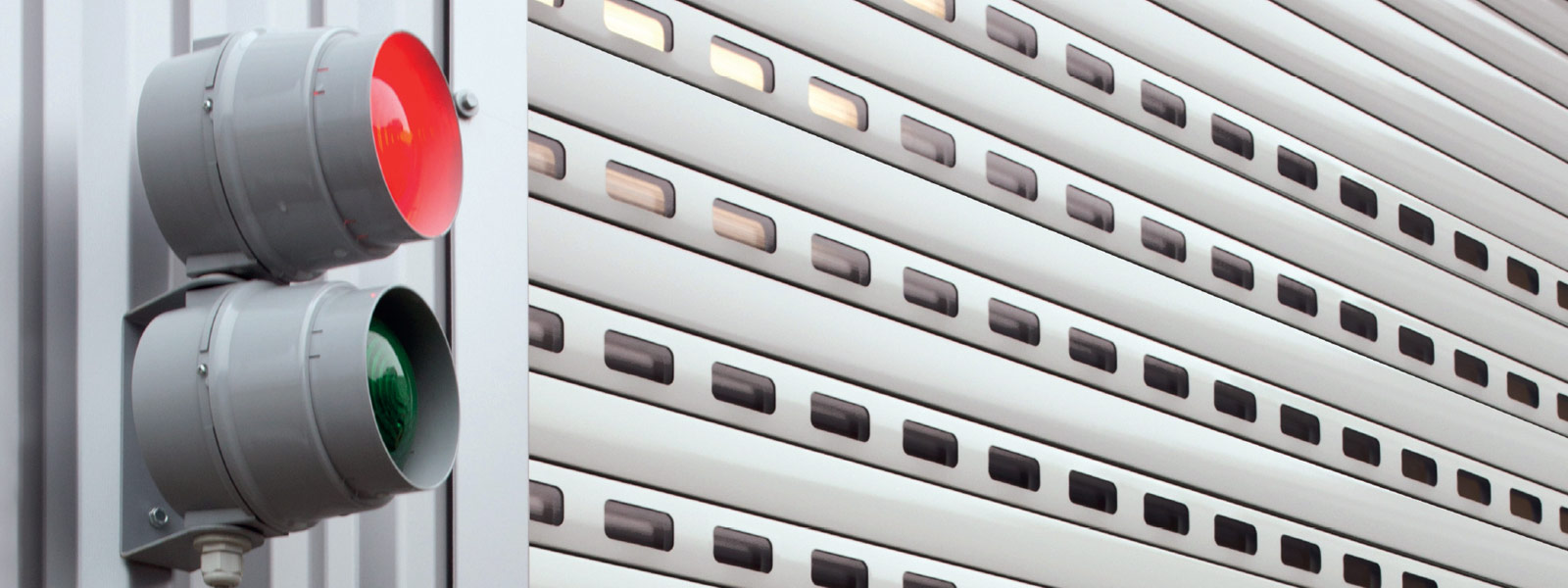

Semafor červená / zelená (několik verzí)

Přehled vašich plusových bodů

Dobrá tepelná izolace
Tichý chod dveří
Trvale pružný plastový povlak pro vyrovnání nerovností podlahy

Automatické zamykání
Možnosti designu díky různým barvám
Volitelné průhledové a větrací žaluzie

Technologie a podrobnosti

Technická data rolet

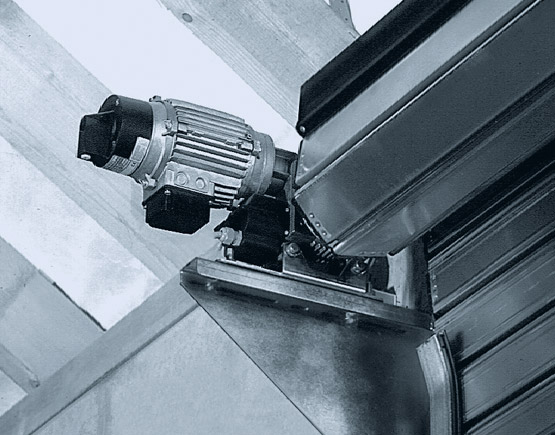

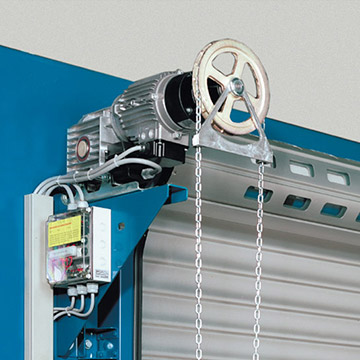

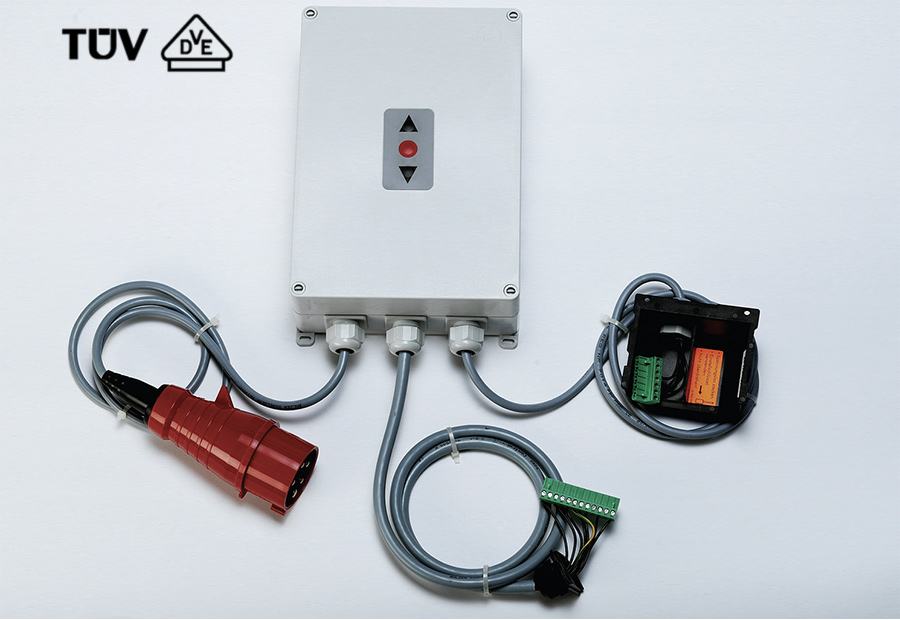

Násuvný pohon (standardní):

Bezúdržbová, zcela olejotěsně zapouzdřená šneková převodovka - namontovaná přímo na ocelové hřídeli osy trubky, s výrazně nižšími náklady na instalaci a údržbu ve srovnání s jinými uspořádáními. Integrovaná bezúdržbová, samokontrolní a na poloze nezávislá bezpečnostní převodovka, jakož i zapouzdřená jednotka koncového spínače s přesně nastavitelnými koncovými a bezpečnostními spínači s přírubou namontovanými přímo na převodovce.

Nouzová ruční klika nebo rychloupínací ruční řetěz pro ruční ovládání v případě výpadku proudu. Všechny elektrické přípojky na pohonu lze zapojit do zásuvky. Provozní napětí 400 V třífázový proud.
Operátor testován podle TÜV a VDE.

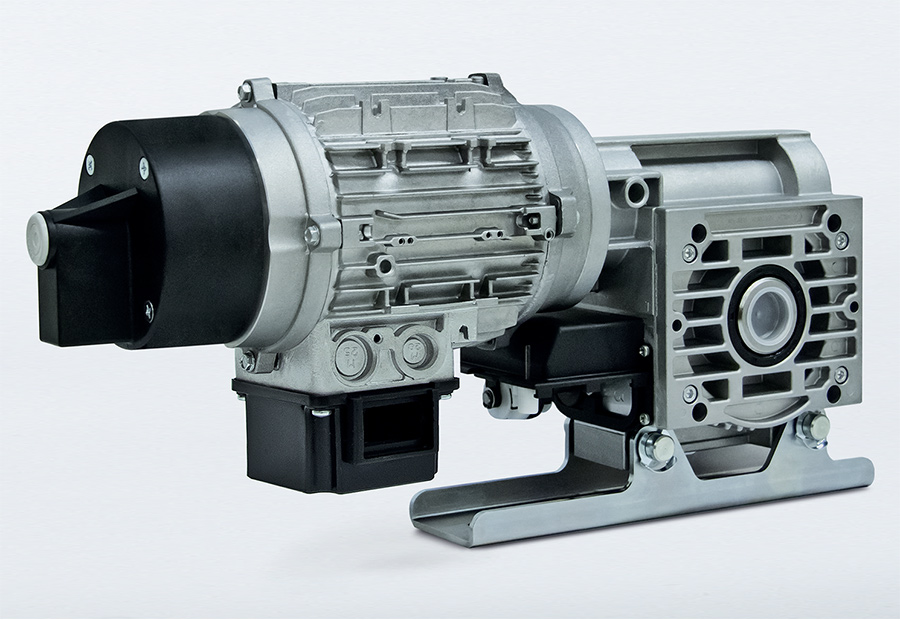

Násuvný pohon (standardní)

Pohon ozubeným kolem s bezpečnostním převodem (speciální rozměry):

Bezúdržbový, zcela olejotěsný zapouzdřený bezpečnostní pohon se šnekovým převodem s připojenou jednotkou koncového spínače včetně nouzové ruční kliky nebo rychloupínacího ručního řetězu - jak je popsáno u pohonu s hřídelí, ale s potřebnými ocelovými řetězovými koly a příslušným válečkovým řetězem pro přenos výkonu z pohonu na trubkový válec.

To vyžaduje bezpečnostní zařízení schválené TÜV, které je schopno zabránit pádu vrat i v případě poruchy nosného zařízení.

Trubkový válec: Vyroben z oceli, opatřen základním nátěrem, dimenzován podle přípustného průhybu 1/500 své délky, s minimálním průměrem 168 mm pro lepší navíjení závěsu.

Upevnění konzoly: Pomocí hmoždinek, průchozích šroubů nebo přivaření. V případě přivařovací montáže se upevnění provádí na podkladní konstrukci na místě nebo na kotevní desky, které se vloží předem, v souladu s našimi plány odsazení.

Samovyrovnávací kuličkové ložisko: Velké rozměry, pro podporu trubkového válce, namontované na konzolách.

Nouzový provoz: Z podlahy pomocí nouzového ručního řetězu.

Montáž / elektrická instalace: Naše montážní podmínky jsou harmonizovány s platnými předpisy DIN. V souladu s tím je instalace a připojení všech elektrických částí podle našich schémat zapojení, jakož i napájení a vzájemné propojení částí potřebnými kabely službou poskytovanou zákazníkem.

Zákazník musí rovněž zajistit záložní pojistku a uzamykatelný hlavní vypínač.

Poznámka: K dispozici jsou také následující verze: - elektrické pohony pro střídavý proud, provozní napětí 230 V

Všechny zde uvedené rolety splňují požadavky normy DIN EN 13241.

Vodicí lišty a těsnění

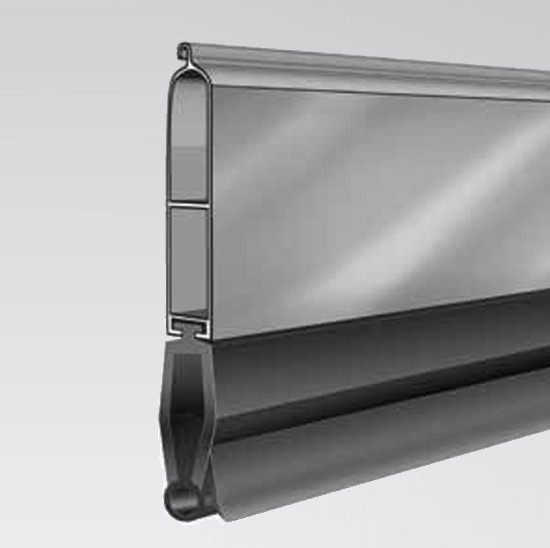

Podlahové těsnění pro rolety TH80 Těsnění z EPDM trubky pro zasunutí do profilu TH80

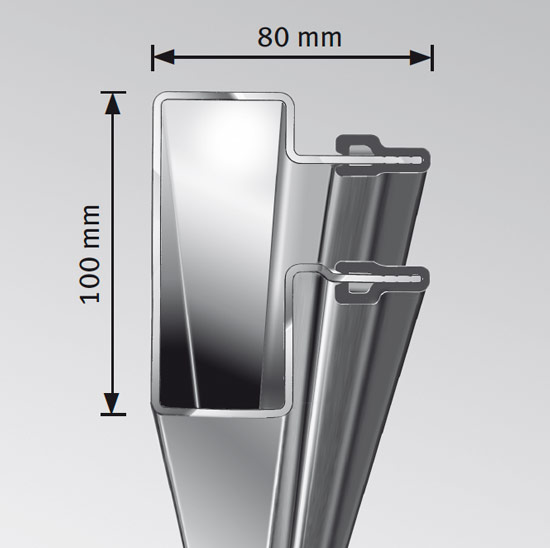

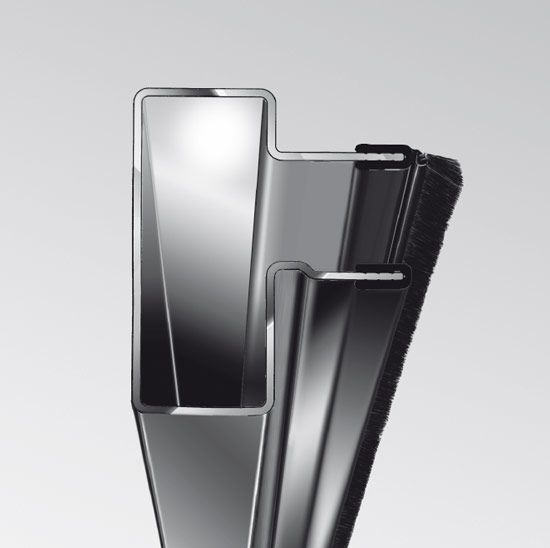

Vodicí lišta FS2 pro všechny naše rolety. Vodicí lišta z oceli, pozinkovaná sendzimirem, s připevněnými plastovými lištami, také s bočním těsněním, montáž možná i bez svařování pomocí ocelových držáků.

Boční těsnění pro vodicí lištu FS2 Aby se zabránilo tepelným ztrátám a průvanu, jsou plastové lišty na vnitřní straně dveří opatřeny kartáčovou hranou.

Montáž

Instalační situace a aplikace

Rolety Novoferm jsou vhodné pro mnoho montážních situací a aplikací. Níže najdete několik příkladů. Veškeré podrobnosti naleznete v podrobném návodu k montáži.

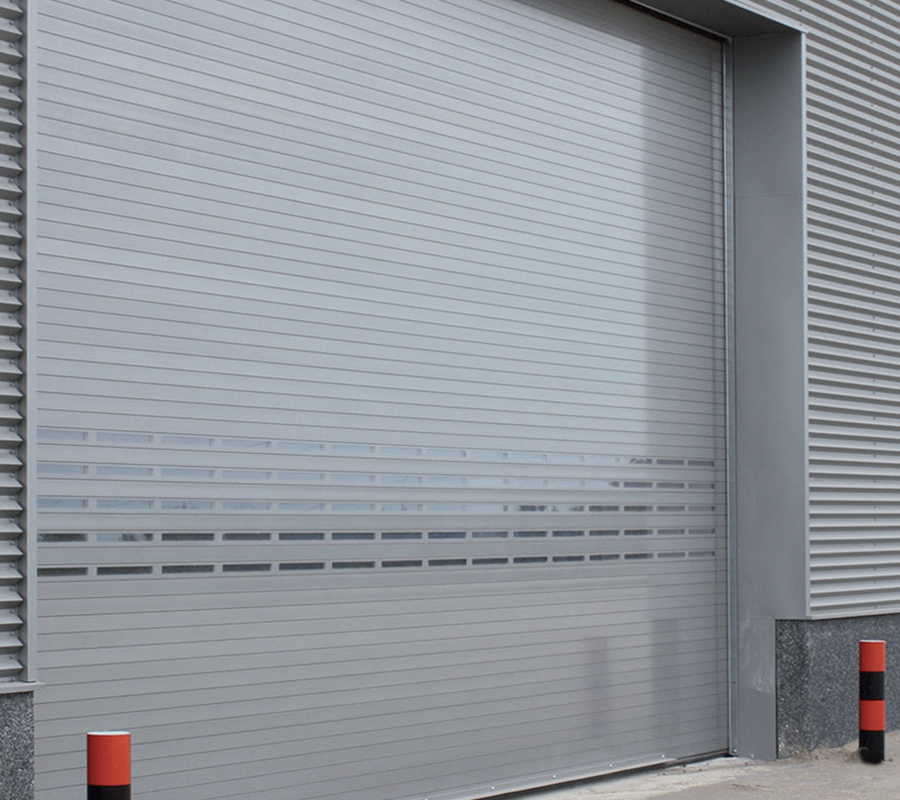

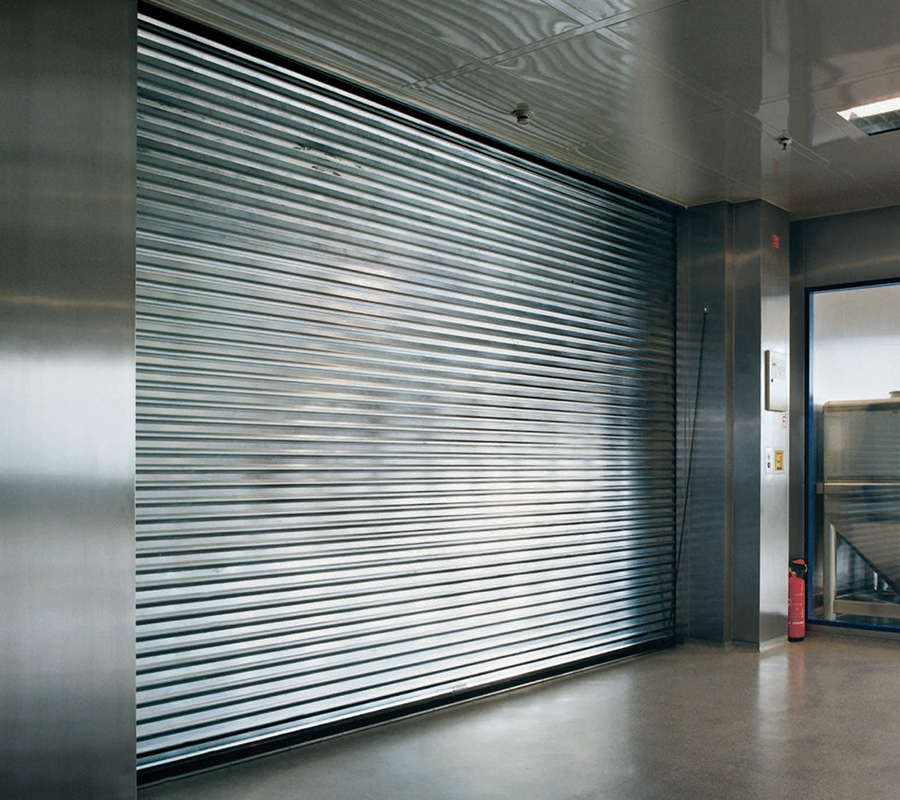

Instalační situace

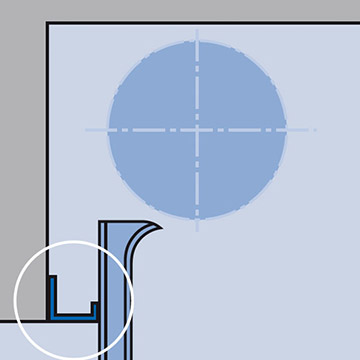

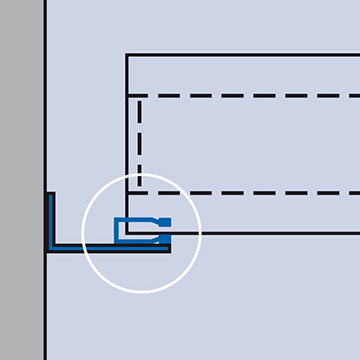

Pokud je prostor potřebný pro připojení rolety příliš malý / není k dispozici, je nutnýboční lemovací profil. Ocelový profil s rozměry odpovídajícími hmotnosti vrat.

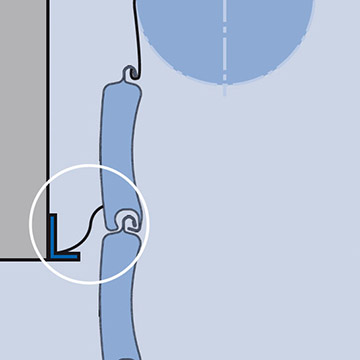

Těsnění nadpraží pro V80 / TH100 proti tepelným ztrátám a průvanu: -V80 s perlonovými kartáči -TH100 do šířky 5 m s gumovým těsněním, od šířky 5 m s perlonovými kartáči.

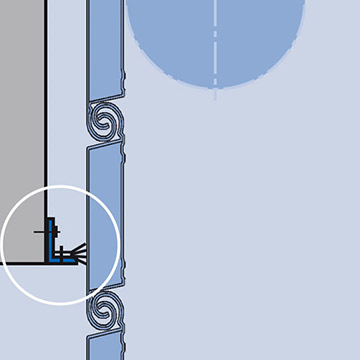

Těsnění nadpraží pro TH80 proti tepelným ztrátám a průvanu: s lamelou TH80 s trvale integrovaným plastovým těsněním.

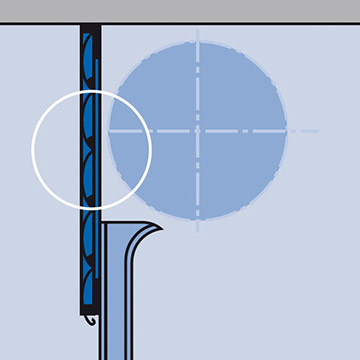

Svislý kryt nadpraží je nutný, pokud nadpraží není. Panel ze stejných profilů jako závěs, pevný, uzavřený v ocelovém rámu, volitelně skládaný z pozinkovaného plechu.

Pokud nadpraží sedí vzadu, je nutnývodorovný kryt nad praží. Pevný panel, skládaný z pozinkovaného plechu, jednoduchý nebo tepelně izolovaný v závislosti na provedení dveří.

APLIKACE

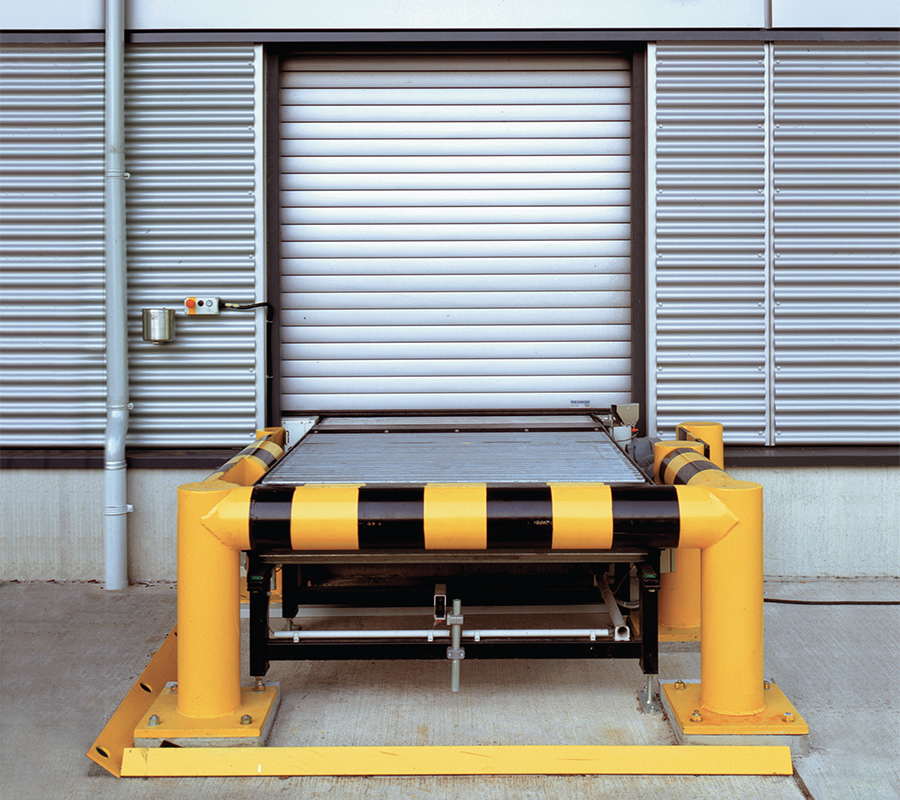

Speciální provedení Využíváme také své odborné znalosti a nabízíme širokou škálu řešení na míru pro neobvyklé instalační situace a speciální požadavky zákazníků.

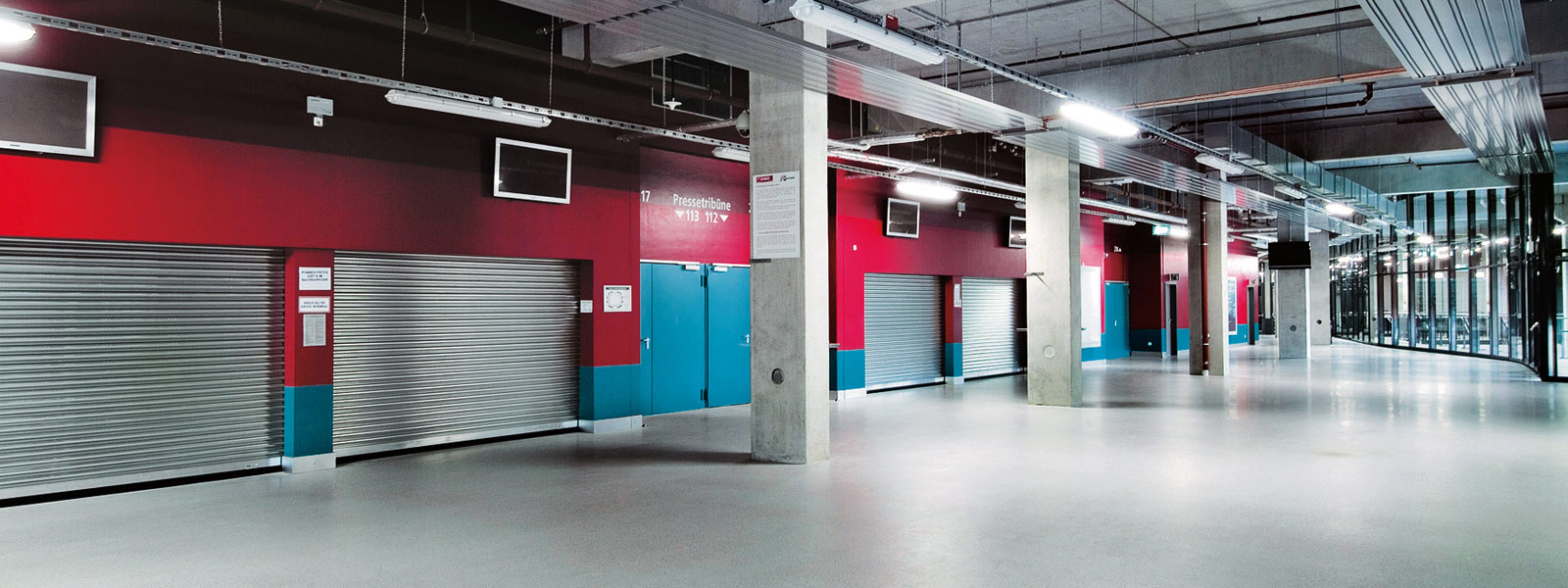

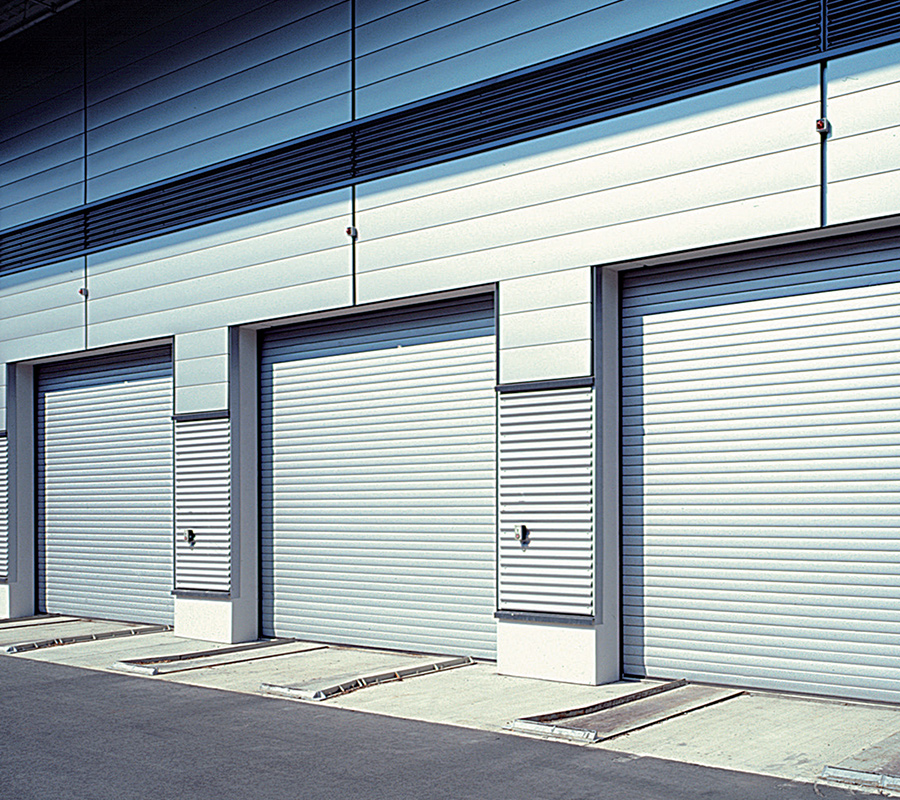

Logistické společnosti Rolety tradičně zajišťují bezpečný a plynulý provoz v logistických společnostech.
