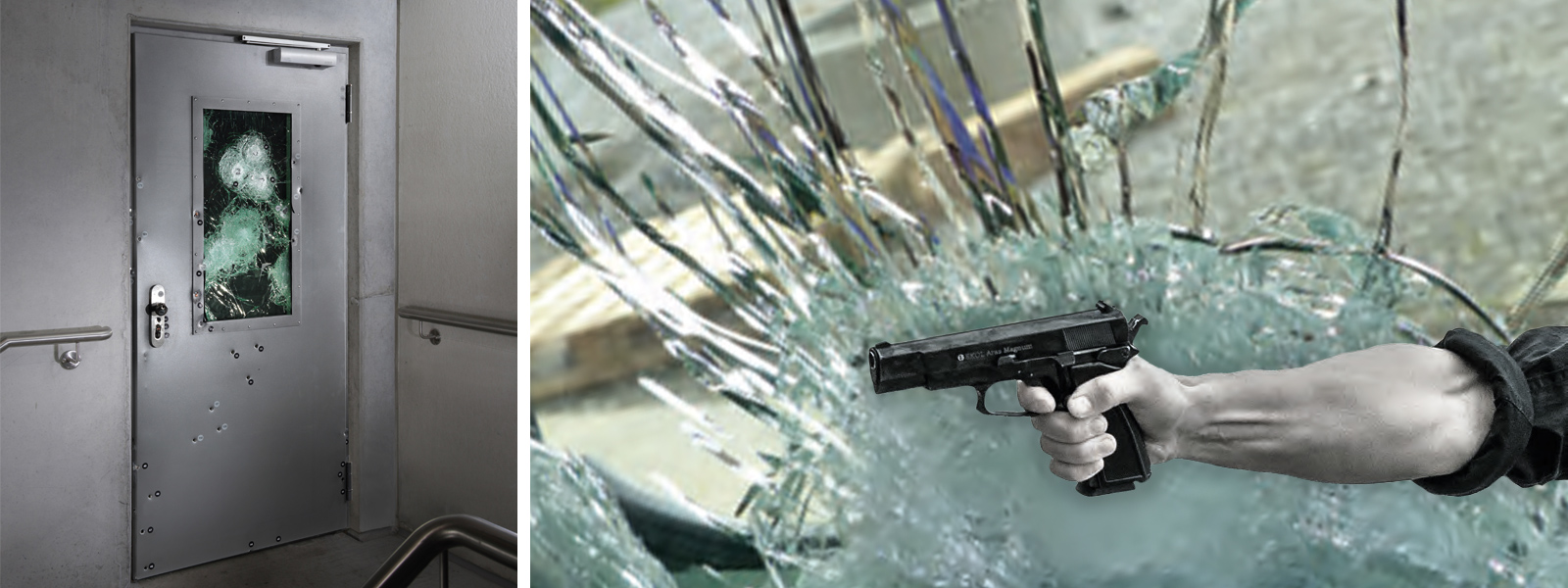

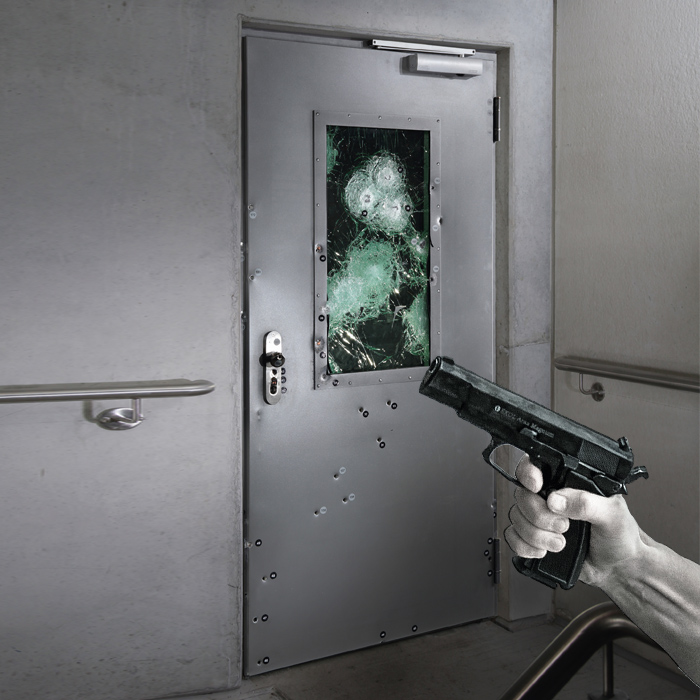

Dveře odolné proti střelám
Bezpečnost i ve složitých situacích s NovoPortou Premio S-D-1 a S-D-2
Zvyšující se nebezpečí útoků velkou silou Existuje mnoho citlivých oblastí, které je třeba chránit v případě útoků jakéhokoli druhu. Hrozba, kterou představuje použití ručních zbraní a útočných pušek, je stále reálnější, a to nejen ve vojenském, ale i ve veřejném a civilním sektoru. To se týká například bezpečnostních prostor na letištích, nádražích nebo místech konání akcí, ale také bezpečnostně významných prostor v policejních a soudních budovách.
Vdobě mezinárodních obchodních vztahů se často přehlíží: selhání by zde vedlo k obrovským ekonomickým škodám a také k poškození dobrého jména společnosti. Totéž platí pro banky a výzkumné instituce, kde je rovněž třeba chránit značný majetek.

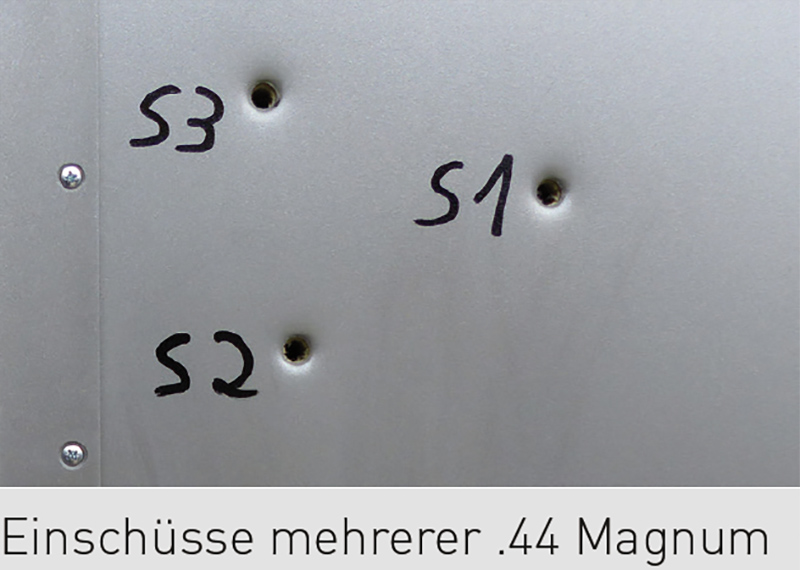

Ve výše uvedených situacích ohrožení se obecně předpokládá použití velkorážových ručních zbraní nebo útočných pušek. NovoPorta Premio prošla zkouškami podle normy DIN EN 1522/1523 na odolnost proti průstřelu třídy FB 4 NS v jedno- a dvoukřídlém provedení, stejně jako zkouškami VPAM* APR 2006 na úrovni 6 NS jako jednokřídlý prvek. Při zkouškách pro třídu střelby FB 4 byl model Premio zatížen projektily z ruční zbraně ráže .44 Rem. Magnum, 357 Magnum. Zkoušky podle zkušební úrovně P6 VPAM byly provedeny se střelivem do útočné pušky (AK-47) ráže 7,62 x 39 mm (FJ/PB/SC) podle normy DIN EN 1522/1523. Jedná se o speciální třídu, která není klasifikována v normě DIN EN 1522/1523 a byla vložena VPAM.

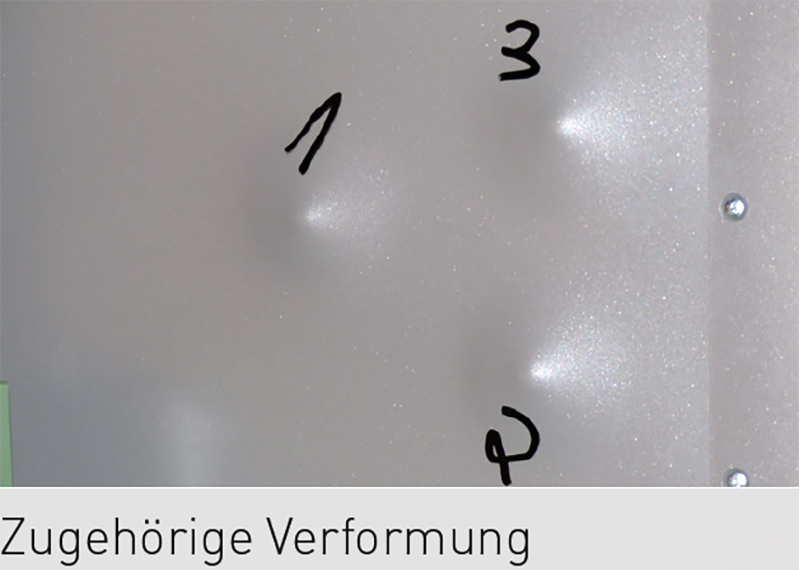

Všechny dveře úspěšně prošly zkouškami ve třídách FB 4 a VPAM P6. Byly testovány na slabá místa a certifikovány příslušným nezávislým zkušebním ústavem. Protože se do interiéru nedostávají žádné třísky, jsou dveře Premio pro maximální bezpečnost označeny "NS = bez třísek".

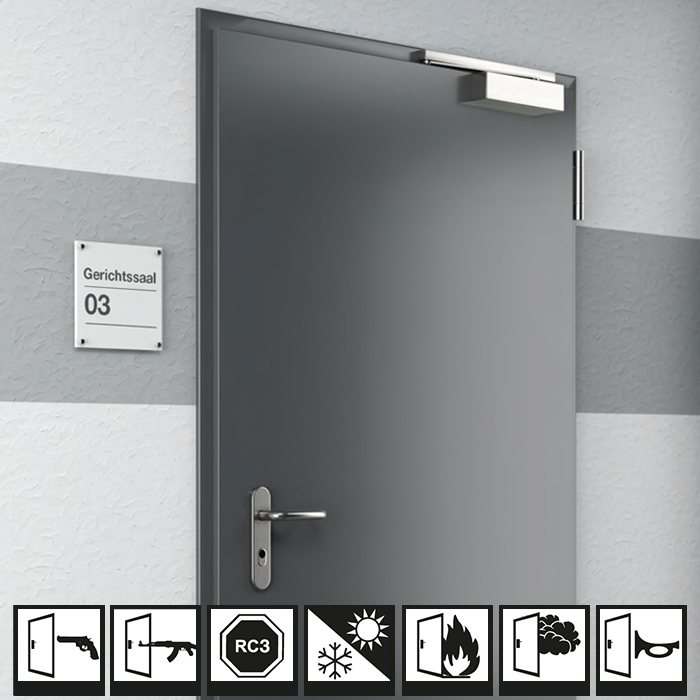

Zabezpečení proti střelným zbraním Dveře NovoPorta Premio s neprůstřelnou vestavbou jsou schváleny podle normy DIN EN 1522/1523 pro třídu odolnosti proti průstřelu FB 4 NS a zkušební úroveň VPAM APR 2006 6 NS. Díky tomu jsou vhodné pro situace ohrožení, kdy se předpokládá použití velkorážových pistolí nebo útočných pušek. Patří sem například bezpečnostní prostory na letištích, nádražích nebo místech konání akcí, ale také bezpečnostně významné prostory v policejních a soudních budovách.
Vysoce funkční neprůstřelné dveře S-D-1 jsou k dispozici s třídou požární ochrany T30, s klasifikací ochrany proti kouři podle DIN 4102 a jako RC3 odolné proti vloupání podle DIN EN 1627. Na přání jsou dveře k dispozici také se speciálním neprůstřelným zasklením včetně zesílených speciálních ocelových a nerezových zasklívacích lišt.

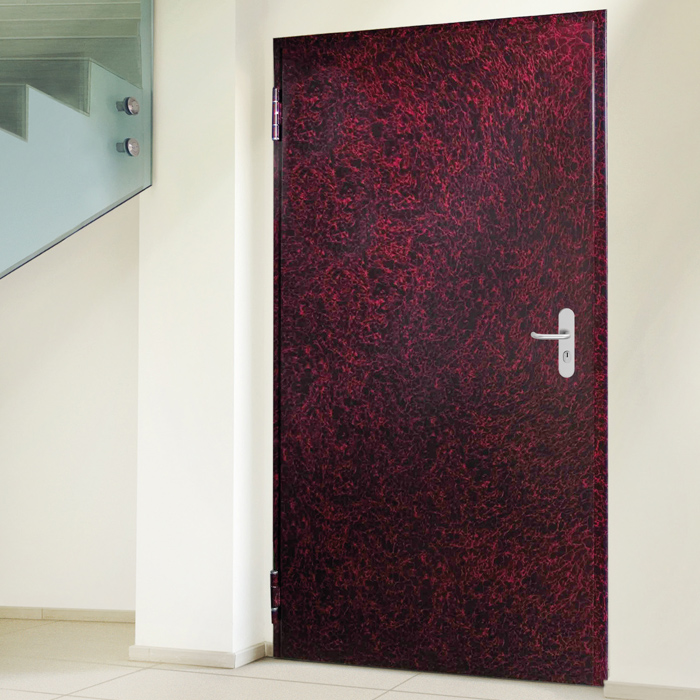

Design navzdory funkci Neprůstřelné dveře NovoPorta Premio - založené na modulární platformě - zaujmou jednotným vzhledem dveří v celé budově. To, zda jsou dveře neprůstřelné, protipožární nebo odolné proti vloupání, nelze poznat na první pohled - což je v komerční výstavbě jednoznačná výhoda.
Porovnání a vlastnosti dveří
Srovnání neprůstřelných dveří
| Označení dveří | Silný vroubek | T30 (EI2 30) | RS | Zvuková izolace | RC2 | RC3 | RC4 | Tepelně izolační | Také pro použití v exteriéru | DIN EN 14351-1 |
S-D-1 FB4 NS1) Dveře 1-křídlové | - | - | - | - | - | - | - | - | ||
S-D-2 FB4 NS1) Dvoukřídlé dveře | - | - | - | - | - | |||||
| 1) Odolnost proti střelám podle DIN EN 1522 FB4. Alternativně k dispozici také jako jednokřídlé dveře S-D-1 jako speciální třída odolnosti proti průstřelu VPAM APR 2006 zkušební stupeň P6. | ||||||||||
Přehled střeleckých tříd, typů zbraní a ráží
Přehled střeleckých tříd, typů zbraní a ráží
| Třídy odolnosti podle DIN EN 1522 a VPAM (výtah) | ||||||||
Třída | Typ zbraně | Ráže | Náboj | |||||
Typ | Hmotnost v g | Výrobce / typ | Rychlost v m/s * | Energie v J. * | ||||
DIN EN 1522 | FB 1 | Pušky | .22 lr | L/RN | 2,60 ± 0,1 | Winchester | 360 ± 10 | 168 |
FB 2 |
|
| FJ(1)/RN/SC | 8,00 ± 0,1 | DAG DM 41 | 400 ± 10 | 518 | |
FB 3 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
FB 4 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
.44 Rem. Mag. | FJ(2)/FN/SC | 15,60 ± 0,1 | 440 ± 10 | 1.510 | ||||
VPAM | P 4 | Ruční zbraň | .357 Mag. | FMJ/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
.44 Rem. Mag. | FMJ*/FN/SC | 15,60 ± 0,1 | Javelin | 440 ± 10 | 1.510 | |||
P 5 | .357 Mag. | FMs/CB | 7,1 ± 0,1 | DAG Special | 580 ± 10 | 1.194 | ||
P 6 | Pušky | 7,62 x 39 | FMJ/PB/FeC |
| M 43 | 720 ± 10 | 2.074 | |
* při nárazu | ||||||||
Naše značky pro vaši bezpečnost
Bezpečnost i ve složitých situacích s Novofermem ocelové dveře NovoPorta Premio s odolností proti průstřelu; k dispozici také v kombinaci s protipožární ochranou T30 / EI 30.
Další animace najdete na
Přehled vašich plusových bodů
- S ochranou proti střelám a vloupání
- Testováno podle DIN EN 1522 / 1523 na odolnost proti kulkám třídy FB 4 NS
- Na dveře bylo stříleno projektily z pistole ráže .44 Rem. Magnum, 357 Magnum. Zkoušky podle zkušebního stupně VPAM P6 byly provedeny se střelivem v ráži 7,62 x 39 mm pro útočnou pušku (AK-47) (FJ/PB/SC) v souladu s normou DIN EN 1522/1523.
- Jako jednokřídlý prvek v testu VPAM* APR 2006 úroveň 6 NS
- Lze použít např. pro bezpečnostní prostory na letištích, velkých nádražích nebo místech konání akcí, ale také pro exponované prostory v policejních a soudních budovách.
- Protože se do interiéru nedostávají žádné střepy, je Premio pro maximální bezpečnost označeno "NS = bez střepů".
Technologie a podrobnosti
TECHNICKÁ DATA PREMIO S-D
Technická data Premio S-D-1 a S-D-2
| Modely | S-D-1 | S-D-2 | |
| Třída odporu | RC3 | RC3 | |
| Schválené rozměry | |||
| Konstrukční rozměr (BR) Šířka min. - max. |
|
| |
| Světlý průchod (LD) (BR) Výška min. - max. |
|
| |
| Konstrukční rozměr (BR) (BRM) Šířka klapky min. - max. |
| - | |
| Světlý průchod (LD) Výška min. - max. |
| - | |
| Bezpečnostní vybavení | |||
| Počet bezpečnostních kolíků na křídlo | 2 (3) | 2 (3) | |
| Bezpečnostní zadlabací zámek PZ se speciální závorou | - | - | |
Neaktivní křídlový zámek (závora na hraně čelní desky) (s uzamykáním směrem nahoru a dolů) | - | - | |
| Bezpečnostní profilová vložka proti odvrtání | - | - | |
| Dveřní křídlo | |||
| Tloušťka dveřního křídla cca. | 64 | 64 | |
| Tloušťka plechu | 1,5 | 1,5 | |
| Silný přehyb (3stranný) | - | - | |
| Typ otevírání podle DIN |
|
| |
| Součinitel prostupu tepla podle DIN EN ISO 10 077-1 | Ud = 1,8 W/m2K | Ud = 1,9 W/m2K | |
| Stěny | |||
| Zdivo (pevnost kamene v tlaku ≥ 12) | ≥ 115 | ≥ 115 | |
| Beton (třída pevnosti ≥ 12/15) | ≥ 120 | ≥ 120 | |
Pórobetonové tvárnice/blok (pevnostní třída 4 / lepené) | ≥ 240 | ≥ 240 | |
Stěnové panely z pórobetonu (třída pevnosti 4 / lepené) | ≥ 240 | ≥ 240 | |
Instalační stěny F90-A/EI90 pro ochranu proti vloupání jako stěny s ocelovými trny (podle DIN 4.102, část 4, tabulka 10.2) nebo EN 13501-2 | ≥ 100 | ≥ 100 | |
Ocelová konstrukce (minimální tloušťka stěny ocelových profilů 4 mm) | - | - | |
| Možnost | |||
| Také s ochranou proti kouři | - | - | |
| Také zvuková izolace | 23 - 45 dB* | 22 - 43 dB* | |
| Také s prosklením | - | - | |
| Také s horním panelem | - | - | |
| Také s vějířovým světlem | - | - | |
| Zkušební protokol č. | 45-53/18 | 45-53/18 | |
Všechny rozměry v mm - možné - nemožné BR = stavební rozměr, RAM = vnější rozměr rámu, LD = světlý rozměr otvoru * Uvedené hodnoty útlumu zvuku jsou laboratorní hodnoty pouze pro plnokřídlé dveře. Laboratorní hodnota - 5 dB se vztahuje na hodnotu útlumu zvuku dosažitelnou na budově. | |||
