OCELOVÉ RÁMY

KOMFORTNÍ. SPOLEHLIVÉ. INDIVIDUÁLNÍ.

Pevné rámy, které vydrží všechno. Spolehnout se dlouhodobě na kvalitu je nejen uklidňující pocit, ale také dlouhodobě ušetříte spoustu peněz!

Stejně jako u jiných klíčových aspektů stavebních služeb (vytápění, instalatérství, elektroinstalace) je i v případě zárubní kvalita měřítkem všeho.

Dobrá ocelová zárubeň je rozměrově stabilní, bezpečně drží dveřní křídlo na svém místě a může zůstat na svém místě i v případě výměny dveřního křídla. U společnosti Novoferm "dobrá zárubeň" znamená: sedí jednou provždy, je robustní a stabilní a v každodenním životě snese opravdu všechno!

Proč ocelové rámy od společnosti Novoferm?

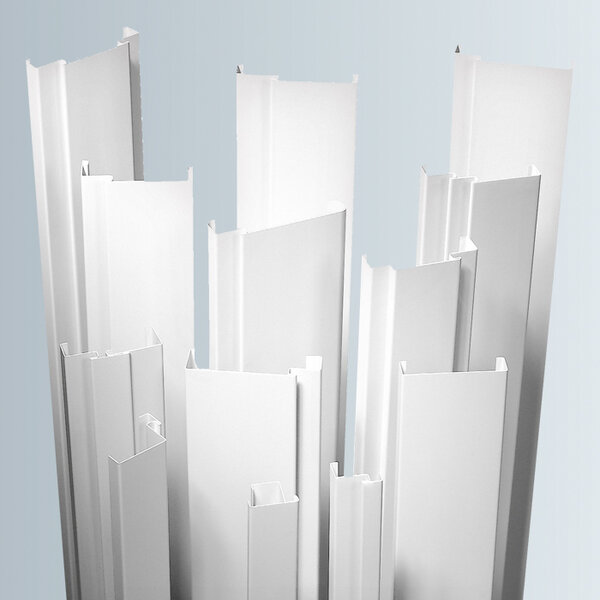

ROZMANITOST A ODOLNOST

Společnost Novoferm nabízí rámy pro všechny montážní situace pro svorníky, zdivo a speciální případy. Jsou robustní, rozměrově stabilní a chráněné proti korozi díky žárově pozinkovanému plechu podle DIN EN 10142, tloušťka plechu 1,5 nebo 2,0 mm, s vysoce kvalitním základním nátěrem jako ideálním podkladem pro finální nátěr.

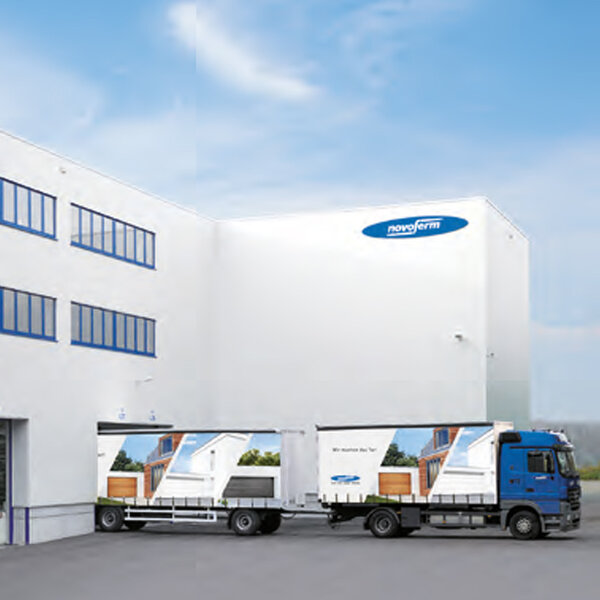

DVEŘE, BRÁNY, ZÁRUBNĚ PŘÍMO ZE SKLADU

V našem novém logistickém centru je k dispozici více než 1 000 produktů, které se vyrábějí ve čtyřech německých výrobních závodech.

ROZMĚROVÁ PŘESNOST

Rámy Novoferm se vyznačují přesnou geometrií profilů a rozměrovou přesností při dodržení nejužších tolerančních mezí (normy EN DIN / výrobní normy Novoferm).

PROGRAMY RYCHLÉHO DODÁNÍ

Využijte naše programy rychlého dodání mnoha variant rámů a provedení.

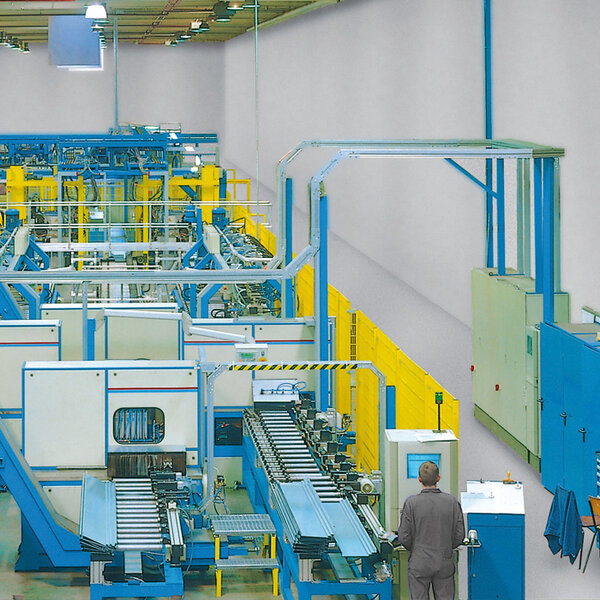

HIGH-TECH VÝROBA RÁMŮ

1. nezaměnitelný výběr dat pomocí čárového kódu
2. označování výrobků pomocí laserové tiskárny
3. plně automatické vkládání výseků
4. absolutní přesnost uložení

NOVOFERM ZARGEN-COMPENDIUM

Kompletní rámcový program Novoferm najdete na extranetu. Najdete zde množství bezplatných a účinných nástrojů, s jejichž pomocí můžete pozitivně ovlivnit nákupní rozhodování svých zákazníků.

RÁM PODLE VAŠEHO VÝBĚRU

Novoferm nabízí nejen širokou škálu rámů, ale také přesně ten správný výrobek pro všechny požadované typy stěn. Naše vysoké standardy kvality navíc zaručují rychlou montáž, vysokou stabilitu a trvanlivost. Robustní zárubně Novoferm přečkají několik generací dveří.

PRO UDRŽITELNOU BUDOUCNOST

Naše výrobky splňují požadavky na environmentální prohlášení o produktu (EPD) v souladu s normami ISO 14025 a EN 15804 Programu pro environmentální prohlášení o produktu Institutu Bauen und Umwelt e.V. (IBU), který vychází z normy EN 15804.

EPD podle ISO 14025 a EN 15804 Posouzení životního cyklu podle DIN ISO 14040/ 14044I / Pravidla pro kategorii výrobků (PCR) Dveře

NOBLE IN STEEL

Program rámů Novoferm doplňují rámy z nerezové oceli. Tyto rámy jsou k dispozici v exkluzivních průřezech a mají tloušťku plechu od 1,5 mm do 2 mm v závislosti na provedení. Zeptejte se svého specializovaného prodejce Novoferm na všechny podrobnosti o vybavení a možnostech použití.

UKÁZAT INDIVIDUALITU

Rám dveří a s ním spojené dveře jsou jako vizitka. A proto by také měly odpovídat příslušnému domu, místnosti a uživateli. Novoferm proto nabízí všechny barvy RAL podle vašeho výběru, design RAL, metalické barvy a další pro speciální ochranu. Možnost použití prášku proti graffiti.
Barevné rámy nabízejí následující výhody:
- Práškové lakování nejvyššího stupně schválení s atestem GSB.
- Vynikající odolnost proti povětrnostním vlivům
- Vysoký lesk a barevná stálost
- Velmi dobrá přilnavost
- Dobré antikorozní vlastnosti
- Vysoká tvrdost povrchu s dobrými mechanickými hodnotami
- vynikající odolnost proti oděru
- Teplota žíhání 195 °C

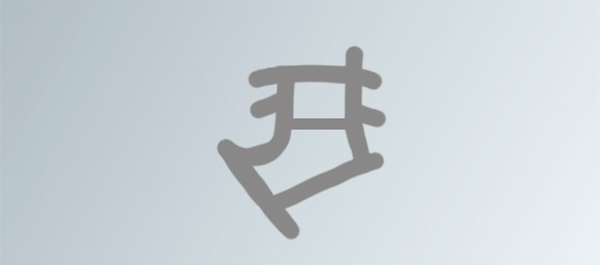

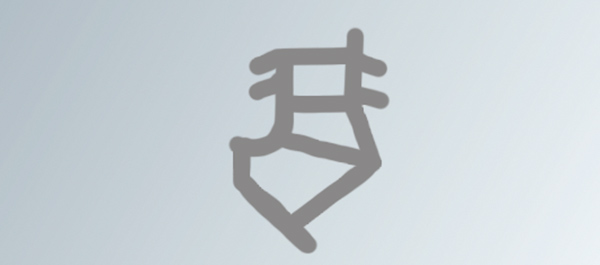

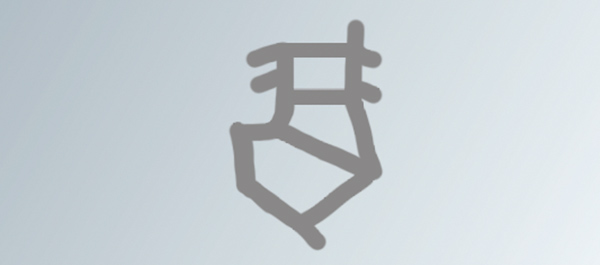

Přehled typů rámů

Zděné rámy , pevné jako skála a stabilní v hodnotě - to je tradiční, pevná konstrukční metoda. Moderní ocelové zděné zárubně od společnosti Novoferm jsou stejně stabilní - ideální pro všechny dveře.

Rámy s kolíky lze snadno a rychle použít v sádrokartonové konstrukci nebo v lehkých kolíkových stěnách. Díky tomu lze snadno splnit požadavky na nové obytné nebo pracovní prostory.

Demontované rámy pro všechny typy stěn , mnoho rámů Novoferm je k dispozici také v demontovaném stavu na vyžádání. Varianty rámů, které jsou skladem, lze doručit přímo příjemci zásilkovou službou ve velmi krátké době.

Nejdůležitější informace Demontované rámy

Toto video z oblasti rámů ukazuje výhody "demontovaných rámů" z hlediska přepravy, manipulace a montáže.

Další animace najdete na adrese

https://www.youtube.com/NovofermVideos

ZAJÍMAVOSTI A FUNKCE

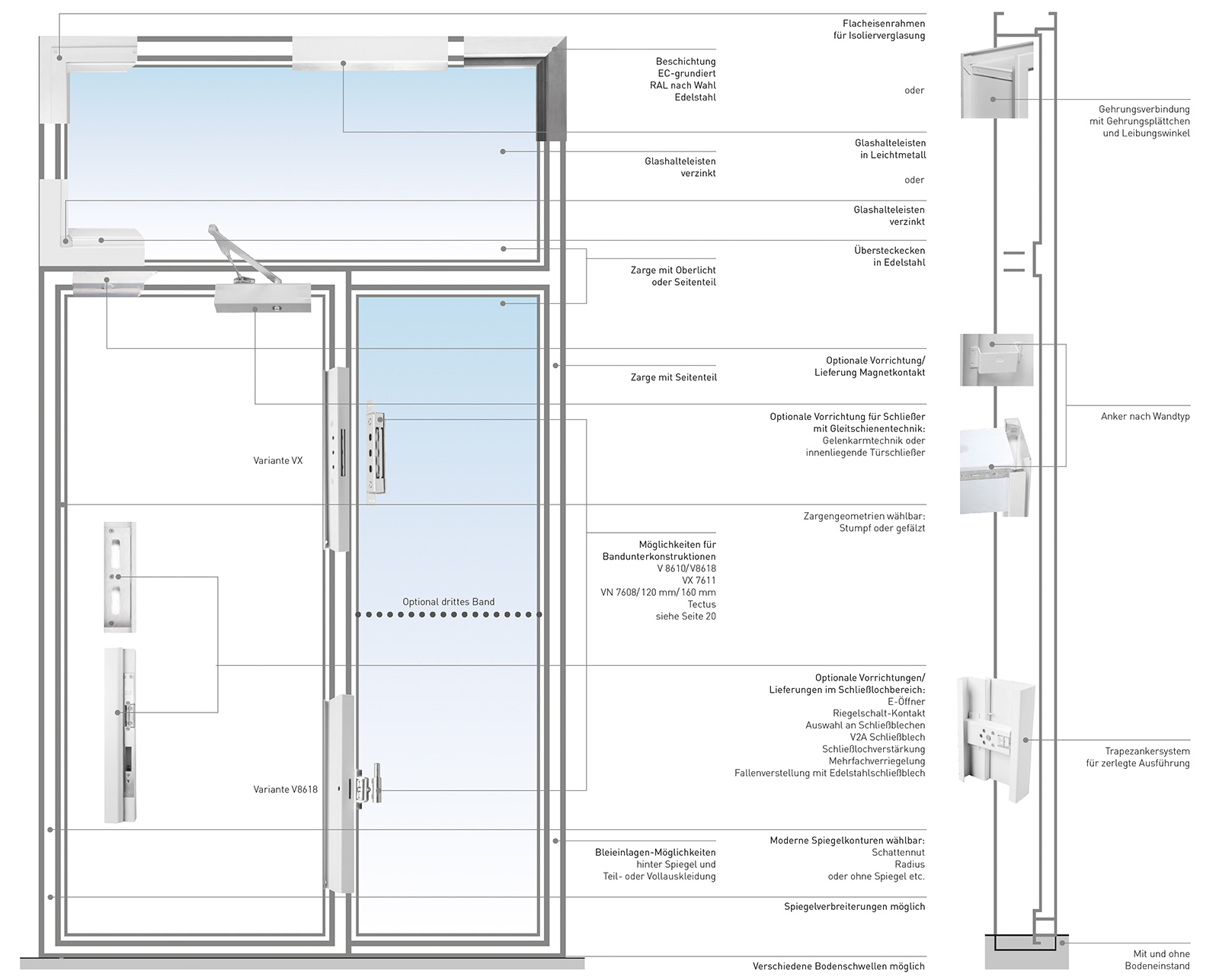

Dokonalost kolem rámu Novoferm

Programy rychlého dodání

STANDARDIZOVANÉ RÁMY

Kdispozici jsou: speciální rámy se standardním profilem ve standardních šířkách

jako rohové rámy
jako zděné rámy
jako rámy na čepy v jedno- a dvoudílném provedení

Provedení: Vroubkované, tloušťka plechu 1,5 mm, pozinkované a opatřené základním nátěremExpresní příplatek: 10 % z hrubé ceníkové cenyExpresní dodávka: Do 20 rámů, větší množství na vyžádání.

Vyberte si z následujících volitelných doplňků:

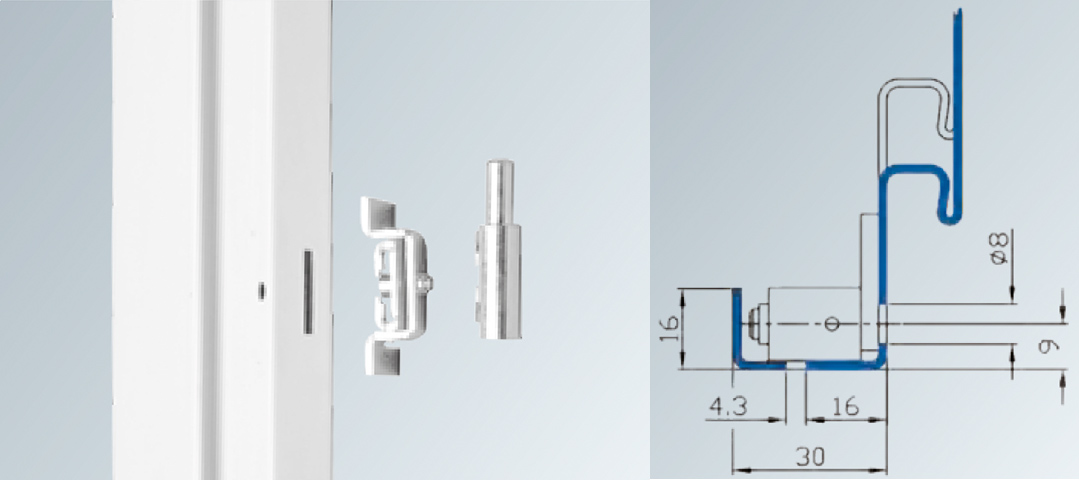

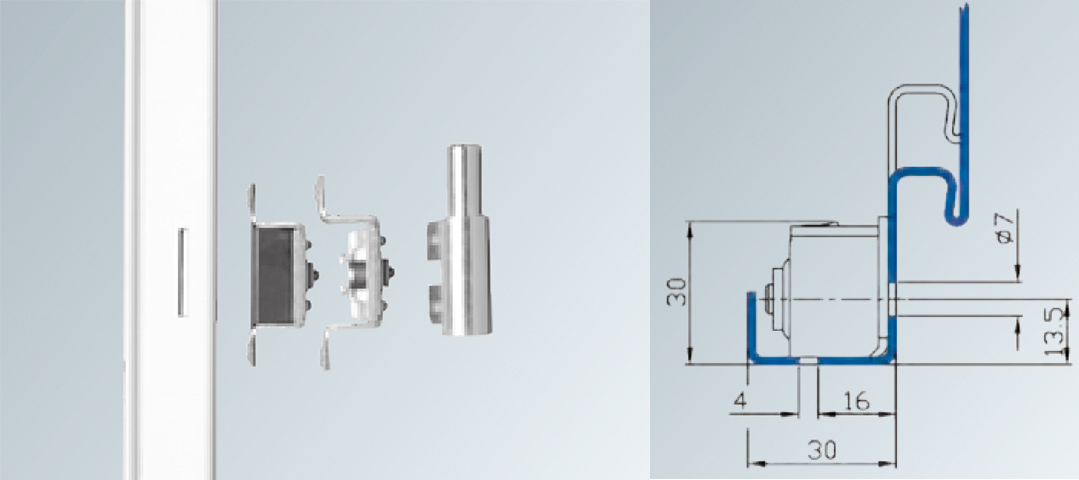

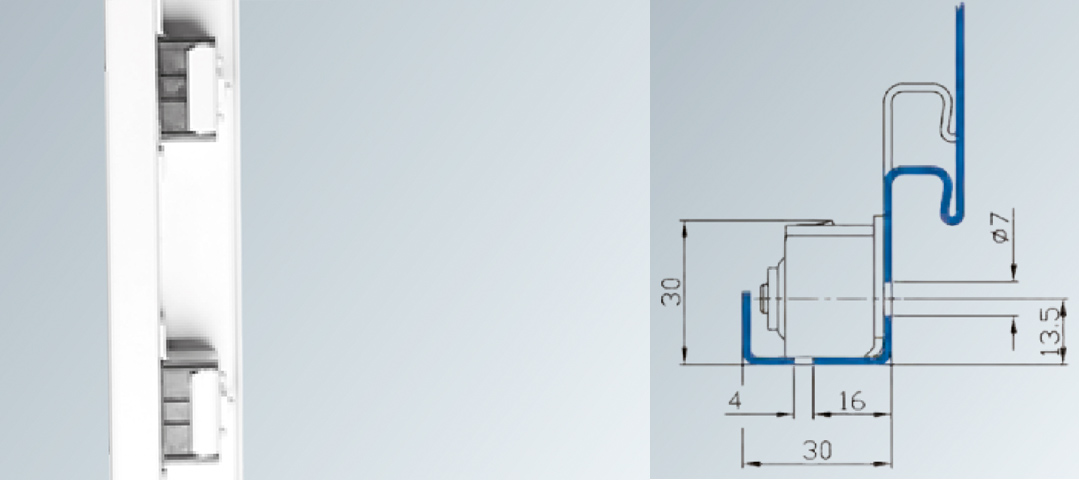

Alternativní podkonstrukce závěsů (VNGR, VNKL, VS 8939, VX)
Zesílení uzamykacího otvoru MSK 412
Variabilní výška pákové rukojeti
Vícebodový zámek 15 x 20 mm, otvor s drážkou (Pozor: při objednávce uveďte typ)
Variabilní vybrání v podlaze
Šířka BRM až 1 375 mm
Rám do výšky 2 250 mm BRM
Upevnění pro standard OTS

Logistika na míru: Objednávka do 9.00 hodin - doba výroby 3 dny. 4. den po objednání v regionálním skladu. Dodání z regionálního skladu podle známého plánu tras. 4. den po objednání přímé dodání ze závodu: Lze kombinovat se standardními položkami od jednoho ložné metru.

Demontovaný rám přímo k příjemci + 3 dny.

SPECIÁLNÍ ZARGEN

Kdispozici jsou: speciální rámy s jednoduchým vroubkováním, s dvojitým vroubkováním, průchozí a spojovací rámy.

jako rohové rámy
jako zděné rámy v jednodílném a dvoudílném provedení
jako rámy pro svorníky v jedno- a dvoudílném provedení

Provedení: s vrubem a na tupo, možná tloušťka plechu 1,5 a 2,0 mm, pozinkované a opatřené základním nátěrem.

Expresní příplatek: 10 % z hrubé ceníkové cenyExpresní dodávka: do 20 rámů, větší množství na vyžádání

Vyberte si z následujících volitelných doplňků:

- Alternativní podkonstrukce závěsů (VNGR, VNKL, VS 8939, VX).
Zesílení uzamykacího otvoru MSK 412
Variabilní výška pákové rukojeti
Vícebodový zámek 15 x 20 mm, otvor s drážkou (Pozor: při objednávce uveďte typ)
Variabilní vybrání v podlaze
Šířka BRM do 2125 mm
Rám do 2550 mm výška BRM pro vysoké dveřní křídlo
Možnost plynulé regulace šířky 60-500 mm v krocích po 5 mm
Možnost šířky okraje ústí 10-20 mm

Logistika na míru: Objednávka do 9.00 hodin - doba výroby 6 dní. 7. den po objednání v regionálním skladu. Dodání z regionálního skladu podle známého plánu tras. 7. den po objednání možná přímá dodávka ze závodu: Lze kombinovat se standardními položkami od jednoho ložné metru.

Demontovaný rám přímo k příjemci + 3 dny.

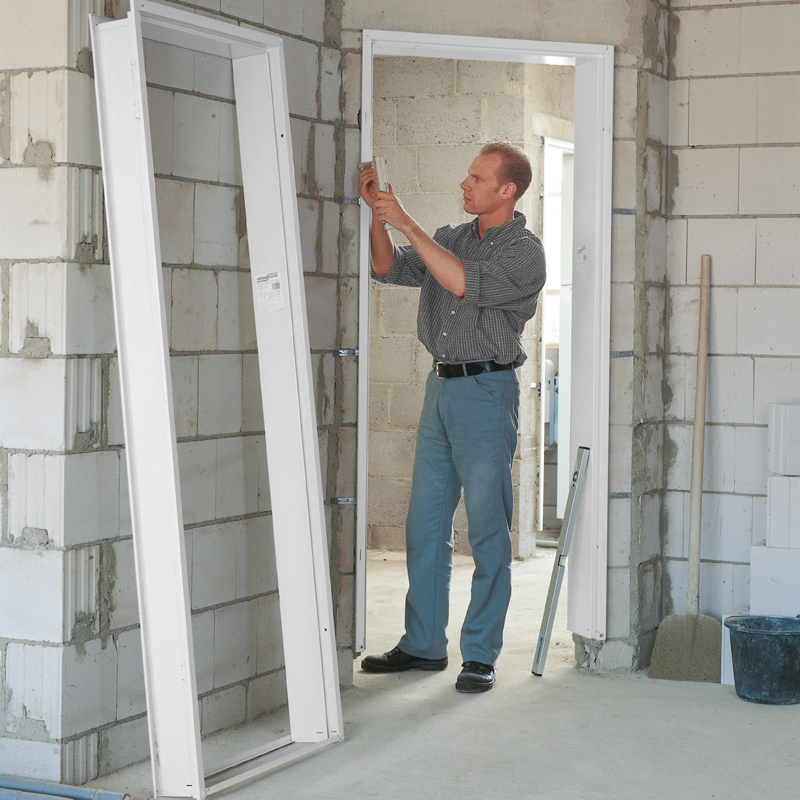

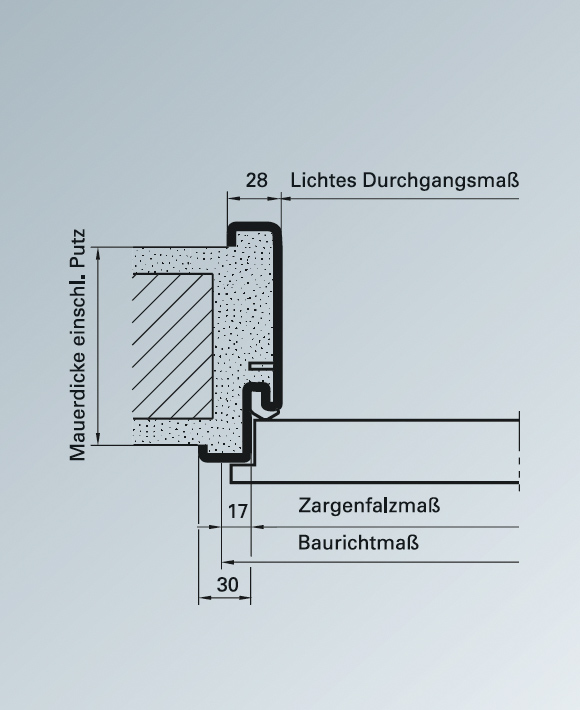

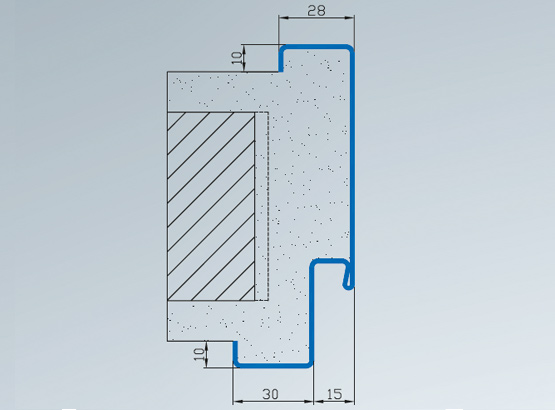

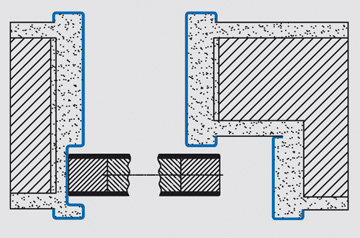

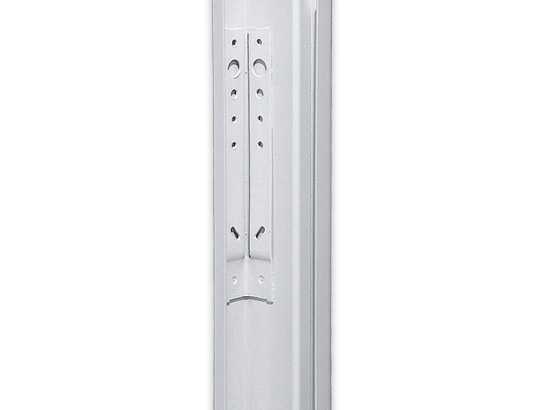

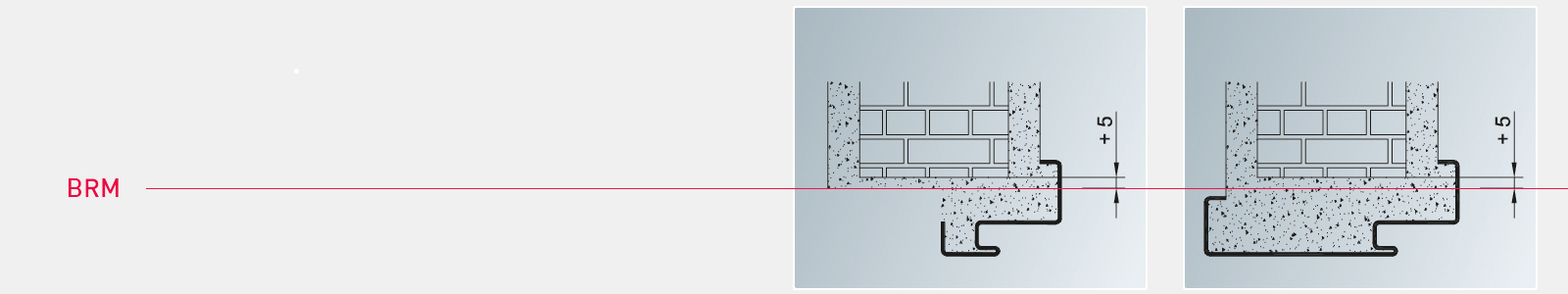

Detaily zděných rámů

Pevná a hodnotově stabilní - to je tradiční, pevná konstrukční metoda. Moderní ocelové zděné zárubně od společnosti Novoferm jsou stejně stabilní - ideální pro všechny dveře.
Standardní zárubně Novoferm (podle DIN 18111) jsou k dispozici v mnoha variantách a jsou vybaveny speciálními systémy pro montáž široké škály závěsů.

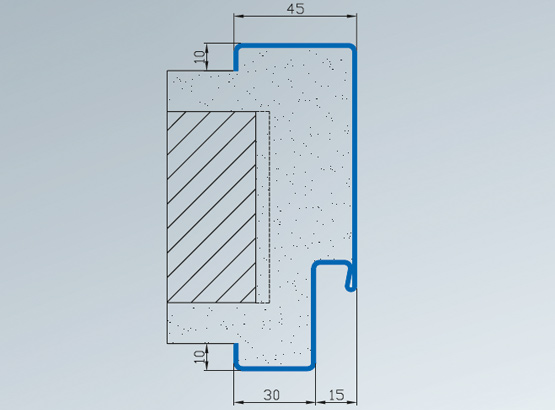

ECKZARGE (EZS) PROFIL 21

Pro dveře s falcem
S 30 mm výklenkem v podlaze
Lze použít s přivařenými kapsami pro závěsy těsnými vůči maltě V 8610 L/ R
Se 6 přivařenými rohovými kotvami
Jednoduchá montáž
Skladová položka

ECKZARGE (EZS) PROFIL 21

Podmínka dodání

Podmínky montáže

OBVODOVÝ RÁM (UZS) PROFIL 23

Pro dveře s falcem
S 30 mm výklenkem v podlaze
Lze použít s přivařenými kapsami pro závěsy těsnými vůči maltě V 8610 L/ R
Všestranné možnosti použití
Skladová položka

OBVODOVÝ RÁM (UZS) PROFIL 23

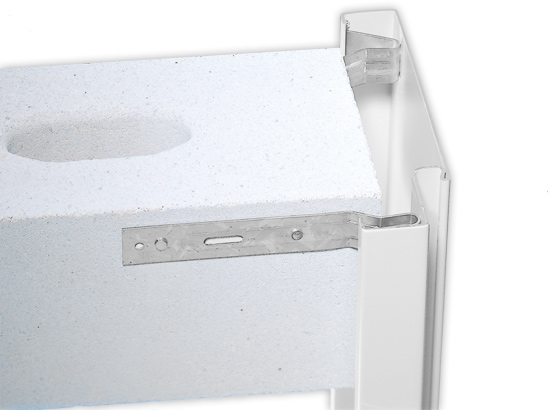

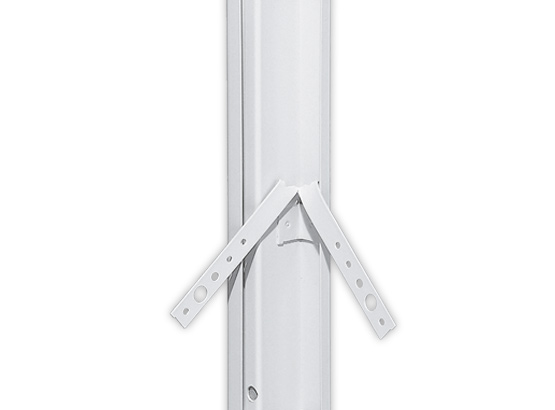

Kotva Ruck-Zuck

8 kusů dodávaných volně
K dostání také jako kotva do spoje
Rychlá a stabilní instalace
Technicky propracované
Možnost individuálního umístění (dodržujte DIN!)

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

Pro dveře s falcem
S 30 mm výklenkem v podlaze
Lze použít s přivařenými kapsami pro závěsy těsnými vůči maltě V 8610 L/ R
S maximální antikorozní ochranou proti agresivní omítce

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

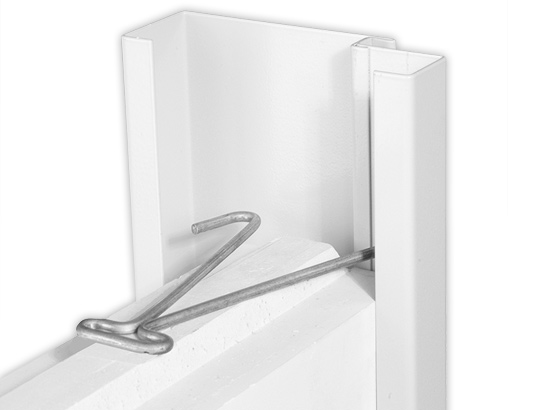

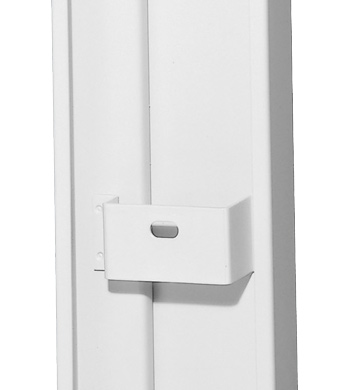

Drátěné kotvy

6 kusů dodávaných volně
Instalace na stěnu
Jednoduchá a stabilní instalace
Praktická a racionální

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Pro dveře s falcem
Bez výklenku v podlaze
Lze použít s přivařenými kapsami pro závěsy V 8618 L/ R
Čistá a rychlá montáž
Pro dodatečnou montáž
Skryté šroubování v těsnicí drážce
Díky snadné demontáži lze znovu použít
Skladová položka

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Upevňovací kotva

Přivařená trapézová kotva pro upevnění předního pláště
Pro všechny typy stěn
Vysoká stabilita trapézové kotvy
Jednoduchá instalace díky integrovanému kotevnímu držáku
Vysoká torzní tuhost díky speciální geometrii kotevního systému

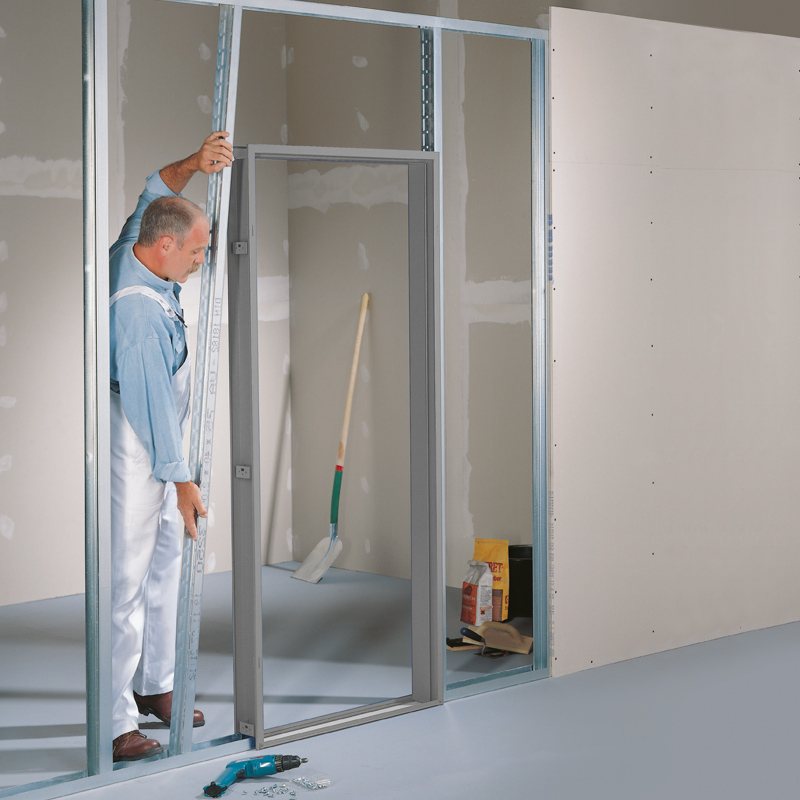

Podrobnosti o rámečcích pro čepy

Život se mění - a s ním i nároky na obytný nebo pracovní prostor. Je třeba vytvářet a dále rozvíjet nové prostory. Se špaletovými rámy Novoferm to není problém, protože je lze rychle a snadno instalovat jedinečným způsobem.

Rámy Novoferm jsou klasicky pevné, inovativně moderní a obzvláště bezpečné.

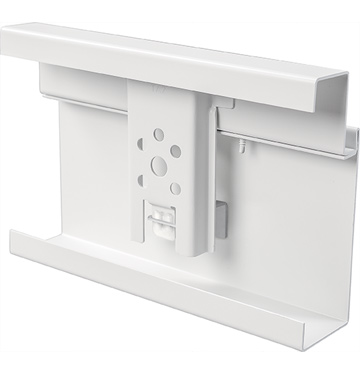

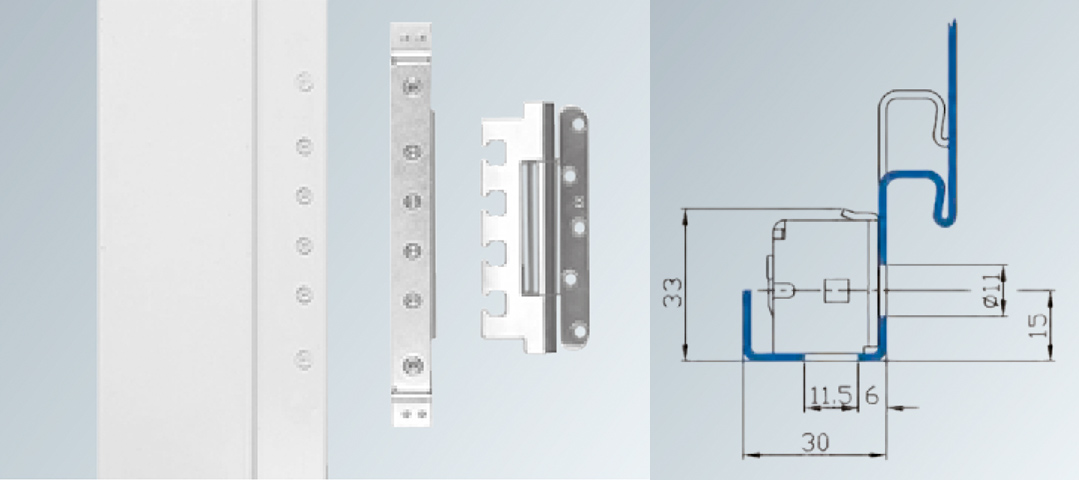

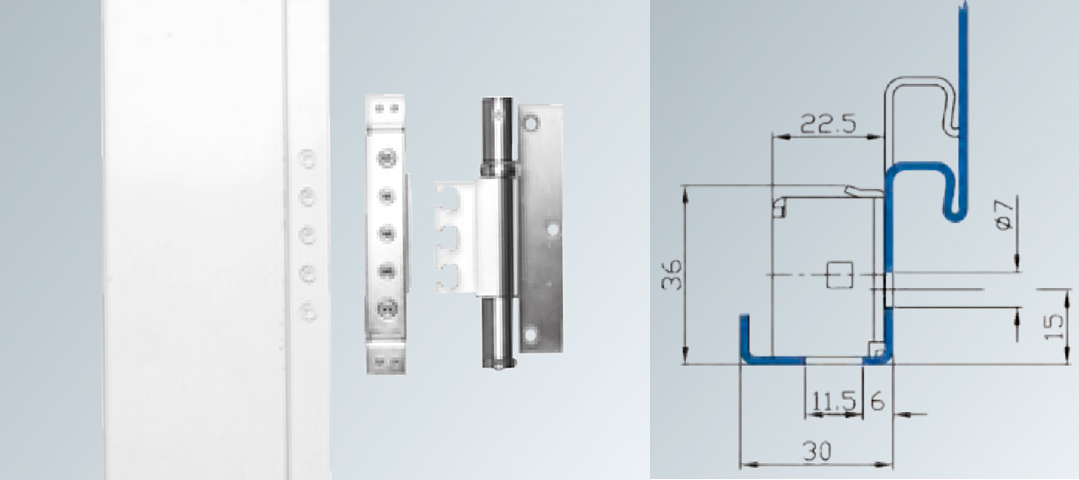

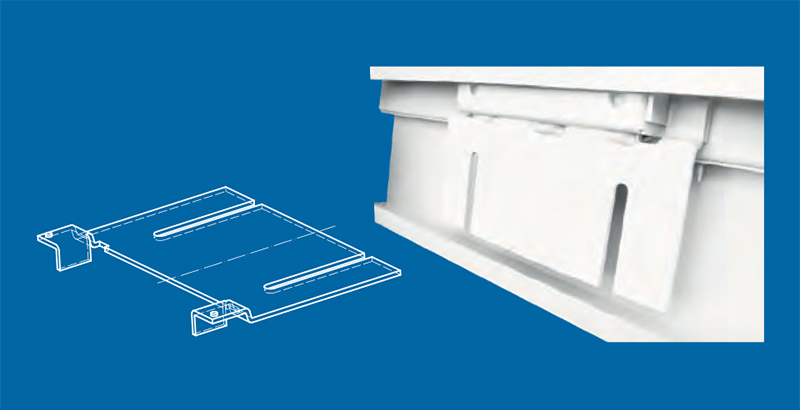

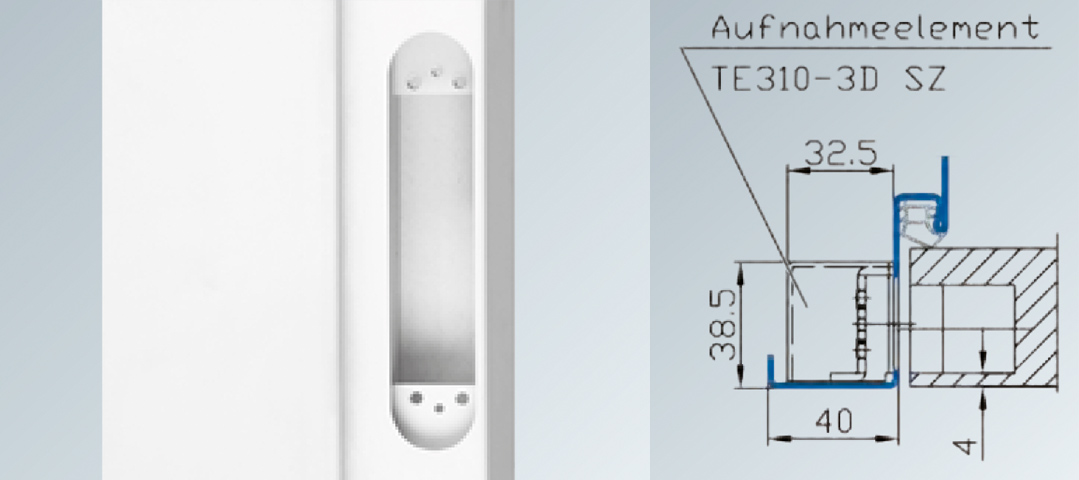

MONTÁŽNÍ DESKA PRO ZESÍLENÍ ZÁVĚSŮ PRO TĚŽKÁ DVEŘNÍ KŘÍDLA

V moderní výstavbě nemovitostí se neustále zvyšuje počet funkčních dveří s vysokou hmotností dveřního křídla. Zároveň se vnitřní příčky staví co nejtenčí. Velmi oblíbenými se staly tenké příčky se 100 mm nebo 125 mm čepovými rámy. Pro zajištění dlouhodobé funkčnosti dveřních prvků je obzvláště důležité, aby se zatížení dveřního křídla optimálně přenášelo na spodní konstrukci stěny. Právě to zajišťuje nová montážní a výztužná deska pro podkonstrukci závěsů systému VX, která je součástí dodávky z výroby. Tato volitelná speciální výztužná deska je přivařena přímo k podkonstrukci závěsu a poté pevně spojena s UA profilem stěny s rámem čepu.

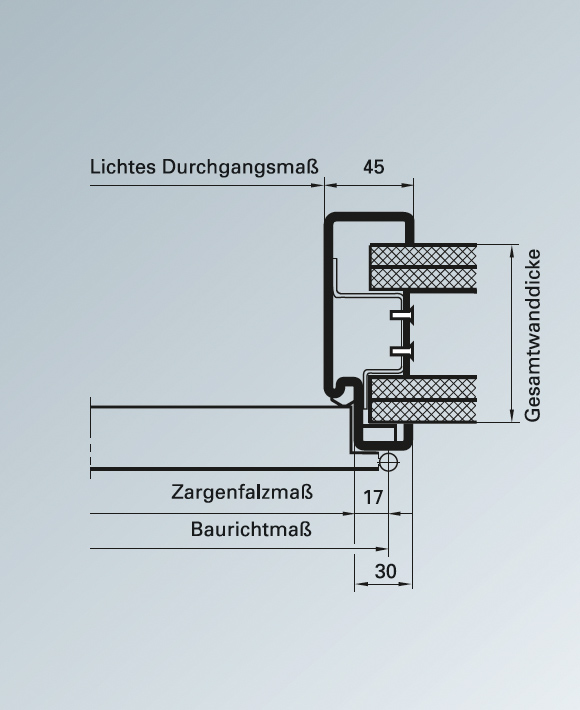

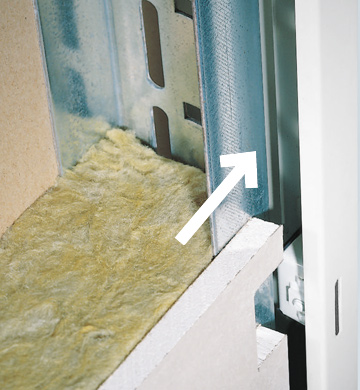

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 1645

Pro dveře s falcem
Standardní provedení s 16mm falcem
Bez vybrání v podlaze
Lze použít podkonstrukci závěsu V 8618 L/ R
Se speciálně přizpůsobenými díly rámu V 8100/ 18 (nejsou součástí dodávky).
Bez zapuštění sádrokartonových desek
S přivařenými kotvami s víčkem, možnost jednoduchého nebo dvojitého obložení
Skladové položky

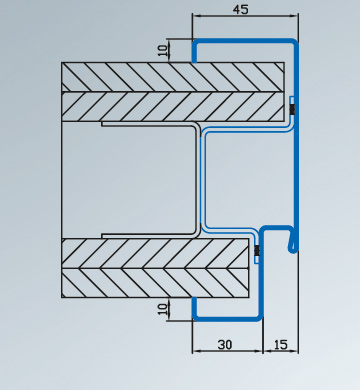

STOJANOVÝ STĚNOVÝ RÁM (ZGK) PROFIL 23/ 0045

STÄNDERWANDZARGE (ZGK) PROFIL 23/ 0045

Pro dveře s falcem
Konvenční falcování 10 mm, vizuálně stejné provedení jako zděné zárubně.
Bez zapuštění do podlahy
Lze použít podkonstrukci závěsu V 8610 L/R
Pro kapsy závěsů a ochranné schránky ve stěně je nutné provést zářezy.
S přivařenými kotvami s víčky, možnost jednoduchého nebo dvojitého obložení

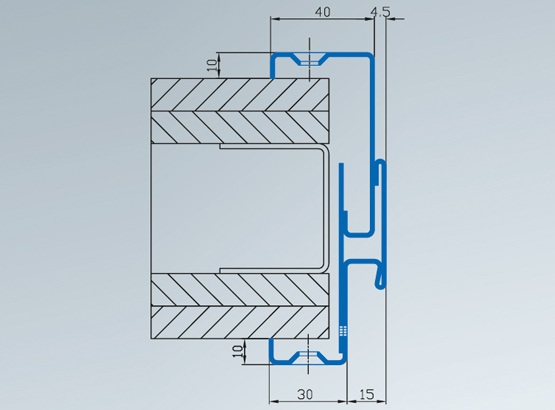

DVOUPLÁŠŤOVÝ RÁM PRO DODATEČNOU MONTÁŽ PROFILU 2140/ 1645

2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFIL 2140/ 1645

Pro dveře s falcem
Bez výklenku v podlaze
Lze použít podkonstrukci závěsu V 8618 L/R
Čistá a rychlá montáž
Pro dodatečnou montáž
Skryté přišroubování v těsnicí drážce
Opakovaně použitelný díky snadné demontáži
Vysoká stabilita
Skladová položka

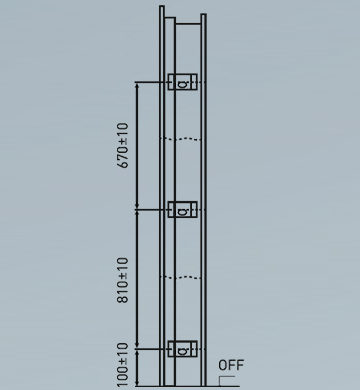

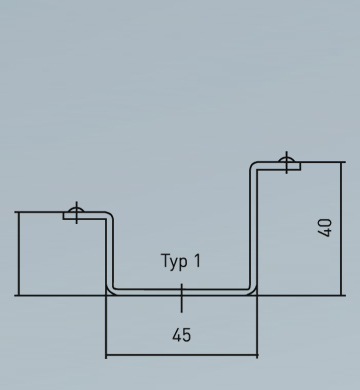

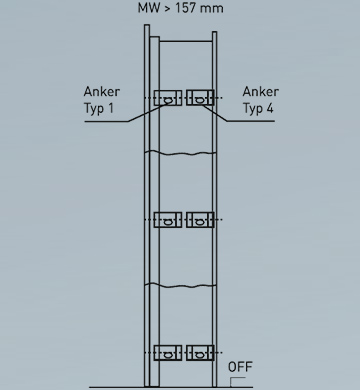

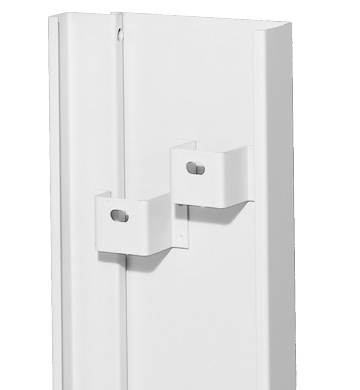

KOTVA PRO STÄNDERWERK

Trubková kotva

Standardní velikosti jednořadé
Větší šířky čelistí uspořádané ve dvou řadách posunutých nebo vedle sebe

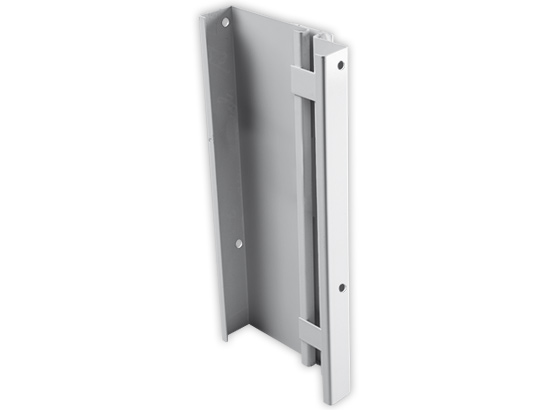

Podrobnosti Demontované rámy

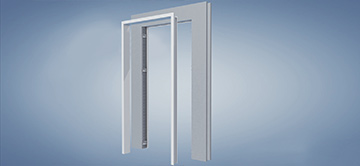

DEMONTOVANÉ RÁMY PRO VŠECHNY TYPY STĚN

Na přání je mnoho variant rámů Novoferm k dispozici také v demontovaném stavu pro rychlé dodání a obzvláště snadnou a bezpečnou přepravu. Varianty rámů, které jsou skladem, mohou být doručeny přímo příjemci ve velmi krátké době prostřednictvím zásilkové služby. Při objednání do 10:00 hodin je to obvykle následující pracovní den.
S novou trapézovou kotvou je také montáž variant dvouplášťových profilů velmi jednoduchá, rychlá a bezpečná.

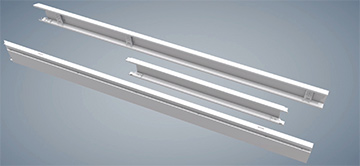

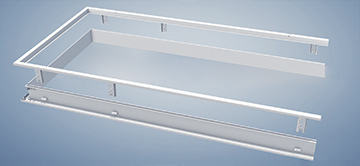

Rozloženo na tři praktické samostatné části
Dodává se v kompaktním balení
Optimální ochrana proti poškození při přepravě
Obzvláště snadné skladování
Snadná přeprava autem
Rychlá a levná přeprava
Snadná manipulace na staveništi

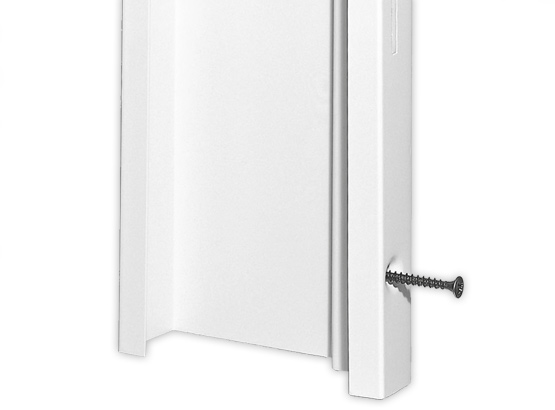

IDEÁLNÍ PRO DODATEČNOU MONTÁŽ

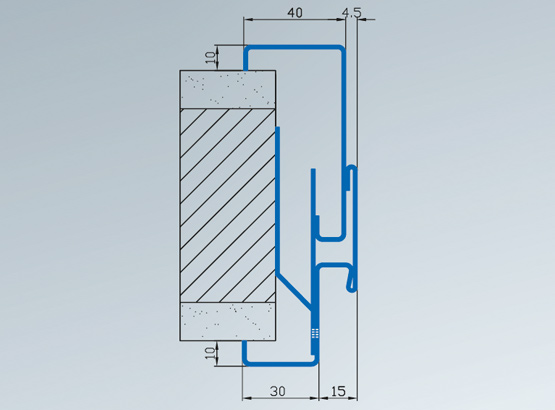

PROFIL 2140

PROFIL 2140: DVOUDÍLNÝ RÁM - ŠROUBUJE SE DO TĚSNICÍ DRÁŽKY - PRO VŠECHNY TYPY STĚN

Pro dveře s falcem a dveře bez falce
Dobře se hodí do hotových místností
Snadná instalace díky speciálním kotvám, také pro pultový rám
Skryté přišroubování v těsnicí drážce
Opakovaně použitelný rám

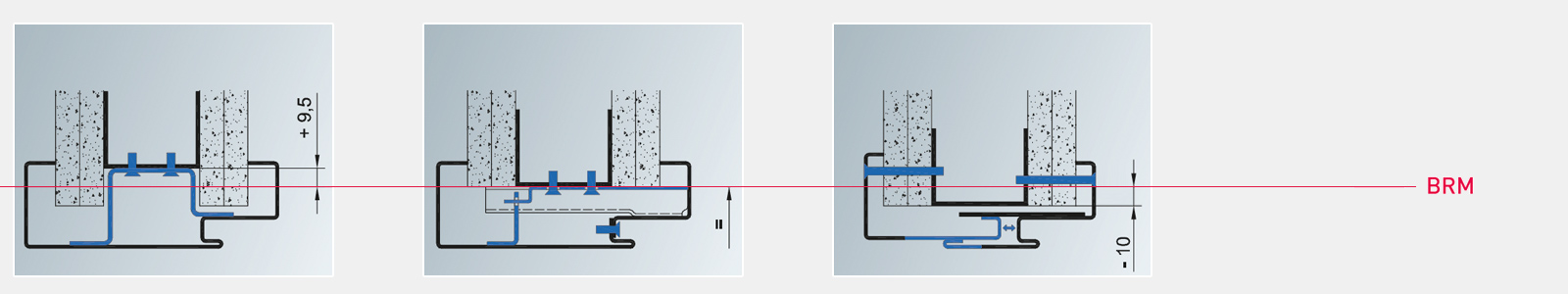

PROFIL 2150

PROFIL 2150: DVOUDÍLNÝ RÁM - S TOLERANCÍ ŠÍŘKY LÍCE PRO ZDIVO

Variabilní šířka čelistí -8 / +10 mm
Možnost všech geometrií profilů (např. posuvné dveřní rámy před stěnou)
S viditelnou dělící spárou
S rohovými kotvami v zákrytu

PROFIL 2150

PROFIL 2150: DVOUDÍLNÝ RÁM - S TOLERANCÍ ŠÍŘKY ČELA PRO SLOUPKY

Variabilní šířka otvoru -8 / +10 mm
Možnost všech geometrií profilů (např. posuvné zárubně před stěnou)
S viditelnou dělící čarou
Montáž šrouby do příčle

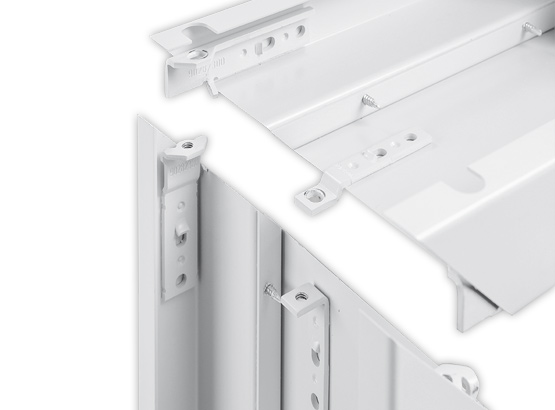

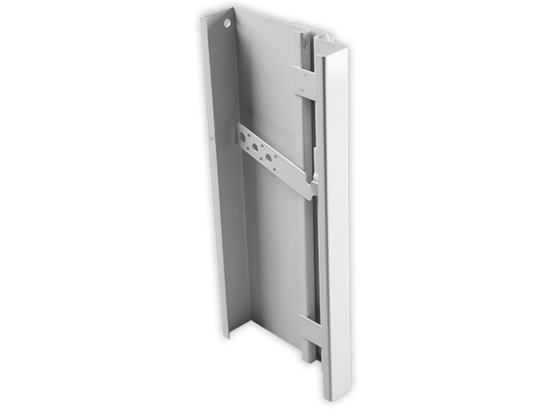

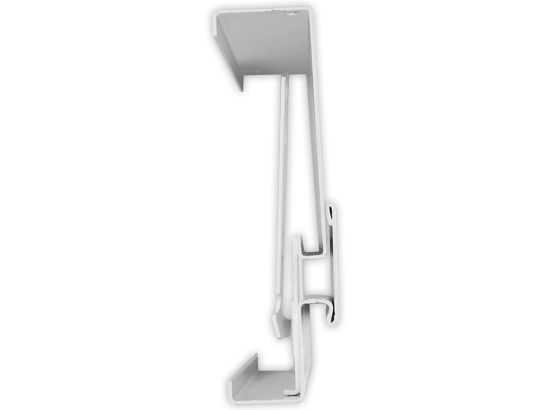

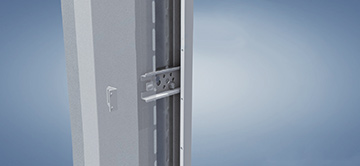

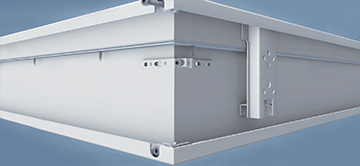

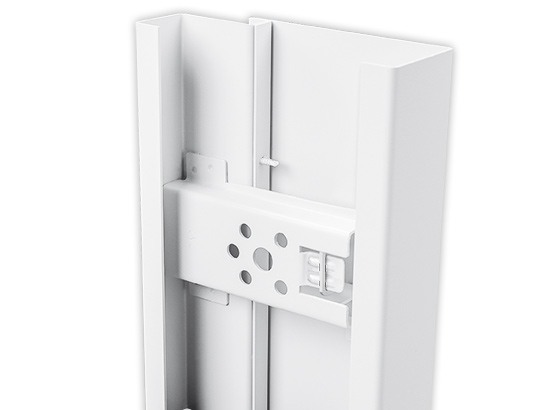

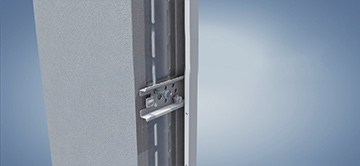

DEMONTOVANÁ KONSTRUKCE RÁMU A TRAPÉZOVÝ KOTEVNÍ SYSTÉM

Přesně lícující rohové spoje rámu instalované z výroby
Stabilní trapézové kotvy v přední části rámu
Snadná instalace protiplechu díky speciální geometrii kotevního systému
Speciální kotva protikusu, tečkovaná v odhalení protikusu
Pro rozměrově přesné otvory v rámu s čepy není třeba trapézové kotvy překrývat.

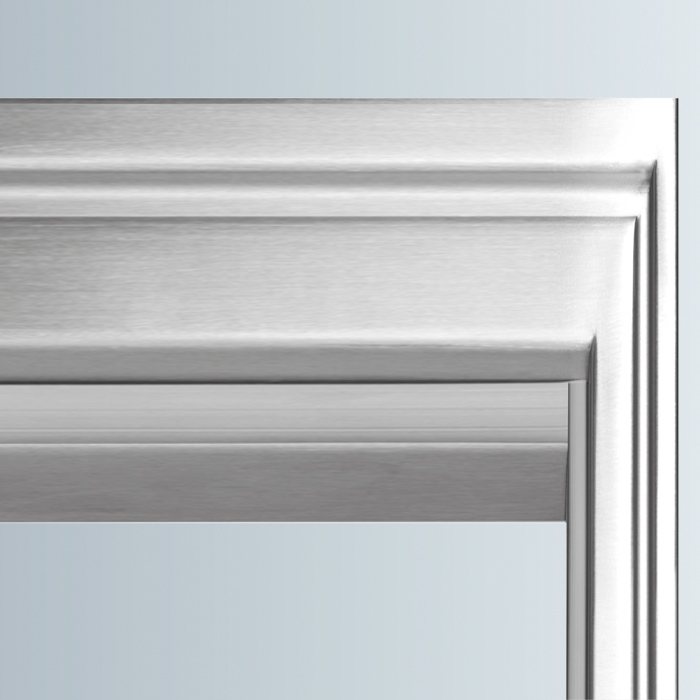

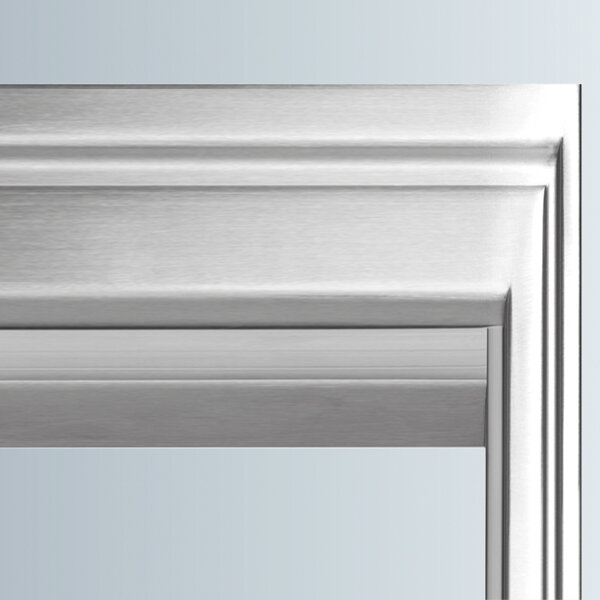

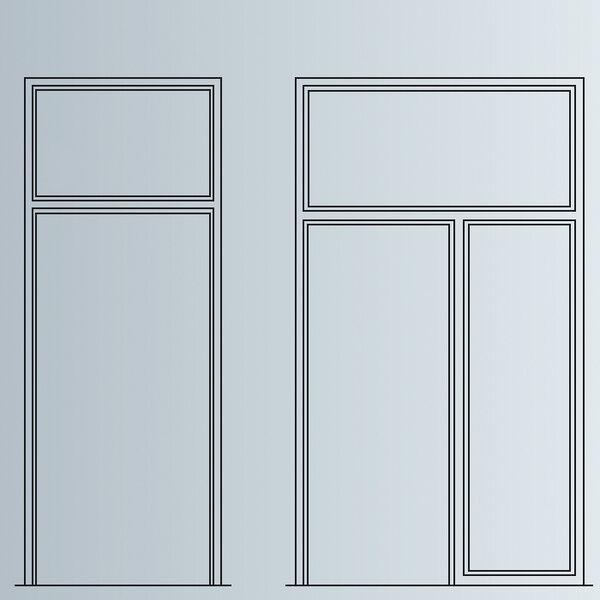

Speciální rámy a povrchy

RÁMY PRO KAŽDOU APLIKACI

Rámy z nerezové oceli bodují nejen svým atraktivním vzhledem, ale také odolností vůči vlhkosti. Rámy z nerezové oceli se zpravidla používají v prostředí, kde je vyžadována vysoká úroveň čistoty.

Materiál: V2A = WST 1.4301 / V4A = WST 1.4571 (pouze 1,5 mm)Tloušťkaplechu: 1,5 nebo 2 mm Nerezové rámyz oceli Nerezové rámy doplňují program rámů Novoferm. Tyto rámy jsou k dispozici v exkluzivních průřezech a mají tloušťku plechu od 1,5 mm do 2 mm v závislosti na provedení.

Zeptejte se svého specializovaného prodejce Novoferm na všechny podrobnosti o vybavení a možnostech použití.

UKÁZAT INDIVIDUALITU

Rámy Novoferm se vyznačují přesnou geometrií profilů a rozměrovou přesností při dodržení nejužších tolerančních mezí (normy EN DIN / výrobní normy Novoferm). Rám a s ním spojené dveře jsou jako vizitka. A proto by měl také odpovídat příslušnému domu, místnosti a uživateli. Novoferm proto nabízí všechny barvy RAL podle vašeho výběru, design RAL, metalické barvy a další pro speciální ochranu. Možnost použití prášku proti graffiti.

Barevné rámy nabízejí následující výhody:

Práškové lakování nejvyššího stupně schválení s atestem GSB.
Vynikající odolnost proti povětrnostním vlivům
Vysoký lesk a barevná stálost
Velmi dobrá přilnavost
Dobré antikorozní vlastnosti
Vysoká tvrdost povrchu s dobrými mechanickými hodnotami
vynikající odolnost proti oděru
Teplota žíhání 195 °C

PRO UDRŽITELNOU BUDOUCNOST

Naše výrobky splňují požadavky na environmentální prohlášení o produktu (EPD) v souladu s normami ISO 14025 a EN 15804 Programu pro environmentální prohlášení o produktu Institutu Bauen und Umwelt e.V. (IBU), který vychází z normy EN 15804.

EPD podle ISO 14025 a EN 15804
Posouzení životního cyklu podle normy DIN ISO 14040/ 14044
Pravidla pro kategorii výrobků (PCR) Dveře

Přehled vašich plusových bodů

Vysoká stabilita a odolnost
Široká nabídka rámů pro všechny montážní situace

Rámové konstrukce, zděné konstrukce a zvláštní případy
Téměř všechny varianty rámů jsou k dispozici také v demontovaném stavu

TECHNOLOGIE A PODROBNOSTI

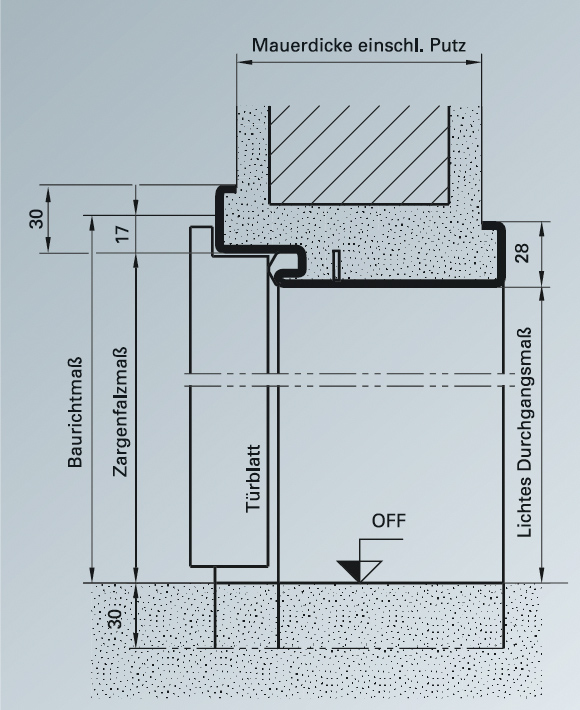

TECHNICKÉ ÚDAJE RÁMŮ PRO ZDIVO A BETON

Rozměrová tabulka pro ocelové rámy Novoferm			Standardní rámy pro zdivo, sádrokartonové stěny a kámen Ytong	Standardní rámy pro zdivo, sádrokartonové stěny a kámen Ytong
Celkové rozměry (viz DIN 18100)	Rozměry vroubkování rámu (viz DIN 18111)	Čirý rám volný prostor rozměry (viz DIN 18111)	Jmenovitá velikost otvoru ve stěně Rozměr pláště (RBM)	Jmenovitý rozměr otvoru ve stěně Rozměr skořepiny (RBM)
Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška
750 x 1.875 1^{) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 2⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 1^{) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 1⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 1^{) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 1^{) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾Celkové rozměry a související rozměry nejsou zahrnuty v DIN 18111 ²⁾ Standardně pouze pro rohové rámy ³⁾ Není skladem

ZEDNICKÉ RÁMY

Šířka úst
Standardní rámečky Novoferm
	Pro zdivo	Pro omítnuté stěny
80	-	-
90	-	-
100	-	-
130	-	-
145	-	-
160	-	-
175	-	-
205	-	-
270	-	-
290	-	-
330	-	-

Svislý řez Rám s nadpražím

Vodorovný řez Rám se stěnou Zdivo

TECHNICKÉ ÚDAJE RÁMY PRO SUCHOU VÝSTAVBU

Standardní rámy pro čepové rámy, profil 23/1645	Dvoudílné v drážce šroubované Profil 2140/1645	2dílné s dělící čárou Profil 2150/0040
Kotevní poloha Pozor! Montáž podél stěny	Jmenovitý rozměr (= instalační rozměr)	Jmenovitý rozměr otvoru ve stěně	Vnější rozměry dveřního křídla (typový rozměr, viz DIN 18101)
Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Šířka úst

Standardní rámečky Novoferm

Pro stěny se svorníkovými rámy

75

100

125

150

Vodorovná část Rám s rámem pro stěnové trny

Svislý řez Rám s nadpražím

Možnosti a řešení

Eckzarge

Rohový rám s rádiusem

Dvojitý rohový rám

Dvojitý rohový rámse stínovou drážkou

Rohový rám tělocvičny

Okolní rám

Obvodový ráms poloměrem

Obvodový rám se stínovou drážkou

Dekorativní vroubkovaný rám se stínovou drážkou

Dvojitý rám dveří s rádiusem

Rám s dvojitým vroubkováním

Rám s dvojitým vroubkováním a jednostrannou stínovou drážkou

Rám kyvadlových dveří

Průchozí rám se stínovou drážkou

Rám dilatační spáry

Obvodový ráms olověnou vložkou (ochrana proti záření)

Rám posuvných dveří Probíhající ve stěně (svislá část)

Rám posuvných dveří Probíhající ve stěně (vodorovná část)

Rám posuvných dveří před stěnou (svislá část)

Rám posuvných dveří Běh před stěnou (vodorovná část)

Rám posuvných dveří předsazený před stěnu se skleněným dveřním křídlem (svislá část)

Rám posuvných dveří probíhající ve výklenku (vodorovná část)

Rám posuvných dveří s instalační krabicí (vodorovná část)

Rám posuvných dveří před stěnou Dvoudílné provedení (svislá část)

Dvoudílný rám pro všechny typy stěn

Dvoudílný ráms rádiusem

Rám bez zrcadla

Dvoudílný ráms tolerancí šířky čelistí

dvoudílný ráms tolerancí šířky čelistí a stínovou drážkou

Okenní rámpro jednostranné zasklení

Okenní rámpro dvojité zasklení

Možné instalační situace

Instalacerohového rámu Hmoždinka s kotvou rohového rámu na stěnu a odkrytí

Montážrohového rámu Hmoždinky s kotvou rohového rámu pouze v oblasti odhalení (odkryté zdivo)

Rohový ráms děrováním hmoždinek v oblasti drážky (renovace)

Rohový rám Svařovaná montáž na hmoždinkovou konzolu

Obvodový rám Svařovaná instalace na hmoždinkovou konzolu (odkryté zdivo)

Okolní rám Instalace pomocí rychloupínací kotvy (standardní) nebo kotvy na spáry (obnažené zdivo).

Obvodový rám Instalace injektáže pomocí vlnitých kotev

Obvodový rám pro sádrokartonové desky, montáž pomocí drátěné kotvy

Obvodový rám Instalace s přivařenou plochou kotvou metodou lití do betonu

Okolní rám Instalace s uvolněnou vrtulovou kotvou (betonové stěny)

Obvodový ráms děrováním otvorů pro hmoždinky v odkrytí

Dvoudílný rám pro obklopení Není možné použít žádný nátěr podle vzorníku RAL

Rohový a pultový rám Svařovaná instalace na hmoždinkovou konzolu (odkryté zdivo)

Rám s čepy GK Šroubová montáž na U-kotvy

Rám s čepy GK Montáž šroubem přes příčník

2dílný prostorový rám Instalace šrouby do otvoru (vhodné pro všechny typy stěn)

2dílný rám s tolerancí šířky čelistí, šroubová montáž se zrcadlem

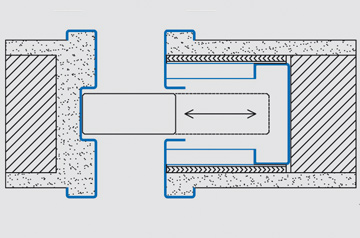

Teleskopický rám pro univerzální přizpůsobení na místě, vhodný pro všechny typy stěn

Okolní rám Instalace s uvolněnou vrtulovou kotvou (betonové stěny)

Obvodový rám s olověnou vložkou (ochrana proti záření)

Pásové podkonstrukce

NENÍ NASTAVITELNÝ VE 3-D

Typ	Typ Popis	Typ pásu	Nosnost
V 8610	Pozinkovaný (volitelně V2A)	V 8000	60 kg
	DIN vpravo a vlevo	V 8100	80 kg
	Těsnění pro maltu	VN 8939/100	100 kg
	Více než 200 možných kombinací

Typ	Typ Popis	Typ pásu	Nosnost
V 8618	Pozinkovaný (volitelně V2A)	V 8000/18	60 kg
	DIN vpravo a vlevo	V 8100/ 18	80 kg
	Více než 200 možných kombinací

Typ	Typ Popis	Typ pásu	Nosnost
Dvojitá kapsa naopasku	Montážní prvek VARIANT V 8600 nebo V 8610	VN 8938/ 160	150 kg
	Lze použít vlevo nebo vpravo
	Funkční oblast: Protipožární ochrana, ochrana proti kouři
	Pozinkované

3-D NASTAVITELNÝ

Typ	Typ Popis	Typ pásu	Nosnost
VX 7611	S vysokou nosností	VX 7729/ 100	100 kg
	Pro dveře s falcem a bez falce	VX 7939/ 100	100 kg
	Těsnění proti maltě	VX 7729/ 120	120 kg
	Třírozměrně plynule nastavitelná strana +/- 3,0 mm, výška +/- 3,0 mm, tlak +/- 3,0 mm.	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Typ	Typ Popis	Typ pásu	Nosnost
VN 7608/120	Pro dveře s falcem a bez falce	VN 7748/ 100	100 kg
	Těsnění proti maltě	VN 7938/ 100	100 kg
	Pozinkované	VN 7728/ 120	100 kg
	Třírozměrná plynule nastavitelná strana +/- 3,0 mm, výška +/- 3,0 mm, tlak +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Typ	Typ Popis	Typ pásu	Nosnost
VN 7608/160	Pro dveře s falcem a bez falce	VN 7729/160	160 kg
	Těsnění proti maltě	VN 7939/160	160 kg
	Těsnění pro minomet	VN 7939/160 FD	160 kg
	Třírozměrně plynule nastavitelná strana +/- 3,0 mm, výška +/- 3,0 mm, tlak +/- 3,0 mm.	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Typ	Typ Popis	Typ pásu	Nosnost
Tectus	Zcela skrytý	Tectus 305	60 kg
	Pro nedrážkované dveře	Tectus 310	60 kg
	Trojrozměrně nastavitelný	Tectus 340	80 kg
	Certifikát CE	Tectus 510	100 kg
	Úhel otevření až 180	Tectus 526	120 kg
	Celková délka 140/ 141 mm	Tectus 527	120 kg
	Použitelný podle DIN vpravo nebo vlevo	Tectus 540	120 kg
	Bezúdržbová technologie kluzných ložisek Strana +/- 3,0 mm Výška +/- 3,0 mm Přítlak +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* Nosnost pro příkladné kombinace pásů v závislosti na systému pásů. Vztahuje se na použití se dvěma závěsy. Při použití třetího závěsu lze hmotnost vrat zvýšit přibližně o 30 %.
Hmotnost křídla vrat by neměla překročit 70 % hodnot zatížení.

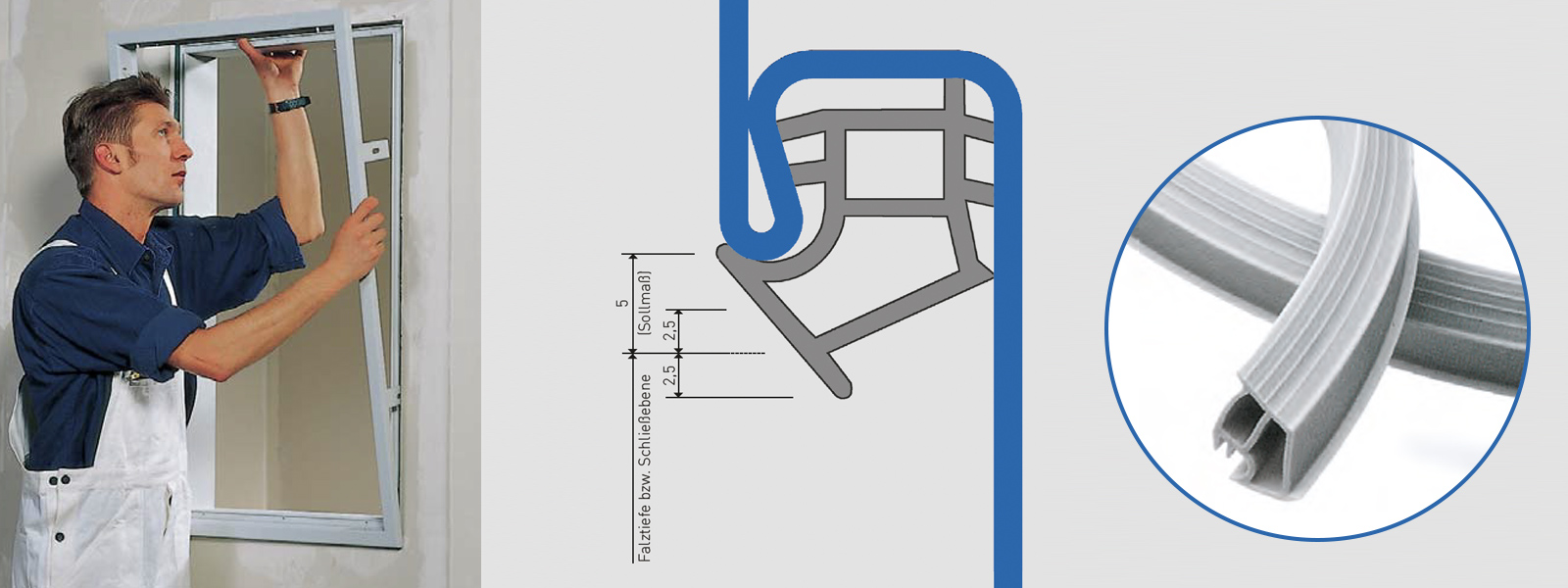

Těsnění pohlcující zvuk

VŠE ZÁVISÍ NA DOKONALÉM UTĚSNĚNÍ

Těsnicí profily Novoferm zajišťují, že nedochází k průvanu ani hluku. Profil rtu pro rozšíření uzavírací plochy zajišťuje tiché zavírání. Díky optimální zvukové izolaci a vynikajícímu tlumení zavírání je zapotřebí pouze nízký zavírací tlak.

Trvale pružné
Rozměrově stabilní
Vysoká odolnost
Odolnost vůči stárnutí
Různé barvy

Snadné zpracování
Zvuk pohlcující
Vyrovnání tolerance
Šetrné k životnímu prostředí (bez PVC)

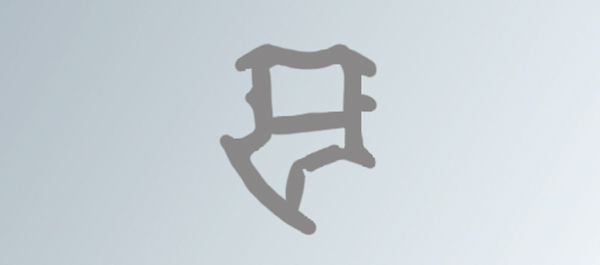

PROFILVARIANTEN

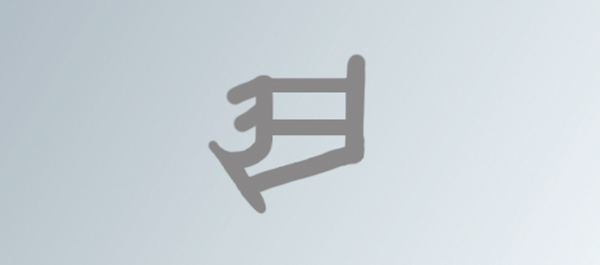

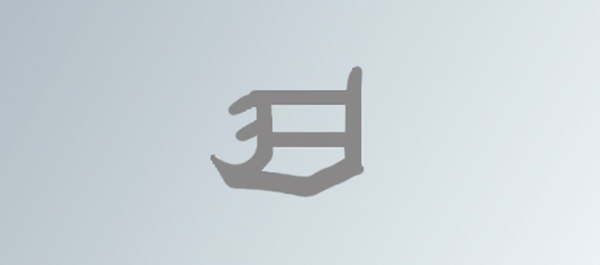

Název	Materiál*	Barva	Vlastnosti
C 190	NTK	Šedá	Standardní profil
		Bílý	Vyrovnání tolerance ± 2,5 mm
		Hnědá	Tlumení zvuku ± 2,5 mm
		Černá
* MateriályNTK: Novoferm Thermo Rubber / APTK: Etylenpropylenterpolymerní kaučuk (syntetický kaučuk) EPDM: Mezinárodní označení pro APTK.

Název	Materiál*	Barva	Vlastnosti
C 260	NTK	Šedá	O 2 mm vyšší než C190
* MateriályNTK: Novoferm Thermo Rubber / APTK: Etylenpropylenterpolymerní kaučuk (syntetický kaučuk) EPDM: Mezinárodní označení pro APTK.

Název	Materiál*	Barva	Vlastnosti
C 197	NTK	Šedá	O 4 mm vyšší než C 190
* MateriályNTK: Novoferm Thermo Rubber / APTK: Etylenpropylenterpolymerní kaučuk (syntetický kaučuk) EPDM: Mezinárodní označení pro APTK

Název	Materiál*	Barva	Vlastnosti
C 205	NTK	Šedá	O 2 mm nižší než C 190
* MateriályNTK: Novoferm Thermo Rubber / APTK: Etylenpropylenterpolymerní kaučuk (syntetický kaučuk) EPDM: Mezinárodní označení pro APTK.

Název	Materiál*	Barva	Vlastnosti
C 210	NTK	Šedá	O 4 mm nižší než C 190
* MateriályNTK: Novoferm Thermo Rubber / APTK: Etylenpropylenterpolymerní kaučuk (syntetický kaučuk) EPDM: Mezinárodní označení pro APTK.

Název	Materiál*	Barva	Vlastnosti
11089	APTK (EPDM)	šedá	Standardní profil
			Vyrovnání tolerance ± 2,5 mm
			Aktivní pohlcování zvuku ± 2,5 mm
* MateriályNTK: Novoferm Thermo Rubber / APTK: Aethylenpropylenterpolymerová pryž (syntetická pryž) EPDM: Mezinárodní označení pro APTK.

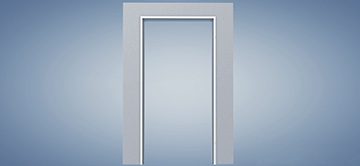

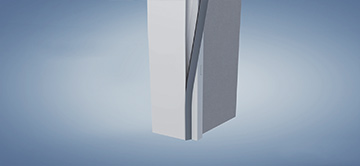

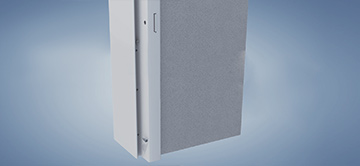

Montáž

na příkladu demontovaných rámů pro stěny se svorníkovými konstrukcemi.

Rámy Novoferm lze instalovat obzvláště rychle. Níže naleznete postupnou přípravu a instalaci demontovaných rámů pro stěny se svorníky. Veškeré podrobnosti naleznete v podrobném montážním návodu.

Příprava na montáž
