NOVOFIRE® GLASS 30 - Maximální průhlednost Celoskleněný protipožární systém NovoFire® Glass zaručuje maximální propustnost světla a průhlednost z místnosti do místnosti. Nejsou zapotřebí žádné svislé profily a jednotlivá skla se spojují pouze minimálními silikonovými spoji. Použité protipožární sklo splňuje bezpečnostní vlastnosti na obou stranách a zaručuje UV stabilitu bez dalších skel.
Sklo NovoFire® Glass bylo vyvinuto jako konstrukčně orientovaný systém příček s dobou požární odolnosti 30 minut.
V interiéru lze realizovat velkorysé rozměry skla se skly 1 800 x 3 500 mm. NovoFire® Glass lze také kombinovat s osvědčeným a stabilním dveřním systémem NovoFire® Alu, čímž se nabízí široká škála konstrukčních a aplikačních možností.

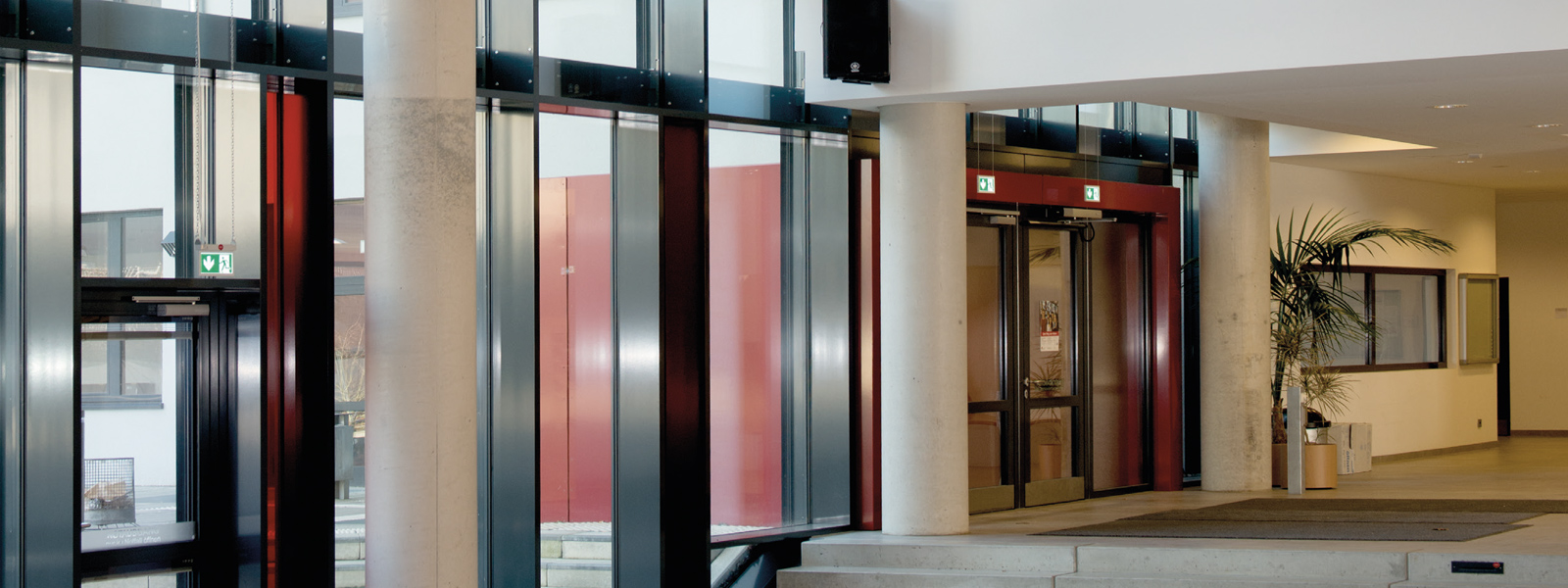

Transparentní protipožární systémy Novoferm z celoskleněného materiálu zaručují propustnost světla a transparentnost v každé místnosti. Nejsou zapotřebí žádné svislé profily a jednotlivá skla jsou navzájem spojena pouze minimálními silikonovými spoji. Použité protipožární sklo splňuje bezpečnostní vlastnosti na obou stranách a zaručuje UV stabilitu bez dalších skel.
Vysoce funkční sklo NovoFire Glass bylo vyvinuto jako designově orientovaný systém příček s požární odolností 30 minut. V interiéru lze realizovat velkorysé rozměry skla se skly 1 800 x 3 500 mm. NovoFire Glass lze také kombinovat s osvědčeným dveřním systémem NovoFire Alu a nabízí širokou škálu konstrukčních a aplikačních možností.
Flexibilní použití NovoFire Glass funguje nejen jako systém dělicích stěn nebo v kombinaci se systémem dveří NovoFire Alu, ale také jako samostatný prosklený prvek pro interiérový design. Díky svým protipožárním vlastnostem jsou průhledová okna NovoFire Glass vhodná pro různé aplikace v domácnostech, kancelářích, průmyslu, školství a zdravotnictví - až do velikosti 1 900 mm x 3 600 mm.
Nejdůležitější informace a funkce
Podrobnosti Celoskleněné systémy NovoFire Glass odolné proti ohni
Podrobnosti Celoskleněné systémy NovoFire Glass odolné proti ohni
POPIS SYSTÉMU
Materiál rámu tvoří hliníkový jednokomorový dutý profil vyplněný centrálně ukotveným protipožárním jádrem Novoferm. Profily mají tloušťku stěny 4 mm. Výsledkem je velmi stabilní a kompaktní konstrukce.
- Šířka čela rámu: 75 mm
- Hloubka profilu: 74 mm
- Lze kombinovat s dveřmi NovoFire® T30.
- Optimální průhlednost díky svislým silikonovým spojům o tloušťce 4 mm.
OHNIVZDORNÉ SKLO
- Použité ohnivzdorné sklo má třídu požární odolnosti F30 (EI30).
- Vlastnost jako bezpečnostní sklo podle DIN 1249 /1259 díky oboustranné kombinaci tvrzeného bezpečnostního skla.
- Sklo je oboustranně UV stabilní
- Je možné téměř neomezené provedení povrchu, např. sítotisk, satinování, pískování.

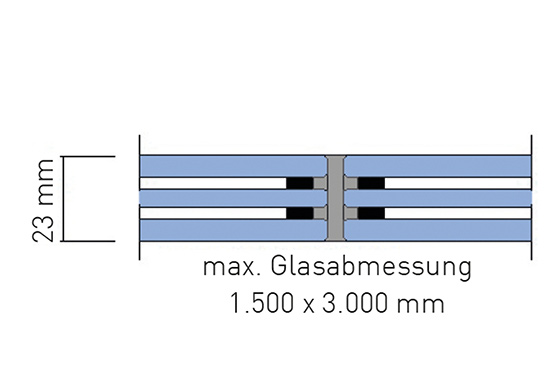

- Rozměry skla 1 500 x 3 000 mm na výšku nebo na šířku, tloušťka skla ≥ 23 mm

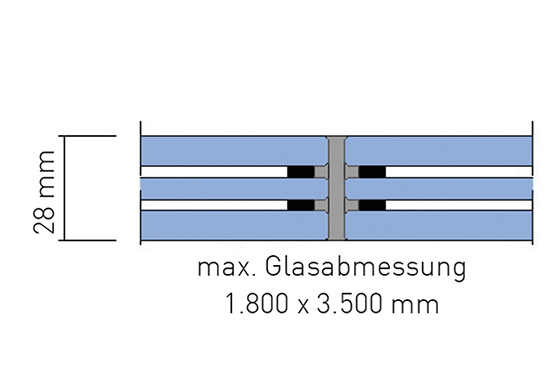

- Rozměry skla 1 500 x 3 500 mm na výšku nebo na šířku, tloušťka skla ≥ 28 mm až 60 mm
ECK CONNECTION

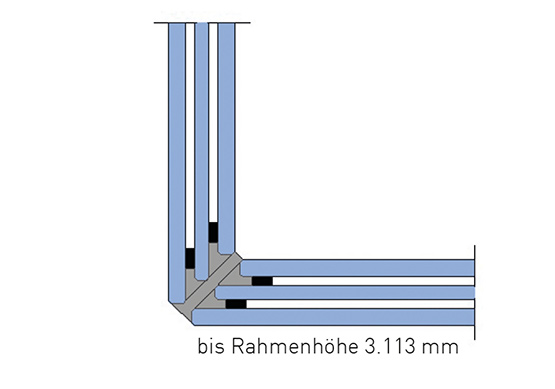

Sklo NovoFire® Glass lze navrhnout s 90° rohy vzhledem k půdorysu a až do výšky skleněné tabule 3 000 mm.
NovoFire® Glass nevyžaduje rohové sloupky v oblasti rohu; skleněná spára je navržena se zkosenými skly.
Výsledkem je vizuálně přitažlivý vzor spáry.
POVRCHOVÝ PROFIL RÁMU
Standardně: Práškové lakování, finální nátěr, hedvábný lesk (RAL Classic dle vašeho výběru).
Volitelně:eloxovaný, vzhled nerezové oceli, práškový lak v dekoru dřeva, barvy NCS.
Přehled vašich plusových bodů
- Velké formáty skla otevírají širokou škálu možností použití a designu.
- Schváleno v kombinaci s dveřním systémem NovoFire
- Pro spojení skla pod úhlem 90° není nutný žádný rohový profil
- Bezpečnostní sklo díky oboustranné kombinaci tvrzeného bezpečnostního skla v souladu s normami DIN 1249 a DIN 1259.
- UV stabilní z obou stran
- Nízké riziko rozbití v důsledku kombinace ESG při instalaci, možnost volitelného VSG
- Snadné vyrovnání silikonového spoje o tloušťce pouhé 4 mm díky samolepicím pěnovým páskám na okrajích skla
- Necitlivost na vlhkost díky stabilnímu okrajovému těsnění z pružného polysulfitového tmelu.
Inspirationen

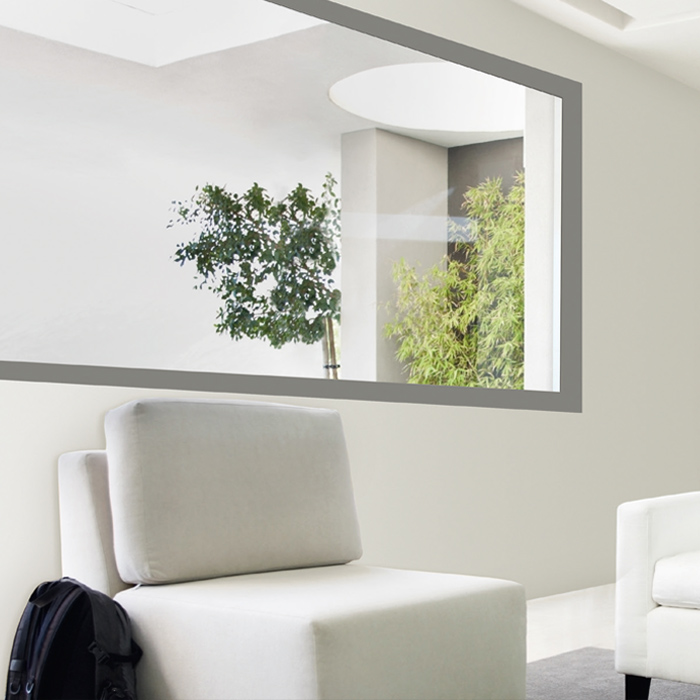

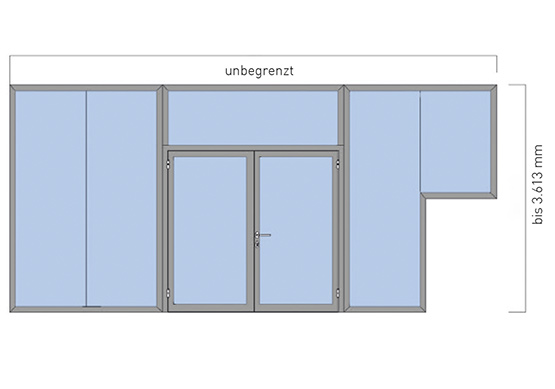

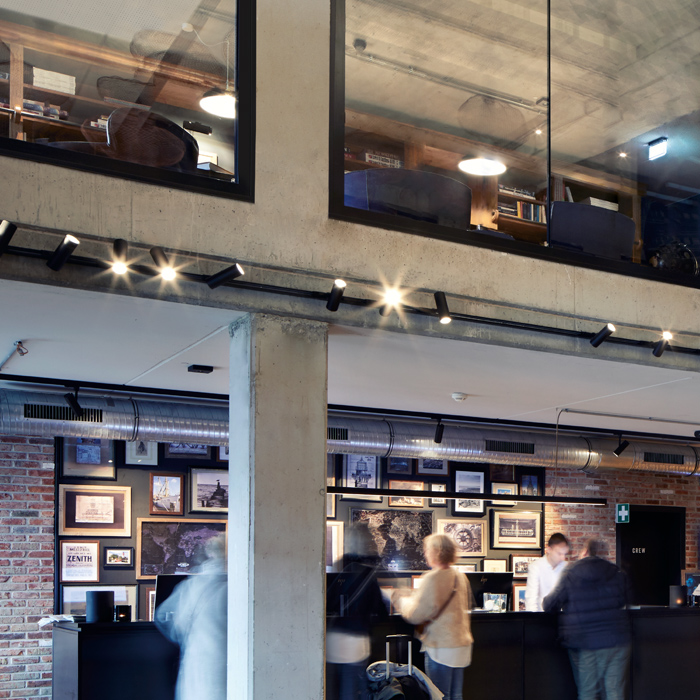

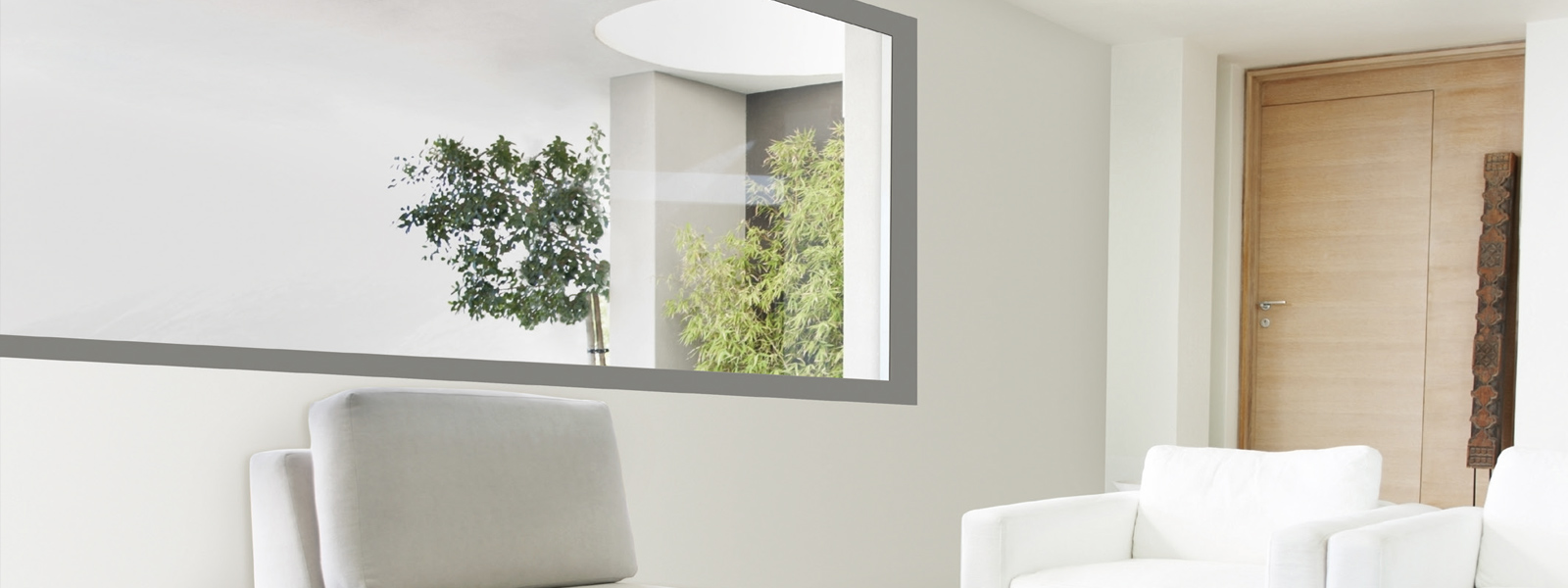

Průhledová okna jako jednotlivé prvky pro různé oblasti použití, jako jsou domácnosti, kanceláře, průmysl nebo školství či zdravotnictví, s flexibilně volitelnými rozměry až 1 900 mm x 3 600 mm.
Technologie a podrobnosti
Technická data Novofire Glass 30
| Třída odolnosti | Tepelně izolované vnější uzávěry | |||||
| Typové označení | NovoFire® Glass | NovoFire® Glass | ||||
| Uspořádání prvků | ||||||
| Svahy | - | - | ||||
| Kruhové oblouky | - | - | ||||
| Výklenky | - | - | ||||
| Úhelník | 90° | - | ||||
| Rozšíření | - | - | ||||
| Rozměry | ||||||
| Rozměr pláště | Šířka | Neomezený | Neomezený | |||
Výška max. | 3 350 včetně rozšíření | 3 350 včetně rozšíření | ||||
| Vnější rozměr rámu | Šířka | Neomezený | Neomezený | |||
Výška min. - max. | 3.113 | 3.613 | ||||

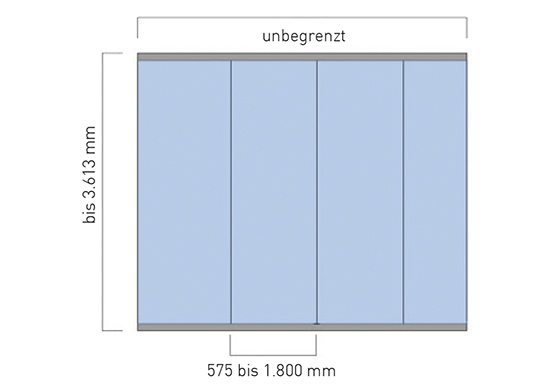

| Velikost disku | Šířka min. - max. | 575 - 1.500 | 575 - 1.800 | |||
Max. výška | 3.000 | 3.500 | ||||
| Rám | ||||||
| Instalační hloubka | 75 | 75 | ||||
| Šířka čelního profilu rámu | 75 | 75 | ||||
| Šířka tupého spoje | 4 ± 1 | 4 ± 1 | ||||
| Spojovací pás/profil příčníku | Není požadováno | Nevyžaduje se | ||||
| Stěny | ||||||
| Zdivo | - | - | ||||
| beton | - | - | ||||
| Pórobetonové tvárnice nebo ploché bloky | - | - | ||||
| Pórobetonové desky | - | - | ||||
| stěny z trnů | - | - | ||||
| Opláštěný ocelový prvek | - | - | ||||
| opláštěný dřevěný prvek | - | - | ||||
| Kombinované dveře/prosklení | - | - | ||||
| Výplně | ||||||
| Tloušťka zasklení | 23 - 28 | 23 - 60 | ||||
| sklo | - | - | ||||
| Skleněná vložka | Mokré zasklení | - | - | |||
Suché zasklení | - | - | ||||
| Kombinace s dveřmi | ||||||
NovoFire T30-1 a T30-1 RS Schválení: Z-6.20-1845 Vždy s horním uzávěrem | - | - | ||||
NovoFire T30-2 a T30-2 RS Schválení: Z-6.20-1845 Aktivní a pasivní křídlo s horním zamykáním | - | - | ||||
| Čísla osvědčení o zkoušce/schválení | Z-19.14-2392 | Z-19.14-2392 | ||||
| Zkoušeno podle | DIN 4102 | DIN 4102 | ||||
Technická data EI30-1-DOOR A EI30-2-DOOR
| 1- a 2-listový přístroj NovoFire® Thermo | |||
| Třída odolnosti | EI130C5 | EI130C5 | |
| Typové označení | NovoFire® Thermo 1-listý | NovoFire® Thermo 2-listý | |
| Modely | |||
| Dveře a pevné prvky s prosklením | - | - | |
| Rozdělení prvků | |||
| Svahy | - | - | |
| Kulaté oblouky | - | - | |
| výklenky | - | - | |
| úhelník | - | - | |
| Rozšíření | - | - | |
| Rozměry | |||
| Šířka min. - max. | 720 - 1440 | 1420 - 2840 |
| Výška min. - max. | 1960 - 2620 | 1960 - 2620 | |
Vnější rozměry rámu (větší rozměry jsou možné při použití variant rámu) | Šířka min. - max. | 700 - 1400 | 1400 - 2800 |
| Výška min. - max. | 1950 - 2600 | 1950 - 2600 | |
| Světlý průchod s úhlem otevření 180° | Šířka min. - max. | 550 - 1250 | 1270 - 2650 |
| Výška min. - max. | 1875 - 2525 | 1875 - 2525 | |
| Dveřní křídlo | |||
| Montážní hloubka 90 150 98 20 - 140 | 90 | 90 | |
| Zobrazit | 150 | 150 | |
| Výška podstavce | Šířka min. - max. | 98 | 98 |
| Lepená příčka | Šířka min. - max. | 20 - 140 | 20 - 140 |
| Stěny | |||
| Zdivo | > 180 | > 180 | |
| Beton | ≥ 180 | ≥ 180 | |
| Pórobetonové tvárnice nebo bloky | ≥ 180 | ≥ 180 | |
| Porotonové cihly | ≥ 250 | ≥ 250 | |
| Technické vlastnosti (třída 3) | Směrem dovnitř otevírání | Směrem dovnitř otevírání | |
| Propustnost vzduchu podle DIN EN 12207 | Třída 3 | Třída 3 | |
| Těsnost proti hnacímu dešti podle DIN EN 12208 | Třída 3A | Třída 4A | |
| Odolnost proti zatížení větrem podle DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Provozní síly podle DIN EN 12217 | Třída 2 | Třída 2 | |
| Technické vlastnosti (třída 2) | Směrem dovnitř otevírání | Směrem dovnitř otevírání | |
| Propustnost vzduchu podle DIN EN 12207 | Třída 2A | Třída 3 | |
| Těsnost proti hnacímu dešti podle DIN EN 12208 | Třída 4A | Třída 4A | |
| Odolnost proti zatížení větrem podle DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Provozní síly podle DIN EN 12217 | Třída 2 | Třída 2 | |
| Náplně | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1,1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Čísla zkušebních certifikátů/schválení | Zkoušeno podle EN 1634 Označení CE podle EN 16034 | Zkoušeno podle EN 1634 Označení CE podle EN 16034 | |
Všechny údaje v mm - možné - nemožné | |||
