Mechanické vyrovnávací můstky
Ovládání pomocí ovládací páky
Mechanické dokové vyrovnávací můstky se sklopným klínem se ovládají pomocí ovládací páky a jsou k dispozici ve dvou verzích (NovoDock L100 a L150). Oba vyrovnávací můstky se montují na rampu.
Přehled dokových vyrovnávacích můstků
Srovnání a vlastnosti
Srovnání dokových vyrovnávačů se skládacím klínem
| Vlastnosti produktu | L100 | L150 | |
| s posuvem | |||
| se sklopným klínem | ● | ● | |
| Dok ISO | |||
Volitelné balíčky | GreenPlus | ||
| GreenSLOD | |||
| IsoPlus | |||
| DoorPlus | |||
| SafetyPlus | |||
| Jmenovité zatížení podle EN 1398 v kN | 60 | 60 | |
| Jmenovité délky (NL) v mm | 400 | 1.500, 1.750, 2.000 | |
| Jmenovité šířky v mm | 1.750, 2.000, 2.200 | 1.500, 1.750, 2.000 | |
Celková výška | 600 mm | ||
| 700 mm/725 mm1) | |||
| 800 mm /830 mm2) | |||
| 900 mm/1200 mm3) | |||
| Délka podávacího/skládacího klínu v mm | 300 | ||
| Napájení | |||
| Třída ochrany | |||
| Výkon motoru v kW | |||
| Konstrukční vlastnost | Vložková deska plata v mm | 4/6 | 4/6 |
| Předsunutý/skládací klín náběžné desky v mm | 12/14 | ||
Přemostění hodnot | Jmenovitá délka 2000, celková výška 600 | ||
| Jmenovitá délka 2000, celková výška 700 /7251)/8302) | |||
| Jmenovitá délka 2250, celková výška 600 | |||
| Jmenovitá délka 2500, celková výška 600 | |||
| Jmenovitá délka 2500, celková výška 700 /7251)/8302) | |||
| Jmenovitá délka 2750, celková výška 600 | |||
| Jmenovitá délka 2750, celková výška 700 | |||
| Jmenovitá délka 3000, celková výška 600 | |||
| Jmenovitá délka 3000, celková výška 700/7251)/8302) | |||
| Jmenovitá délka 3000, celková výška 800 /9002) | |||
| Jmenovitá délka 3500, celková výška 800 | |||
| Jmenovitá délka 3500, celková výška 900/12003) | |||
| Jmenovitá délka 4000, celková výška 900/12003) | |||
| Jmenovitá délka 4500, celková výška 900/12003) | |||
| Jmenovitá délka 5000, celková výška 1200 | |||
| Maximální přípustný sklon podle EN 1398 | 12,5 % | 12,5 % | |
| Řídicí systém | Ovládací tyč | Provozní tyč | |
| Verze Novo i-Vision | |||
| Novoferm Communication Interface (NCI) | |||
Barvy | RAL 5010 (hořcově modrá) | ● | |
| RAL 7016 (antracitově šedá) | ● | ||
| RAL 9005 (černá) | ● | ||
| Ostatní barvy RAL | o | ||
| pozinkované | o | ● | |
| ● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO | |||

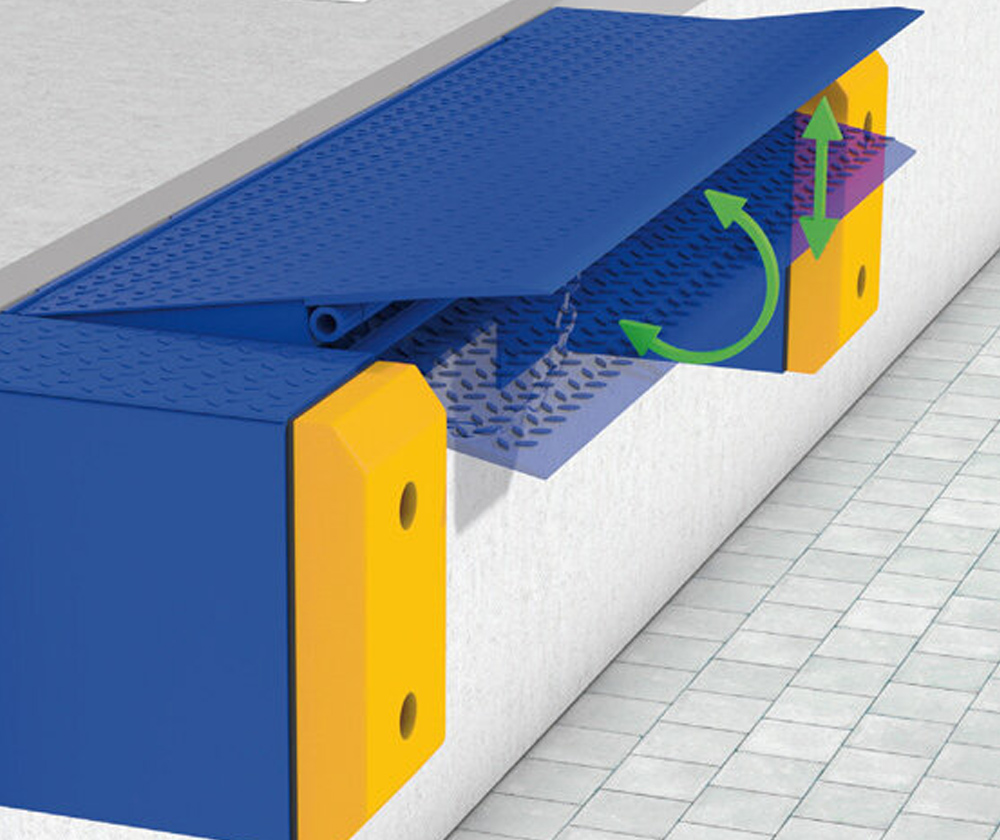

Podrobnosti Novodock L 100
Podrobnosti Novodock L 100
Mechanické vyrovnávací můstky
NovoDock L100 lze snadno a jednoduše ovládat pomocí ovládací páky. Levák je namontován na rampě.
Výhody produktu | |
|
|
|
|
|
|

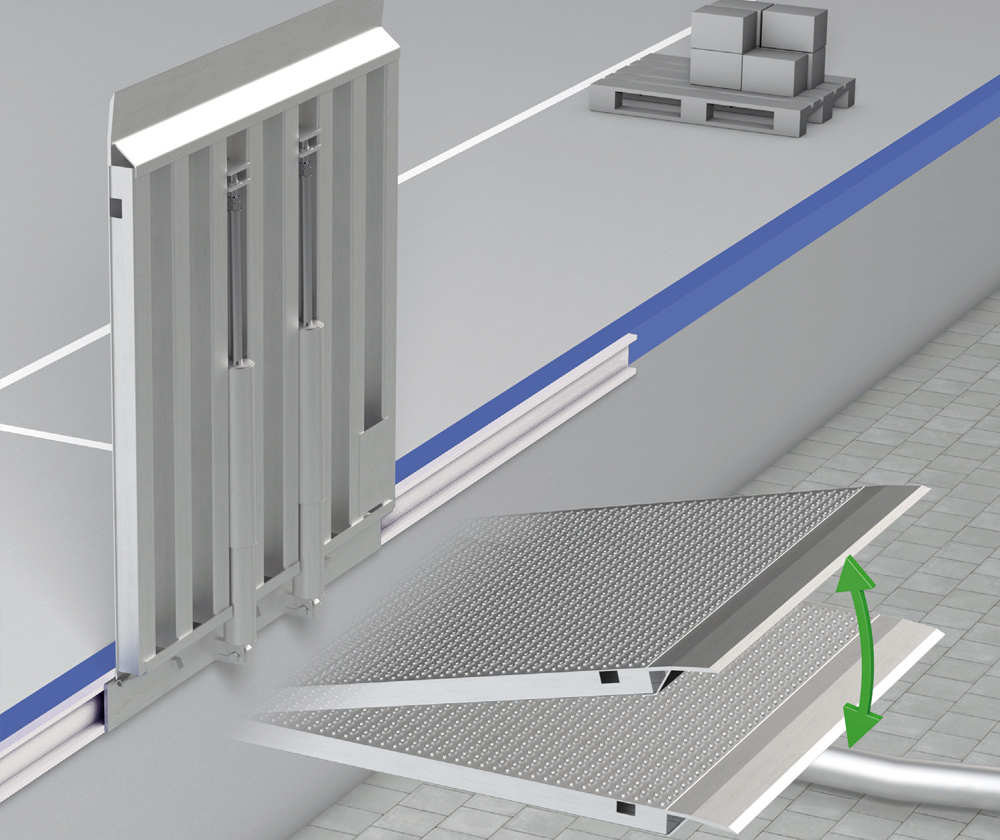

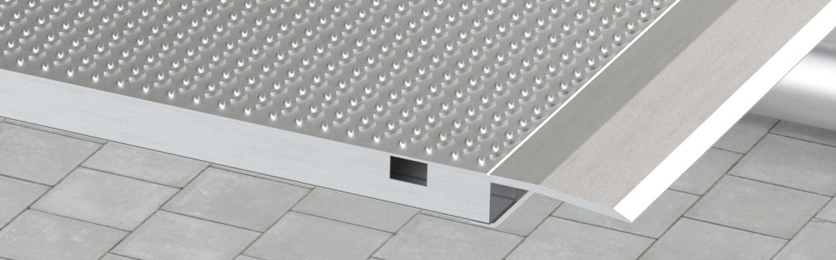

Podrobnosti Novodock L 150
Podrobnosti Novodock L 150
Mechanické vyrovnávací můstky
NovoDock L150 lze snadno a jednoduše ovládat pomocí ovládací páky. Levák je namontován na rampě.
Výhody produktu | |
|
|
|
|
|
|

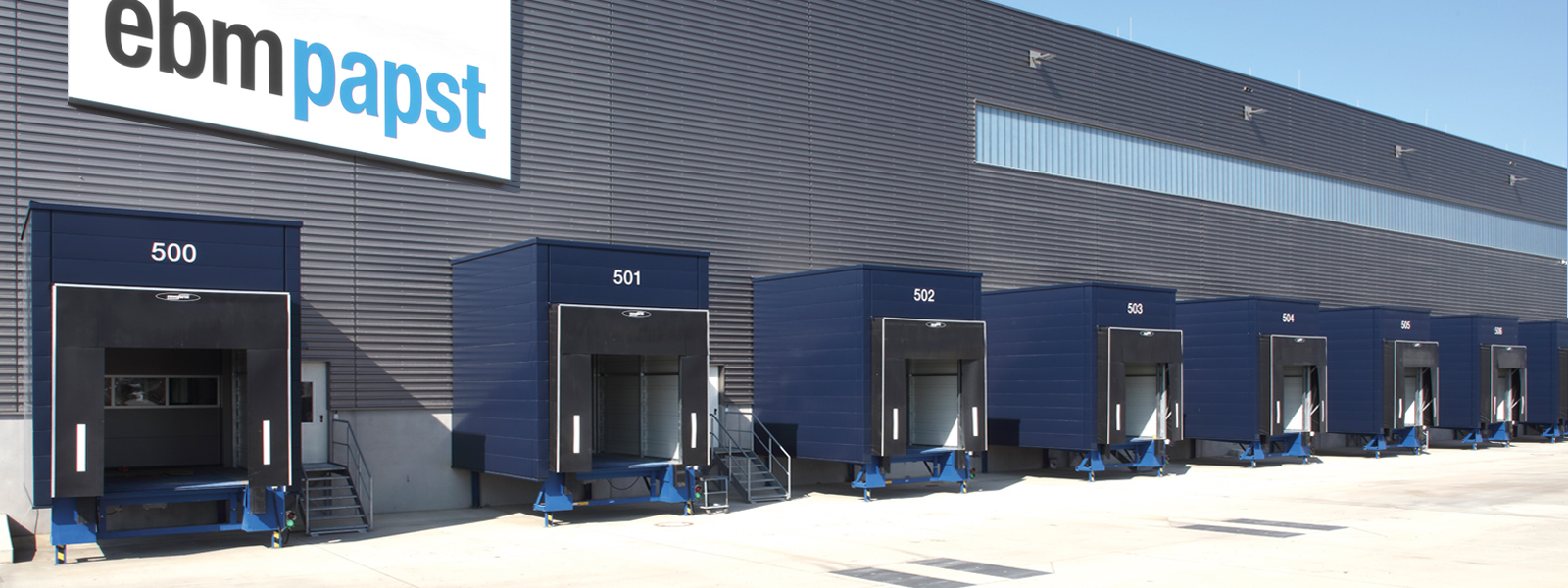

PROJEKT Dispečerské centrum ebm-papst Mulfingen GmbH & Co. KG
LOKALITA PROJEKTU Mulfingen-Hollenbach
ARCHITEKT Kraft+Kraft Architekten, Schwäbisch Hal
PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku a kvalitní a funkční řešení požární ochrany.
KOMPLETACE květen 2017
NOVOFERM PRODUKTY
- 50x nakládací rampa NovoDock P1530i s konstrukcí domku H100
, těsnění dveří S420, nárazník AZJ500, semafory
a klíny na kola
- 8x rolovací mříže
- 74x průmyslová sekční vrata Thermo 40
- 4x rychloběžná rolovací vrata NovoSpeed Flex HardEdge
- 2x posuvné protipožární dveře - T30 SKE - T90 SKE
- 67x dveře s trubkovým rámem z hliníku NovoFire - T30
částečně s bočním panelem - F30/ F90 pevné prosklení - T90/ T90
- 46x plechová vrata NovoPorta Premio - T30 - T90 - MZ

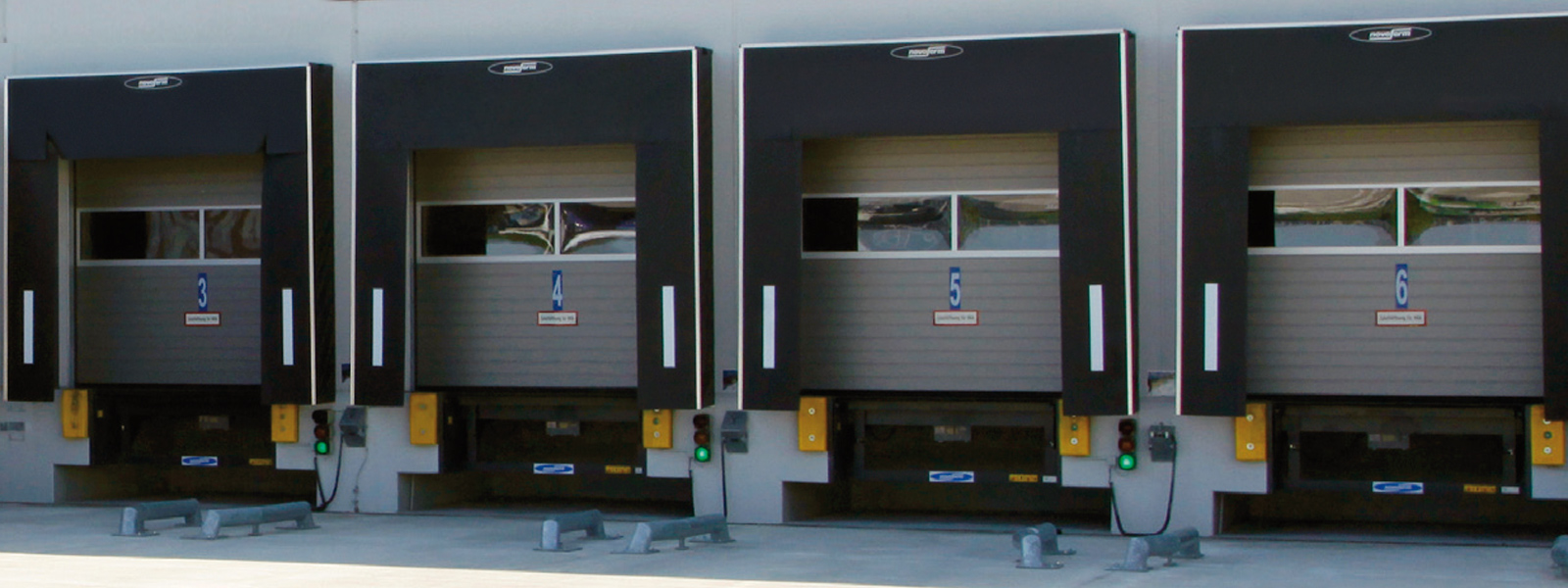

PROJEKT
Logistické centrum Freudenberg Filtration FFT
LOKALITA PROJEKTU
Kaiserslautern
ARCHITEKT
Architekturbüro Edinger GmbH
REKONSTRUKCE
2013
PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku
PRODUKTY NOVOFERM
NovoEASY, NovoDock, NovoSeal a příslušenství.

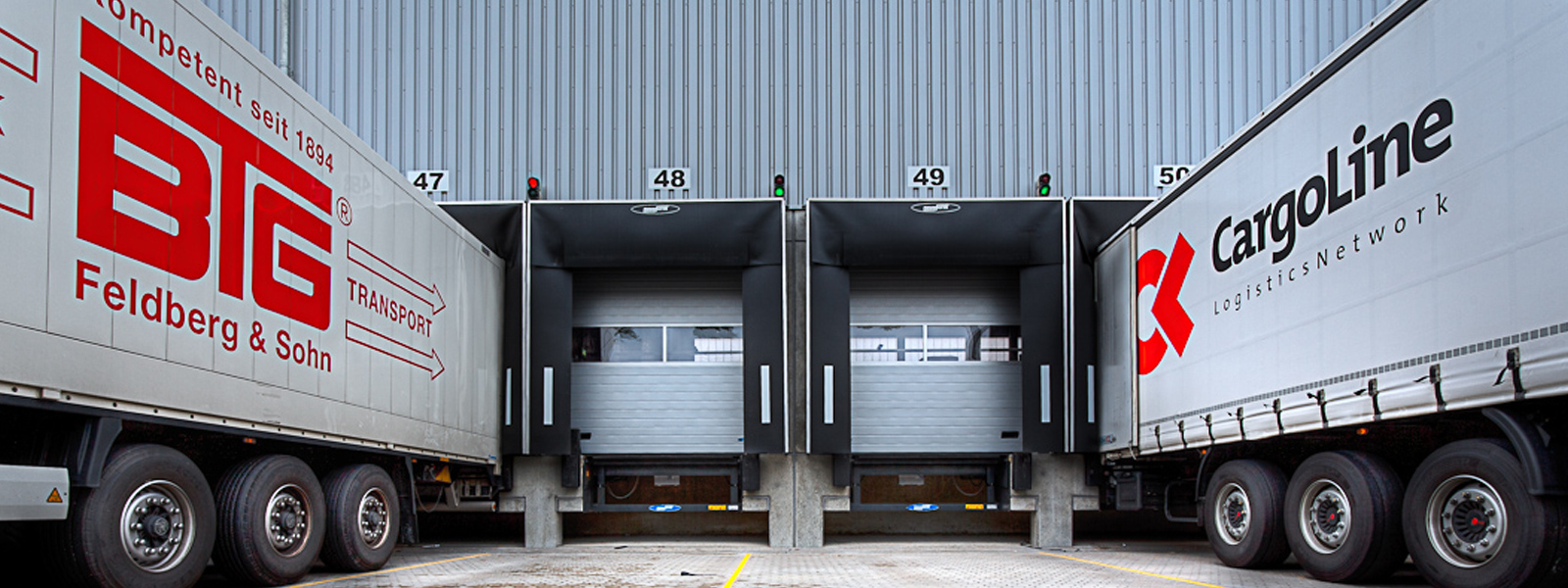

PROJEKT
Překládací hala BTG - Feldberg & Sohn GmbH & Co. KG Bocholt
LOKALITA PROJEKTU
Bocholt
Klient
Klient BTG Feldberg & Sohn GmbH & Co. KG, Bocholt
Generální dodavatel
Depenbrock Bau GmbH & Co. KG, Stemwede
POŽADAVKY PROFIL
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku
NOVOFERMOVÉ VÝROBKY
- 74x Hydraulické dokové vyrovnávací můstky
- 74x Termo sekční vrata
- 77x Těsnění vrat

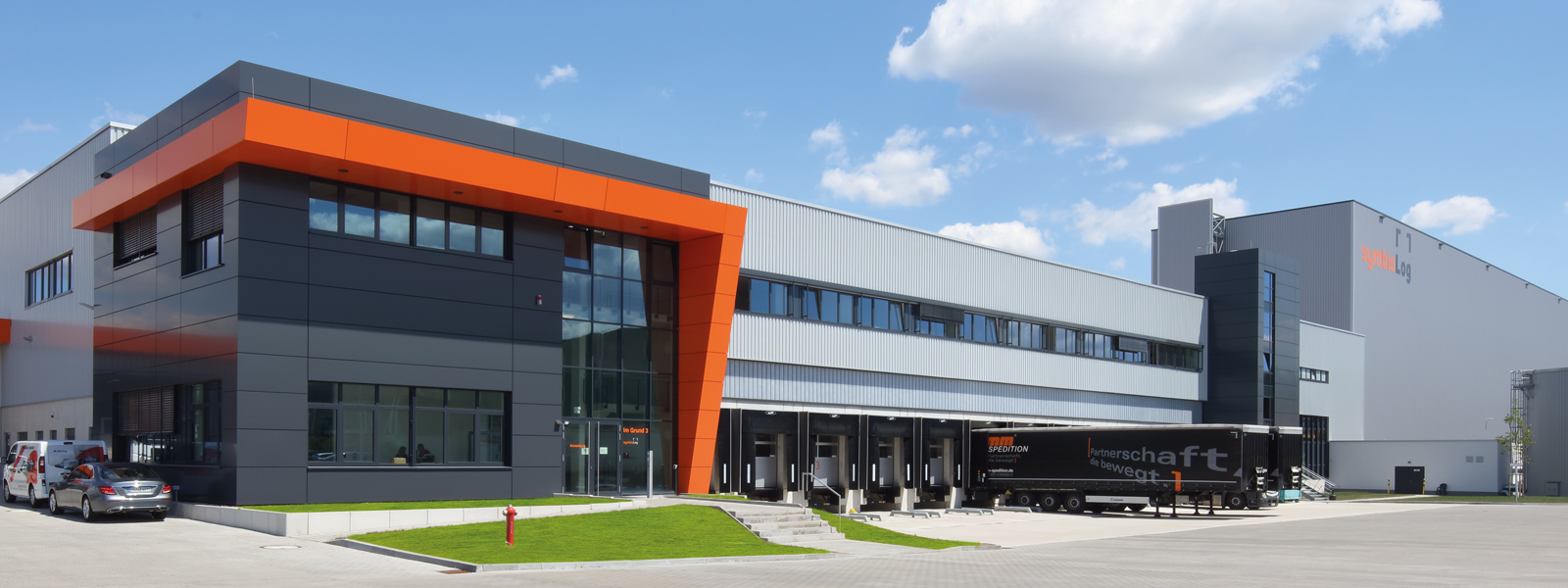

PROJEKT Logistické centrum symbiolog
LOKALITA PROJEKTU Burgbernheim
Zákazník Symbio-Immobilien AG, Winterhur, Švýcarsko
Generální projektování, projektový management
Baumann Gesamtplanungs GmbH, Stuttgart
Generální dodavatel STAVBA WOLFF & MÜLLER, Waldenburg
PROFIL POŽADAVKŮ
Vysoké nároky na moderní, efektivní a bezpečnou nakládací techniku i na kvalitu, funkční protipožární řešení
KOMPLETACE únor 2017
VÝROBKY NOVOFERM
- dokové vyrovnávací můstky NovoDock L530i a VL6020
se sekčními vraty Thermo 40, těsněním vrat,
pryžovými nárazníky a pomocnými vjezdy
- průmyslová sekční vrata Alu 40 s bočními dveřmi
- vrata NovoFire s hliníkovým trubkovým rámem - T30/T90
- vrata NovoPorta Premio z ocelového plechu - T30 - T90 - MZ

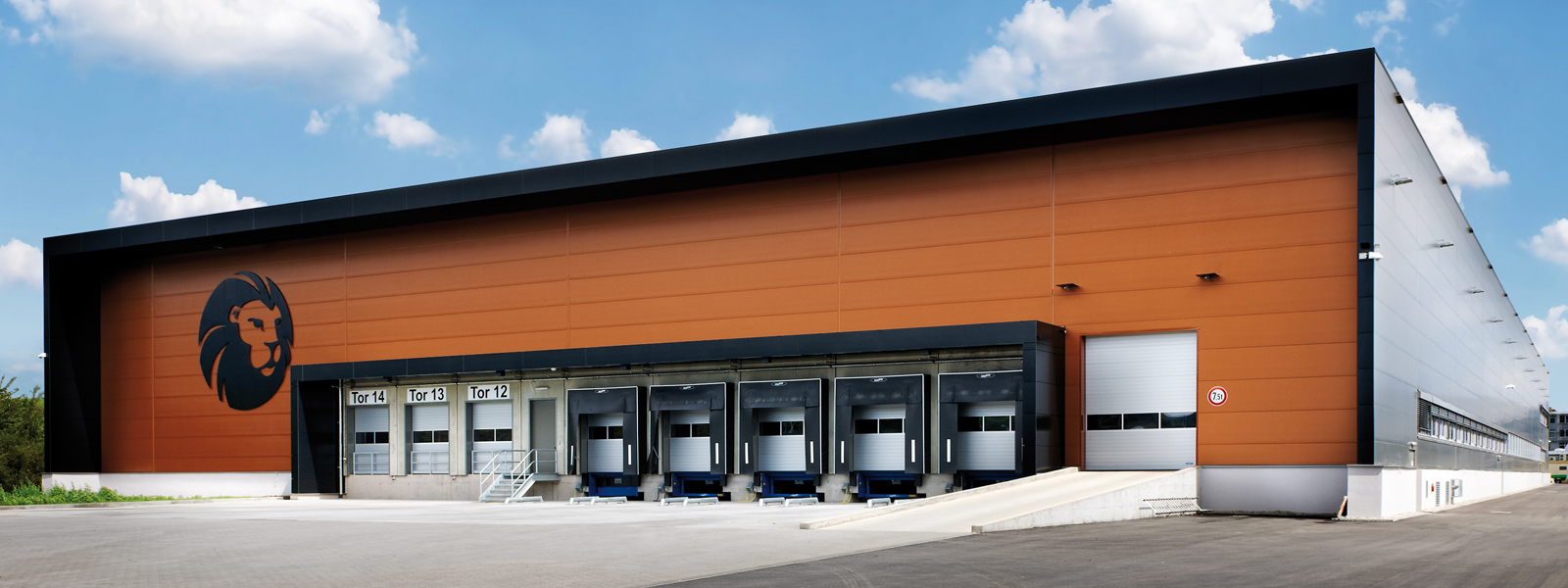

PROJEKT
NSM-Löwen Entertainment
LOKALITA PROJEKTU
Bingen
Klient
NSM-Löwen Entertainment GmbH
Architekt
Dipl.-. Ing. Olaf Neusch, Sigmaringen
NOVOFERM PRODUKTY
- Dokové vyrovnávací můstky NovoDock L500i
- Těsnění vrat NovoSeal S420
- Sada vjezdových pomůcek s elektrickými klíny na kola
- Sada ocelových nárazníků
- Průmyslová sekční vrata NovoDoor Thermo 45
- Rychloběžná vrata NovoSpeed Heavy Indoor
- Víceúčelová vrata MZ 53-1 a MZ 53-2
- Protipožární vrata T30-1 N2/50
Technologie a podrobnosti
Technická data NovoDock L 100 a L 150
| Vlastnosti produktu | L100 | L150 | |
| s posuvem | |||
| se sklopným klínem | ● | ● | |
| Dok ISO | |||
Volitelné balíčky | GreenPlus | ||
| GreenSLOD | |||
| IsoPlus | |||
| DoorPlus | |||
| SafetyPlus | |||
| Jmenovité zatížení podle EN 1398 v kN | 60 | 60 | |
| Jmenovité délky (NL) v mm | 400 | 1.500, 1.750, 2.000 | |
| Jmenovité šířky v mm | 1.750, 2.000, 2.200 | 1.500, 1.750, 2.000 | |
Celková výška | 600 mm | ||
| 700 mm/725 mm1) | |||
| 800 mm /830 mm2) | |||
| 900 mm/1200 mm3) | |||
| Délka podávacího/skládacího klínu v mm | 300 | ||
| Napájení | |||
| Třída ochrany | |||
| Výkon motoru v kW | |||
| Konstrukční vlastnost | Vložková deska plata v mm | 4/6 | 4/6 |
| Předsunutý/skládací klín náběžné desky v mm | 12/14 | ||
Přemostění hodnot | Jmenovitá délka 2000, celková výška 600 | ||
| Jmenovitá délka 2000, celková výška 700 /7251)/8302) | |||
| Jmenovitá délka 2250, celková výška 600 | |||
| Jmenovitá délka 2500, celková výška 600 | |||
| Jmenovitá délka 2500, celková výška 700 /7251)/8302) | |||
| Jmenovitá délka 2750, celková výška 600 | |||
| Jmenovitá délka 2750, celková výška 700 | |||
| Jmenovitá délka 3000, celková výška 600 | |||
| Jmenovitá délka 3000, celková výška 700/7251)/8302) | |||
| Jmenovitá délka 3000, celková výška 800 /9002) | |||
| Jmenovitá délka 3500, celková výška 800 | |||
| Jmenovitá délka 3500, celková výška 900/12003) | |||
| Jmenovitá délka 4000, celková výška 900/12003) | |||
| Jmenovitá délka 4500, celková výška 900/12003) | |||
| Jmenovitá délka 5000, celková výška 1200 | |||
| Maximální přípustný sklon podle EN 1398 | 12,5 % | 12,5 % | |
| Řídicí systém | Ovládací tyč | Provozní tyč | |
| Verze Novo i-Vision | |||
| Novoferm Communication Interface (NCI) | |||
Barvy | RAL 5010 (hořcová modř) | ● | |
| RAL 7016 (antracitově šedá) | ● | ||
| RAL 9005 (černá) | ● | ||
| Ostatní barvy RAL | o | ||
| pozinkované | o | ● | |
| ● Standardní o Varianta 1) Pouze P1320 2) Pouze L730i 3) Pouze VL6020 4) Rychlost posuvu 700/1.000 jako u L730i ISO | |||
