Reference na sportovní stadiony
Nechte se inspirovat
V následujících referencích uvádíme příklady stadionů a dalších sportovních budov, ve kterých byly instalovány vysoce kvalitní výrobky Novoferm. Někdy neobvyklé, jindy působivé, škála možných aplikací je velmi široká.
PROJEKT
Emsland Arena
LOKALITA PROJEKTU Lingen
ZHOTOVITEL Město Lingen
ARCHITEKT
pbr Planungsbüro Rohling AG
PROFIL POŽADAVKŮ
Vysoké nároky na požární ochranu, kvalitu, funkčnost a individualitu.
DOSTAVBA
listopad 2013
NOVOFERMOVÉ VÝROBKY
Protipožární, ocelové plechové a hliníkové trubkové rámové dveře
PROJEKT
ISS-DOME Düsseldorf
LOKALITA PROJEKTU Düsseldorf
ZHOTOVITEL
Industrieterrains Düsseldorf-Reisholz AG
ARCHITEKT
RKW Rhode, Kellermann Wawrowsky
PROFIL POŽADAVKŮ
Vysoké nároky na požární ochranu, kvalitu, funkčnost a individualitu.
DOKONČENÍ Do konce srpna 2006
NOVOFERM PRODUKTY
284x protipožární dveře, 32x roletové dveře a 58x speciální dveře
Požadavky a řešení

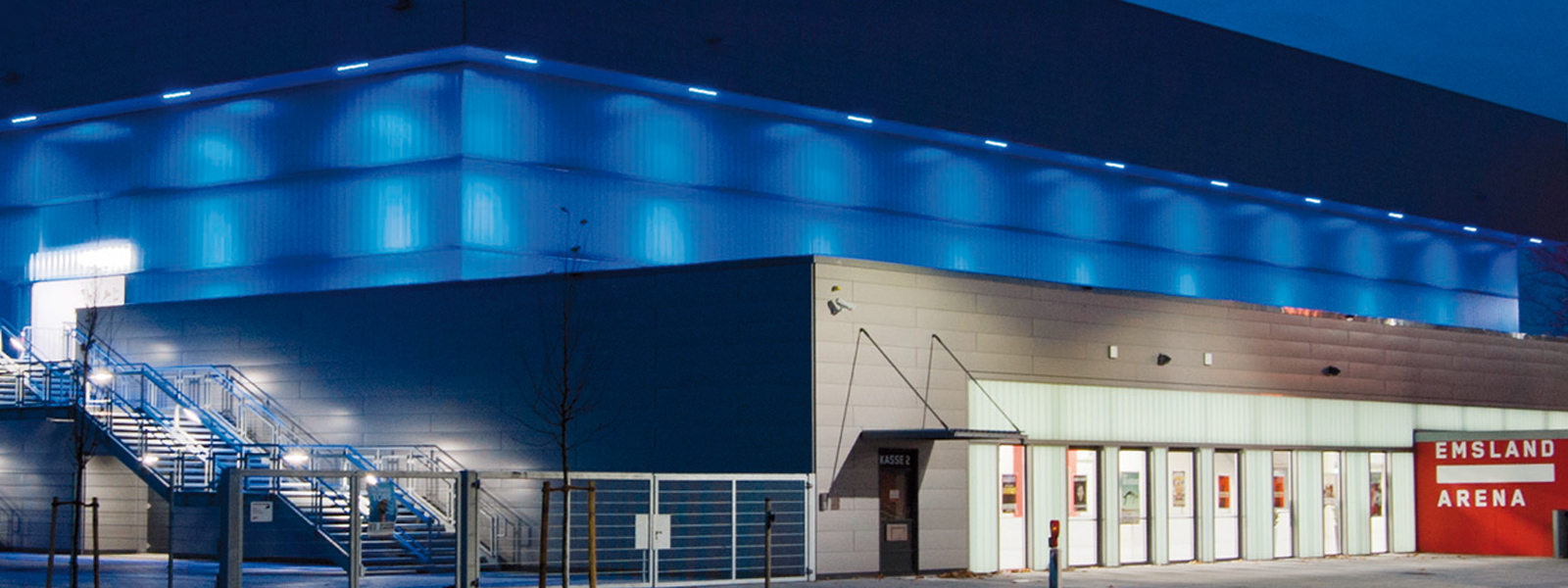

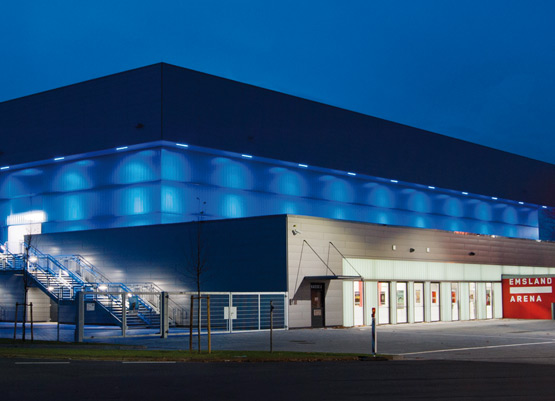

Emsland Arena
BEZPEČNÝ UNIVERZÁLNÍ PŘÍSTROJ V EMSLANDU

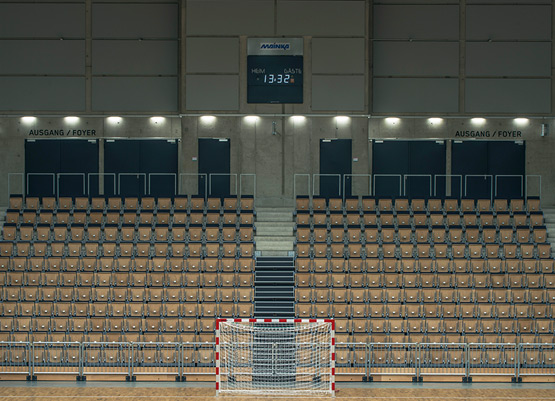

Aréna má pevnou konstrukci se železobetonovými stropy, nosnými stěnami a sloupy. Skládá se z haly, předsálí a servisních prostor.
S podlahovou plochou 5 500 m² nabízí mnohostranné možnosti využití. Jeviště lze libovolně umístit a přizpůsobit jeho velikost podle potřeby. LED pásky umístěné pod konzolovou střechou a pasoucí se světlo na fasádě dodávají sálu ve tmě zářivý vzhled.
| Projekt | Emsland Arena |
| Developer | Město Lingen |
| Architekt | pbr Planungsbüro Rohling AG |
| Datum dokončení | 2013 |
| Profil požadavků | Vysoké nároky na požární ochranu, kvalitu, funkčnost a individualitu |
| Výrobky Novoferm | Protipožární dveře, dveře z ocelového plechu a dveře s hliníkovým trubkovým rámem. |
SPECIÁLNÍ ŘEŠENÍ: DVEŘE S HLINÍKOVÝM TRUBKOVÝM RÁMEM
Stavba arény vyžadovala maximální bezpečnost a funkčnost. Různorodost možného využití vyžadovala individuální koncepci požární ochrany.
Jednou z konkrétních výzev zde bylo speciální řešení protipožárních dveří ve venkovním prostoru. Tam, kde se shromažďují tisíce lidí, musí únikové a záchranné cesty splňovat vysoké požadavky.

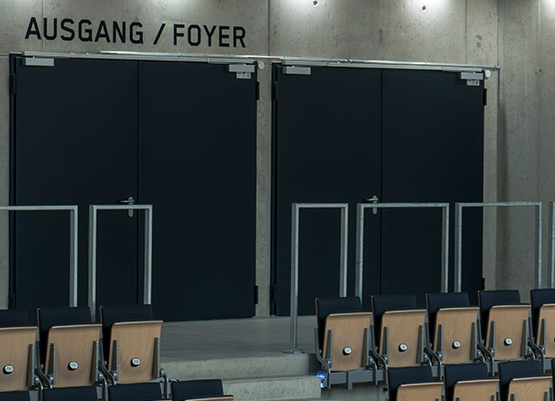

Všechny protipožární dveře měly být původně vyrobeny výhradně z ocelového plechu. V praxi to nebylo možné kvůli nepříznivému poměru šířky a výšky formátu dveří. Zkušený dodavatel systému Novoferm vyřešil problém individuálně a přesvědčil klienta dveřmi s hliníkovým trubkovým rámem na míru. Díky tomu mohl být problematický formát dveří vyřešen bezpečně a se zcela identickou funkčností.

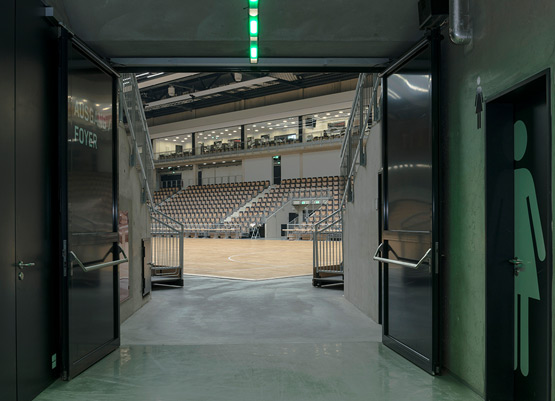

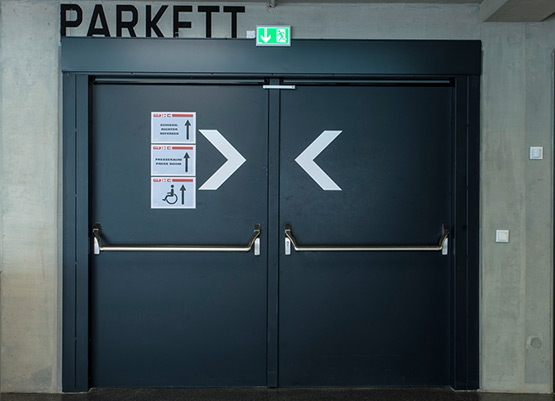

Protipožární dveře s dvojí funkcí

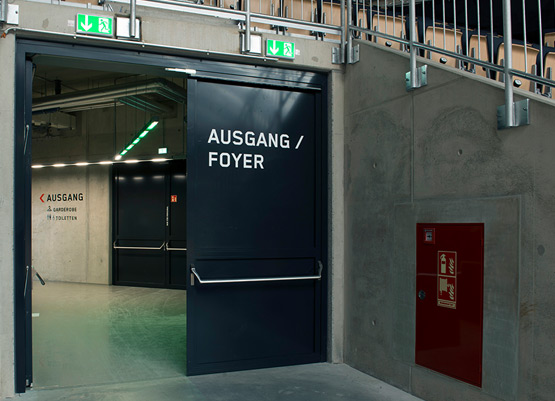

Všechny vnější dveře v únikových tunelech byly vybaveny dvojí funkcí. Jsou vybaveny pohonem křídlových dveří a detektorem kouře a v případě vzniku kouře při požáru je lze otevřít s funkcí odtahu kouře - automaticky a centrálně řízenou. Aby bylo zajištěno jejich fungování i v případě požáru při vypnutém proudu, jsou vybaveny vlastní samostatnou baterií a panikovou funkcí. Kombinace těchto sofistikovaných speciálních řešení umožňuje úspěch inovativní koncepce požární ochrany Arena.
Společnost Novoferm, jeden z předních evropských dodavatelů systémů pro dveře, brány, zárubně a pohony, se v Emsland Areně představila jako kompletní dodavatel protipožární ochrany a multifunkčních dveří.
Celkem bylo instalováno 392 dveří Novoferm. Společnost Novoferm zaujala nejen svými individuálními integrovanými řešeními v oblasti nemovitostí, ale také inovativním detailním řešením tohoto náročného projektu.
PROTIPOŽÁRNÍ OCHRANA S DVEŘMI A VRATY
EmslandArena, navržená společností pbr Planungsbüro Rohling AG, Osnabrück, jako multifunkční hala pro pořádání akcí, je nadregionálním projektem majáku, který trvale posiluje význam lokality Lingen/Ems a v mnoha ohledech rozšiřuje kulturní nabídku v regionu.
Mimo jiné

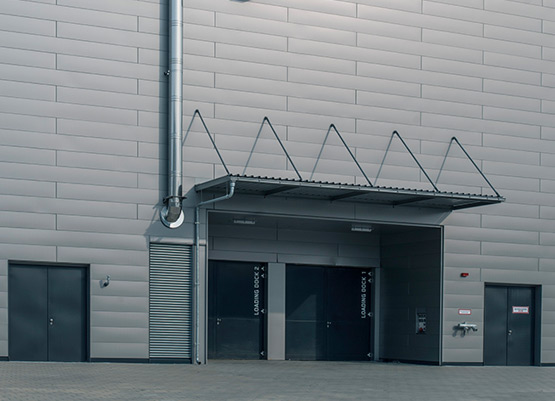

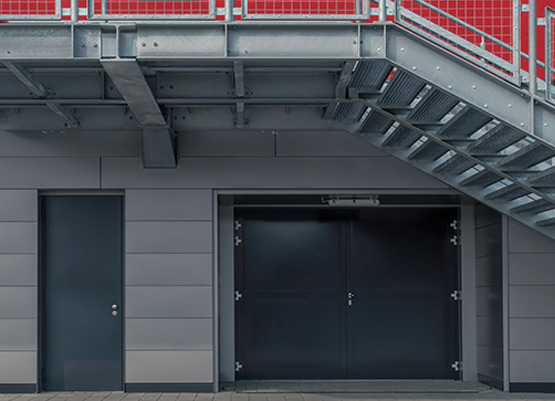

- 8 hliníkových vnějších dveří
- 8 kouřotěsných dveří NovoFire
- 27 dveří z ocelového plechu T90

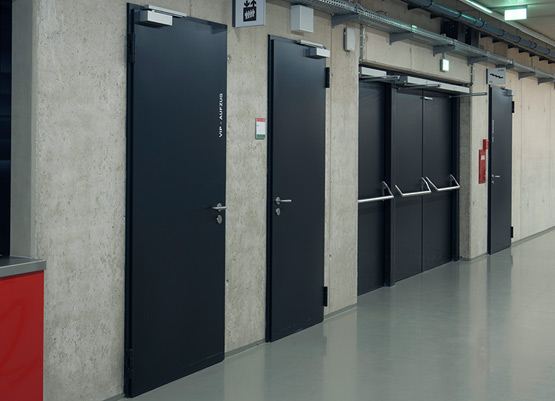

- 293 plechových dveří T30 a
- 56 víceúčelových plechových dveří
instalováno.
NAŠE VÝROBKY

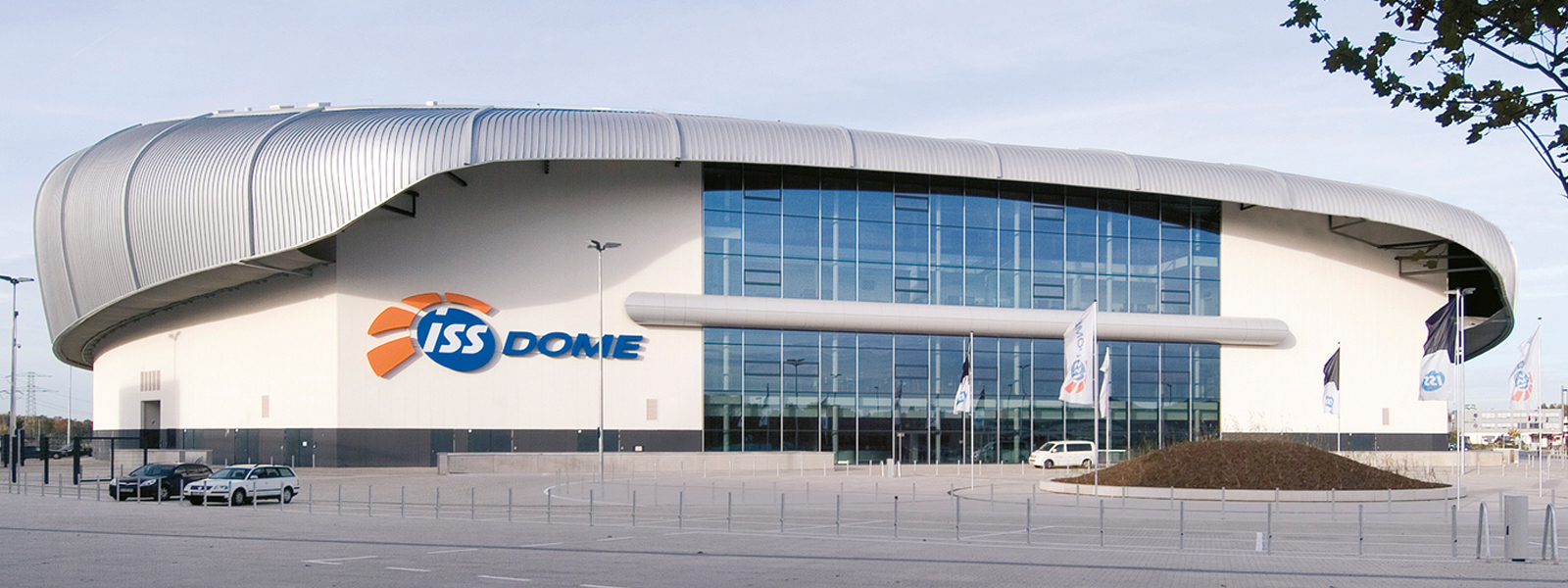

ISS-DOME Düsseldorf
NOVÁ MULTIFUNKČNÍ HALA V DÜSSELDORFU JE TŘÍDA SAMA PRO SEBE

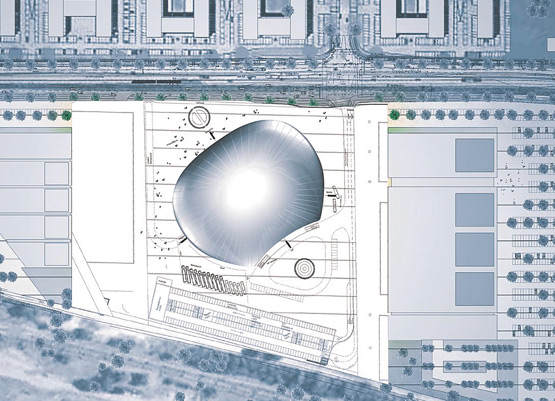

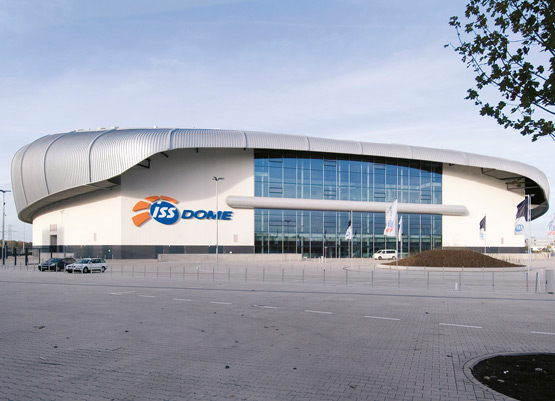

Popis budovy

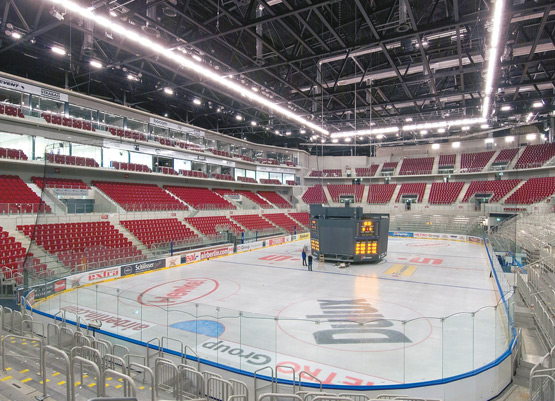

Místo konání akcí v superlativech - to je nový ISS Dome. Futuristicky vyhlížející stavba je působivá, technické vybavení (zejména klimatizace a osvětlení) je inovativní a využití je velmi flexibilní. Prostor pro pořádání akcí o rozloze 1 800 m2 splňuje mezinárodní požadavky na sportovní soutěže. Interiér lze během osmi hodin upravit pro kulturní nebo obchodní akce. Kopule ISS, která má vynikající dopravní spojení, pojme až 13 400 návštěvníků.
Stavba
ISS Dome kombinuje moderní architekturu s maximální praktičností. Většina haly je obložena kovovou fasádou, která kopíruje organický tvar budovy.
Části fasády jsou poloprůhledné, zatímco další žaluziové části vytvářejí výrazné akcenty. Fóliové střechy zajišťují příjemné světelné podmínky. Pro vstupní fasády byla zvolena skleněná konstrukce. Jen na střechu s hliníkovým pláštěm bylo použito 1 000 tun příhradových nosníků.
| Klient | Industrieterrains Düsseldorf-Reisholz AG |
| Architekti (návrh) | RKW Rhode, Kellermann Wawrowsky |
| Generální dodavatel | Wiemer & Trachte AG |
| Délka/šířka/výška | 144 / 106 / 36,20 m |
| Přestavěný prostor | 491.000 m3 |
| Velikost pozemku | 42.775m2 |
| Kapacita pro diváky | 12 500 ve standardní situaci 13 400 pro hokejové zápasy (4 000 míst k stání) 10 700 pro koncerty (k sezení) 12 000 pro koncerty (částečně k sezení) |
| Obchodní prostor | 624 míst k sezení |
| Interiér | 1.800m2 |

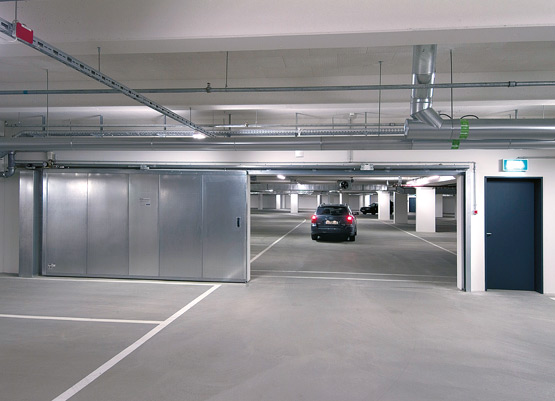

| Parkoviště | vícepodlažní parkoviště 1 514, podzemní parkoviště 422 |
| Stavební náklady | cca 72 milionů eur včetně rozvoje |
| Dokončeno v letech 2008, 2006 a 2004 | |
| Hodnota zakázky | 400 000 eur |
| Doba instalace | do konce srpna 2006 |
| Protipožární dveře | 284 |
| Rolety | 32 |
| Dvoukřídlé "jednootvorové dveře" s panikou tlačné lišty a systémy pro přidržení otevření, všechny dveře s dveřními zavírači GEZE | 58 |

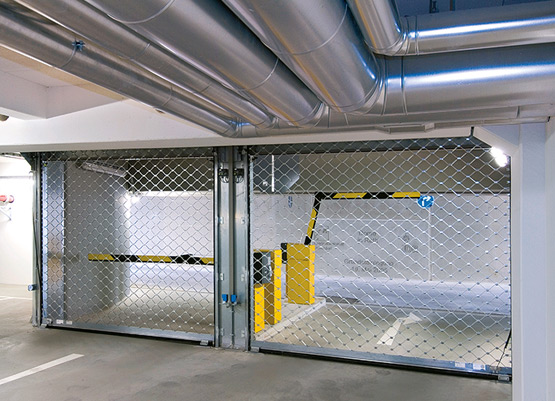

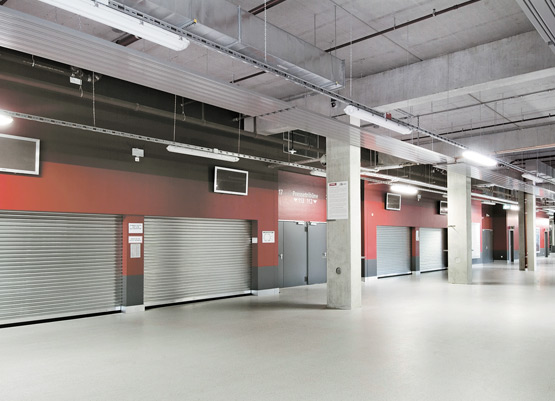

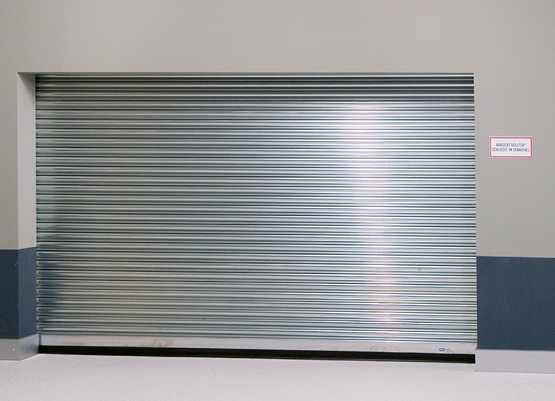

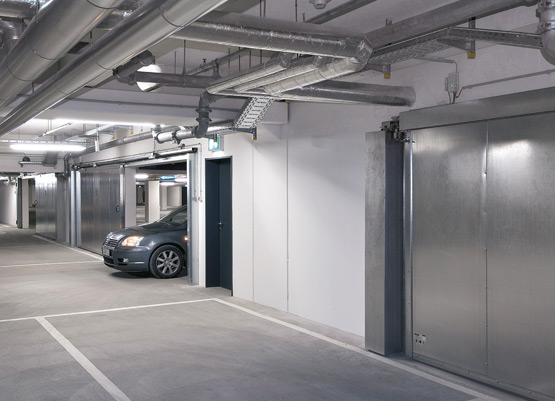

Rolety
Rolety hermeticky uzavírají stravovací a prodejní prostory po skončení pracovní doby. Pro tento projekt byly použity rolety TH80 s dvoustěnnými tepelně izolačními lamelami s pěnovou výplní z přírodního hliníku s bezbarvým lakem. Společnost Novoferm Riexinger nabízí celý sortiment moderních rolet přizpůsobených zamýšlenému použití: na přání z hliníku nebo oceli, jedno- nebo dvoustěnné, s prosklením nebo větracími štěrbinami.
K dispozici jsou také vysokorychlostní rolety z PVC nebo hliníku s rychlostí otevírání až 2,0 m/s.

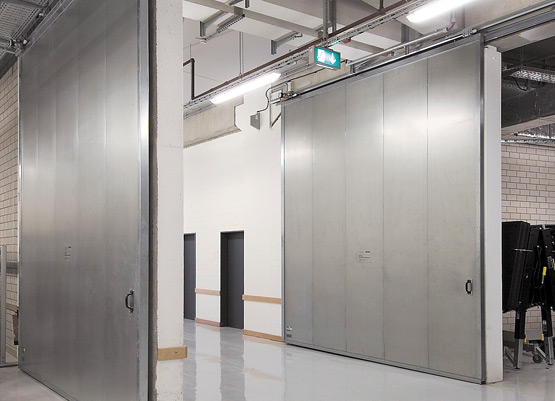

POŽÁRNÍ DVEŘE

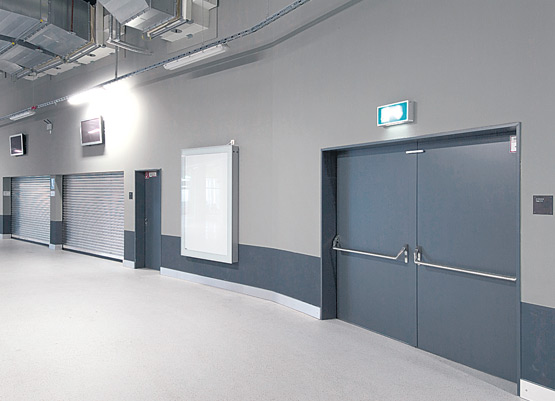

Standardní protipožární dveře:
Novoferm Riexinger nabízí široký sortiment schválených jednokřídlých nebo dvoukřídlých dveří v provedení T30 i T90.
Součástí standardního balení je pozinkovaný a práškově lakovaný rohový rám. K dispozici jsou samozřejmě i jiná provedení rámů a prahů.
Speciální provedení je možné kdykoli v souladu s požadavky na konstrukci, např: protipožární zasklení, vybavení proti vloupání, panikové zámky, systémy zavírání dveří, pevná horní část, elektrická závora, systémy přidržení otevření a mnoho dalšího.
PRODUKTY NOVOFERM V REFERENČNÍM MAJETKU

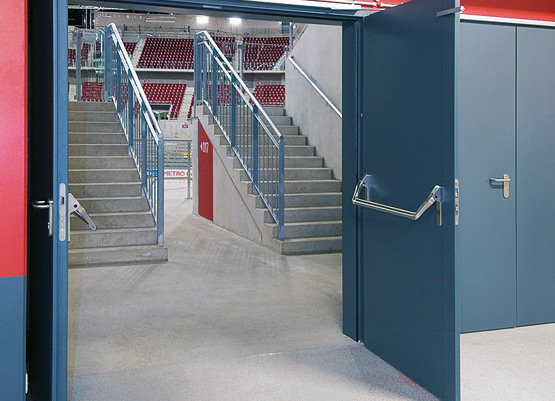

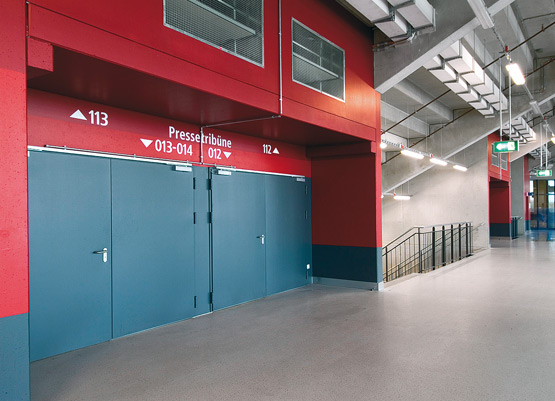

Celkem 58 dvoukřídlých protipožárních dveří odděluje interiér od okolních obchodních prostor.
Těmito tzv. dveřmi s otvorem pro ústa může ve velmi krátkém čase projít až 13 400 diváků.
Pro případné nouzové situace byly z vnitřní strany vybaveny rychle otevíratelnými panikovými mřížemi.
