SEKČNÍ VRATA PREMIUM PLUS Z OCELI
SEKČNÍ VRATA S TLOUŠŤKOU 70 MM A MAXIMÁLNÍ IZOLACÍ
Vaše další plus v oblasti izolace. S novými sekčními garážovými vraty Premium-Plus je vaše garáž chráněna proti větru a povětrnostním vlivům.
Obzvláště vysoká úroveň izolace přispívá k tomu, že vaše garáž s přilehlým nebo nadměrně obestavěným obytným prostorem neprochladne ani v zimě. Zabráníte tak tepelným ztrátám a aktivně podpoříte optimalizaci výkonové bilance celé budovy.
Chcete kromě nejvyšší kvality a maximálního pohodlí také maximální energetickou účinnost a nejlepší možnou bezpečnost?
Pak se rozhodněte pro prémiová sekční vrata s celkovou tloušťkou profilu 70 mm od společnosti Novoferm!
Prémiová vrata s maximální izolací Sekční garážová vrata Novoferm v provedení 70 mm mají izolační jádro z tuhé pěny o tloušťce 67 mm (celková tloušťka profilu: 70 mm) pro maximální tepelnou izolaci.
Velký výběr motivů / barev Sekční vrata jsou k dispozici ve dvou provedeních s reliéfem, s mnoha povrchy a téměř ve všech moderních a koncových barvách RAL - aby ladila s architekturou vašeho domu.
Pohon NovoPort, kterýje k dispozici pouze u společnosti Novoferm a který je kompatibilní s inteligentními domácnostmi, se nemontuje na strop a nabízí mnoho výhod (integrovaný otvírač dveří, jednoduchá instalace,...).
Přehled vašich plusových bodů
- Pro soukromé garáže do šířky 5 500 mm
- Obzvláště vysoká tepelná a zvuková izolace profilů s hodnotou tepelné izolace U(p) = 0,34 W/m²K a celkovou tloušťkou profilů 70 mm.
Patentované tepelně oddělené sekce
- Na vyžádání k dispozici také s variantami oken a světelných otvorů s trojitým zasklením
- Sada tepelných rámů Novoferm poskytuje až o 15 % lepší tepelnou izolaci* na vyžádání
- Moderní a energeticky úsporné LED osvětlení pro pohony garážových vrat Novoferm a doplňkové vybavení (např. světelné lišty).
- Pohony garážových vrat s nízkou spotřebou energie pouhých 0,5 W v pohotovostním režimu.
- Velký výběr moderních a koncových povrchů a barev
- Harmonický vzhled vnitřní strany dveří díky hladkému povrchu a jednotným detailům (závěsy, profily atd.), které jsou barevně sladěny s dveřním křídlem.
- Možnost testování bezpečnosti podle třídy odolnosti RC 2 (podle DIN/TS 18194:2020-07).
- Maximální osobní bezpečnost díky ochraně proti zachycení prstů z vnitřní i vnější strany
- Spolehlivá detekce překážek a osob díky dodatečně dostupné bezpečnostní světelné závoře "Easy".
- Hladký chod vrat díky tandemovým válečkům z nerezové oceli s kuličkovými ložisky a tichému otevírání garážových vrat
TOR-MERKMALE UND HIGHLIGHTS

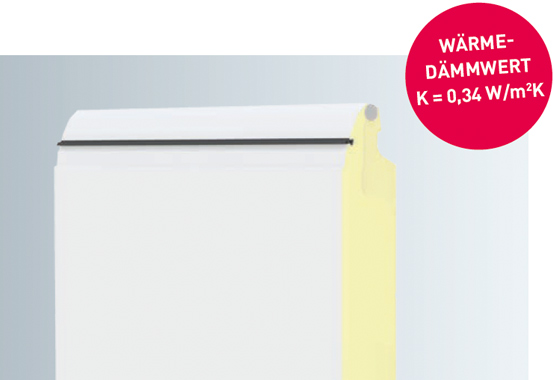

OBZVLÁŠTĚ VYSOKÁ TEPELNÁ A ZVUKOVÁ IZOLACE
OBZVLÁŠTĚ VYSOKÁ TEPELNÁ A ZVUKOVÁ IZOLACE

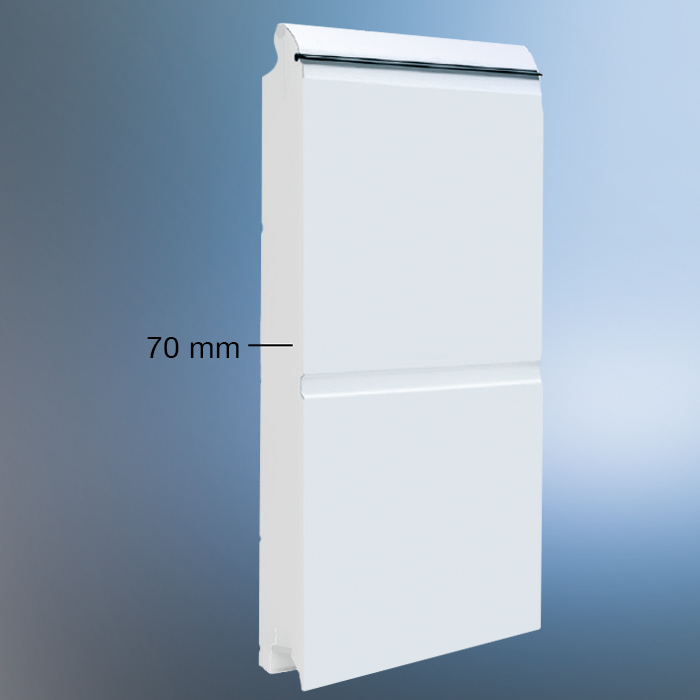

Patentované tepelně oddělené profily o celkové tloušťce 70 mm v kombinaci s jádrem sekčních vrat z tuhé PUR pěny zajišťují mimořádně vysokou úroveň tepelné a zvukové izolace.
Dodatečná těsnění mezi sekcemi a dvojité spodní těsnění na spodní hraně vrat rovněž podporují tepelnou izolaci a snižují tepelné ztráty.
HLAVNÍ PŘÍBĚHY AUßEN

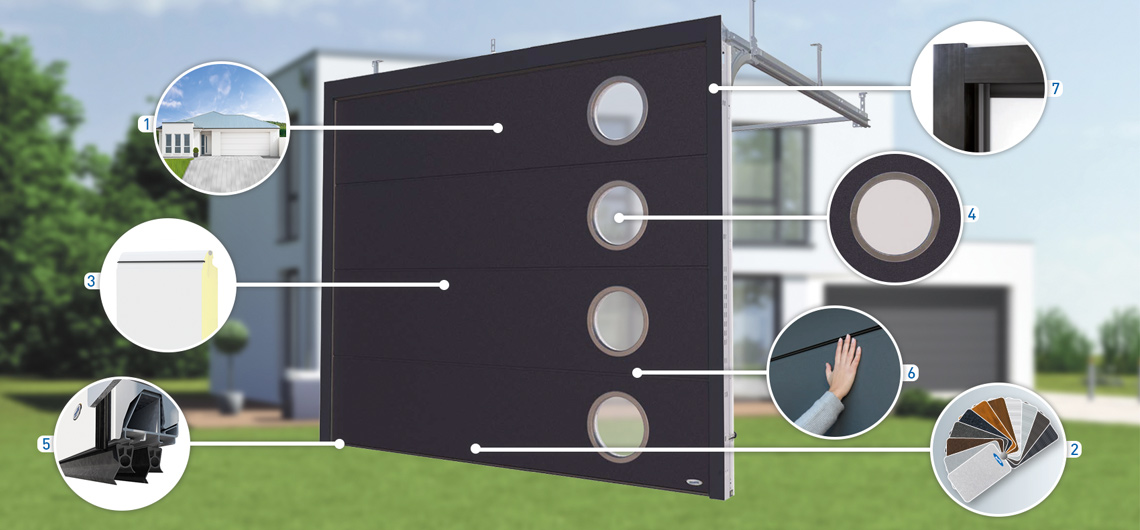

PRVOTŘÍDNÍ KVALITA, KTEROU MŮŽETE VIDĚT
(1) Pro soukromé garáže do šířky 5 500 mm Sekční garážová vrata Premium-Plus jsou ideální pro soukromé garáže nebo dvojgaráže do šířky 5,50 m pro novostavby a rekonstrukce.
(2) Velký výběr povrchů a barev s povrchovou úpravou na konci Sekční vrata Premium-Plus v lakovaném provedení, ve vzhledu dřeva a s našimi saténovými povrchy s povrchovou úpravou na konci. Vysoce kvalitní povrchy jsou méně citlivé na vnější vlivy a dodají vaší garáži elegantní vzhled.
(3) Dvoustěnná a izolovaná Naše ocelové sekce jsou vyráběny výhradně ve dvoustěnné sendvičové konstrukci a vyplněny tepelně izolačním jádrem z tuhé PUR pěny. S tloušťkou ≈67 mm (hodnota tepelné izolace U(p) = 0,34 W/m2K) zajišťuje obzvláště vysokou tepelnou a zvukovou izolaci.
(4) Varianty oken s trojsklem K dispozici jsou také varianty oken s trojsklem, které kromě vysoké tepelné izolace zajišťují maximální prostup světla.
(5) Dvojité spodní těsnění Dvojité spodní těsnění na spodní hraně dveří zaručuje nejlepší možnou ochranu proti vodě a nečistotám a vyrovnává drobné nerovnosti podlahy. Dvojité těsnění rovněž snižuje tepelné ztráty.
(6) Ochrana proti přiskřípnutí prstů na vnitřní i vnější straně Speciální konstrukce profilů a závěsů zabraňuje přiskřípnutí křídla vrat již od samého počátku. U systému Novoferm neexistuje žádné místo skřípnutí ani na vnitřní straně.
(7) Tepelná sada zárubní Volitelný systém těsnicích a izolačních lišt zlepšuje tepelnou izolaci až o 15 %* díky trojstranné tepelné optimalizaci zárubně při instalaci za otvorem a aktivně podporuje optimalizaci výkonové bilance celé budovy.
* Hodnota výkonu závisí na motivu dveří a jejich velikosti.
NEJDŮLEŽITĚJŠÍ UDÁLOSTI

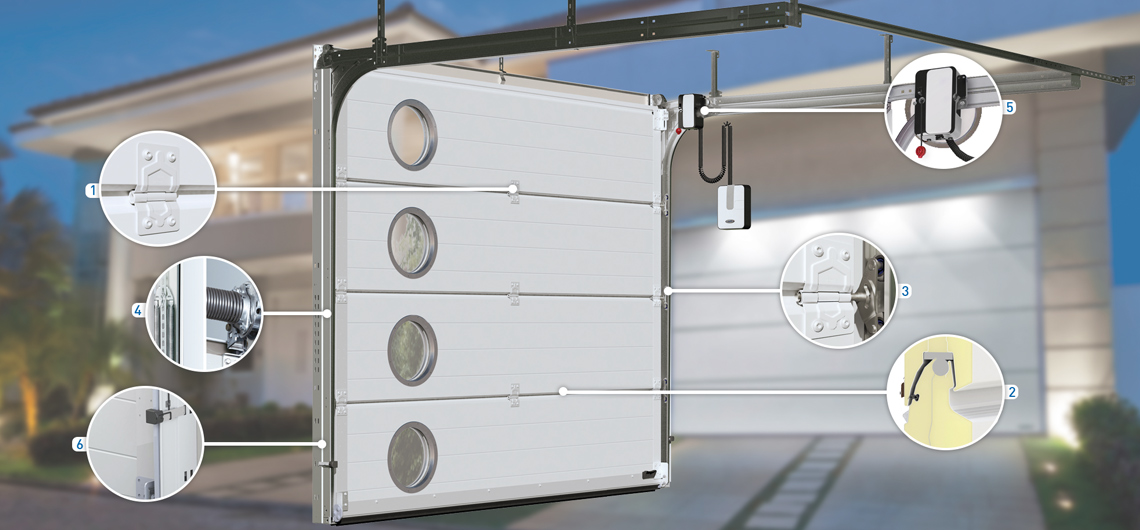

CO JE UVNITŘ DVEŘÍ PREMIUM
(1) Jednotný vzhled vnitřní strany dveří Dveře Premium Plus nabízejí vizuální zvýraznění díky jednotnému vzhledu vnitřní strany dveří. Elegantně hladký povrch "Noblesse" dveřního křídla, stejně jako závěsy a profily v dopravní bílé barvě (podobné RAL 9016) umocňují celkový harmonický dojem.
(3) Tandemové válečky s kuličkovými ložisky Vysoce kvalitní tandemové válečky s kuličkovými ložisky z nerezové oceli zajišťují mimořádně hladký a rovnoměrný pohyb vrat.
(5) NovoPort® - jedinečný a flexibilní Patentovaný systém pohonu NovoPort® s integrovaným vnitřním tlačítkem a zobrazením stavu vrat prostřednictvím ručního vysílače zajišťuje maximální pohodlí. Inovativní, flexibilní boční instalace, volitelně vpravo nebo vlevo, odstraňuje překážky při instalaci již od samého počátku. Strop tak zůstává volný.
(2) Tepelné oddělení Patentované tepelně oddělené sekce s jádrem z tvrdé PUR pěny a dodatečnými těsněními mezi sekcemi poskytují tepelnou izolaci EXTRA-PLUS.
(4) Volitelná technologie pružin Sekční vrata Premium-Plus lze vybavit buď bezpečnostními vícenásobnými tažnými pružinami, nebo torzními pružinami pro menší rozměry. Svislé tažné pružiny umožňují také malou montážní hloubku a nabízejí mnoho možností tam, kde je omezený prostor. U velkých rozměrů jsou vrata vybavena torzními pružinovými šachtami, a to buď vpředu, nebo vzadu.
(6) Bezpečnostní světelná závora "Easy" Doplňková bezpečnostní světelná závora "Easy" spolehlivě rozpozná překážky a osoby a v případě pochybností přeruší proces zavírání vrat.

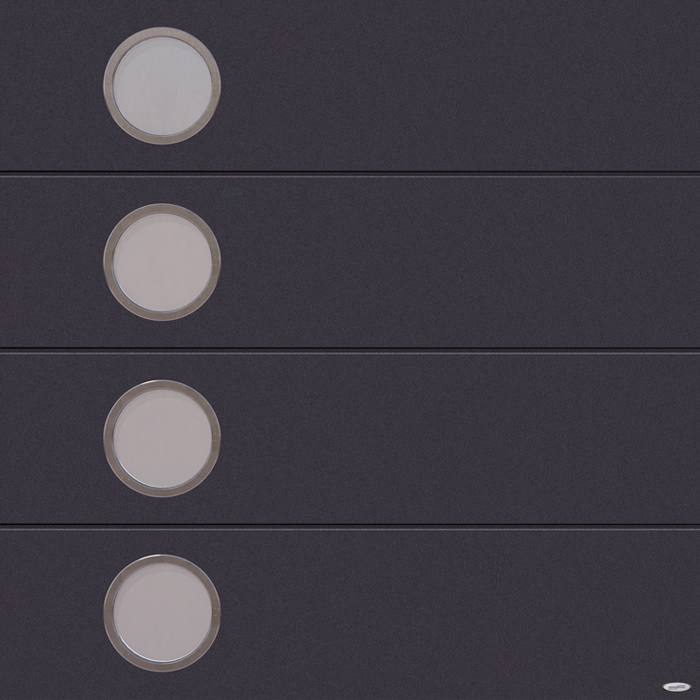

OKNA S TROJITÝM ZASKLENÍM
OKNA S TROJITÝM ZASKLENÍM
Naše sekční garážová vrata Premium-Plus jsou k dispozici také s variantami oken s trojitým zasklením, která kromě vysoké tepelné izolace zajišťují maximální propustnost světla.

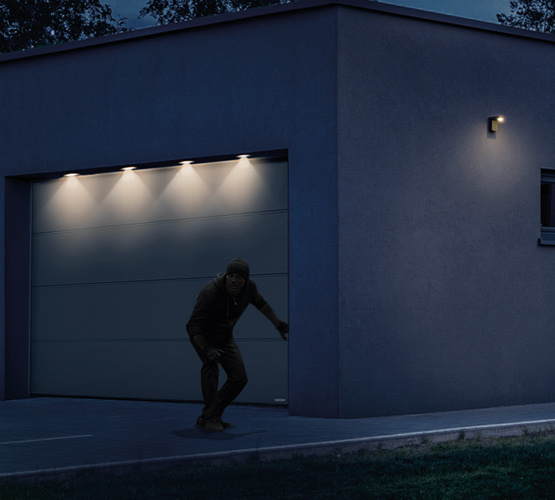

ZKOUŠENÁ BEZPEČNOST
ZKOUŠENÁ BEZPEČNOST
Premium-Plus ISO 70 od společnosti Novoferm nabízí nejvyšší úroveň zabezpečení. Na přání můžete získat Premium-Plus ISO 70 v provedení odolném proti vloupání s třídou odolnosti RC 2.
Ještě větší bezpečnost zajišťuje ochrana proti zachycení prstů (uvnitř i vně) a vyměnitelné ruční vysílače kódů odolné proti manipulaci s 128bitovým šifrováním AES.

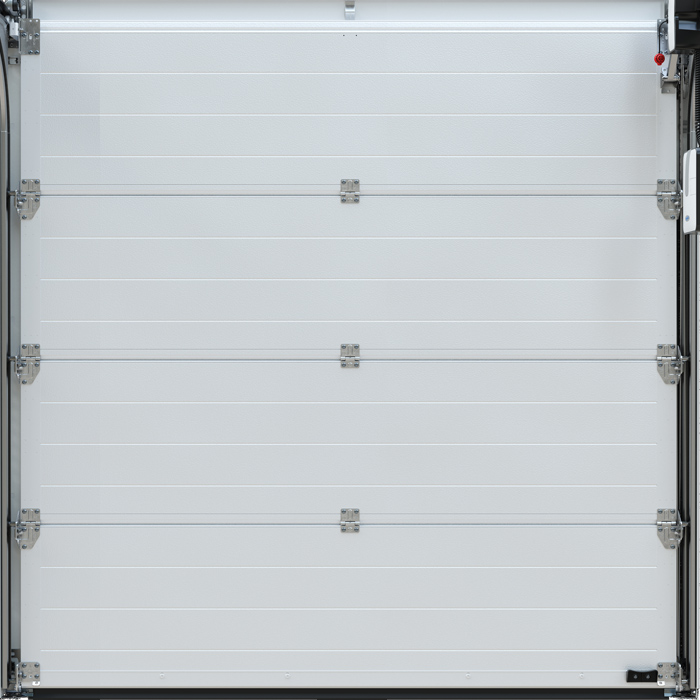

VYSOCE KVALITNÍ A JEDNOTNÉ VNITŘNÍ DVEŘE
VYSOCE KVALITNÍ A JEDNOTNÉ VNITŘNÍ DVEŘE
V porovnání s běžnými vraty jsou sekční garážová vrata Premium-Plus ISO 70 atraktivní i zevnitř!
Povrch vnitřní strany vrat je vyroben v elegantní, hladké povrchové úpravě "Noblesse". Pro jednotnou barevnost a harmonický celkový dojem jsou křídlo vrat, závěsy a profily rovněž provedeny v dopravní bílé barvě podobné RAL 9016.
Vysoce kvalitní tandemové kladky s kuličkovými ložisky z nerezové oceli rovněž zajišťují mimořádně hladký a rovnoměrný chod vrat.
POVRCHY, BARVY A VYBAVENÍ
TOR-PRÄGUNGEN
TOR-PRÄGUNGEN
Slaďte s architekturou svého domu! Dodejte svým garážovým vratům osobitý vzhled - našesekční vrata Premium Plus s obzvláště vysokou izolací jsou na přání k dispozici ve dvou provedeních s reliéfem vrat a se všemi níže uvedenými povrchy a barvami koncových vrstev z řady Novoferm.
| Dveřní křídlo |
| Vnitřní strana: Základní nátěr na bázi polyuretanu, barva bílá, podobná RAL 9016. |
| Vnější standard: Dopravní bílá, podobná RAL 9016 (opatřená základním nátěrem). |
| Exteriér: Barvy Super-Color, RAL dle vlastního výběru, saténový povrch nebo povrchová úprava dřeva za příplatek (vrchní nátěr). |
POVRCHY
POVRCHOVÁ NOBLESA
DŘEVĚNÁ OPTIKA
Naše sekční vrata Premium Plus jsou na vyžádání k dispozici také ve 4 povrchových úpravách s autentickým rustikálním vzhledem dřeva. Povrchy jsou opatřeny vrchní povrchovou úpravou a jsou odolné proti povětrnostním vlivům.
SATÉNOVÉ POVRCHY
Naše sekční vrata Premium Plus jsou k dispozici také v šesti dekorativních provedeních s povrchovou úpravou s hedvábně matným saténovým povrchem s nízkou tendencí k zašpinění a zvláštní odolností proti povětrnostním vlivům.

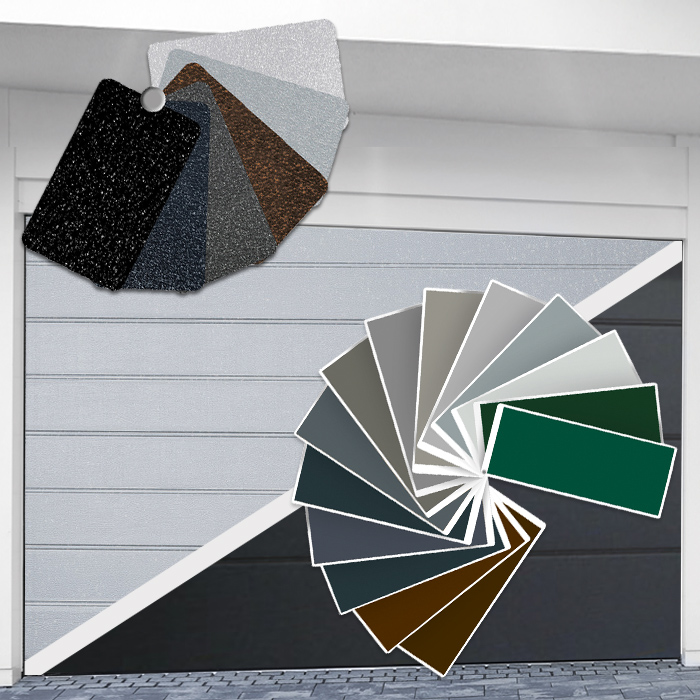

BARVY
BARVY
Zažijte více barev a individuality! Našesekční garážová vrata Premium Plus s izolací 70 mm jsou k dispozici s elegantně hladkým povrchem Noblesse, který jednoduše odpuzuje nečistoty a vlhkost. Pro další přizpůsobení si můžete vybrat ze 14 cenově atraktivních povrchových úprav Super-Color/preferovaných barev a téměř všech barev RAL.
STANDARDNÍ BARVA
PREFEROVANÉ BARVY / SUPERCOLOR BARVY A RAL PODLE VAŠEHO VÝBĚRU
Za malý příplatek jsou dveře k dispozici v barvě RAL podle vašeho výběru.
BRÁNY S MŘÍŽEMI
BRÁNY S MŘÍŽEMI
KLIKY DVEŘÍ Z MNOHA MATERIÁLŮ A BAREV
Shodné dveřní kliky jsou k dispozici ve všech 16 barvách Super-Color a RAL podle vašeho výběru.
ZASKLENÍ A OKNA
ZASKLÍVÁNÍ OD KLASICKÉHO PO MODERNÍ
CHCETE VE VAŠÍ GARÁŽI VÍCE SVĚTLA? Uvažovali jste již o dveřích v určitém stylu a barvě, ale zatím pro vás nejsou dostatečně individuální?
Pak se podívejte na naše atraktivní možnosti prosklení. Nejenže přitáhnou pozornost k vaší garáži, ale také propustí dovnitř světlo. To je obzvláště výhodné, pokud svou garáž využíváte také jako hobby místnost nebo dílnu.
Všechna zasklení Novoferm jsou vyrobena z akrylátového skla odolného proti povětrnostním vlivům nebo z nárazuvzdorného polykarbonátu a vyznačují se maximální propustností světla.
Okna
Rozměry:
- Vnitřní rozměr: přibližně 392 x 192 mm
Vnější strana: cca 460 x 260 mm
Tloušťka oken:
Pro velkoplošnou ražbu dveří: čiré nebo křišťálově čisté 16mm akrylátové dvojsklo.
SVĚTELNÉ OTEVÍRÁNÍ
VNĚJŠÍ OSVĚTLENÍ GARÁŽE
VNĚJŠÍ OSVĚTLENÍ GARÁŽE
Aby byla vaše garážová vrata správně osvětlena i po západu slunce - a aby se k nim nedostaly nepovolané osoby - doporučujeme sadu osvětlení LED. Vytváří vzrušující dialog s ostatními zdroji světla, např. osvětlenými okny, a dotváří celkovou architekturu vašeho domu. V závislosti na šířce dveří se osvětlovací sada skládá ze čtyř, šesti nebo osmi LED diod, které jsou rovnoměrně rozmístěny po celé šířce dveří v dráze ve tvaru písmene "U".
Lze ji ovládat buď pomocí ručního vysílače, který používáte také k ovládání pohonu, pomocí samostatného časového spínače nebo detektoru pohybu. ŠETŘÍ PROSTOR A ENERGII
Plochá osvětlovací souprava LED v barvě hliníku (40 x 20 mm) se instaluje pod nadpraží garáže a šetří tak místo, takže zůstává zachována téměř celá světlá výška. LED diody s dlouhou životností zajišťují velmi jasné osvětlení s minimální spotřebou energie. V závislosti na šířce vrat lze osvětlovací jednotky na obou stranách snadno zkrátit, aby bylo dosaženo přesně symetrického osvětlení vrat.
PŘEHLED VAŠICH VÝHOD
Rovnoměrné rozložení po celé šířce dveří: 4, 6 nebo 8 LED diod pro šířku dveří až 3 000, 4 000 nebo 5 000 mm.- Možnost samostatného spínání nezávisle na funkci pohonu
Dostupné délky: 3 m, 4 m a 5 m - v případě potřeby lze zkrátit!- Vrata a světlo lze ovládat jedním ručním vysílačem
- Osvětlení volitelně s pohybem vrat nebo bez něj
- Jasné osvětlení s nízkou spotřebou energie
- Osvětlení chráněné proti povětrnostním vlivům
- Prostorově úsporná instalace pod nadpraží garáže
- Dlouhá životnost díky technologii LED
- Včetně síťového transformátoru 230 V/12 V
- Eloxovaný hliník
ZABEZPEČENÍ A ODOLNOST PROTI VLOUPÁNÍ
ZABEZPEČENÍ A ODOLNOST PROTI VLOUPÁNÍ
ZABEZPEČENÍ VAŠEHO DOMOVA
Věříme, že ochrana proti vloupání a energetická účinnost patří k sobě. Proto jsou nyní prémiová sekční vrata Novoferm Evolution a iso 70 Premium-Plus k dispozici také ve verzi odolné proti vloupání (třída odolnosti RC 2 podle DIN/TS 18194:2020-07). Je prokázáno, že mechanické zabezpečovací systémy garážových vrat úspěšně odvracejí pokusy o vloupání: Více než třetina všech vloupání se zasekne ve fázi pokusu, protože vrata nelze dostatečně rychle otevřít. Pokud tedy chcete svou garáž ochránit vhodnými vraty, jste na bezpečné straně s garážovými sekčními vraty Novoferm odolnými proti vloupání. V kombinaci s výklopným otevíráním Novomatic 423 nebo Novomatic 563 S mohou sekční garážová vrata dosáhnout třídy odolnosti RC 2 (iso 70 pouze s Novomatic 563 S). U sekčních vrat Premium-Plus je ochrana proti vloupání dokonce součástí standardní výbavy iso 70.
Na přání můžete získat vrata Evolution Premium v provedení s ochranou proti vloupání s třídou odolnosti RC 2.
Podmínky instalace pro dosažení zabezpečení RC 2!
OTEVÍRÁNÍ GARÁŽOVÝCH VRAT S ELEKTRICKÝM POHONEM
OTEVÍRÁNÍ GARÁŽOVÝCH VRAT S ELEKTRICKÝM POHONEM
Společnost Novoferm doporučuje koupit garážová vrata společně s otvíračem garážových vrat, protože každý, kdo si dnes kupuje nová garážová vrata, chce, aby nejen dobře vypadala, ale také aby se snadno otevírala. S elektrickým pohonem zvýšíte úroveň komfortu své garáže stisknutím tlačítka a eliminujete nepříjemnosti - stačí kliknout na rádiový ovladač nebo ovládat pomocí aplikace.
Všechny pohony Novoferm jsou testovány v kombinaci s vraty Novoferm. To zaručuje maximální funkční spolehlivost a životnost.
A díky praktickému nouzovému otevírání se vždy dostanete dovnitř, i když vypadne proud.
Výběr otevíračů garážových vrat
Vyberte si elektrický pohon vrat:
PŘÍSLUŠENSTVÍ PRO POHONY
Součástí požadovaného vybavení je také správné příslušenství. Protože lidé mají různá přání a protože konstrukční podmínky garážových nebo posuvných vrat nejsou vždy stejné, nabízíme rozsáhlý sortiment příslušenství, kterým můžete naše systémy vybavit podle svých individuálních požadavků.
Inspirationen
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově černý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: vzhled dřeva - Winchester (hladký)
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Noblesse (hladký)
Barva : antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově šedý
Barva : smíšená barva
Pouze pro sekční vrata Novoferm sbočním pohonem NovoPort s integrovaným tlačítkem.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově šedý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: Saténová okenní šedá
Barva: Okenní šedá, podobná RAL 7040
Okno: s průzory.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) mm
Reliéfní provedení vrat:
Barva : bílý hliník, podobná RAL 9006
Okno : s průzory (s rámem z nerezové oceli).
Sekční garážová vrata z oceli v provedení 20 mm, 45 mm (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Barva: antracitově šedá, podobná RAL 7016
Příslušenství: s LED světelným páskem pro vnější osvětlení.
Sekční garážová vrata z oceli v provedení 20 mm, 45 mm (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Povrch: Noblesse (hladký)
Barva : břidlicově šedá, podobná RAL 7015
Sekční garážová vrata z oceli v provedení 20 mm nebo 45 mm (EVO) mm
Reliéfní provedení vrat:
Povrch: Woodgrain (diskrétně zrnitá struktura dřeva)
Barva: Dopravní bílá, podobná RAL 9016
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově černý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Barva: antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 20 nebo 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Woodgrain (decentně zrnitá struktura dřeva)
Barva: Okenní šedá, podobná RAL 7040.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) mm
Reliéfní provedení vrat:
Barva levých vrat: bílá, podobná RAL 9016
Barva pravých vrat: ocelově modrá, podobná RAL 9011.
Sekční garážová vrata z oceli v provedení 20, 45 (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Barva: šedý hliník, podobná RAL 9007.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově tmavě šedý
Barva: antracitově šedá, podobná RAL 7016
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: saténově tmavě šedý
Barva: antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 20 mm nebo 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Woodgrain (diskrétně zrnitá struktura dřeva)
Barva: Dopravní bílá, podobná RAL 9016
Technologie a podrobnosti
STANDARDNÍ VELIKOSTI - VERTIKÁLNÍ TAŽNÁ PRUŽINA
STANDARDNÍ VELIKOSTI - VERTIKÁLNÍ NAPÍNACÍ PRUŽINA (VELKÁ KULIČKA, VELKÁ LAMELA)
Standardní velikost | |||||||
Velikost objednávky (BMR)
Šířka x výška | Maximální rozměr otvoru ve stěně/rozměr otvoru v garáži
Šířka x výška | Vnější rozměr rámu Šířka x výška | Vnitřní rozměr garáže (min.)* (volitelně) | Hloubka zasunutí | Výška stropu | Světlá výška | |
Ruční ovládání | Pohonná jednotka | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2425 | 2475 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | |||||||
RENOVAČNÍ VELIKOSTI - VERTIKÁLNÍ TAŽNÁ PRUŽINA
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů | Nová velikost pro renovaci | |||||||||
Velikost objednávky (BMR) | Vnější rozměr rámu | Volný prostor | Objednací rozměr (BMR) | Maximum | Rozměr vnějšího rámu | Vnitřní rozměry garáže | Montážní hloubka (EBT) | Výška stropu | Světlá výška (LDH) | |
Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | Ruční ovládání | Pohonná jednotka | ||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 1975 | 2025 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | ||||||||||
NORMÁLNÍ VELIKOST - PŘEDNÍ HŘÍDEL TORZNÍ PRUŽINY (VL)
NORMÁLNÍ VELIKOSTI - PŘEDNÍ TORZNÍ PRUŽINOVÝ HŘÍDEL (VL) - (GROSSSICKE, GROSSLAMELLE)
Standardní velikost | |||||||
Velikost objednávky (BMR)
Šířka x výška | Maximální rozměr otvoru ve stěně/rozměr otvoru v garáži Šířka x výška | Vnější rozměr rámu Šířka x výška | Vnitřní rozměr garáže (min.)* (volitelně) | Hloubka zasunutí (EBT) | Výška stropu
Ruční ovládání/ | Světlá výška | |
Ruční ovládání | Pohonná jednotka | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 2120 | 2410 (2500) | 2495 | 2125 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2245 | 2410 (2500) | 2620 | 2250 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2370 | 2410 (2500) | 2745 | 2375 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 2120 | 2535 (2625) | 2495 | 2125 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2245 | 2535 (2625) | 2620 | 2250 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2320 | 2535 (2625) | 2695 | 2325 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2370 | 2535 (2625) | 2745 | 2375 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2495 | 2535 (2625) | 2870 | 2500 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 2120 | 2660 (2750) | 2495 | 2125 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2245 | 2660 (2750) | 2620 | 2250 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2320 | 2660 (2750) | 2695 | 2325 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2370 | 2660 (2750) | 2745 | 2375 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2495 | 2660 (2750) | 2870 | 2500 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2620 | 2660 (2750) | 2995 | 2625 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2745 | 2660 (2750) | 3120 | 2750 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2995 | 2660 (2750) | 3370 | 3000 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2370 | 2785 (2875) | 2745 | 2375 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2245 | 2910 (3000) | 2620 | 2250 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2370 | 2910 (3000) | 2745 | 2375 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2495 | 2910 (3000) | 2870 | 2500 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2995 | 2910 (3000) | 3370 | 3000 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2245 | 3160 (3250) | 2620 | 2250 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2370 | 3160 (3250) | 2745 | 2375 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2495 | 3160 (3250) | 2870 | 2500 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2620 | 3160 (3250) | 2995 | 2625 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2745 | 3160 (3250) | 3120 | 2750 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3245 | 3160 (3250) | 3620 | 3250 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2245 | 3410 (3500) | 2620 | 2250 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2370 | 3410 (3500) | 2745 | 2375 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2495 | 3410 (3500) | 2870 | 2500 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2245 | 3660 (3750) | 2620 | 2250 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2370 | 3660 (3750) | 2745 | 2375 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2495 | 3660 (3750) | 2870 | 2500 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2245 | 3910 (4000) | 2620 | 2250 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2370 | 3910 (4000) | 2745 | 2375 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2495 | 3910 (4000) | 2870 | 2500 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2245 | 4160 (4250) | 2620 | 2250 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2370 | 4160 (4250) | 2745 | 2375 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2495 | 4160 (4250) | 2870 | 2500 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2245 | 4410 (4500) | 2620 | 2250 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2370 | 4410 (4500) | 2745 | 2375 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2495 | 4410 (4500) | 2870 | 2500 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2245 | 4660 (4750) | 2620 | 2250 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2370 | 4660 (4750) | 2745 | 2375 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2495 | 4660 (4750) | 2870 | 2500 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2245 | 4910 (5000) | 2620 | 2250 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2370 | 4910 (5000) | 2745 | 2375 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2495 | 4910 (5000) | 2870 | 2500 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2245 | 5160 (5250) | 2620 | 2250 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2370 | 5160 (5250) | 2745 | 2375 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2495 | 5160 (5250) | 2870 | 2500 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2245 | 5660 (5750) | 2620 | 2250 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2370 | 5660 (5750) | 2745 | 2375 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2495 | 5660 (5750) | 2870 | 2500 | 2175 | 2225 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | |||||||
VELIKOSTI RENOVACE - HŘÍDEL PŘEDNÍ TORZNÍ PRUŽINY (VL)
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů | Nová velikost pro renovaci | |||||||||
Velikost objednávky (BMR) | Vnější rozměr rámu | Volný prostor | Objednací rozměr (BMR) | Maximum | Rozměr vnějšího rámu | Vnitřní rozměry garáže | Montážní hloubka (EBT) | Výška stropu | Světlá výška (LDH) | |
Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | Ruční ovládání | Pohonná jednotka | |||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2545 | 2175 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2670 | 2300 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2545 | 2175 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2670 | 2300 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2795 | 2425 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2545 | 2175 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2670 | 2300 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2795 | 2425 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2670 | 2300 | 1975 | 2025 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | ||||||||||
STANDARDNÍ VELIKOSTI - ZADNÍ TORZNÍ PRUŽINOVÝ HŘÍDEL (HL)
STANDARDNÍ VELIKOSTI - ZADNÍ TORZNÍ PRUŽINOVÝ HŘÍDEL (HL) - (VELKÁ PERLE, VELKÁ LAMELA)
Standardní velikost | |||||||
Velikost objednávky (BMR)
Šířka x výška | Maximální rozměr otvoru ve stěně/rozměr otvoru v garáži
Šířka x výška | Vnější rozměr rámu Šířka x výška | Vnitřní rozměr garáže (min.)* (volitelně) | Hloubka zasunutí (EBT) | Výška stropu
Ruční ovládání/ | Světlá výška | |
Ruční ovládání | Pohonná jednotka | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2625 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2750 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2875 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2625 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2750 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2825 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2875 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 3000 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2625 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2750 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2825 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2875 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 3000 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 3125 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3250 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3500 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2875 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2750 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2875 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 3000 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3500 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2750 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2875 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 3000 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 3125 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3250 | 2615 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3160 (3250) | 3750 | 3115 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 3410 (3500) | 2750 | 2115 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 3410 (3500) | 2875 | 2240 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3410 (3500) | 3000 | 2365 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 3660 (3750) | 2750 | 2115 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 3660 (3750) | 2875 | 2240 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3660 (3750) | 3000 | 2365 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 3910 (4000) | 2750 | 2115 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 3910 (4000) | 2875 | 2240 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3910 (4000) | 3000 | 2365 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 4160 (4250) | 2750 | 2115 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 4160 (4250) | 2875 | 2240 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 4160 (4250) | 3000 | 2365 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 4410 (4500) | 2750 | 2115 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 4410 (4500) | 2875 | 2240 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 4410 (4500) | 3000 | 2365 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 4660 (4750) | 2750 | 2115 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 4660 (4750) | 2875 | 2240 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 4660 (4750) | 3000 | 2365 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 4910 (5000) | 2750 | 2115 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 4910 (5000) | 2875 | 2240 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 4910 (5000) | 3000 | 2365 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 5160 (5250) | 2750 | 2115 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 5160 (5250) | 2875 | 2240 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 5160 (5250) | 3000 | 2365 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 5660 (5750) | 2750 | 2115 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 5660 (5750) | 2875 | 2240 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 5660 (5750) | 3000 | 2365 | 2175 | 2225 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | |||||||
VELIKOSTI RENOVACE - ZADNÍ TORZNÍ PRUŽINOVÝ HŘÍDEL (HL)
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů | Nová velikost pro renovaci | |||||||||
Velikost objednávky (BMR) | Vnější rozměr rámu | Volný prostor | Objednací rozměr (BMR) | Maximum | Rozměr vnějšího rámu | Vnitřní rozměry garáže | Montážní hloubka (EBT) | Výška stropu | Světlá výška (LDH) | |
Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | Ruční ovládání | Pohonná jednotka | |||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2675 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2800 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2675 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2800 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2925 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2675 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2800 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2925 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2800 | 2165 | 1975 | 2025 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | ||||||||||
Montáž
Jak se instalují sekční vrata Novoferm?
Následující video ukazuje montáž sekčních vrat Novoferm krok za krokem. Videa jsou určena pouze jako doplněk k návodu k montáži, obsluze a údržbě. Nenahrazují odbornou montáž provedenou kvalifikovaným a vyškoleným odborným personálem.
INSTALACE AUTOMATICKÝCH SEKČNÍCH VRAT
Kliknutím na animaci vlevo si můžete prohlédnout montáž sekčních garážových vrat Novoferm na příkladu typu ISO 45 s pohonem Novomatic 563 S se svislou tažnou pružinou a jejich výhody ve vizuálně atraktivní podobě.
Podrobné animace / videa o výhodách, instalaci a programování sekčních garážových vrat Novoferm najdete na kanálu Novoferm YouTube:
https://www.youtube.com/NovofermVideos
Vzbudili jsme váš zájem?
Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm poskytují odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.
Rádi vám pomůžeme.
