VÍCEÚČELOVÉ DVEŘE NOVOPORTA PLANO MZ
Víceúčelové dveře v zapuštěném provedení pro sofistikovanou architekturu

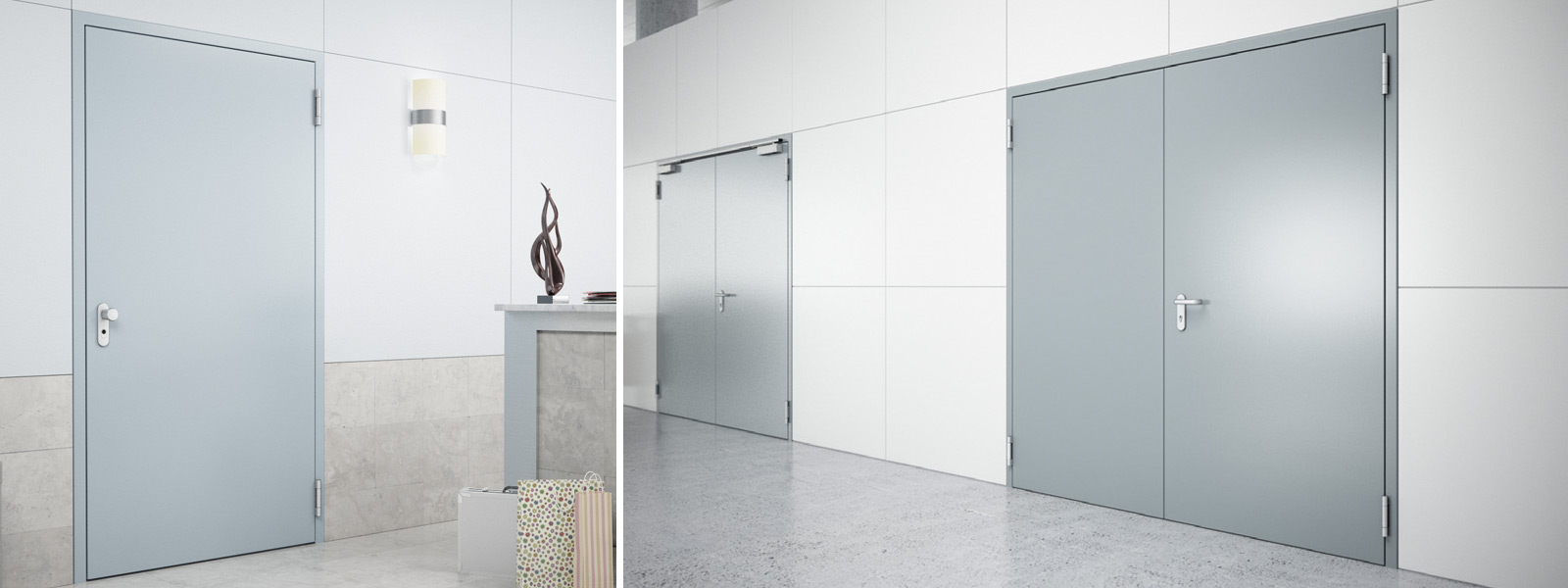

Novoferm Víceúčelové dveře NovoPorta Plano se zapuštěnými dveřními křídly jsou k dispozici pro vnitřní i vnější použití.

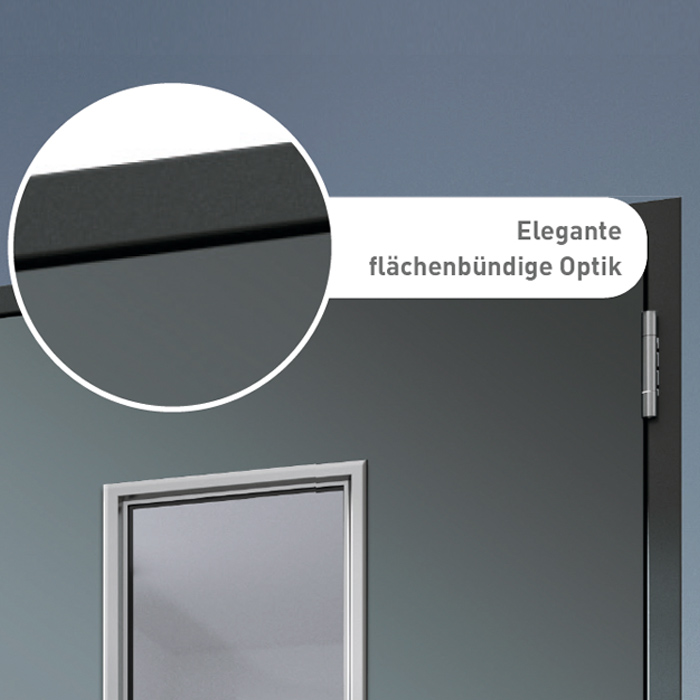

Elegantní, pod omítku zapuštěný vzhled Designové multifunkční dveře NovoPorta Plano podtrhují zejména sofistikovanou architekturu. Díky modulu pro zapuštěnou montáž se dveře instalují do jedné roviny s rámem ve zdi. (U dveří s falcovým modulem naopak dveřní křídlo spočívá na rámu).
Vysoce funkční ocelové dveře NovoPorta Plano se zapuštěným designem jsou k dispozici jako protipožární dveře(EI2 30), kouřotěsné dveře, bezpečnostní dveře (RC 2), zvukově izolační dveře (až do RW = 42 dB) a víceúčelové dveře - pro jednotný vzhled dveří v celé budově.

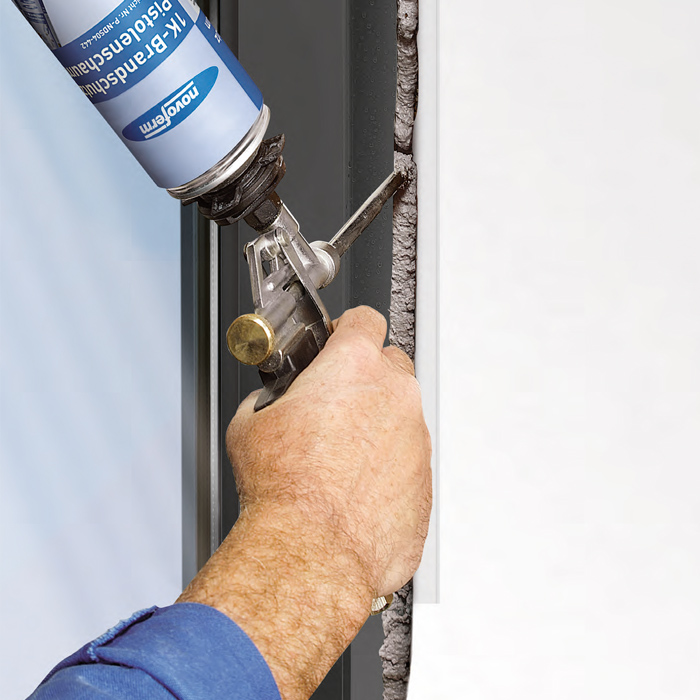

Mnoho výhod při montáži U této řady dveří si můžete vybrat z mnoha rychlých, snadných a čistých způsobů montáže a možností zasypání rámu (montáž pomocí vrutů, zasypání protipožární pěnou, sypkou minerální vatou, ....).
Porovnání a vlastnosti dveří
Srovnání víceúčelových dveří NovoPorta Plano
| Označení dveří: | MZ-1 Plano | MZ-2 Plano |
| Vchod na zadní straně | - | - |
| RS | - | - |
| Tlumení zvuku | - | - |
| RC2 | - | - |
| RC3 | - | - |
| RC4 | - | - |
| Tepelně izolační | - | - |
| také pro použití v exteriéru | - | - |
| DIN EN 14351-1 | - | - |
Přehled víceúčelových dveří Plano MZ
| Označení | Plano MZ-1 | Plano MZ-2 |
| Dveře 1 +2 zapuštěné | Dveře 1 fl. | Dveře 2 fl. |
| Zapuštěná montáž - dostupné tloušťky dveřních výplní | zapuštěná montáž 1,0 | zapuštěné se zářezem 1,0 |
| Ochrana proti kouři podle DIN 18095/ DIN EN 1634-3 | - | - |
| Bezpečnost podle DIN EN 1627 | RC 2 (WK 2) | RC 2 (WK 2) |
Zkušební hodnota zvukové izolace RWp | 35 dB1) 41 dB2) 38 dB4) | 33 dB1) 41 dB2) 38 dB4) |
| Součinitel prostupu tepla U v W/m2K | 1,5 | 1,6 |
| Stavební rozměr mm | min. 625 x 1750 max. 1375 x 2750 | min. 1375 x 1750 max. 2750 x 2750 |
Podrobnosti o přístroji NovoPorta Plano MZ-1 / MZ-2
Kování: standardně 3dílné 3D nastavitelné konstrukční závěsy s kluznými ložisky. Dva závěsy na křídlo (≥ 2 500 mm výšky BRM tři závěsy) standardně opatřené základním nátěrem v bílé barvě podobné RAL 9016; na přání k dispozici také v nerezové oceli. Dva zajišťovací čepy na každé dveřní křídlo. Výměnný profilový cylindrický zámek s čelní deskou z nerezové oceli se sadou černých kulatých pákových klik s kulatými růžicemi. Profilová cylindrická vložka na místě (délka 90 mm, 45/45 mm).
Navíc pro dvoukřídlé dveře: Zapuštěný středový doraz s těsněním ve středovém záklonu. Neaktivní křídlo se závorou na přední hraně, uzamykání směrem nahoru a dolů. Rámy: Standardní rohový rám s třístranným těsnicím profilem, tloušťka 2 mm, šířka zrcadla 50 mm, volitelný okolní rám, dvoudílný profil okolního rámu 2240B, protirám a blokové rámy pro připojení ke stěně na tupo.
Rámy: Standardní rohový rám s třístranným těsnicím profilem, tloušťka 2 mm, šířka rámu 50 mm, volitelný okolní rám, dvoudílný profil okolního rámu 2240B, pultový rám a blokové rámy pro tupé spojení stěn.
Prahy: Standardně A v jedné rovině s podlahou, volitelně B3 se čtyřstranným okolním rámem nebo C2 se spodním dorazem nebo těsnicí prahy RS1 se spouštěným podlahovým těsněním, dvojitý práh RS1 nebo hrbový práh RS2 s nájezdovým těsněním.
Povrchy: Dveřní křídlo a rám pozinkované a opatřené základním nátěrem (práškovou barvou) podobným RAL 9016. Na přání je k dispozici také dveřní křídlo a rám s designovým povrchem Novoferm.
NA VYŽÁDÁNÍ TAKÉ S:
- Horní část - celoplošná nebo prosklená
- ISO zasklení - také ve speciálních provedeních a speciálních tvarech
- Ochrana proti kouři podle DIN 18095 se spouštěným podlahovým těsněním (RS1) nebo s kročejovým prahem s nájezdovým těsněním (RS2). Jednokřídlé dveře s posuvným kanálovým zavíračem Novoferm NFGS 55. Dvoukřídlé prvky s posuvným kanálovým zavíračem Geze TS 5000 ISM nebo Dorma TS 93 GSR s integrovaným řízením sekvence zavírání a vratovou hnací závorou s aretací směrem nahoru.
- Zvuková izolace - testováno podle DIN EN ISO 140-3, posouzeno podle DIN EN ISO 717-1 (laboratorní hodnota pro plné křídlo a práh RS1 - u jednokřídlých prvků 35 dB RW,P, u dvoukřídlých prvků ve zkušebním postupu).
- Odolnost proti vloupání RC2 (WK2) - oboustranně testováno podle DIN EN 1627 - jednokřídlé do BR 1 375 x 2 750 mm, dvoukřídlé do BR 2 500 x 2 500 mm.
Highlights Multifunkční ocelové dveře
Tato animace ukazuje hlavní výhody a možnosti multifunkčního systému Novoferm.ocelových dveříjsou prezentovány ve vizuálně přitažlivé a zhuštěné podobě.
Další animace naleznete na adrese
Přehled vašich plusových bodů
- Jednokřídlé a dvoukřídlé víceúčelové dveře z oceli pro vnitřní i venkovní použití.
- Testované provozní vlastnosti podle DIN EN 14351-1 s označením CE
- Spádované dveřní křídlo na tupo, tloušťka 64 mm, tloušťka plechu 1,0 mm.
- Vysoce kvalitní minerální vlna jako izolační výplň
- Křídlo a rám dveří pozinkované a opatřené základním nátěrem (práškovou barvou) podobným RAL 9016.
Technologie a podrobnosti
Technická data Plano MZ
Technická data PLano MZ
Třída odolnosti / typ Označení | NovoPorta Plano MZ-1 jednokřídlá | NovoPorta Plano MZ-2 dvoukřídlá |
| Schválené rozměry | ||
| Konstrukční rozměr (BRM) Šířka min. - max. | 625 - 1.375 | 1.375 - 2.750 |
| Výška min. - max. | 1.750 - 2.750 | 1.750 - 2.750 |
| s horním panelem Výška max. | 3.500 | 3.500 |
| z toho dveře Výška max. | 2.500 | 2.500 |
| Ochrana proti kouři s horním panelem BRM max. | 3.500 | 3.500 |
| Dveřní křídlo | ||
| Tloušťka dveřního křídla přibližně | 64 | 64 |
| Tloušťka plechu cca. | 1,0 | 1,0 |
| Kráčející list Šířka min. - max. | - | 589 - 1.353 |
| Neaktivní list šířka min. - max. | - | 525 - 1.353 |
| Typ otevření | levý nebo pravý |
|
| Verze | ||
Tepelně izolované, plné křídlo, všechna prahová provedení (hodnotaUd dveří W/(m2)K) |
| 1,6 |
| Také s prosklením | - | - |
| Také s ochranou proti kouři | - | - |
také zvukově izolační (s dolním těsněním, bez skla) (laboratorní hodnota pro celokřídlé dveře podle DIN EN ISO 717-1). |
|
|
Rovněž odolnost proti vloupání podle DIN EN 1627 (celokřídlé dveře; zkoušeno oboustranně) 2) do BRM (LD) max. |
|
|
| Označení CE v souladu s normou EN 14351-1 | - | - |
| Také s konstrukčním povrchem Novoferm BMR max. | 1.250 x 2.250 | 2.500 x 2.250 |
| Dostupné zasklení (suché zasklení s pryžovým profilem) | ||
Minimální šířka vlysu na 3 stranách ≥ 150 mm, na straně zámku a na středovém dorazu neaktivního křídla ≥ 180 mm. | Dostupné rozměry:
| - |
Kulaté standardní zasklení Provedení zasklívacích lišt a minimální šířky vlysů/šířky vlysů jako u obdélníkového standardního zasklení. | Dostupné rozměry: ø 350 ø 450 | - |
Speciální zasklení dle vlastního výběru, od 150 x 150 mm do 935 x 2134 mm (jednokřídlé) nebo 849 x 2134 mm (dvoukřídlé) Provedení zasklívacích lišt a minimální šířky vlysu / šířky vlysu jako obdélníkové standardní zasklení. | - | - |
- možné - není možné Všechny rozměry v mm. BRM = stavební rozměr RAM = vnější rozměr rámu LD = rozměr světlého průchodu | ||

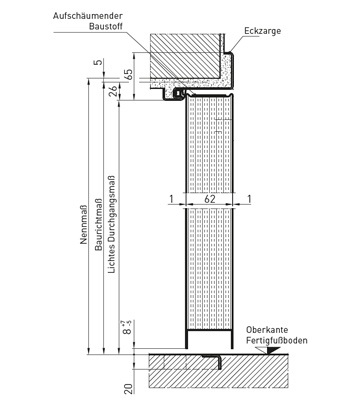

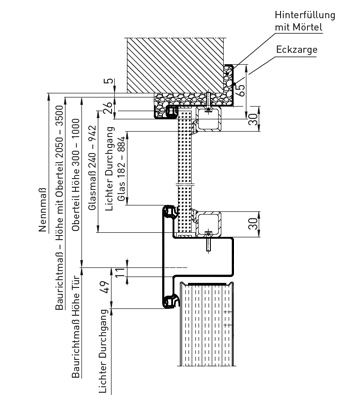

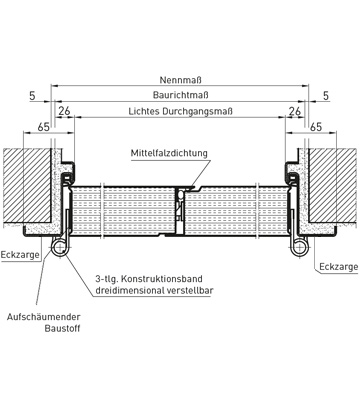

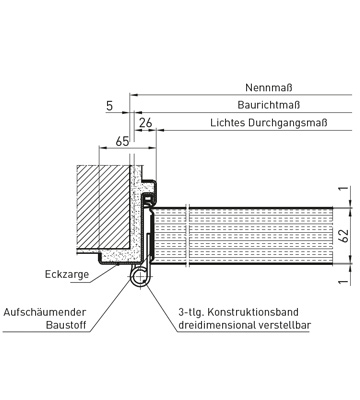

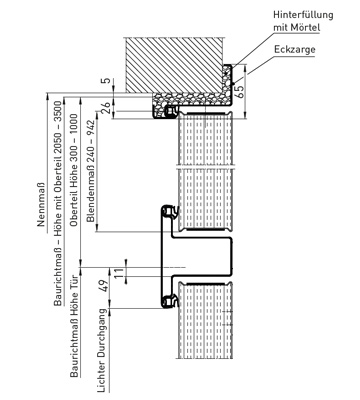

| Náčrtky platí pouze pro dveře o rozměrech 1 000 x 2 000 mm / Všechny údaje o rozměrech prosklení se vztahují na světlý průchod na prosklenou jednotku. | ||
| ¹) Horní výplně pro dveře s dodatečnou ochranou proti kouři jsou k dispozici pouze do max. šířky BRM 1 250 mm pro jednokřídlé dveře. Ve spojení s kouřovou ochranou schváleno pouze pro montáž do plných stěn (zdivo/beton/porézní beton). |
