PRŮMYSLOVÁ SEKČNÍ VRATA NOVOLUX
K dispozici se 40 mm nebo 60 mm izolací

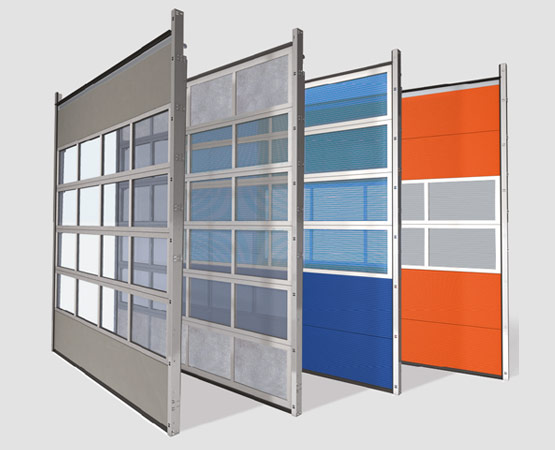

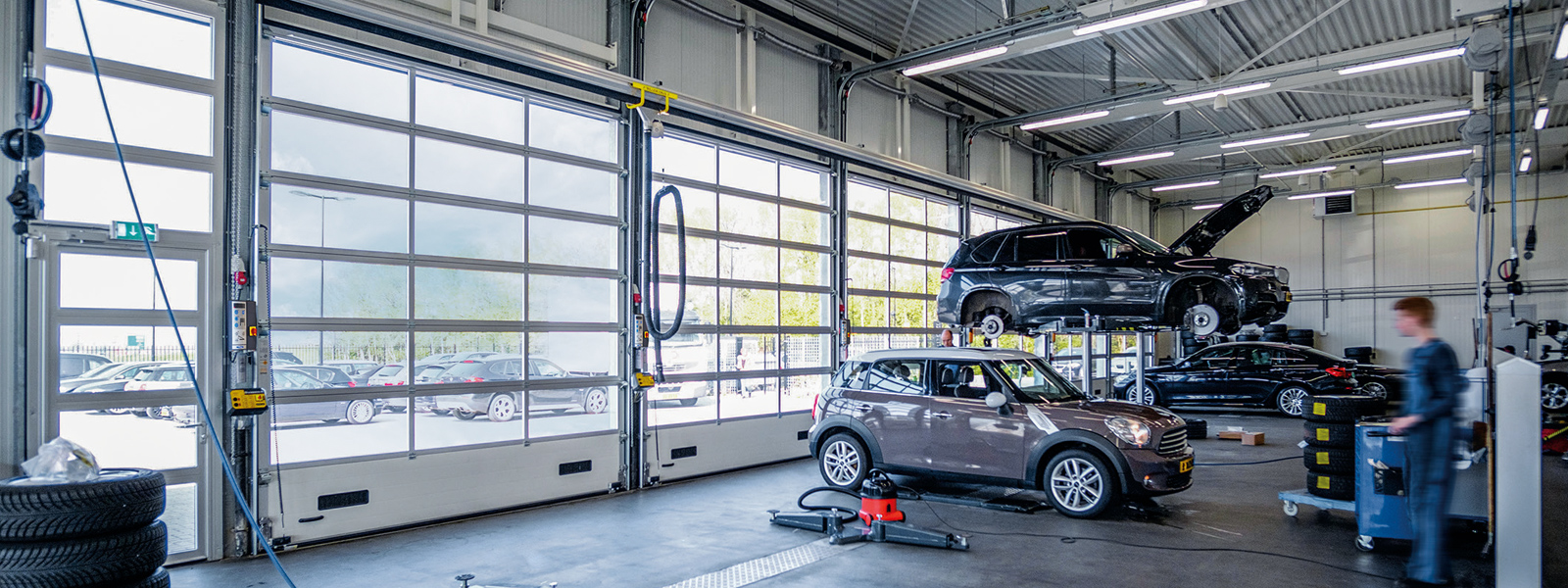

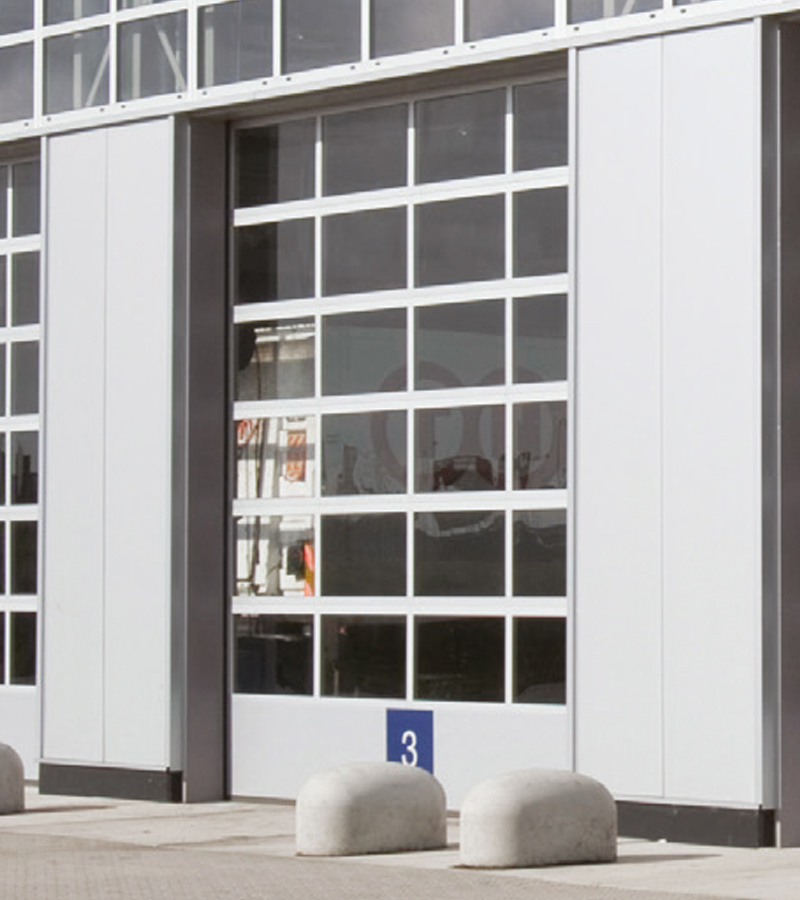

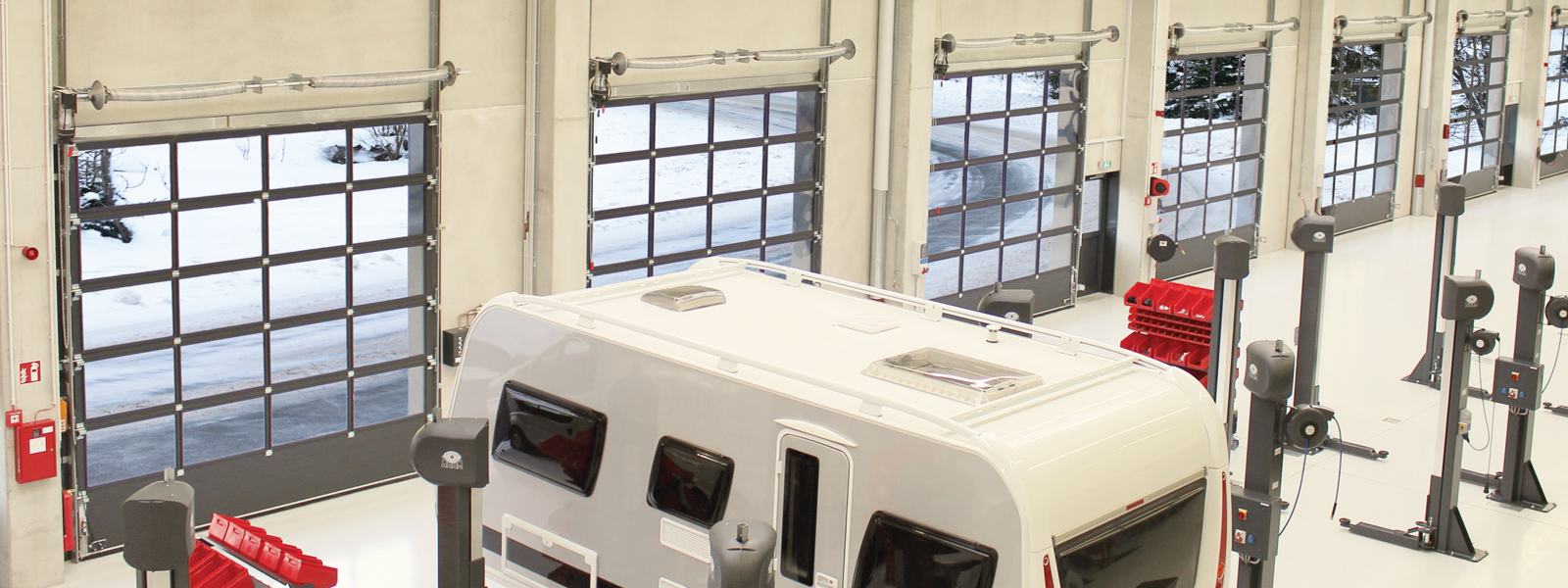

Když je měřítkem světlo a viditelnost, sekční vrata NovoLux ukazují své přednosti v komerčním prostředí, kde jsou světlo a viditelnost rozhodující. Vratové křídlo se skládá z několika sekcí. Pomocí speciálně dimenzovaných hliníkových profilů lze vyrobit rámové konstrukce s širokou škálou možností vyplnění sekcí. Rámy můžete kombinovat s hliníkovými kazetovými panely a vybírat mezi průsvitnými, barevnými, tepelně izolačními nebo vzduchotěsnými.
Možné je prakticky cokoli.
Přehled typů dveří
Porovnání a vlastnosti dveří
Srovnání typů sekčních vrat
Novolux 40 mm, Novolux 60 mm, Novolux Xl 40 mm a Novolux Xl 60 mm
| Obecné | NovoLux 40 mm | NovoLux 60 mm | NovoLux XL 40 mm | NovoLux XL 60 mm | ||
| Max. Max. šířka | 8 000 mm | 8 000 mm | 4 000 mm | 4 000 mm | ||
| Max. Max. výška | 6 000 mm | 6 000 mm | 4 500 mm | 4 500 mm | ||
| Max. Plocha (šxv) | 48 m² | 48 m² | 18 m² | 18 m² | ||
| Hodnota U (pro 5 000 x 5 000 mm) | 3,87 W/m²K | 2,38 W/m²K | 3,87 W/m²K | 2,43 W/m²K | ||
| Třída větru podle EN 12424 | 3 - 4 odolnost proti větru do 12 - 13 Beaufortových stupňů (118 - 149 km/h) | 3 - 4 odolnost proti větru do 12 - 13 stupňů Beauforta (118 - 149 km/h) | 3 - 4 odolnost proti větru do 12 - 13 Beaufortů (118 - 149 km/h) | 3 - 4 odolné proti větru do 12 - 13 stupňů Beaufortu (118 - 149 km/h) | ||
Železniční systémy | Standardní vodítko | T 450 | x | x | x | x |
| T 340 | o | o | o | o | ||
| Nízké zakřivení | T 240 | o | o | o | o | |
S výškovým vodítkem | T 400 | o | o | o | o | |
| T 400 HF | o | o | o | o | ||
| T 400 DS | o | o | o | o | ||
Pořadí střech | T 450 | o | o | o | o | |
| T 340 | o | o | o | o | ||
| T 240 | o | o | o | o | ||
| T 400 | o | o | o | o | ||
| T 400 HF | o | o | o | o | ||
| T 400 DS | o | o | o | o | ||
Svislé vedení | T 500 | o | o | o | o | |
| T 500 HF | o | o | o | o | ||
| T 500 DS | o | o | o | o | ||
| Provoz a ovládání | ||||||
| Provoz | Ruční ovládání | Tažné lano nebo navíjecí řetěz | Vytažení lana nebo navíjecího řetězu | Vytažení lana nebo navíjecího řetězu | Tažení lana nebo navíjecího řetězu | |
| E-drive | o Elektromotor s převodovkou | o Elektromotor s převodovkou | o Elektromotor s převodovkou | o Elektromotor s převodovkou | ||
| Řídicí jednotka (elektrický pohon) | Ovládání mrtvého muže, impulzní ovládání nebo dálkové ovládání | Ovládání mrtvého muže, impulzní ovládání nebo dálkové ovládání | Ovládání mrtvého muže, impulzní nebo dálkové ovládání | Ovládání mrtvého muže, impulzní nebo dálkové ovládání | ||
| Dostupné ovládací prvky | T75/ T100 | T75/ T100 | T75/ T100 | T75/ T100 | ||
| Změna zatížení | 30 000 cyklů při použití torzních pružin * | 30 000 cyklů při použití torzních pružin * | 30 000 cyklů při použití torzních pružin * | 30 000 cyklů při použití torzních pružin * | ||
| Možnosti a příslušenství1 | ||||||
Bezpečnostní | Přední světelná závora (bez kabeláže na dveřním křídle) | o | o | o | o | |
| Ochrana proti přetržení lana | o | o | o | o | ||
| Zvedací bezpečnostní zařízení | o | o | o | o | ||
| Zapojení světelné signalizace (červená/zelená nebo červená a zelená) | o | o | o | o | ||
| Blikající výstražné světlo (oranžová/červená) | o | o | o | o | ||
| Tlačný šroub s vratnou pružinou, odolné provedení | o | o | o | o | ||
| Zámek válce | o | o | o | o | ||
| 1 Za příplatek x = standardní o = volitelné - = není možné * Možnost vyšších cyklů zatížení | ||||||
Highlights und Optionen

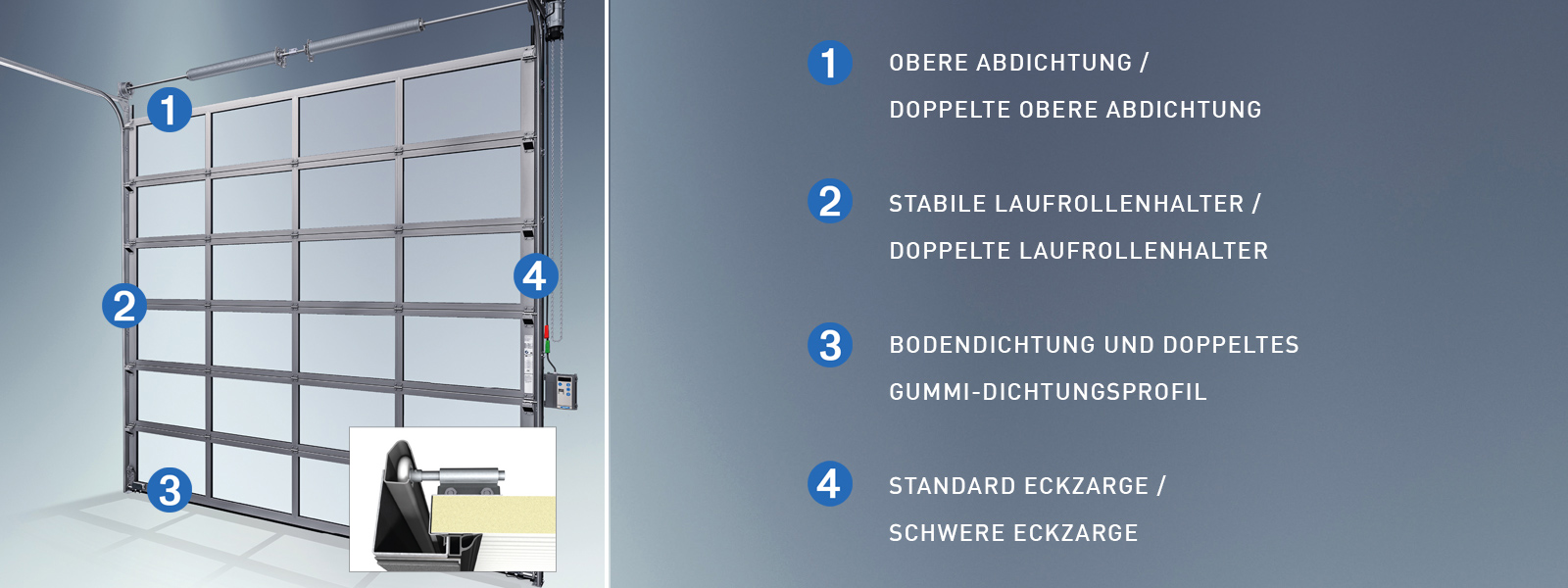

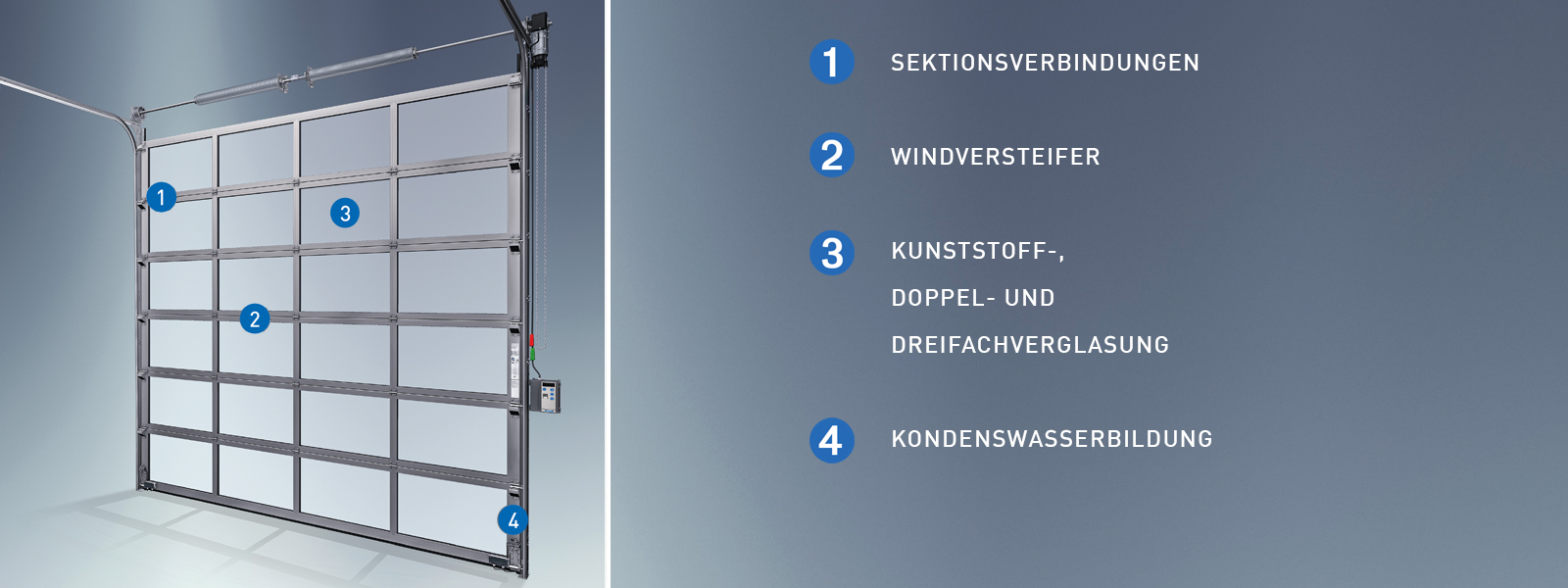

PODROBNOSTI A OPCE NOVOLUX 40/ 60
PODROBNOSTI A OPCE NOVOLUX 40/ 60
Detaily Sekční vrata NovoLux 40 mm
Detaily Sekční vrata NovoLux 40 mm
Sekční vrata NovoLux 40 ukazují své přednosti v komerčním prostředí, kde je rozhodující světlo a viditelnost. Vratové křídlo se skládá z několika sekcí. Pomocí speciálně dimenzovaných hliníkových profilů lze vyrobit rámové konstrukce s širokou škálou možností výplně sekcí. Rámy můžete kombinovat s hliníkovými kazetovými panely a vybírat mezi průsvitnými, barevnými, tepelně izolačními nebo vzduchotěsnými. Možné je prakticky cokoli.
HRA SE SVĚTLEM A ZRAKEM

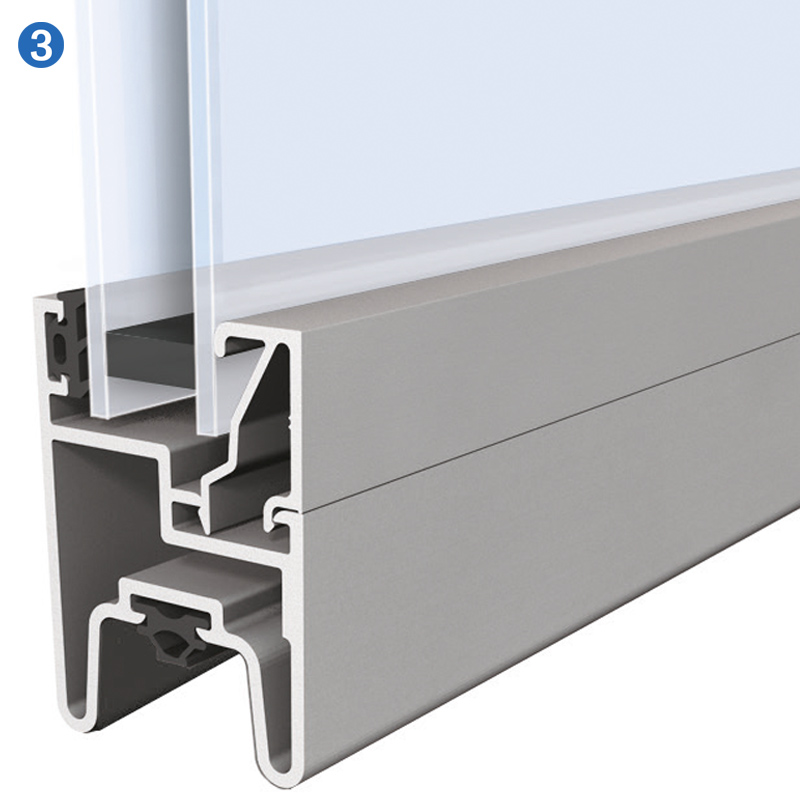

Sekční vrata NovoLux 40 lze osadit širokou škálou oken z PVC-U v mnoha variantách, s různými hodnotami tepelné izolace, barvami a strukturami, které vyhovují vašim požadavkům.
Vyberte si mezi barevnými skly nebo vícevrstvými tabulemi, pohrajte si s uspořádáním sekcí a kombinujte tepelné panely se sekcemi NovoLux pro dosažení optimálního efektu.
Dveře NovoLux 40 nabízejí široké možnosti provedení a použití, zejména pokud potřebujete pro práci v budově hodně světla, ale důležitý je i vzhled.

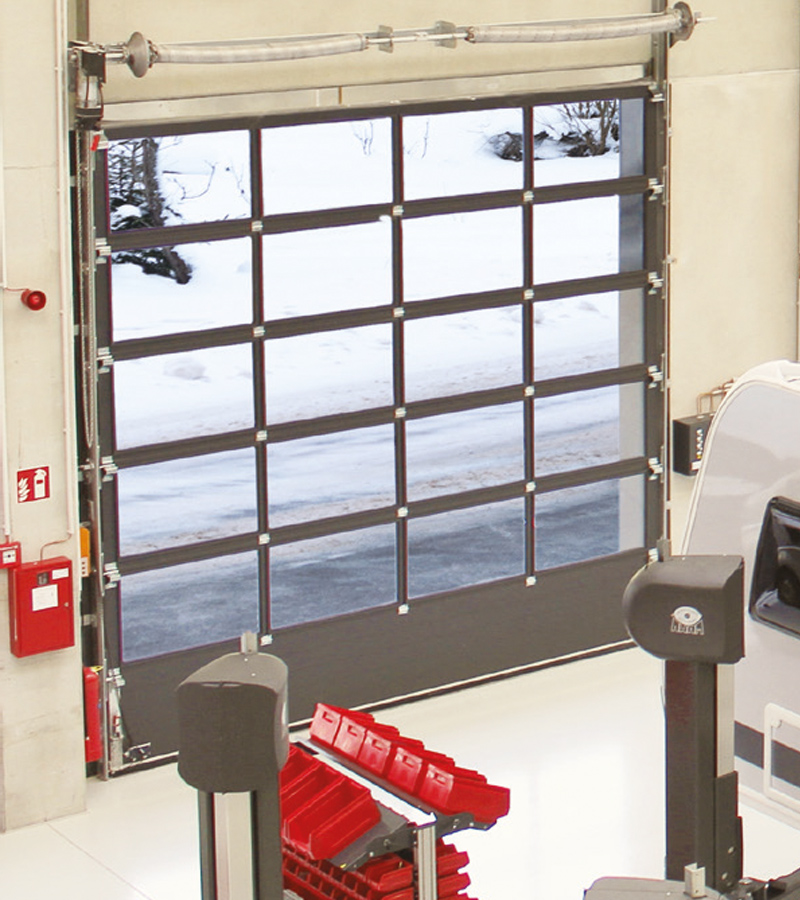

Detaily Sekční vrata NovoLux 60 mm
Detaily Sekční vrata NovoLux 60 mm

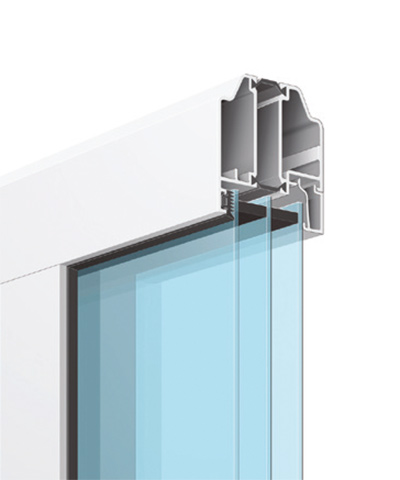

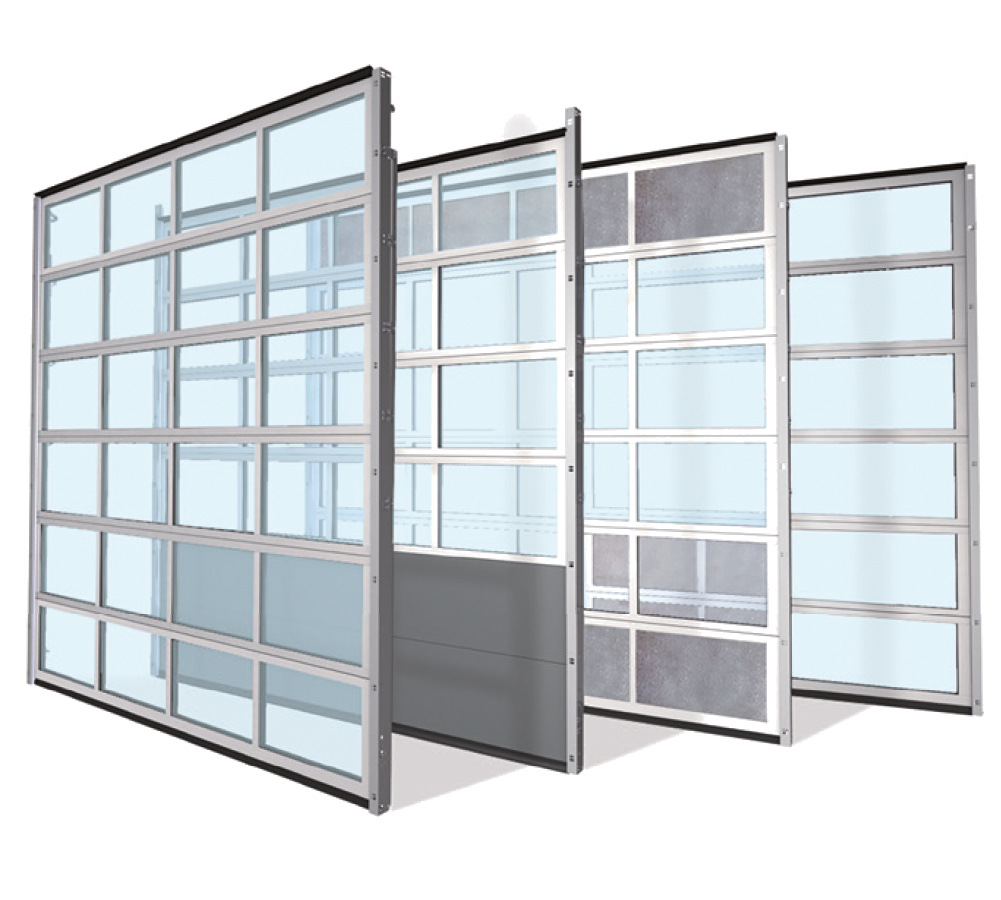

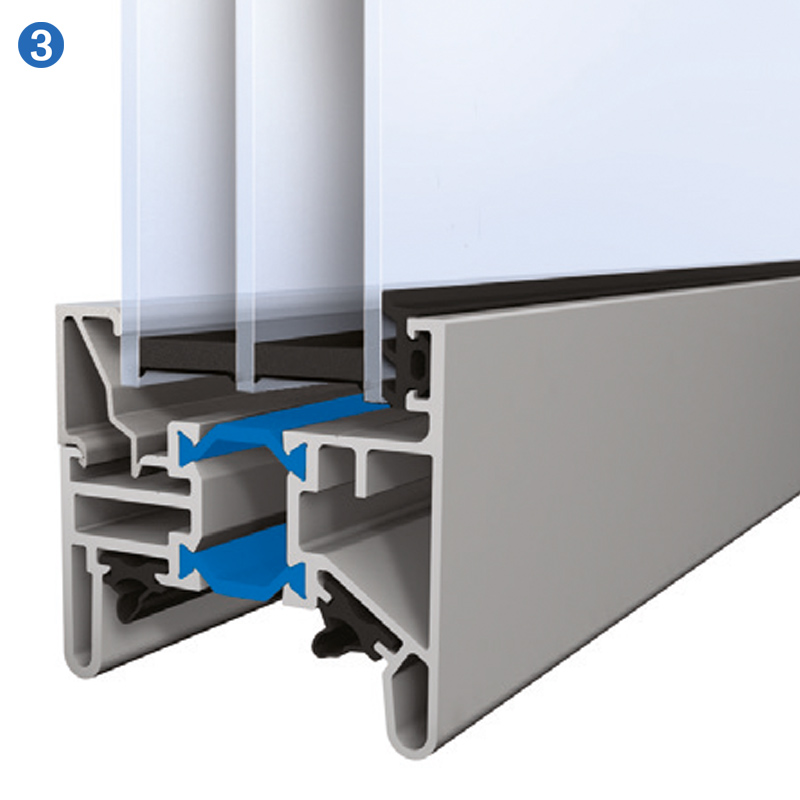

Sekční vrata NovoLux 60 jsou moderní a inovativní a vyznačují se tvarem, funkčností a snadnou montáží. Vrata o konstrukční tloušťce 60 mm se standardně dodávají s trojitým zasklením a zaručují vynikající tepelně izolační i zvukově izolační vlastnosti a zabraňují kondenzaci vodní páry. Ideální do prostor, kde je důležité světlo, viditelnost a stálé vnitřní klima.

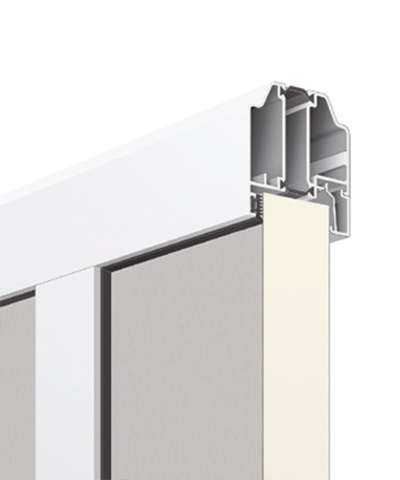

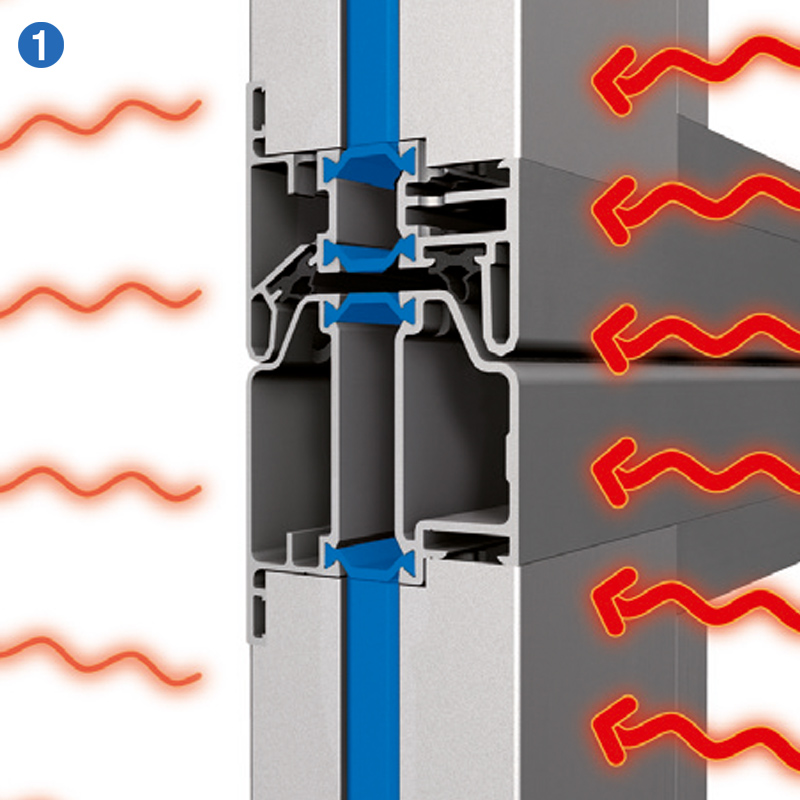

TEPELNĚ ODDĚLENÉ PROFILY

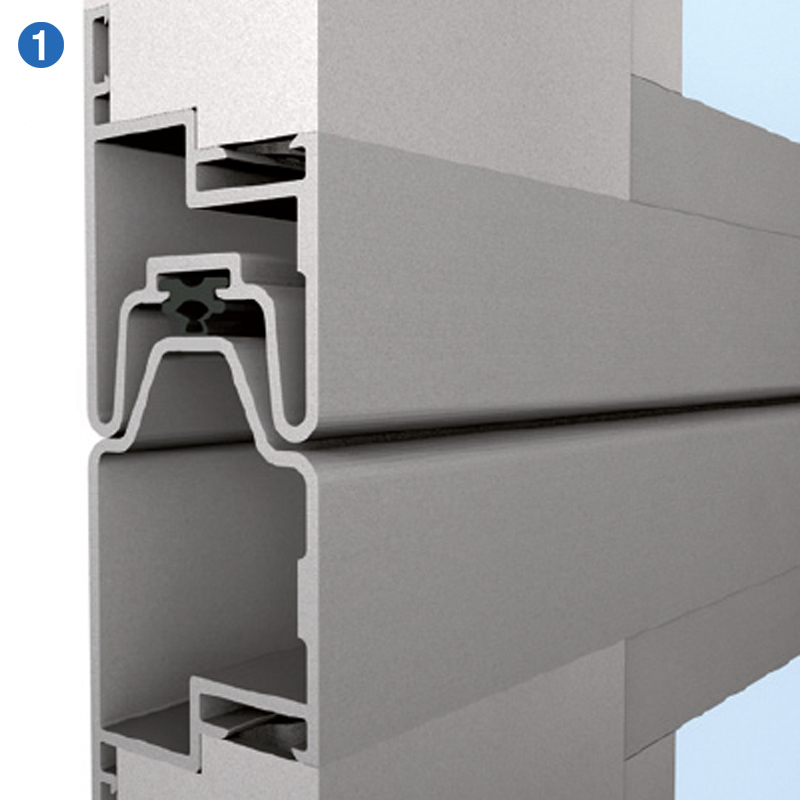

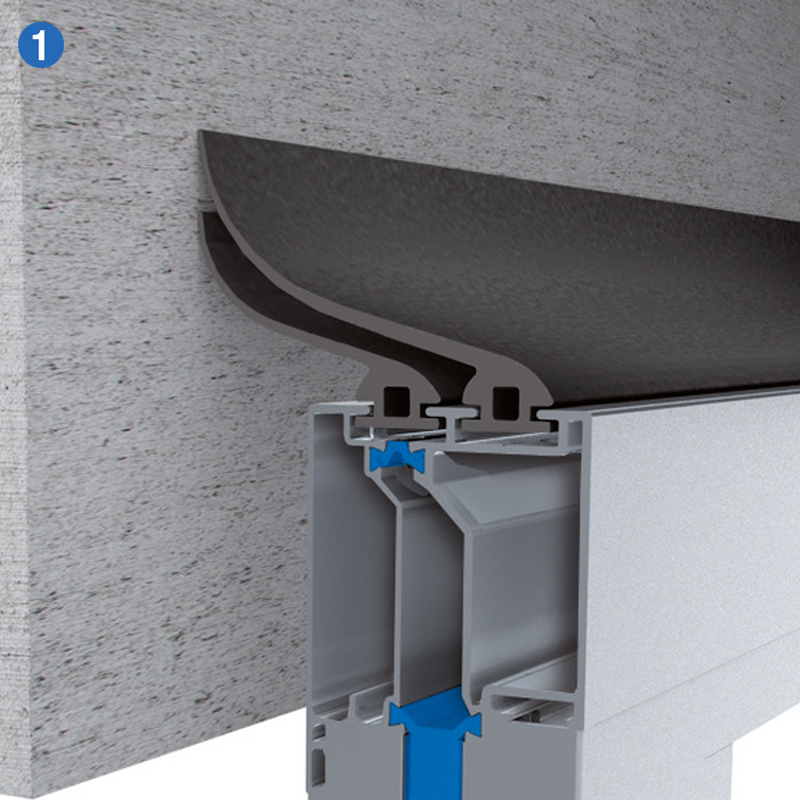

Dveře NovoLux 60 se skládají ze dvou hliníkových profilů, které jsou speciální konstrukcí tepelně odděleny. Dveře tak mají velmi nízkou hodnotu U, a to i při použití pohledových panelů.
Jsou vhodná zejména pro místa, kde je rozhodující světlo, ale kde je důležitá i dobrá tepelná izolace a optimální energetická účinnost.
Detaily Sekční vrata NovoLux XL 40 / 60 mm
Detaily Sekční vrata NovoLux XL 40 / 60 mm

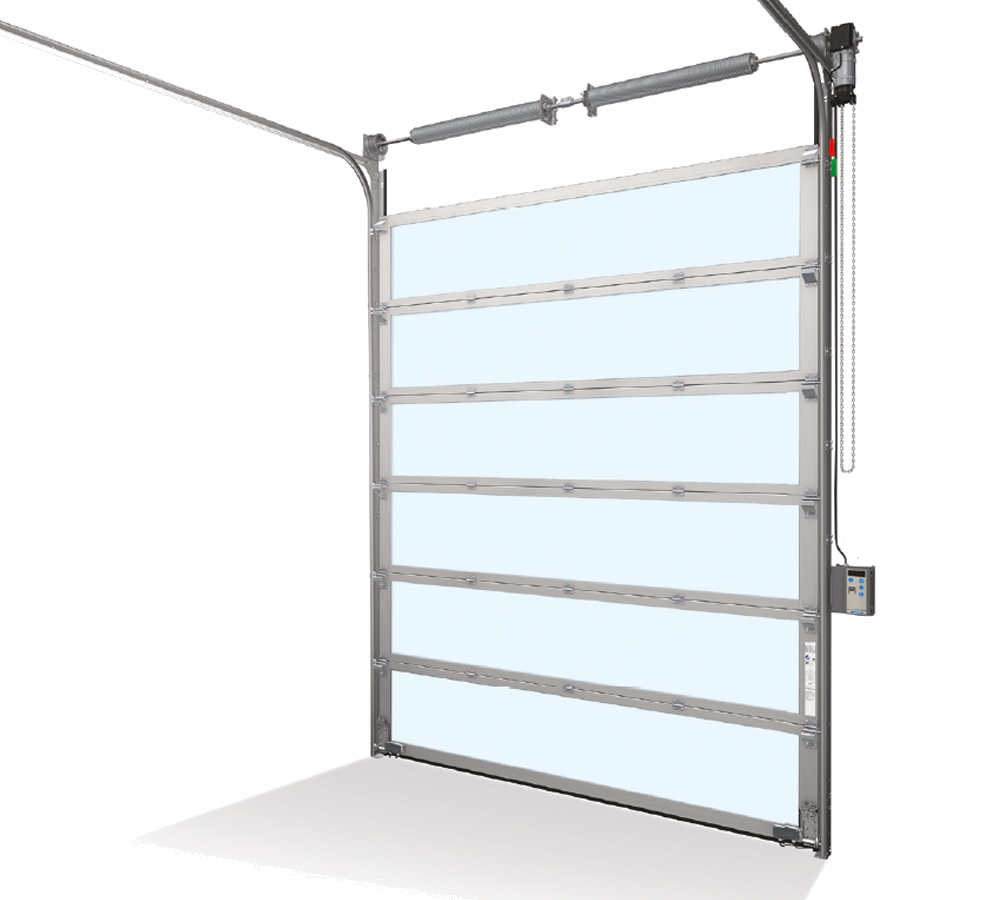

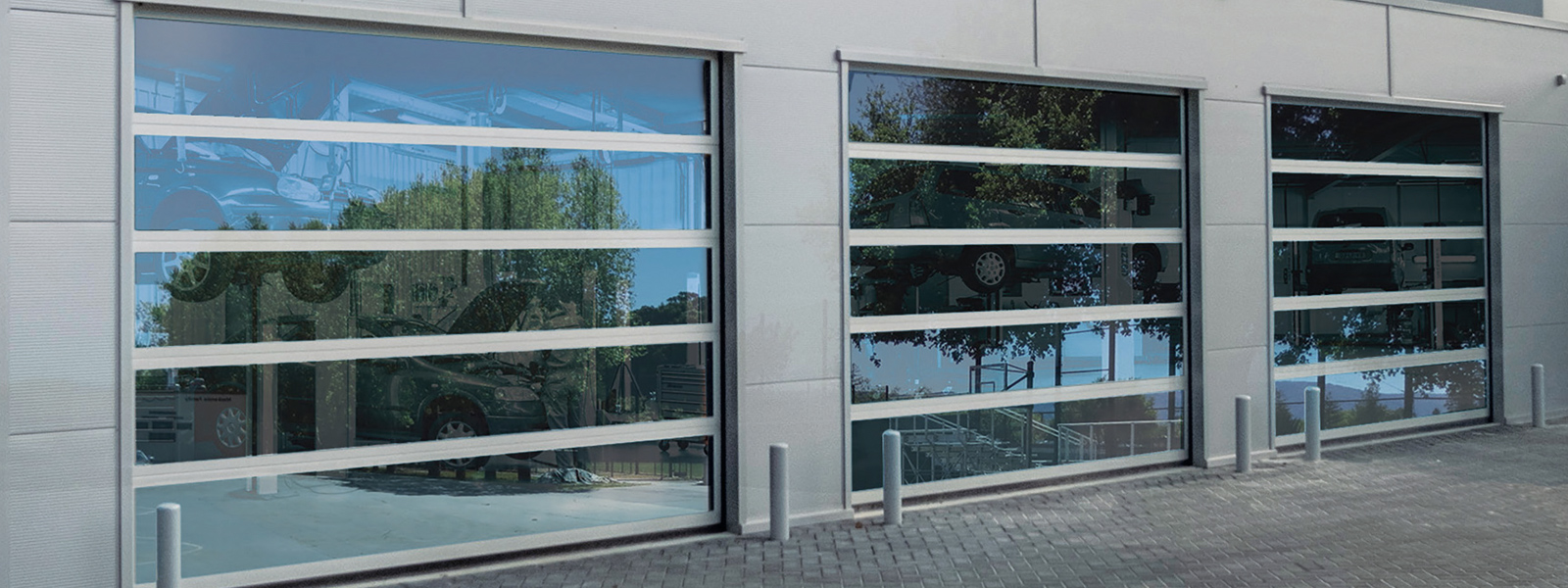

Dveře NovoLux XL jsou hliníkové dveře, které jsou k dispozici v provedení 40 nebo 60 podle potřeby. Neobvyklé na těchto dveřích je to, že sekce nemají žádné svislé mezistěny, což umožňuje široký průhled sklem.

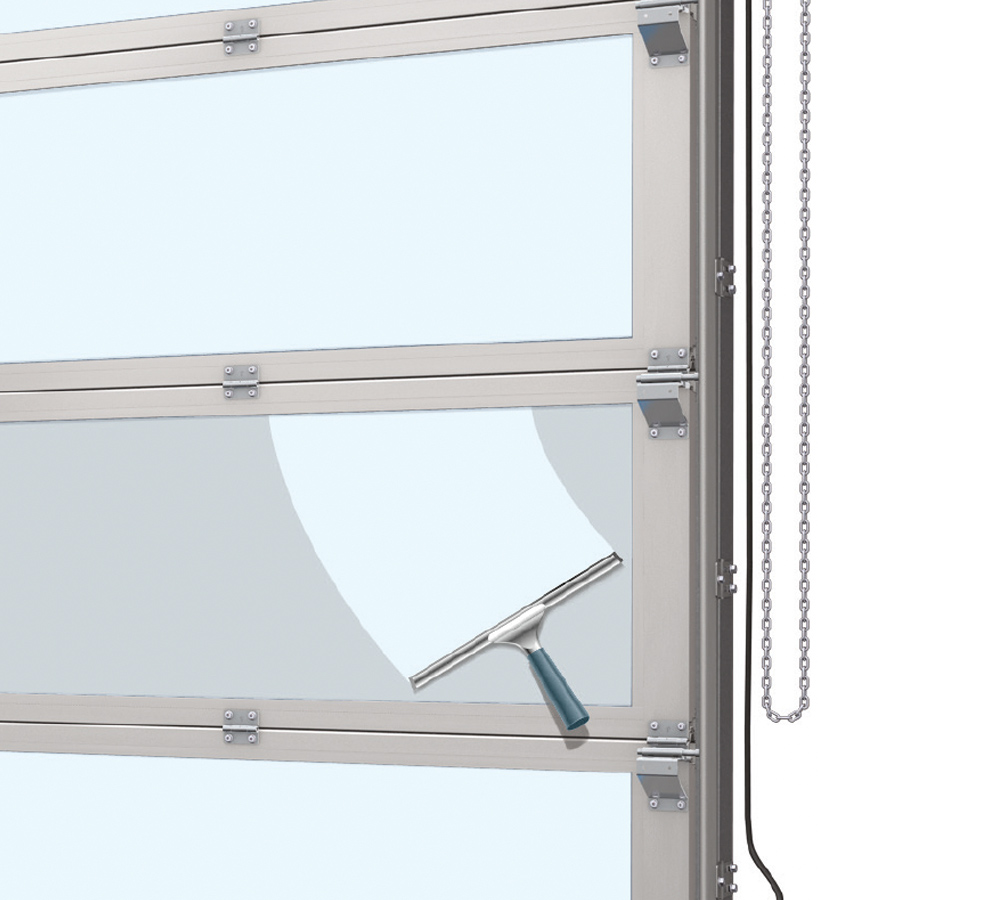

Vysoce kvalitní plexisklo je obzvláště pevné a silné, téměř se nedeformuje a vypadá jako skutečné sklo, přestože je z plastu. To zajišťuje přirozený odraz okenních ploch a atraktivní vzhled.
ACRYLGLAS OPTICAL

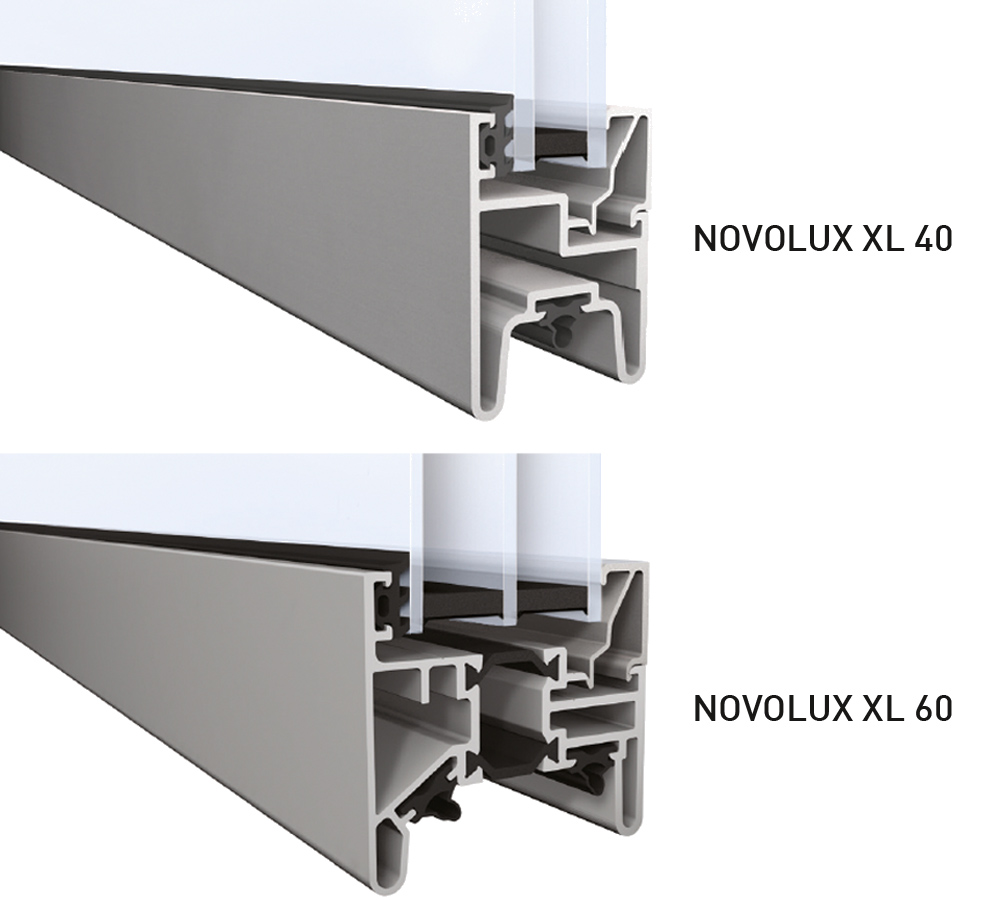

NovoLux XL je k dispozici v maximální šířce 4 000 mm a maximální výšce 4 500 mm. Vrata NovoLux XL se uplatní zejména v prostředí, kde je důležitý atraktivní vzhled budovy, světlo a viditelnost v hale. Použité "plexisklo Optical" se vyznačuje tím, že vypadá jako pravé sklo, ale zároveň nabízí bezpečnost plastu. Skla Plexiglas Optical jsou k dispozici jako 20mm dvojskla a 40mm trojskla.
NOVOLUX XL 40: dvojitá skla zplexiskla; Optical 20 mm (4-12-4 mm).
NOVOLUX XL 60: trojité sklo zplexiskla Optical 40 mm (4-14,75-2,5-14,75-4 mm).
Přehled vašich plusových bodů
- Izolační až vysoce izolační průmyslová sekční vrata NovoLux s trojitým zasklením
- Ideální řešení pro prostory, kde je důležitý dostatek světla a viditelnost a stálé vnitřní klima.
- K dispozici ve verzích 40 a 60 mm
- Vynikající tepelně izolační a zvukově pohltivé vlastnosti; zabraňuje kondenzaci vodní páry
- Standardně dodáváno s trojitým zasklením
- Kombinace tepelných panelů se sekcemi NovoLux je možná v závislosti na požadavcích
- Velký výběr oken z PVC-U v mnoha kvalitách, izolačních hodnotách, barvách a strukturách
Barvy a vybavení
Náplně a barvy
Náplně a barvy

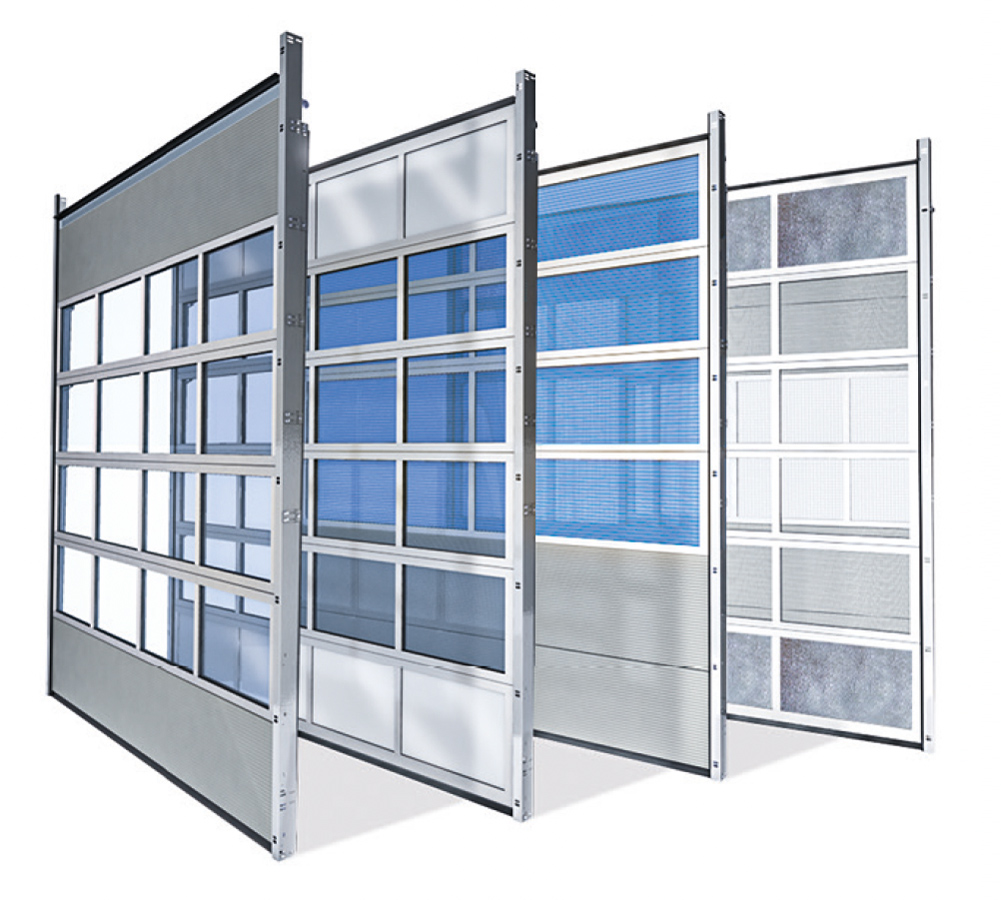

RŮZNÉ VÝPLNĚ Novoferm nabízí neomezené možnosti použití prosklení ve dveřích NovoLux. Skla jsou k dispozici v široké škále variant, barev, stupňů průhlednosti a provedení. To dává architektovi velkou volnost při navrhování dveří NovoLux. Téměř nic není nemožné.
KOMBINACE BAREV Dveře NovoLux se standardně dodávají v bezbarvém eloxovaném hliníku. To však neznamená, že nemůžete použít jakoukoli barvu. Hliník lze také natřít mokrou barvou v barvě podle vašeho výběru. Kombinace panelů NovoLux s panely Thermo vám dává 1001 možností provedení.
Varianty oken a skla
Varianty oken a skla

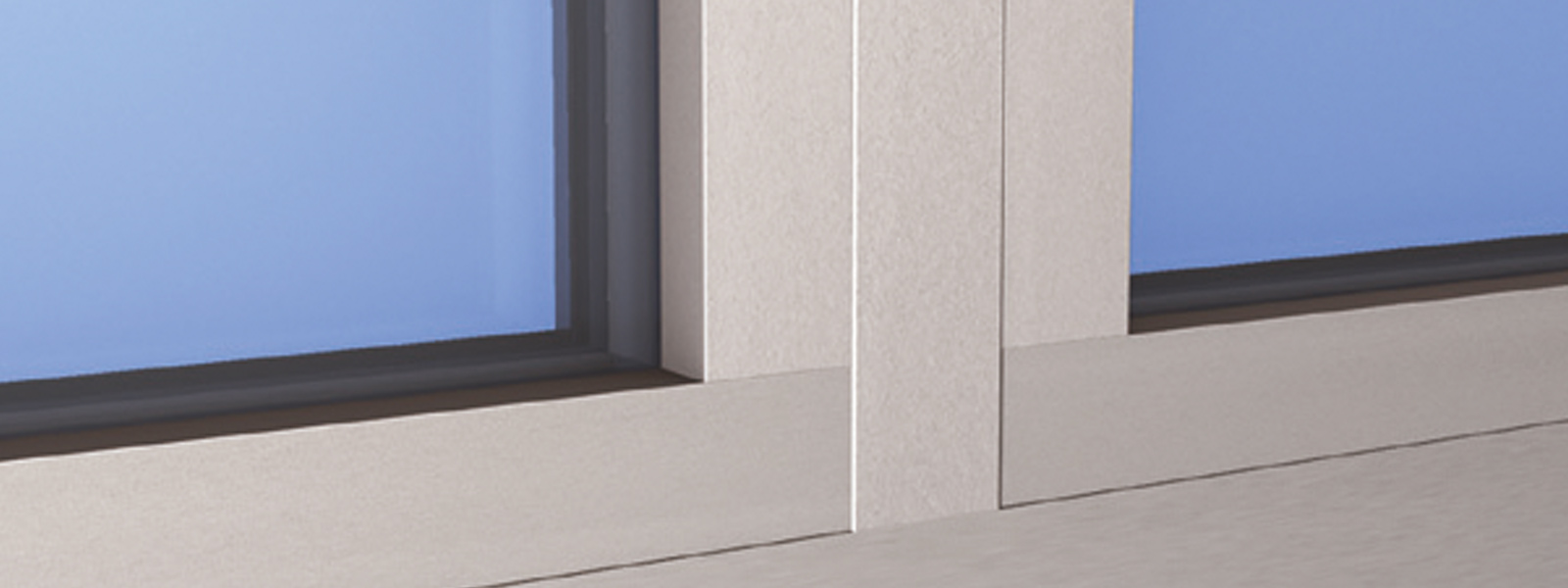

HLINÍKOVÉ PŘÍDRŽNÉ LIŠTY NA SKLO VE STANDARDNÍ VÝBAVĚ
Společnost Novoferm je jedním z mála dodavatelů v oboru, kteří standardně používají eloxované hliníkové zasklívací lišty. To má tu výhodu, že vypadá mnohem lépe a je mnohem odolnější než často používané černé plastové rámečky. Všechny použité hliníkové komponenty mají navíc stejný koeficient roztažnosti, takže se při zahřátí vše rovnoměrně rozpíná a rámy se nedeformují, jak tomu často bývá u plastových rámů.
Další výhodou je, že lze dodat i přídržné lišty na sklo v barvě podle vašeho výběru.

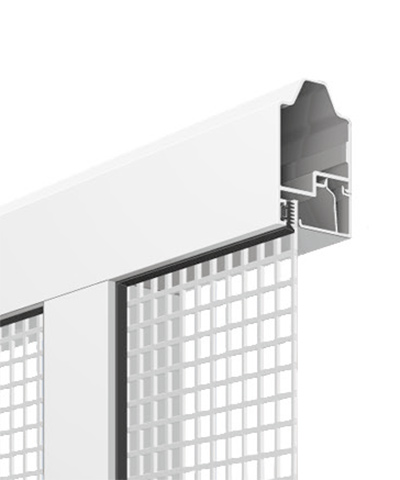

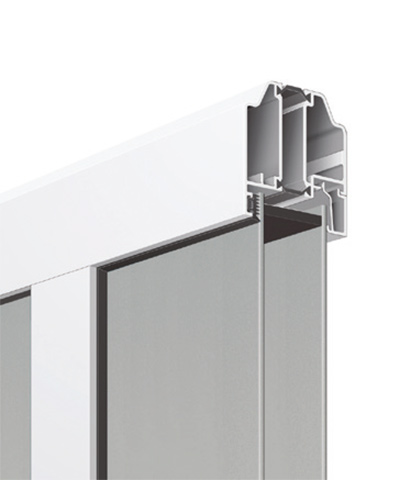

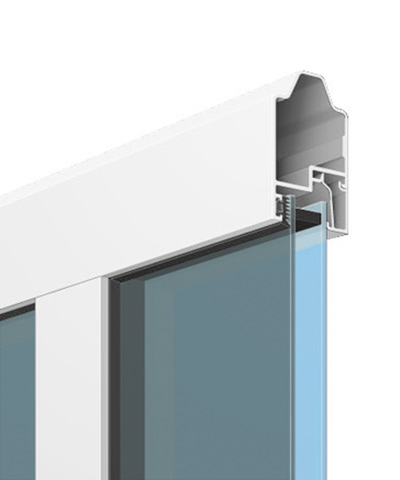

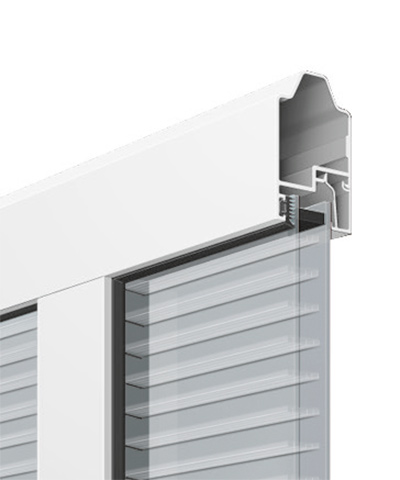

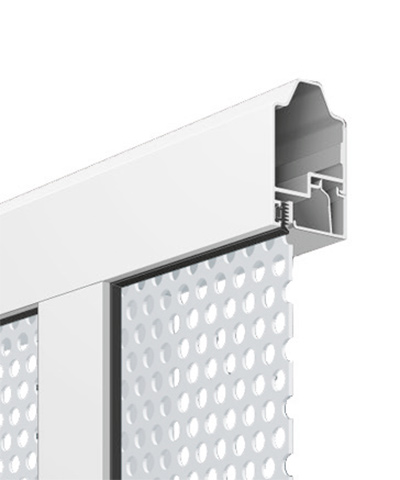

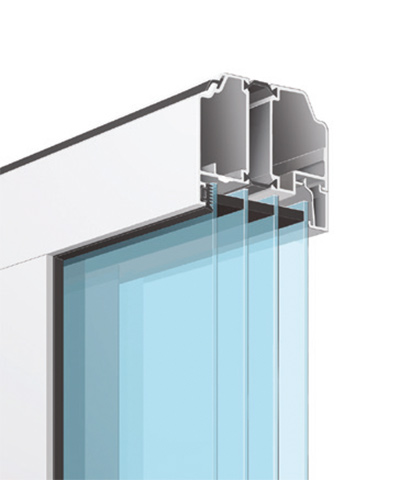

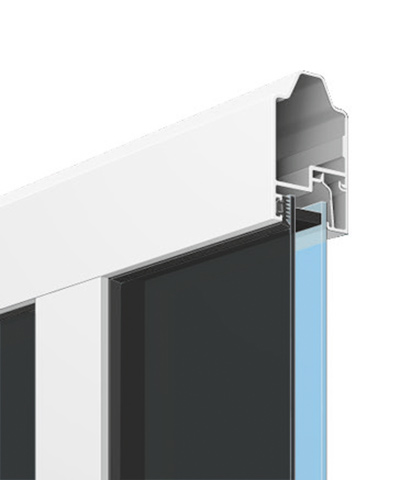

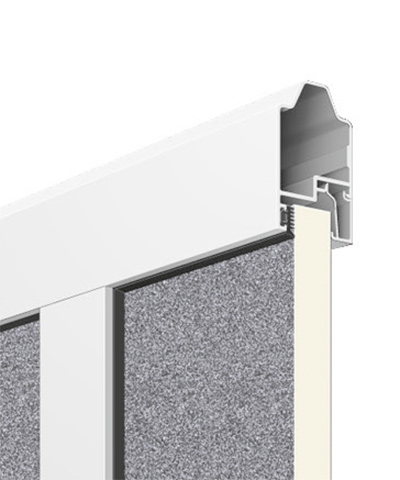

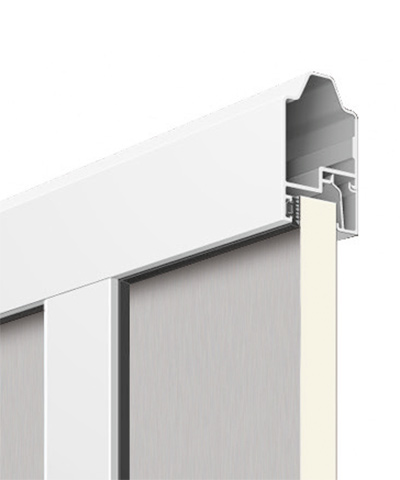

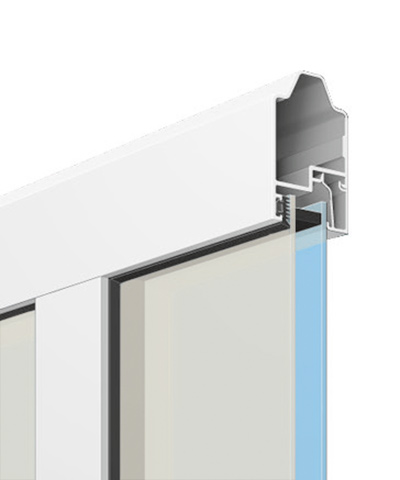

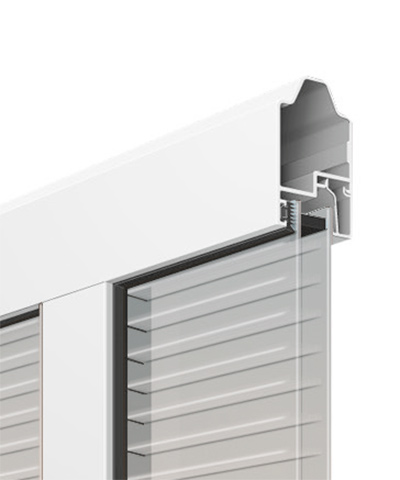

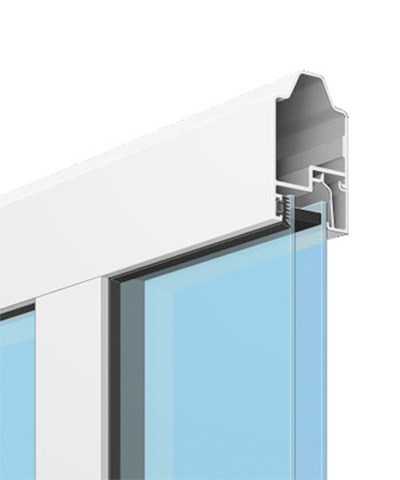

NOVOLUX 40/ 60/ 80 FENSTERVARIANTEN

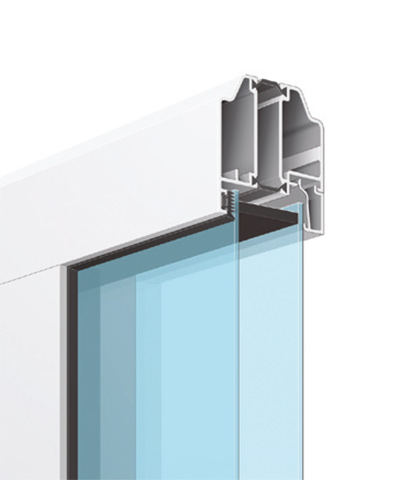

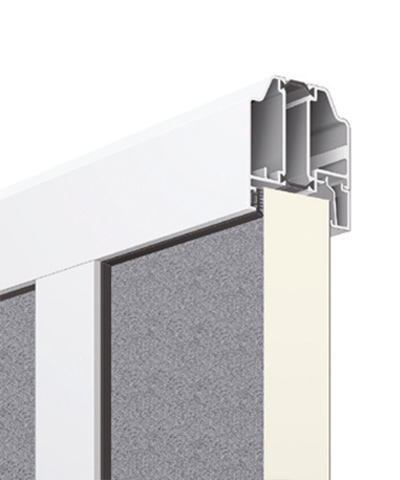

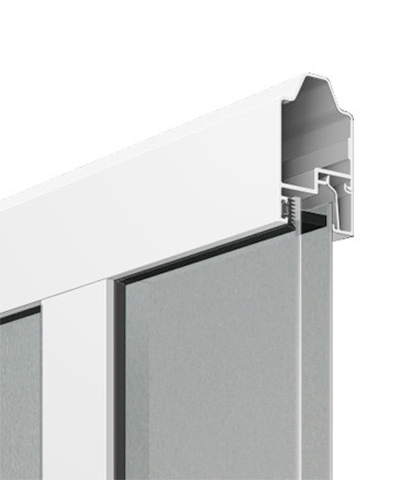

DOPPELWANDIG
