PRŮMYSLOVÁ SEKCE TERMO
K dispozici se 40 mm, 60 mm nebo 80 mm izolací.

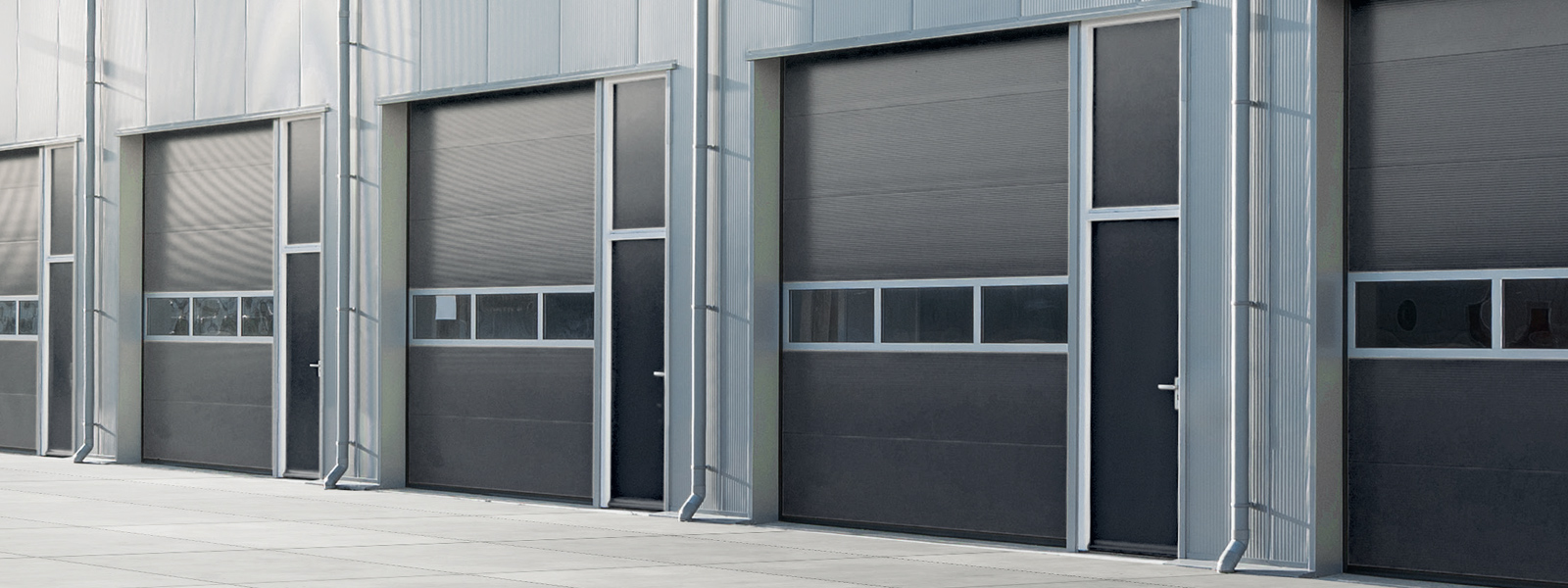

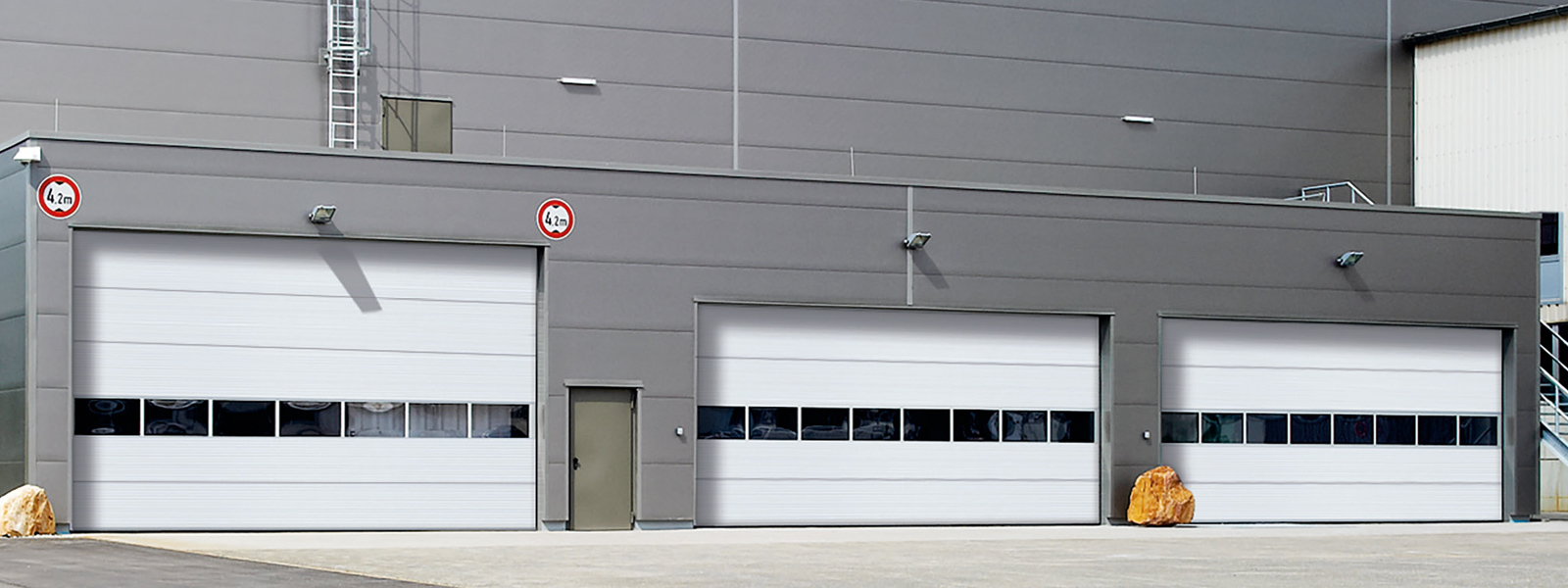

Sekční vrata Thermo jsou univerzálními průmyslovými sekčními vraty. Tato vrata mají obzvláště vysoké hodnoty tepelné a zvukové izolace a zajišťují účinné oddělení teplotních zón. Sekční vrata Thermo jsou k dispozici s panely o tloušťce 40 mm, 60 mm nebo 80 mm.
Přehled typů dveří
POROVNÁNÍ A VLASTNOSTI BRAN
Srovnání typů sekčních vrat
THERMO 40 MM, THERMO 60 MM, THERMO 80 MM, UND NOVOSPEED Thermo
| Typy dveří | Thermo 40 mm | Thermo 60 mm | Thermo 80 mm | NovoSpeed Thermo | ||
| Max. Max. šířka | 8 000 mm | 8 000 mm | 8 000 mm | 5 000 mm | ||
| Max. Max. výška | 6 000 mm | 6 000 mm | 6 000 mm | 5 000 mm | ||
| Max. Plocha (šxv) | 48 m² | 48 m² | 42 m² | 25 m² (350 kg) | ||
| Hodnota U (při 5 000 x 5 000 mm) (bez profilů NovoLux) | 0,99 W/m²K | 0,84 W/m²K | 0,49 W/m²K | 1,77 W/m²K | ||
| Hustota PU pěny | 40 kg/m² | 40 kg/m² | 40 kg/m² | 40 kg/m² | ||
| Třída odolnosti proti větru podle EN 12424 | 3 - 4 odolnost proti větru do 12 - 13 Beaufortových stupňů (118 - 149 km/h) | 3 - 4 odolnost proti větru do 12 -13 Beaufortů (118 - 149 km/h) | 3 - 4 odolnost proti větru do 12 -13 Beaufortů (118 - 149 km/h) | 2 - 3 odolné proti větru do 10 - 12 Beaufortů (89 - 133 km/h) | ||
| Tepelně oddělené části | - | x | x | - | ||
Železniční systémy | Standardní vodítko | T 450 | x | x | x | |
| T 340 | o | o | - | |||
| Nízké zakřivení | T 240 | o | o | - | ||
S výškovým vodítkem | T 400 | o | o | o | ||
| T 400 HF | o | o | o | |||
| T 400 DS | o | o | - | |||
Střešní sekvence | T 450 | o | o | o | ||
| T 340 | o | o | - | |||
| T 240 | o | o | - | |||
| T 400 | o | o | o | |||
| T 400 HF | o | o | o | |||
| T 400 DS | o | o | - | |||
Vertikální vodítko | T 500 | o | o | o | ||
| T 500 HF | o | o | o | |||
| T 500 DS | o | o | - | |||
| Helix | x | |||||
| S600 | o | |||||
| Provoz a ovládání | ||||||
| Provoz | Ruční ovládání | Tažné lano nebo navíjecí řetěz | Vytažení lana nebo navíjecího řetězu | Vytažení lana nebo navíjecího řetězu | - | |
| E-drive | o Elektromotor s převodovkou | o Elektromotor | o Elektromotor | x | ||
| Řídicí jednotka (elektrický pohon) | Ovládání mrtvého muže, pulzní ovládání nebo dálkové ovládání | Ovládání mrtvého muže, pulzní ovládání nebo dálkové ovládání | Ovládání mrtvého muže, pulzní ovládání nebo dálkové ovládání | Impulsní nebo dálkové ovládání | ||
| Dostupné ovládací prvky | T75/ T100 | T75/ T100 | T75/ T100 | TS971/ TS981 | ||
| Změna zatížení | 30 000 cyklů při použití torzních pružin ** | 30 000 cyklů při použití torzních pružin ** | 30 000 cyklů při použití torzních pružin ** | Přibližně 200 000 cyklů Bez pružin | ||
| Možnosti a příslušenství1 | ||||||

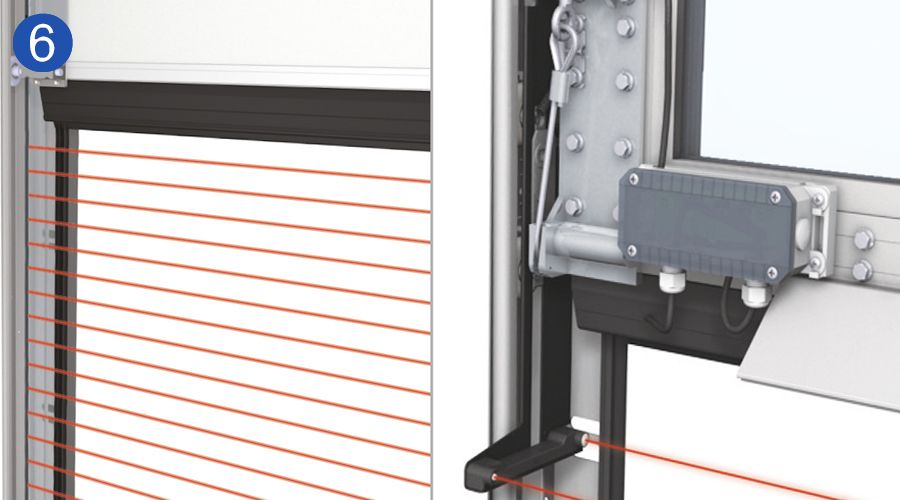

Bezpečnost | Vedoucí fotoelektrický senzor (bez kabeláže na dveřním křídle) | o | o | o | o | |
| Světelná mřížka | o | o | o | o | ||
| Ochrana proti přetržení lana | o | o | o | - | ||
| Zvedací bezpečnostní zařízení | o | o | o | - | ||
| Zapojení světelné signalizace (červená/zelená nebo červená a zelená) | o | o | o | o | ||
| Blikající výstražné světlo (oranžová/červená) | o | o | o | o | ||
| Tlačný šroub s vratnou pružinou, odolné provedení | o | o | o | - | ||
| Zámek válce | o | o | o | - | ||
| 1 Za příplatek x = standardní o = volitelný - = není možný * FU = 230 V TS971/ TS981 pouze nouzový ruční řetěz DU = 400 V T100 pouze rychloupínání ** Možné vyšší změny zatížení | ||||||

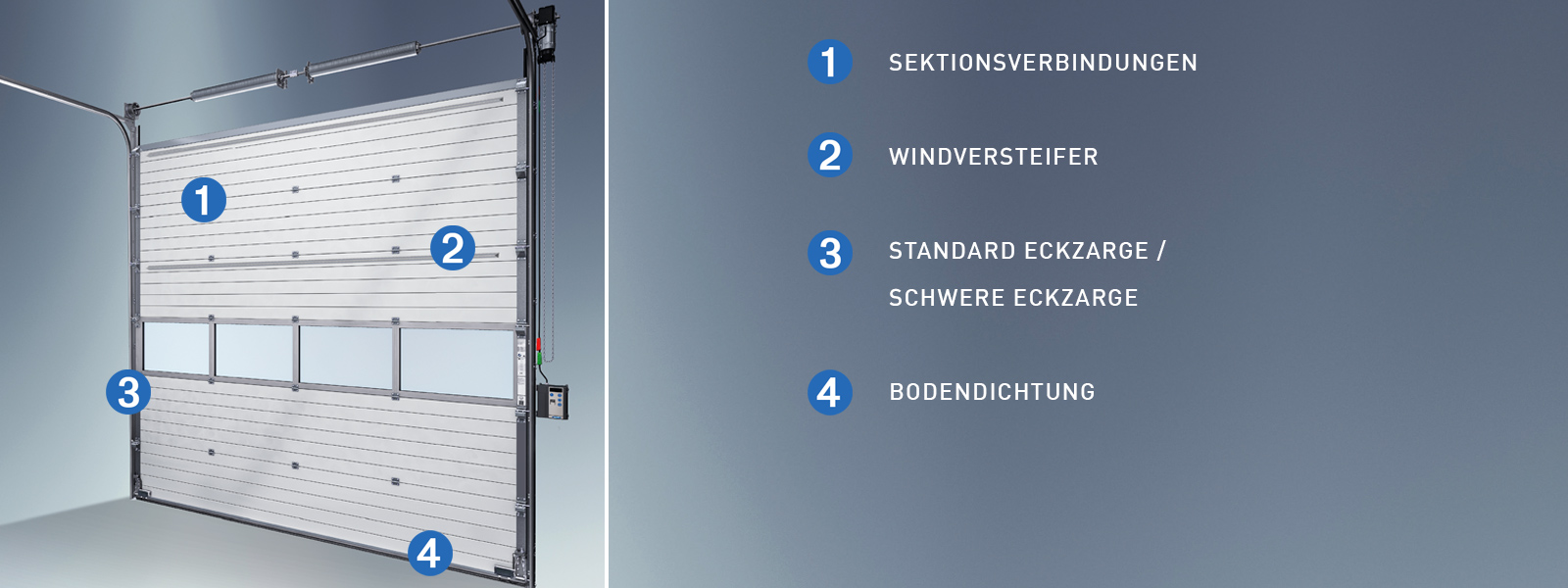

Highlights und Optionen
Highlights und Optionen
Detaily Sekční vrata Thermo 40
Detaily Sekční vrata Thermo 40

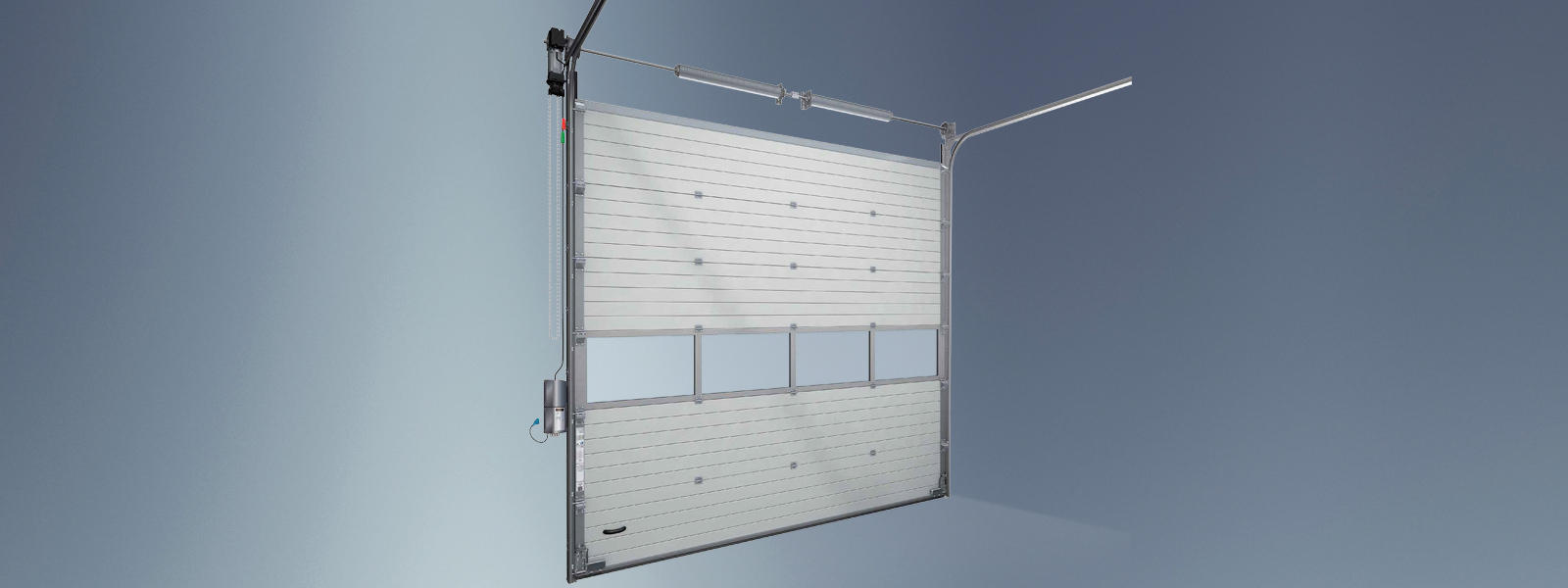

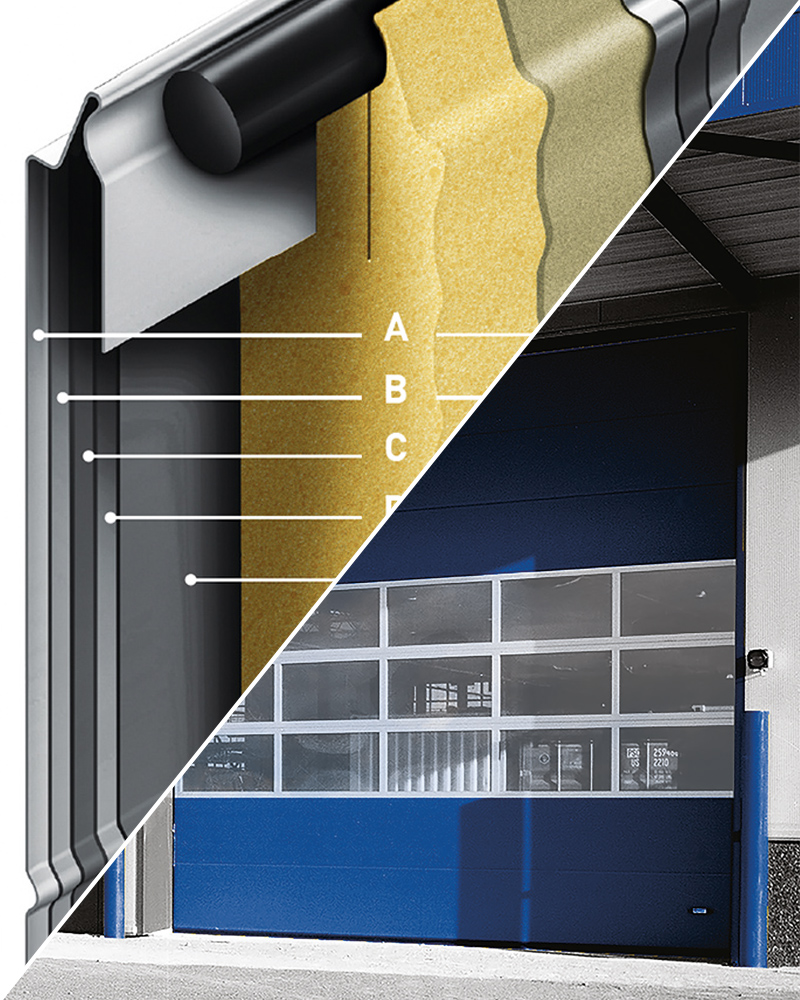

INDUSTRIE-SEKTIONALTOR THERMO 40

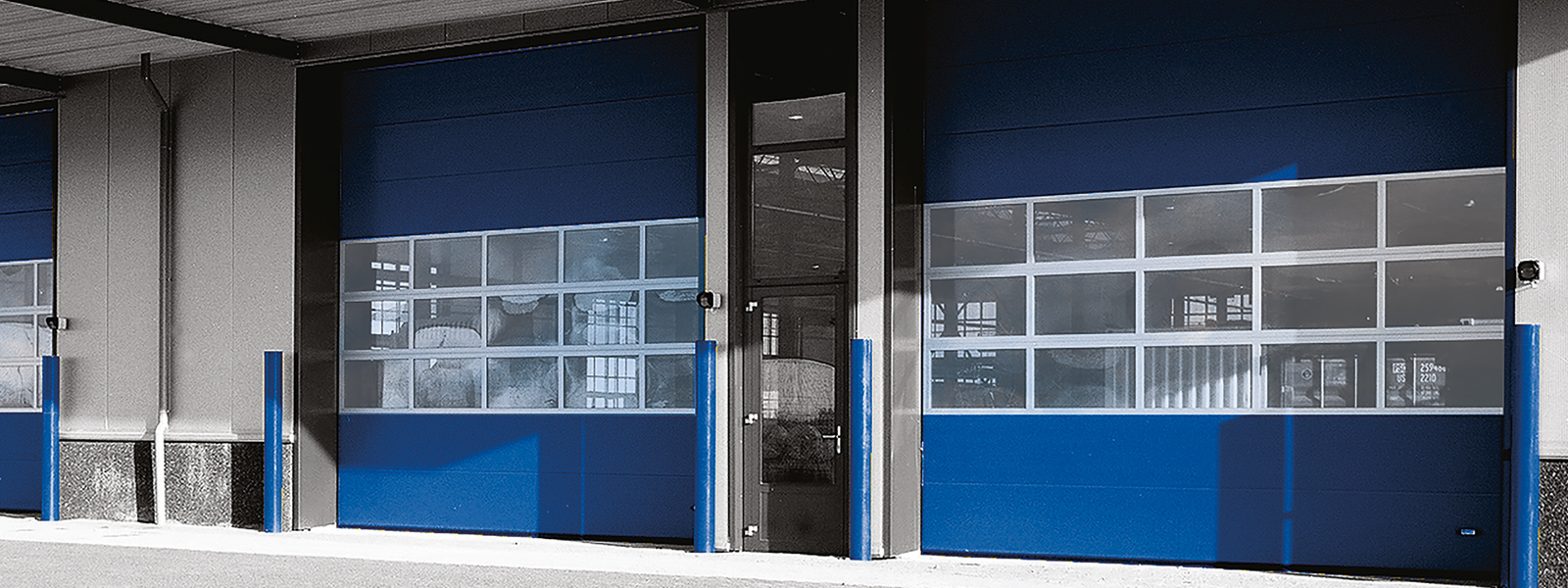

Sekční vrata Thermo 40 jsou nejprodávanější průmyslová sekční vrata Novoferm. Vrata kombinují vynikající tepelně a zvukově izolační vlastnosti s mikroprofily v moderním designu. Možnosti provedení a konfigurace jsou neomezené, takže vrata lze vždy dokonale nakonfigurovat pro každou situaci.
Vybírejte z mnoha možností světelných a pohledových panelů, výšek a šířek a standardně z palety 15 barev RAL.
FLEXIBILITA HLAVNÍHO CÍLE
Sekční vrata Thermo 40 jsou navržena a vyrobena pomocí nejmodernějších technologií. Povrchová úprava je navržena s ohledem na vysokou nosnost a promyšlena do posledního detailu. To je jasně patrné na kovových koncovkách, výztužných profilech a spodní straně eloxovaného hliníkového spodního profilu, který není zvenčí vidět. Při výrobě těchto dveří má zásadní význam flexibilita.
Jedná se o skutečně všestranný model, u kterého se dokonale snoubí cena, výkon a možnosti použití.

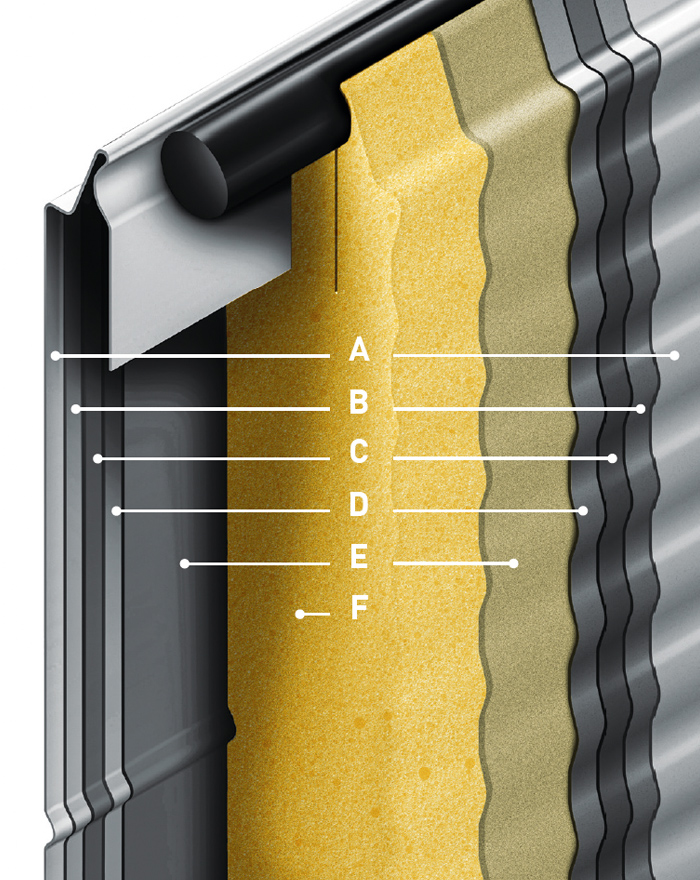

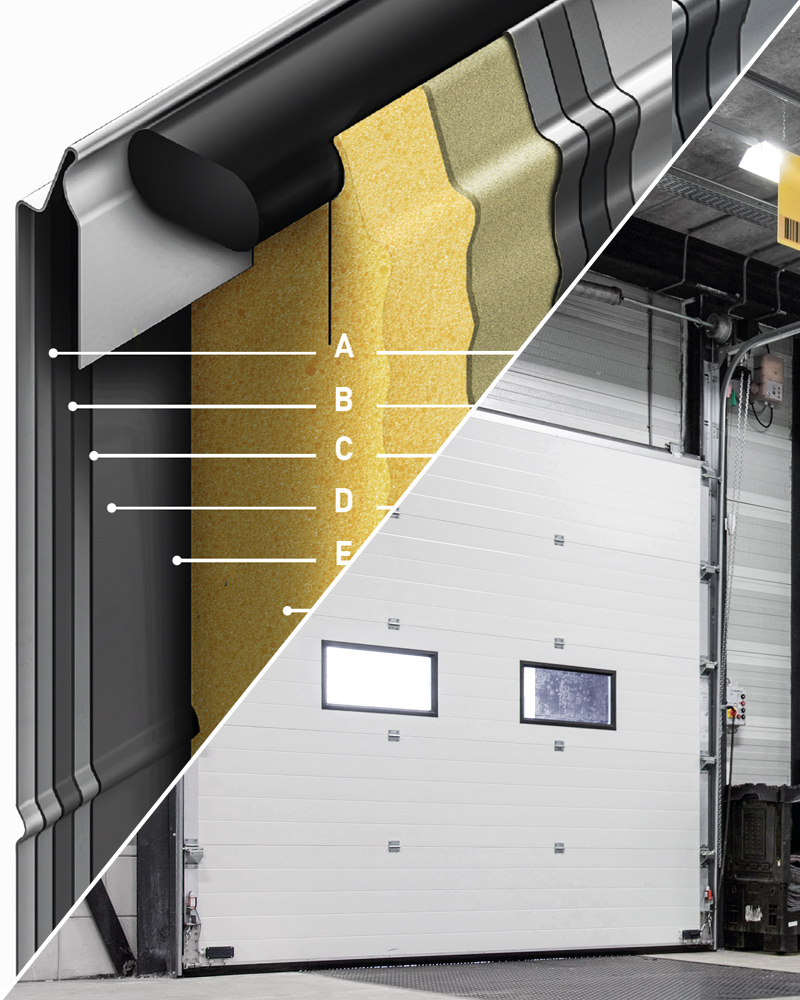

| A | Lakování (zvenčí): | V 15 barvách, mikroprofilovaný (standardně)* |
| B | Zinkový povlak: | B: 275 g/m2 |
| C | Ocelový plech: | 0,5 mm |
| D | Zinkový povlak: | C: 275 g/m2 |
| E | Lepicí základní vrstva | |
| F | Tuhá PU pěna: | g = 40 kg/m3 |
| A | Lakový nátěr (uvnitř): | RAL 9002 horizontálně profilovaný |
| Tloušťka desky: | 40 mm | |
| Tepelně izolační hodnota: 40 mm: | U = 0,52 W/m2K | |
| Hustota PU pěny: | 40 kg/m3 | |
| Zvuková izolace: | 25 dB (pro dveře o rozměrech 4 100 x 2 830 mm bez okna nebo křídlových dveří) | |
* Jiné provedení sekcí nebo povrchů a ochrana prstů na vyžádání.
Detaily Sekční vrata Thermo 60
Detaily Sekční vrata Thermo 60

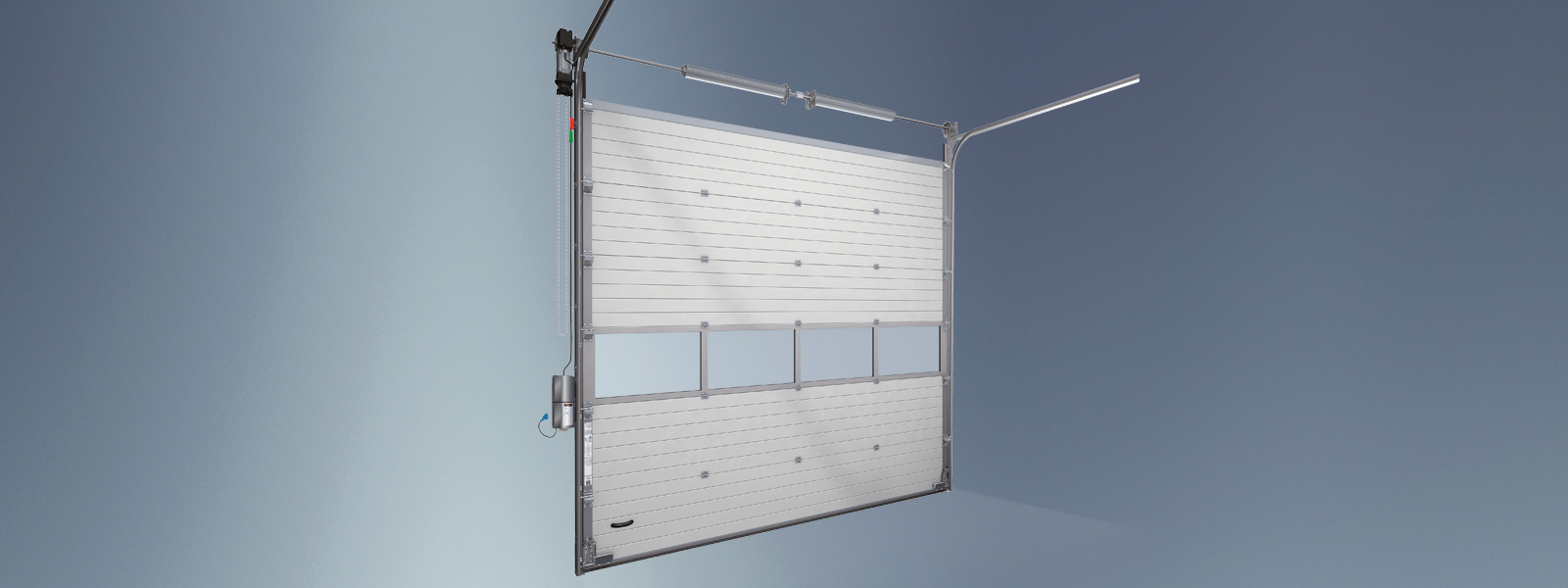

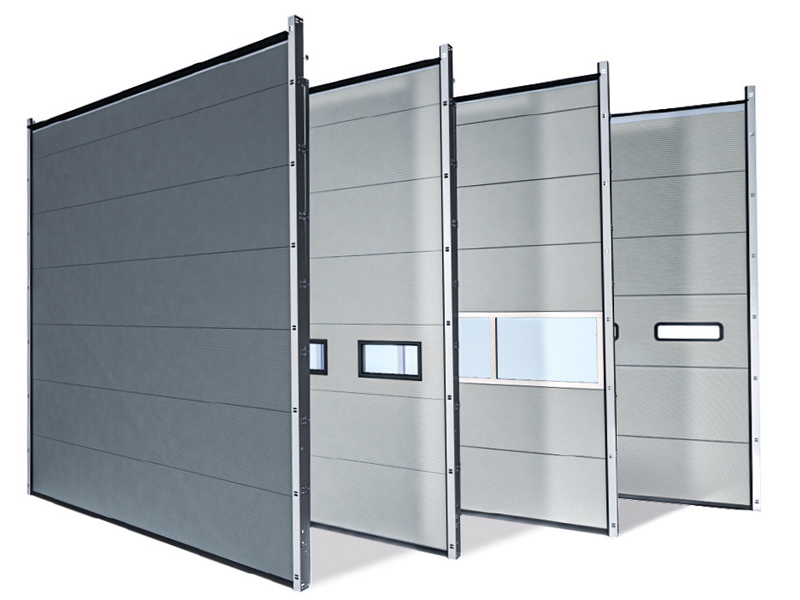

INDUSTRIE-SEKTIONALTOR THERMO 60
Sekční vrata Thermo 60 jsou obzvláště dobře tepelně izolující a těsnící vrata, která jsou ideální pro prostory, kde je důležité oddělení teplotních zón. Pokud chcete udržet ve výrobní hale nebo skladu rovnoměrnou teplotu, pak jsou vrata Thermo 60 přesně pro vás.
Panely z mikroprofilovaného ocelového plechu mají vynikající zvukově- a tepelněizolační vlastnosti a jsou mimořádně odolné vůči povětrnostním vlivům.
OBZVLÁŠTĚ VYSOKÁ HODNOTA TEPELNÉ IZOLACE

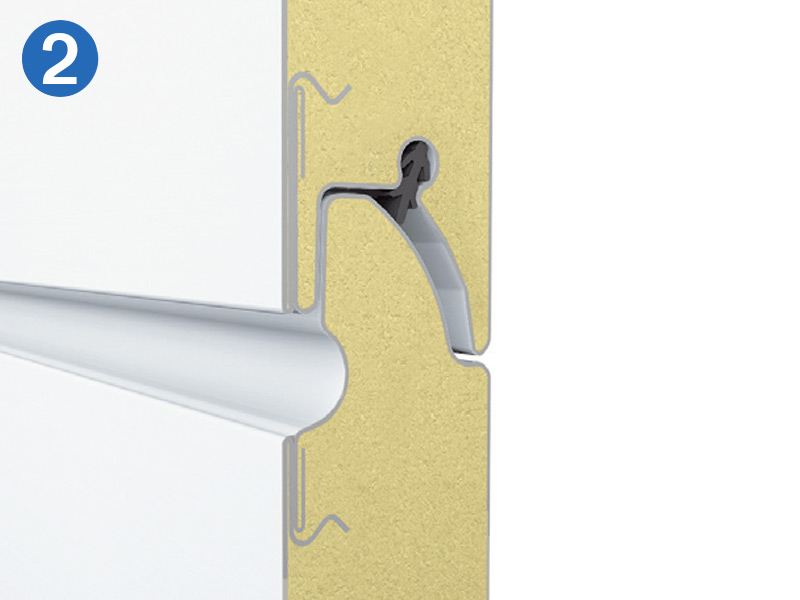

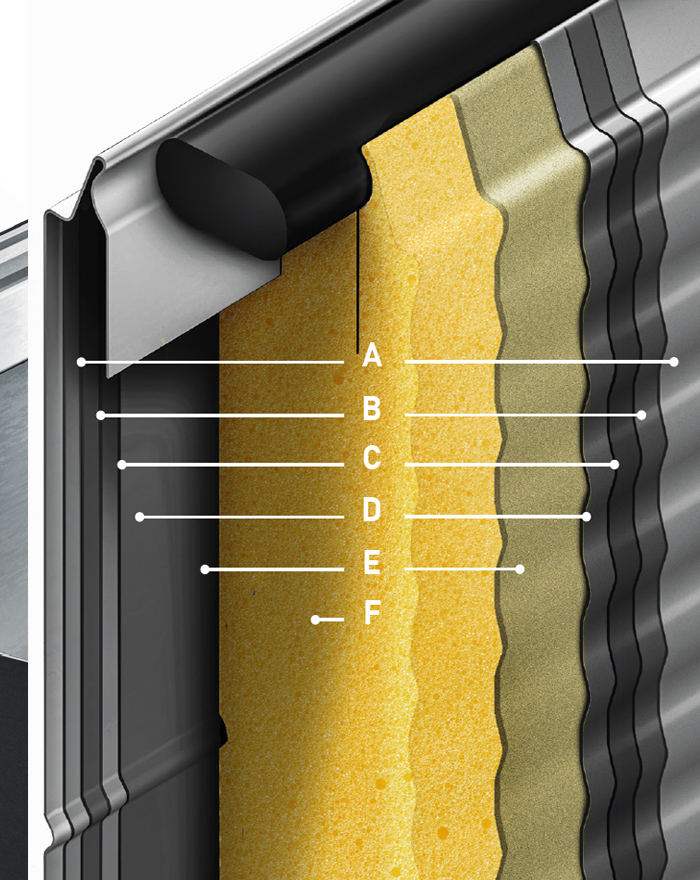

Panely sekčních vrat Thermo 60 jsou vyrobeny na tzv. sendvičovém principu. Tuhá polyuretanová pěna je vložena mezi dva ocelové plechy a z obou stran je spojena s pozinkovaným ocelovým plechem.
Pokud máte speciální požadavky na barvu, lze ocelový plech natřít akrylátovou barvou v barvě RAL podle vašeho výběru.
| A | Vrstva laku (vnější): | V 10 barvách, mikroprofilovaná (standardní)* |
| B | Zinková vrstva: | B: 275 g/m2 |
| C | Ocelový plech: | 0,5 mm |
| D | Zinkový povlak: | C: 275 g/m2 |
| E | Lepicí základní vrstva | |
| F | Tuhá PU pěna: | g = 40 kg/m3 |
| A | Lakový nátěr (uvnitř): | RAL 9002 horizontálně profilovaný |
| Tloušťka desky: | 60 mm | |
| Tepelně izolační hodnota: 60 mm: | U = 0,35 W/m2K | |
| Hustota PU pěny: | 40 kg/m3 | |
| Zvuková izolace: | 25 dB (pro dveře o rozměrech 4 100 x 2 830 mm bez okna nebo křídlových dveří) | |
* Jiné provedení sekcí nebo povrchů a ochrana prstů na vyžádání.
Detaily Sekční vrata Thermo 80
Detaily Sekční vrata Thermo 80

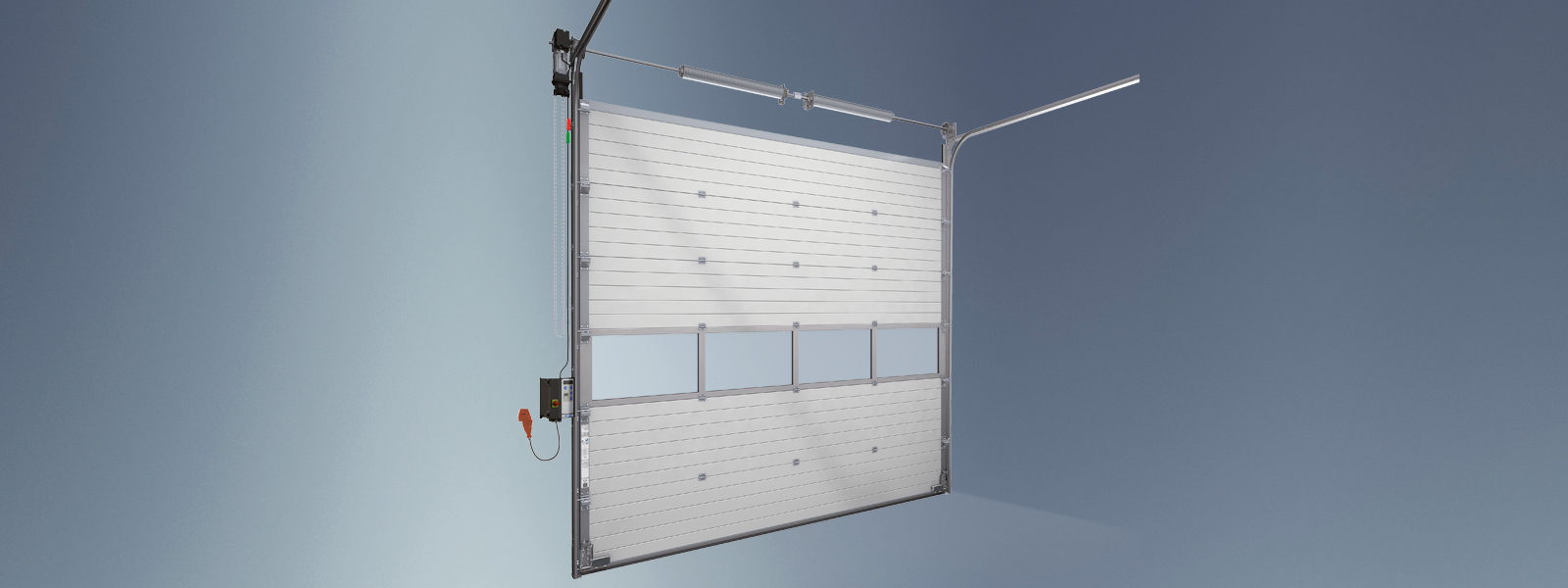

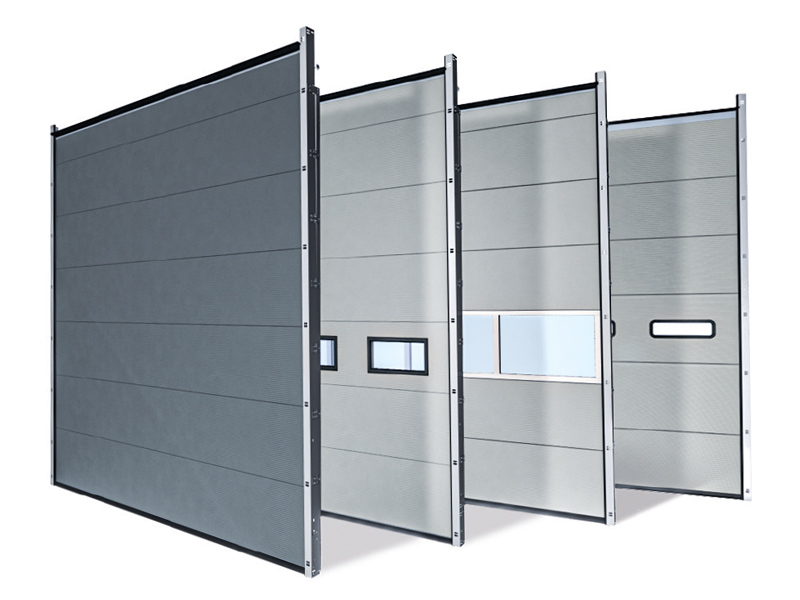

INDUSTRIE-SEKTIONALTOR THERMO 80
V dnešní době musí být každá budova dobře izolovaná. Musí odpovídat současným normám. To platí i pro vnější dveře a vrata.
Panely vrat Thermo 80 jsou rovněž vypěněny polyuretanem a tepelně odděleny mezi vnitřním a vnějším pláštěm, ale mají ještě lepší tepelnou izolaci než vrata řady Thermo 40 nebo 60. Vrata Thermo 80 jsou vybavena tepelnou izolací, která je v porovnání s vraty řady Thermo 40 a 60 ještě lepší.

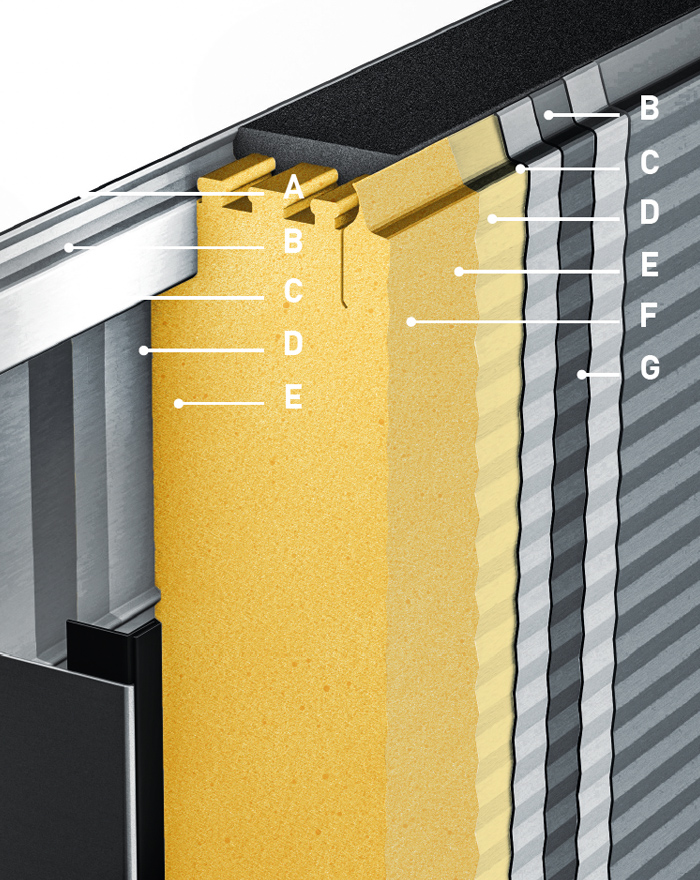

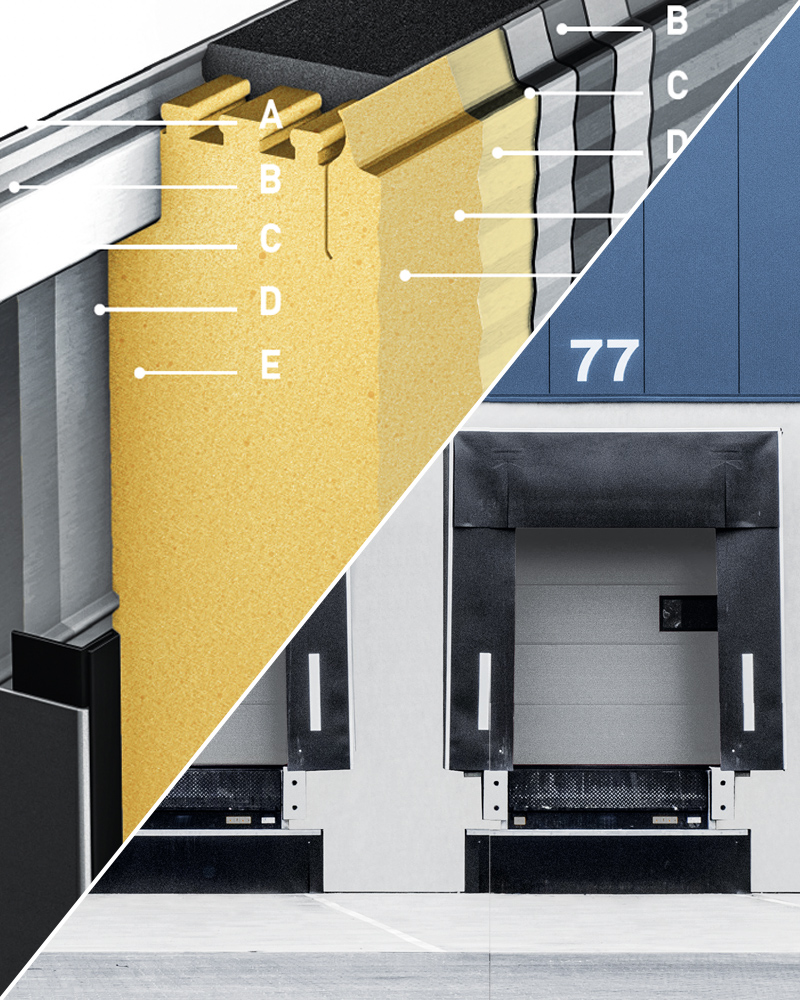

DVOUSTĚNNÁ SEKČNÍ VRATA S TEPELNĚ LOMENÝMI OCELOVÝMI PANELY.
Díky optimální tepelné izolaci a hodnotě U 0,25 W/m2Ksplňuje Thermo 80 požadavky zákazníků, kteří kladou zvláštní důraz na energetickou účinnost. Díky tomu jsou tato vrata ideální pro chladírenské a mrazírenské haly, průmyslové haly, sklady a distribuční centra, kde je třeba zabránit tepelným ztrátám a kde je třeba udržet určitou teplotu zboží.
Sekční vrata Thermo 80 jsou k dispozici ve 3 standardních barvách.
| A | Lakování (zvenčí): | (standardně)*. |
| B | Zinkový povlak: | B: 275 g/m2 |
| C | Ocelový plech: | 0,5 mm |
| D | Zinkový povlak: | C: 275 g/m2 |
| E | Lepicí základní vrstva | |
| F | Tuhá PU pěna: | g = 40 kg/m3 |
| A | Lakový nátěr (uvnitř): | RAL 9002, štukový design, horizontálně profilovaný |
| Tloušťka desky: | 80 mm | |
| Tepelně izolační hodnota: 80 mm: | U = 0,25 W/m2K | |
| Hustota PU pěny: | 40 kg/m3 | |
| Zvuková izolace: | Dveře bez okna nebo křídlových dveří: 25 dB (při 4 100 x 2 830 mm; dveře bez okna nebo křídlových dveří) | |
* Jiné provedení sekcí nebo povrchů a ochrana prstů na vyžádání.

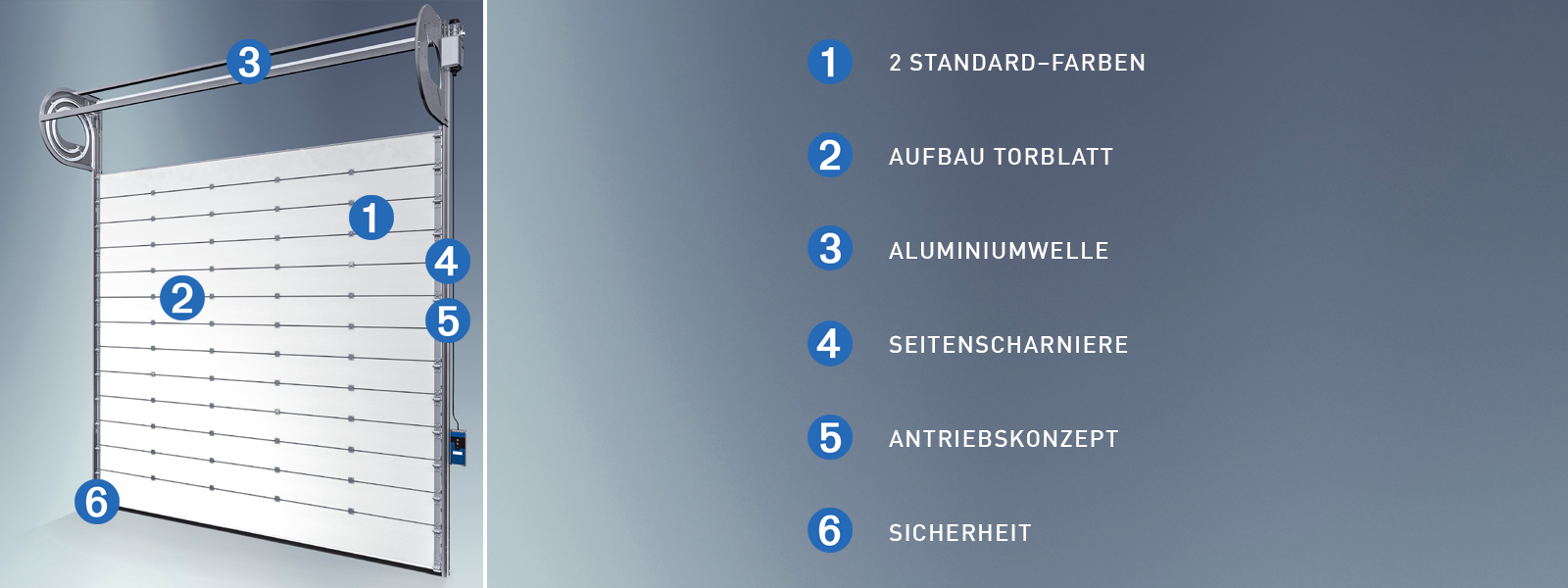

Podrobnosti NovoSpeed Thermo
Podrobnosti NovoSpeed Thermo
Přehled vašich plusových bodů
Izolační až vysoce izolační průmyslová sekční vrata Thermo
K dispozici s tloušťkou panelu 40 mm, 60 mm a 80 mm.
- Panely z mikroprofilovaného ocelového plechu mají vynikající zvukově pohltivé a izolační vlastnosti; extrémně odolné proti povětrnostním vlivům.
- Tepelně izolované panely (platí pro tloušťku 80 mm)
- Optimalizované nadpraží a boční těsnění díky přepracovanému nadpraží a dvojitému bočnímu těsnění (platí pro 80 mm)
- Mikrofilování až v 10 barvách standardně bez příplatku; možnost speciálních barevných požadavků v barvě RAL dle vašeho výběru.
- Kombinace tepelných panelů s profily NovoLux je možná v závislosti na požadavcích.
- Ideální řešení pro prostory, kde je důležité oddělení teplotních zón.

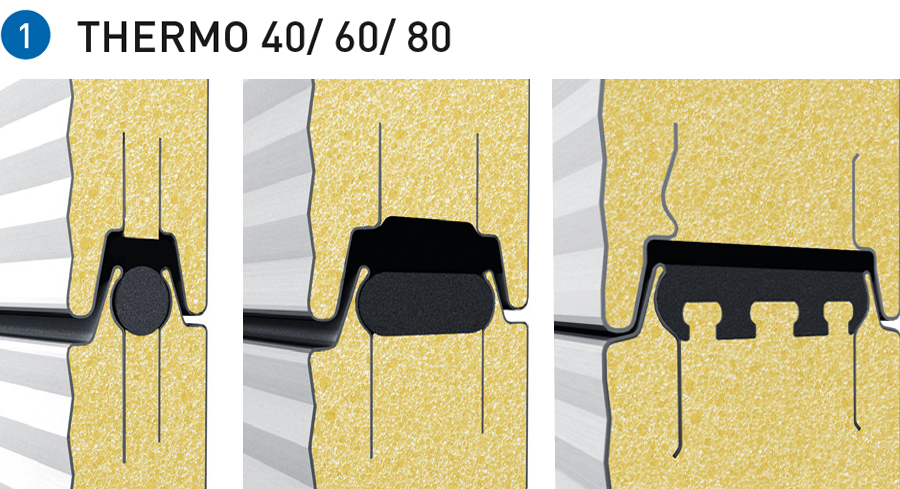

- Lepší těsnění mezi sekcemi (ovlivňuje 80 mm)

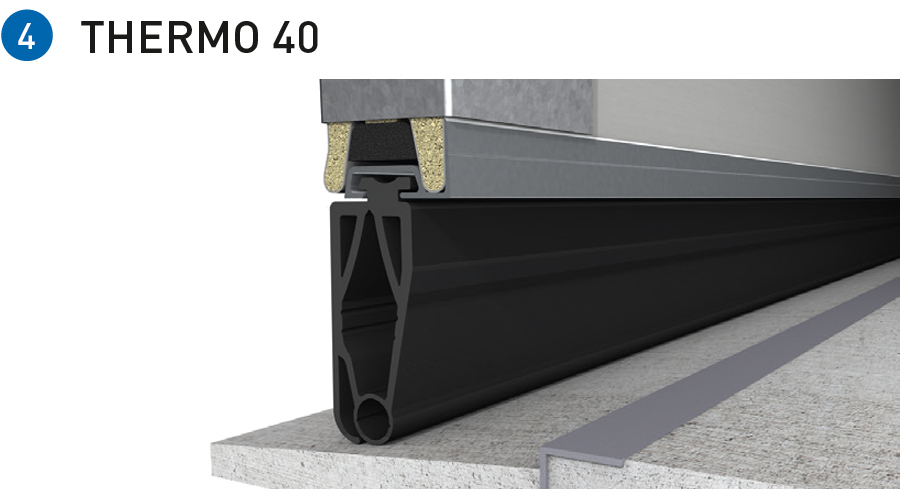

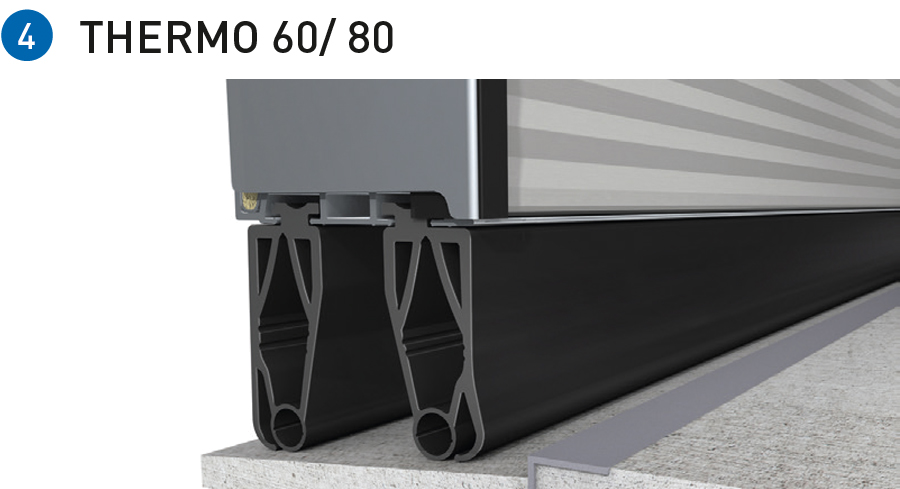

- Lepší těsnění podlahy díky použití 2 podlahových těsnění (platí pro 80 mm)
BARVY A VYBAVENÍ
BARVY
BARVY
TŘÍDĚNÍ BAREV
15 STANDARDNÍCH BARV BEZ PŘÍPLATKŮ S Novofermem si architekti mohou hrát s designem a barvami. Optické vlastnosti mikroprofilovaného ocelového plechu zajišťují, že dveře jsou ideální pro použití v moderních budovách. Barevná škála nabízí15 oblíbených barev, které dodají každým dveřím individuální vzhled bez dodatečných nákladů.
Tento výběr barevně stálých povlaků svitků umožňuje bezproblémové začlenění vrat do firemního designu vaší společnosti.
Máte speciální barevné požadavky? Společnost Novoferm zde rovněž nabízí řadu možností.
Poznámka: U dvoustěnných ocelových dveří obrácených ke slunci je třeba se vyvarovat tmavých barev, protože případné vychýlení lamel může poškodit dveře.
PROFILOVÁNÍ ŠTUKŮ - THERMO 40
Poznámka: Kromě 15 standardních barev (iso 40) pro mikroprofily jsou k dispozici 3 standardní barvy štukových desek iso 40.
SVĚTELNÉ A VIZUÁLNÍ PRVKY
SVĚTELNÉ A VIZUÁLNÍ PRVKY
MOŽNOSTI SVĚTELNÝCH A VIZUÁLNÍCH PRVKŮ

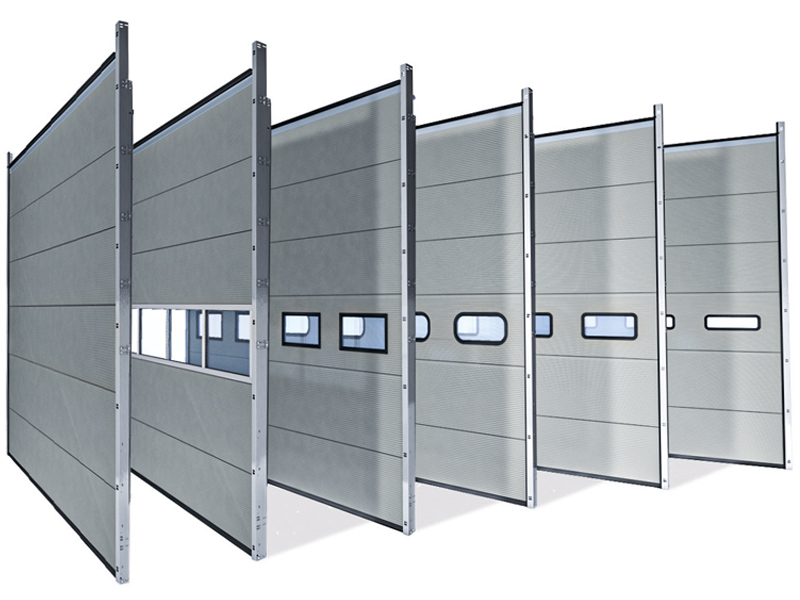

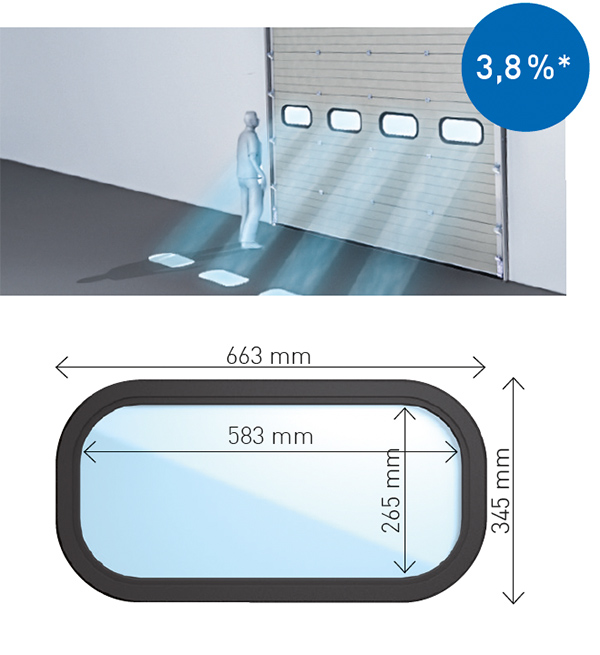

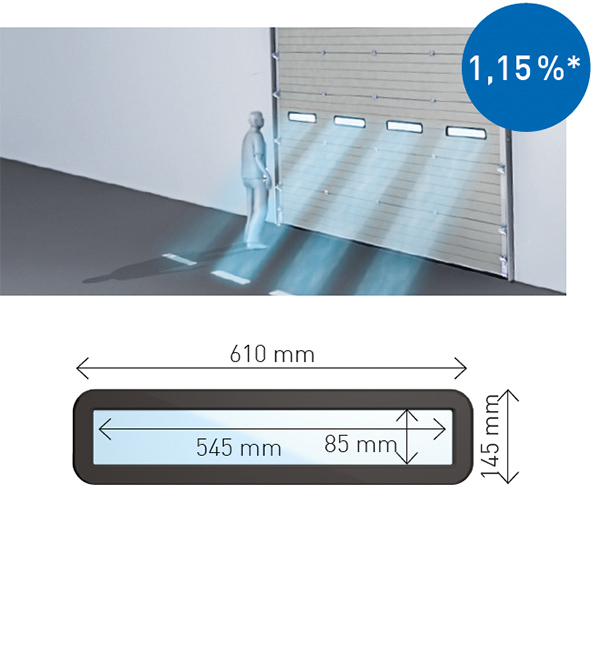

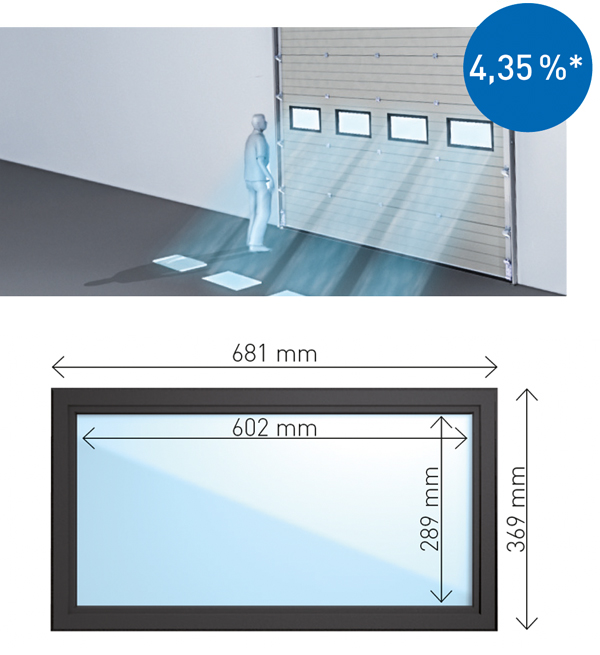

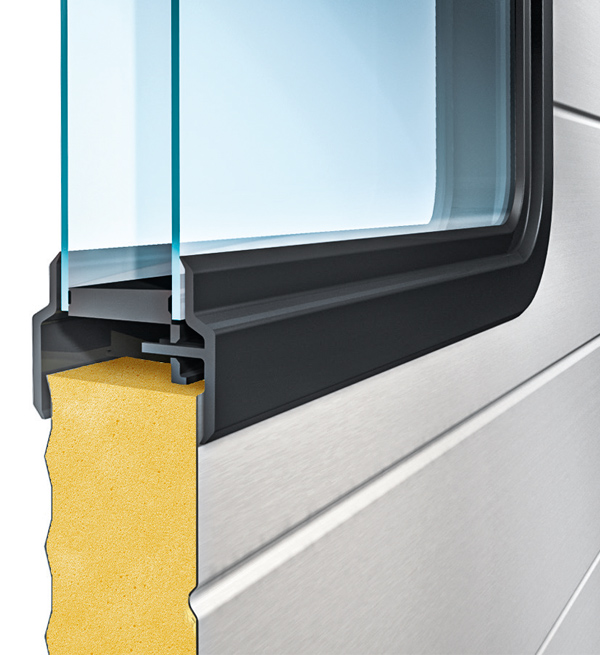

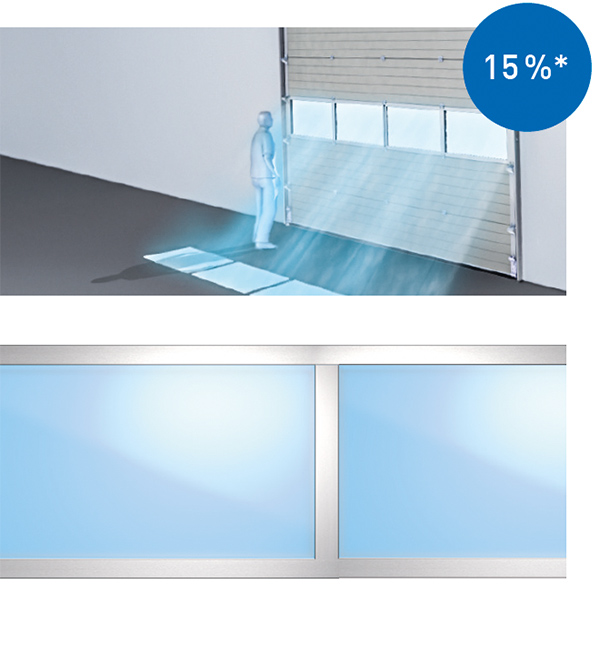

FUNKCE OKEN Sekční vrata Thermo mohou být vybavena plexisklovými skly pro optimální světelné podmínky a dobrou viditelnost. Standardní modely oken jsou podlouhlé, s pravoúhlými nebo zaoblenými rohy a mají izolační zasklení s jedním nebo více skly.

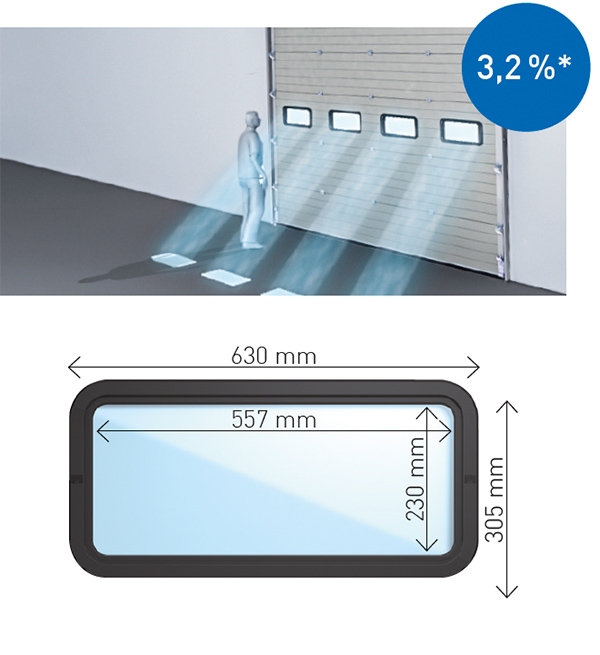

Jako dodatečná ochrana proti vloupání jsou k dispozici obdélníková skla se zaoblenými rohy a omezenou výškou.
Hledáte netradiční design?

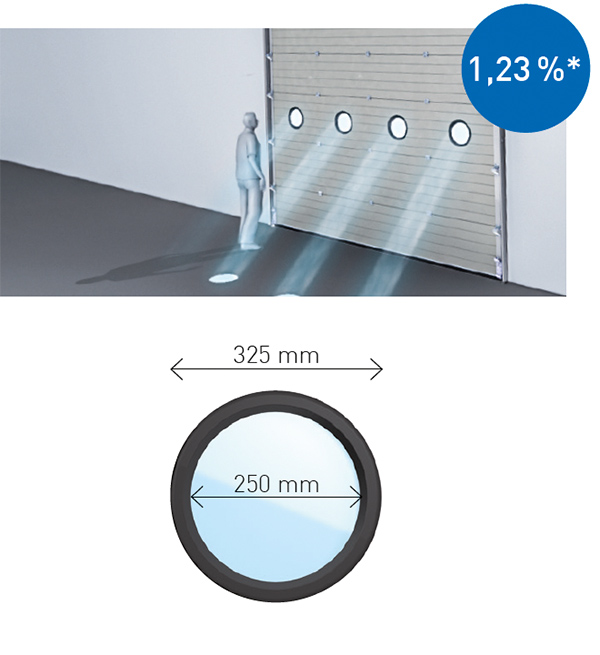

Co třeba kulatá okna nebo kreativní uspořádání skel?

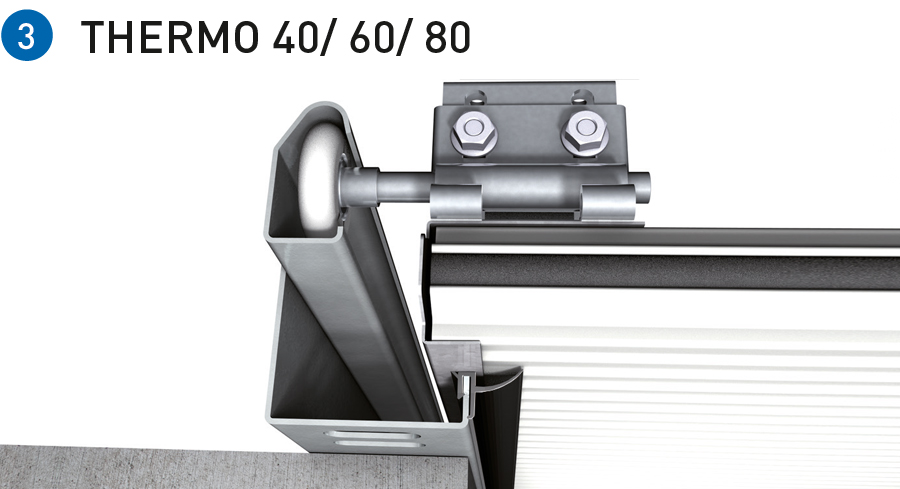

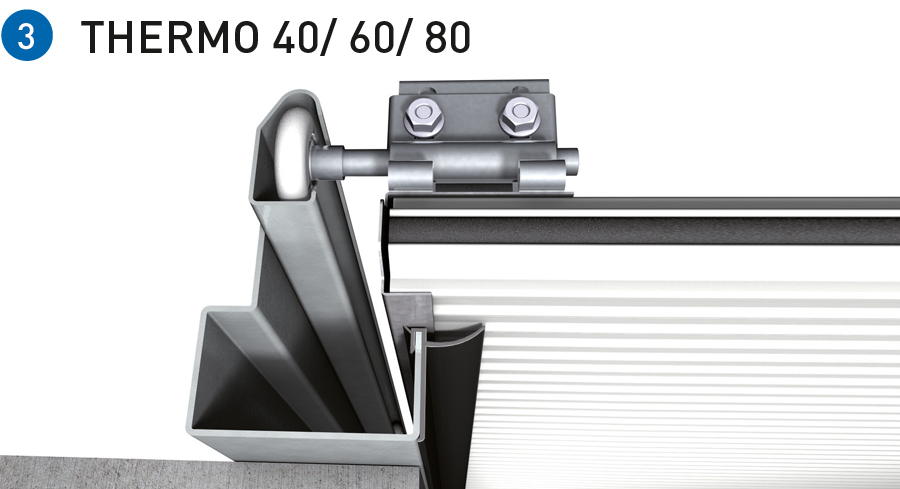

THERMO 40/ 60/ 80
THERMO 40
THERMO 40
THERMO 40/ 60/ 80
THERMO 40/ 60/ 80
THERMO 40
* Světelný výnos oken
