VYSOKORYCHLOSTNÍ ROLETY PRO VENKOVNÍ POUŽITÍ

Vnější roletky SpeedRollers jsou určeny k instalaci na vnitřní nebo vnější stranu vnějších stěn.

Která vrata jsou pro vaši situaci nejvhodnější, závisí na mnoha faktorech. V první řadě je třeba vzít v úvahu velikost vratového otvoru a tlak větru.

Přehled typů dveří

Rychloběžný válec NovoZip s třídou zatížení větrem 3 je samoopravným řešením pro otvory této velikosti (do 20,25^m2 ) s intenzivním využitím v supermarketech, potravinářském průmyslu, laboratořích a průmyslu. Samoopravná funkce samomazné dráhy snižuje počet poruch a zabraňuje tak přerušení výrobního procesu. Rychlost otevírání s frekvenčním regulátorem je max.2,0 m/s. Třída větru 03 / max. 11 Beaufort velmi silná bouře, až 117 km/h se zesílenými pásy. Max. Rozměry: 4 500 × 4 500 mm.

Skládací dveře NovoFold byly speciálně vyvinuty pro intenzivní použití v otvorech ve vnějších stěnách do 36^m2. Používají se v distribučních centrech, skladech, velkých průmyslových halách a těžkém průmyslu. Rychlost otevírání s frekvenčním regulátorem je max. 1,1 m/s. Třída větru min. 3 [max. 5] do 13 stupňů Beaufortovy stupnice síly vichřice do 149 km/h. Max. Velikost vrat: 6 000 × 6 000 mm.

Spirálová vrata NovoSpeed Thermo se otevírají 6krát rychleji než srovnatelná sekční vrata pro otvory této velikosti (do 25^m2 ), a proto jsou ideální pro prostředí, kde se pravidelně uskutečňuje velké množství logistických pohybů. Používá se v logistice, automobilovém průmyslu, strojírenství, kovoprůmyslu a elektrotechnickém průmyslu a v chemickém a farmaceutickém průmyslu. Třída větru 3 až 11 Beaufortovy stupnice při vichřici do 117 km/h. Max. Rozměry vrat: 5 000 × 5 000 mm.

Speedroller Strong Outdoor jsou špičková rychloběžná roletová vrata pro velmi náročné aplikace s^plochou až 36^m2 v distribučních centrech, skladech, velkých průmyslových halách a těžkém průmyslu. Rychlost otevírání s frekvenčním regulátorem je max. 1,8 m/s. Třída větru 3 nebo 4 Šířka mm: do 11 7 12 Beaufortovy stupnice síly vichřice až 117 nebo 133 km/h v závislosti na velikosti.Max. Velikost vrat: 6 000 × 6 000 mm.

Porovnání a vlastnosti dveří

Srovnání vysokorychlostních rolet pro venkovní použití

Označení typu	NOVOZIP	NOVOZIP (třída zatížení větrem 3)	NOVOSPEED THERMO	STRONG OUTDOOR	NOVOFOLD
max. plocha (š × v)	20,25 m²	20,25 m²	25 m²	36 m²	36 m²
max. šířka	4 500 mm	4 500 mm	5 000 mm	6 000 mm	6 000 mm
Max. výška	4 500 mm	4 500 mm	5 000 mm	6 000 mm	6 000 mm
Odolnost proti zatížení větrem do min. hodnoty [* s WindLoad Optimiser].	11 Bft	11 Bft	11 Bft	12 Bft	13 Bft
Maximální třída zatížení větrem podle EN 12424	3*	3*	3	4 *	5 *
Rychlost otevírání s regulátorem frekvence	2,0 m/s	2,0 m/s	1,1 m/s	1,8 m/s	1,1 m/s
Rychlost zavírání s frekvenčním regulátorem	0,5 m/s	0,5 m/s	0,5 m/s	0,5 m/s	0,5 m/s
Tloušťka opony	1,0 mm	1,0 mm		1,2 mm	0,9 m/s
Hmotnost clony, třída M2	900 g/m²	900 g/m²			900 g/m²
Hmotnost závěsu (volitelně)	1 050 g/m²	1 050 g/m²
Tloušťka desky, izolační profily			40 mm
Hodnota U s izolačními profily, 5 000 × 5 000 mm			1,77 W/m²K
Dostupné okenní profily NovoLux			ano
Vhodnost jako vnější brána	ano	ano	ano	ano	ano

Details Novozip

Podrobnosti Novozip

SAMOOPRAVNÉ VYSOKORYCHLOSTNÍ DVEŘE

Samoopravný SPEEDROLLER NOVOZIP je ideálním řešením pro otvory do 20,25^m2 s intenzivním používáním.

Samoopravná funkce samomazné lišty snižuje počet poruch a zabraňuje tak přerušení výrobního procesu.

NovoZip je navržen jako rychlý a uživatelsky přívětivý dělič místností.
Poskytuje vynikající ochranu proti průvanu, usnadňuje klimatizaci a tím šetří značné množství energie.

POUŽITÍ

Supermarkety
Potravinářský průmysl
Laboratoře
Průmysl

SPEEDROLLER NOVOZIP

VLASTNOSTI

Odolnost proti větru do min. 11 Bft. třída větru 3 podle EN 12424
SAMOZPRACOVÁNÍ: dveřní clona se po nárazu automaticky vrátí do vodicího prvku.
TICHÝ : jednodílný závěs, prakticky bezhlučný
BEZPEČNÁ : se světelnou mřížkou a měkkou zavírací hranou FlexEdge ve standardní výbavě
ROBUSTNÍ: pojezdové kolejnice z oceli, závěs z plastové tkaniny vyztužené polyesterem
ochrana proti průvanu : technologie zipů a těsnění nadpraží poskytují vynikající ochranu proti průvanu
INSTALACE: vhodné pro všechny průchody do 20,25^m2 ve vnitřních stěnách budov a na vnitřní straně vnějších stěn.

Bezpečný provoz při poruše díky funkci SelfRepair

BARVY

Standardně se dodává v gramáži 900 ^g/m2 a v následujících barvách RAL:

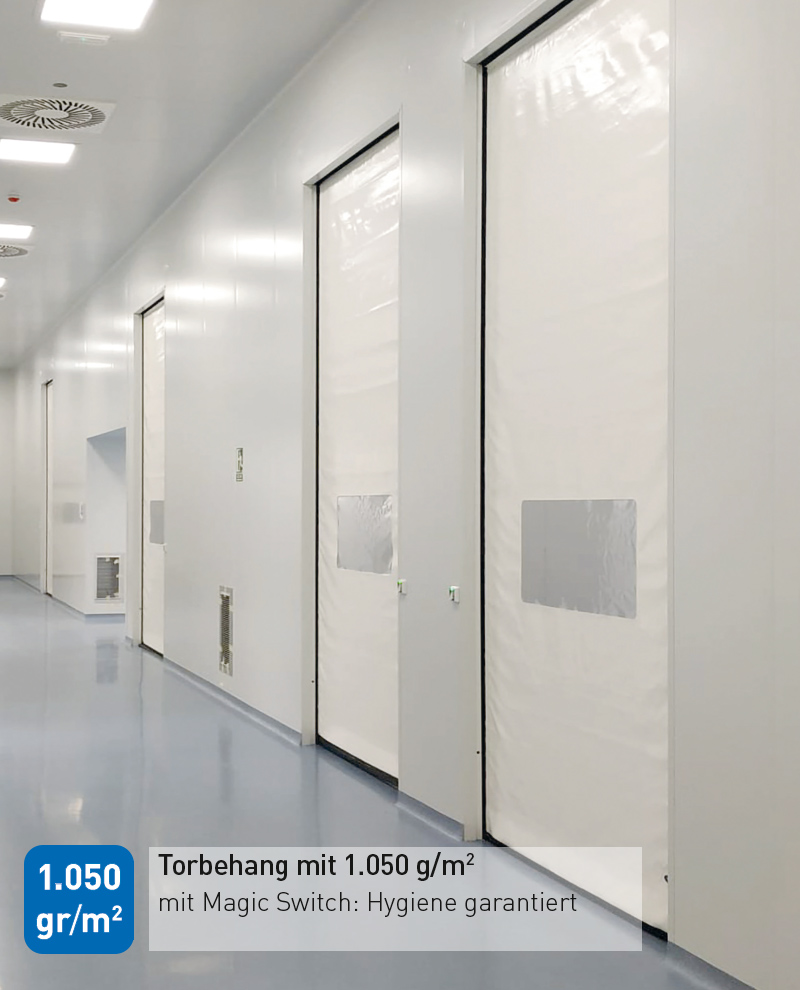

Volitelně je k dispozici bílý závěs na dveře s ^gramáží 1 050 ^g/m2.

Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.

Možnosti

PŘÍKLADY POUŽITÍ

V lehkém a těžkém průmyslu musí výrobní procesy probíhat bez přerušení a zpoždění. Pokud je výroba rozložena do několika budov, je nutná doprava mezi nimi.

Zpoždění způsobená zaseknutím nebo dokonce vadnými dveřmi jsou nepřijatelná.

Vrata NOVOZIP jsou extrémně rychlá, mimořádně spolehlivá i při velkém zatížení větrem a navíc se sama opravují: Po kolizi s vraty se clona automaticky vrátí na vodicí lištu. Tím se prakticky eliminuje přerušení výrobního procesu.

Zároveň ušetříte mnoho energie a můžete zajistit trvale příjemné klima v interiéru.

Robustní systém zipů a uzavírací hrana FlexEdge

V potravinářském průmyslu musí být dveře rychlé, spolehlivé a snadno se čistí. Závěsy a zavírací hrany, kde se mohou hromadit nečistoty, jsou na mnoha místech nepřípustné. Mezi jednotlivými halami často působí značný tlak větru. V takových podmínkách je Novo-Zip ideálním řešením.

V AUTOMOBILBRANCHE výrobní linky často vedou z jedné haly do sousední. Rychloběžná vrata pomáhají udržovat klima v halách a pomáhají šetřit energii, zároveň oddělují jednotlivé prostory od sebe, takže se nemůže šířit prach, nečistoty a hluk. Rychloběžná vrata jsou integrována do systému řízení procesů, aby byla zajištěna nepřerušovaná výroba.

Díky inteligentním řídicím systémům od společnosti Novoferm lze každé dveře přizpůsobit jakékoli situaci.

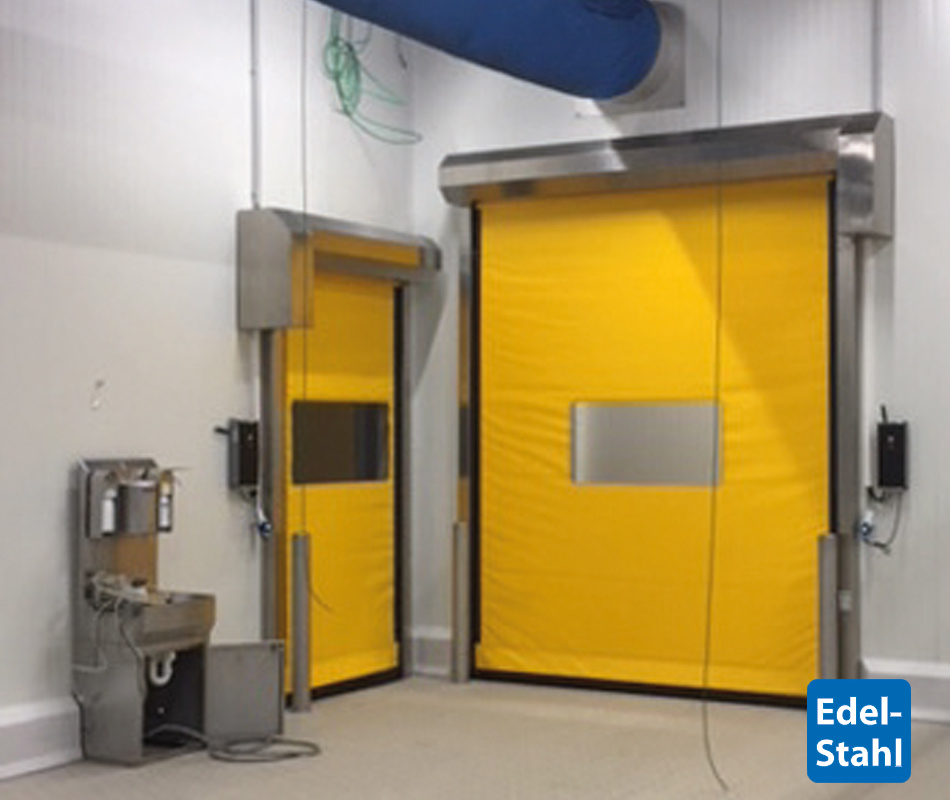

Praktický a nenáročný na údržbu: skříňka z nerezové oceli

CONTROL

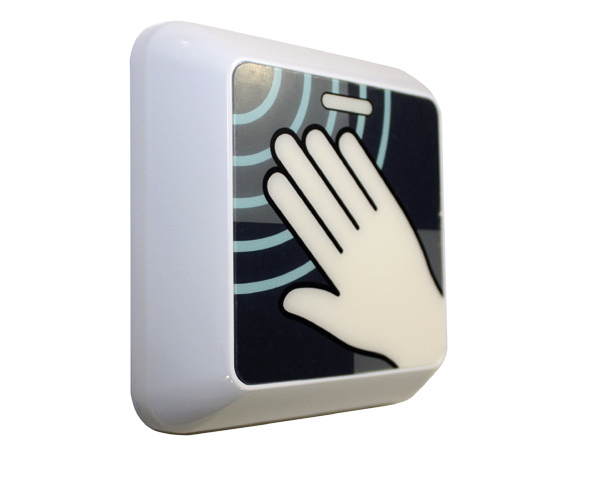

MAGIC SWITCH | Řídicí jednotka

Ovládání Magic Switch funguje jako bezdotykové tlačítko.

To je důležité zejména v prostředí, kde je důležitá hygiena, například v potravinářském průmyslu.

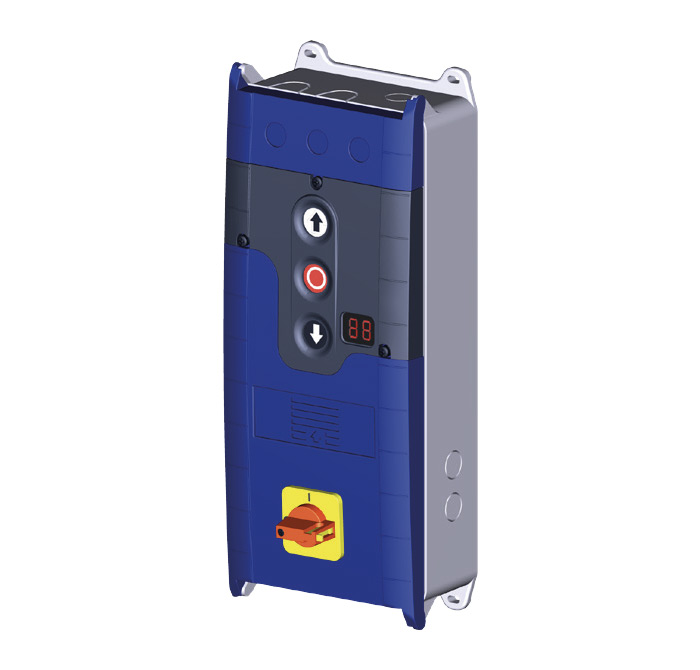

Standardní: GFA TS971

Volitelně: GFA TS981

max. plocha (š × v)	20,25 m²
Max. šířka	4 500 mm
max. výška	4 500 mm
Odolnost proti zatížení větrem min. do [* s WindLoad Optimiser].	11 Bft
Max. třída zatížení větrem podle EN 12424	3*
Rychlost otevírání s regulátorem frekvence	2,0 m/s
Rychlost zavírání s regulátorem frekvence	0,5 m/s
Tloušťka clony	1,0 mm
Hmotnost clony, třída M2	900 g/m²
Hmotnost clony (volitelně)	1 050 g/m²
Vhodnost jako vnější dveře	ano

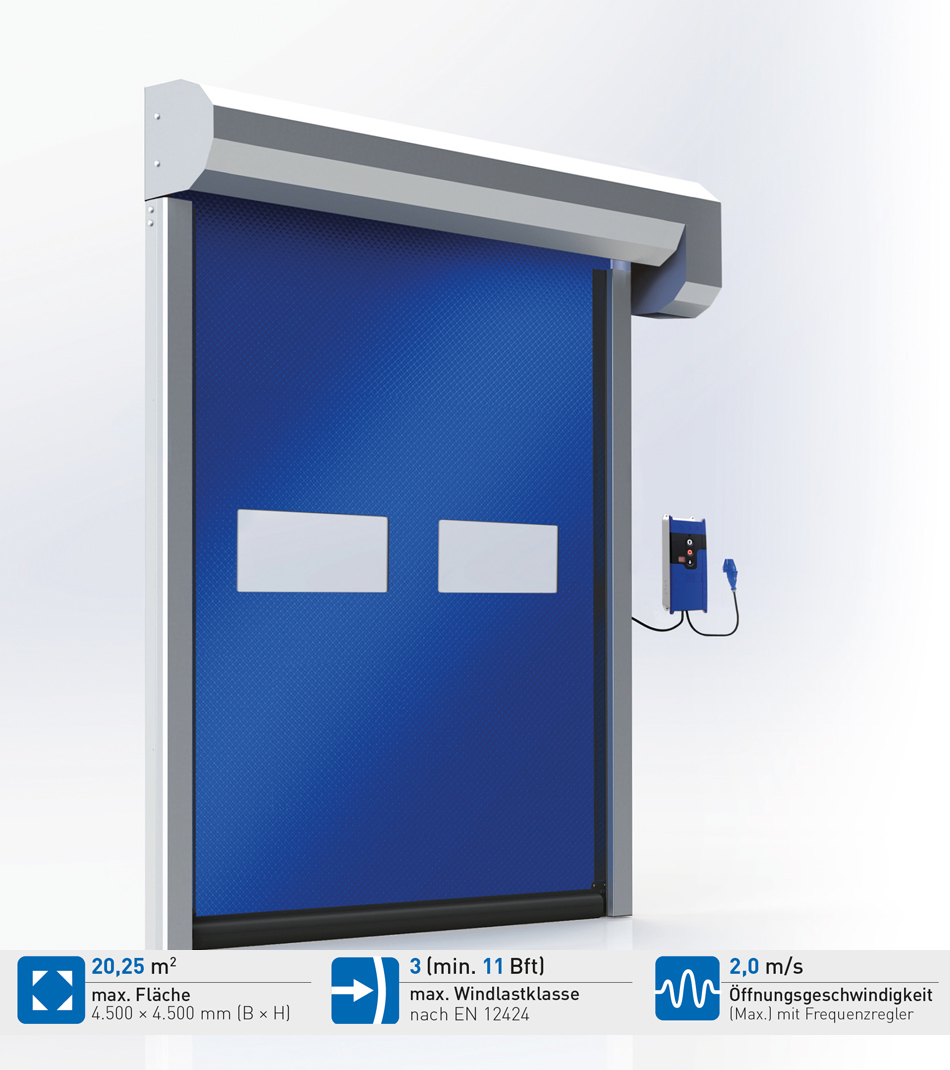

Podrobnosti Novozip (třída zatížení větrem 3)

SAMOOPRAVNÉ VYSOKORYCHLOSTNÍ DVEŘE, I PRO VENKOVNÍ POUŽITÍ

Samoopravný SPEEDROLLER NOVOZIP je ideálním řešením pro otvory do 20,25 m2 s intenzivním používáním.

Samoopravná funkce samomazné lišty snižuje počet poruch a zabraňuje tak přerušení výrobního procesu.

NovoZip je navržen jako rychlý a uživatelsky přívětivý dělič místností. Poskytuje vynikající ochranu proti průvanu, usnadňuje klimatizaci a tím šetří značné množství energie.

POUŽITÍ

Supermarkety
Potravinářský průmysl
Laboratoře
Průmysl

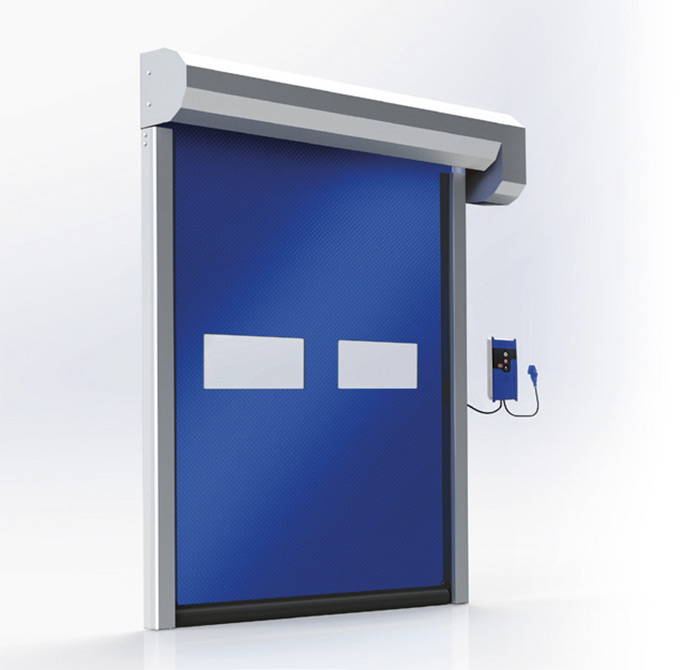

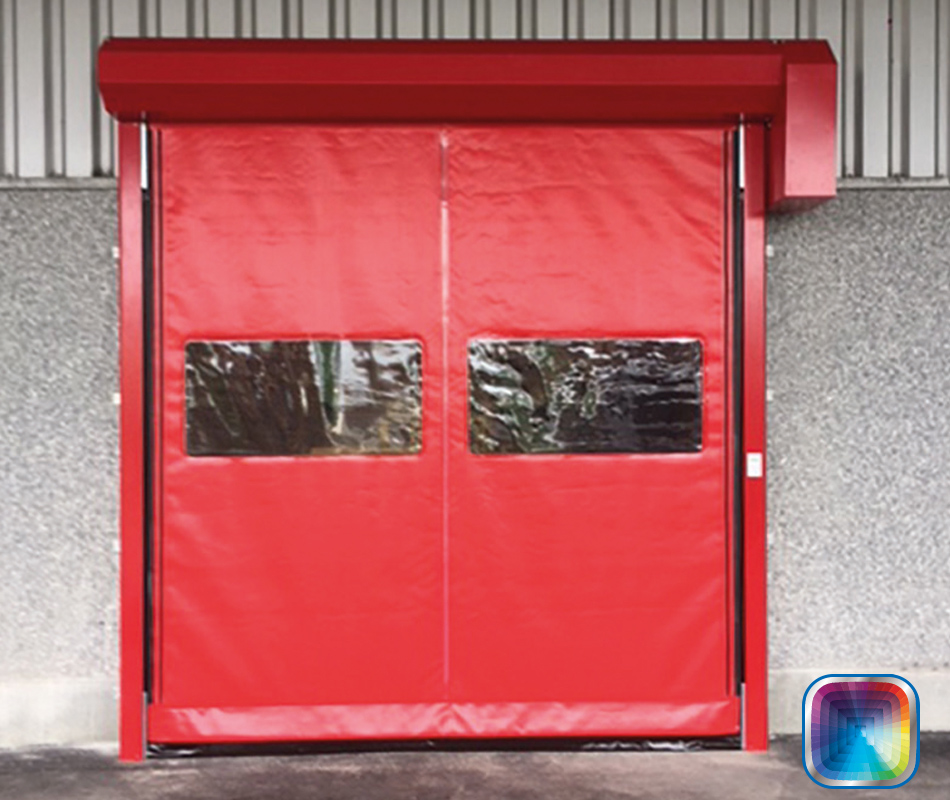

NOVOZIP TŘÍDA ZATÍŽENÍ VĚTREM 3

VLASTNOSTI

Odolnost proti větru do min. 11 Bft. třída větru 3 podle EN 12424
SAMOZPRACOVÁNÍ: dveřní clona se po nárazu automaticky vrátí do vodicího prvku.
TICHÝ : jednodílný závěs, prakticky bezhlučný
BEZPEČNÁ : se světelnou mřížkou a měkkou zavírací hranou FlexEdge ve standardní výbavě
ROBUSTNÍ: pojezdové kolejnice z oceli, závěs z plastové tkaniny vyztužené polyesterem
ochrana proti průvanu : technologie zipu a těsnění nadpraží poskytují vynikající ochranu proti průvanu
INSTALACE: vhodné pro všechny průchody do 20,25^m2 ve vnitřních stěnách budov a na vnitřní straně vnějších stěn.

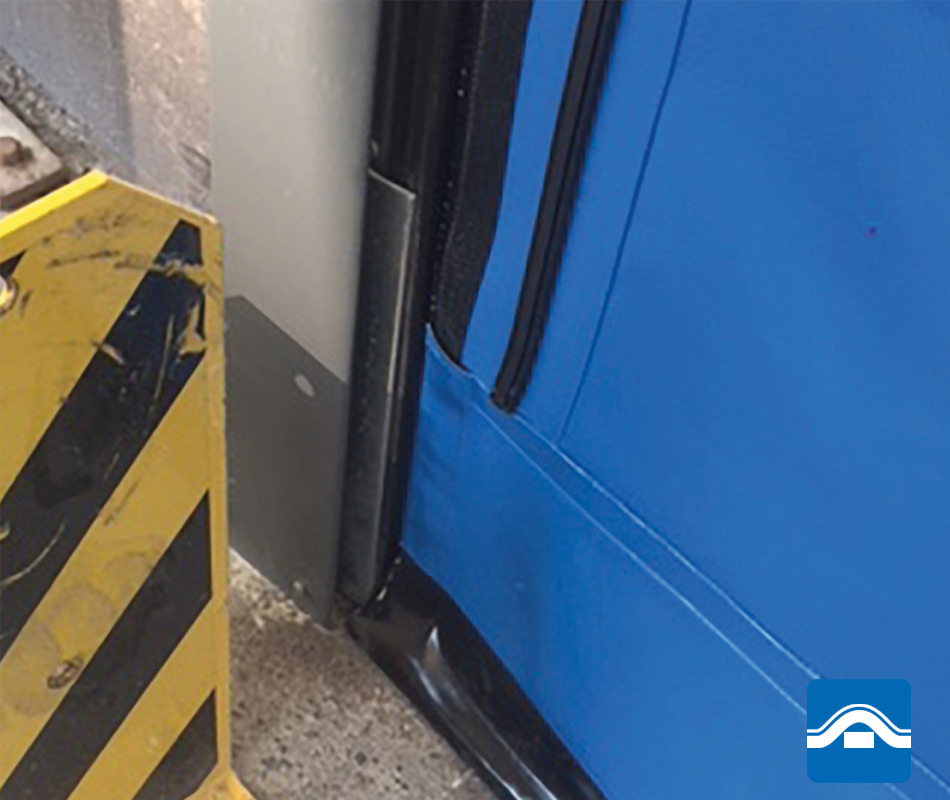

Systém zipů a uzavírací hrana Flex-Edge

BARVY

Standardně je k dispozici s gramáží látky pro dveřní závěsy 900 ^g/m2 v následujících barvách RAL:

Volitelně je k dispozici s bílým závěsem a hmotností závěsu 1 ^{050 g/m2}.

Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.

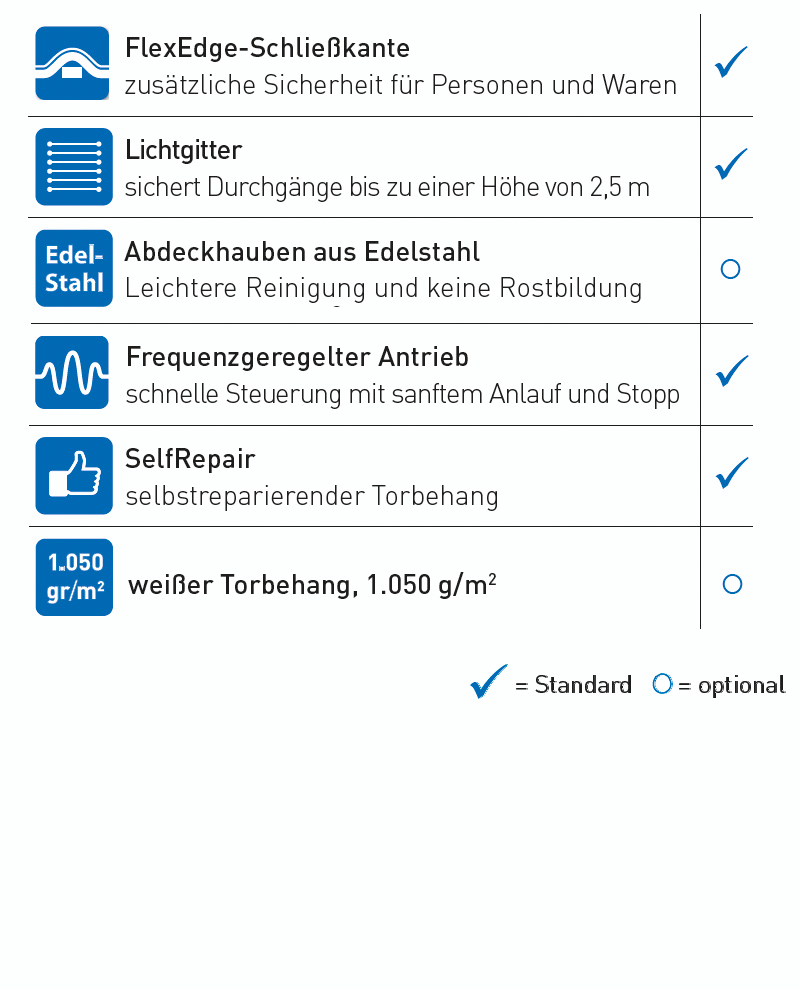

Možnosti

PŘÍKLADY POUŽITÍ

V lehkém a těžkém průmyslu musí výrobní procesy probíhat bez přerušení a zpoždění. Pokud je výroba rozložena do několika budov, je nutná doprava mezi nimi. Zpoždění způsobená zaseknutými nebo dokonce vadnými dveřmi jsou nepřijatelná.

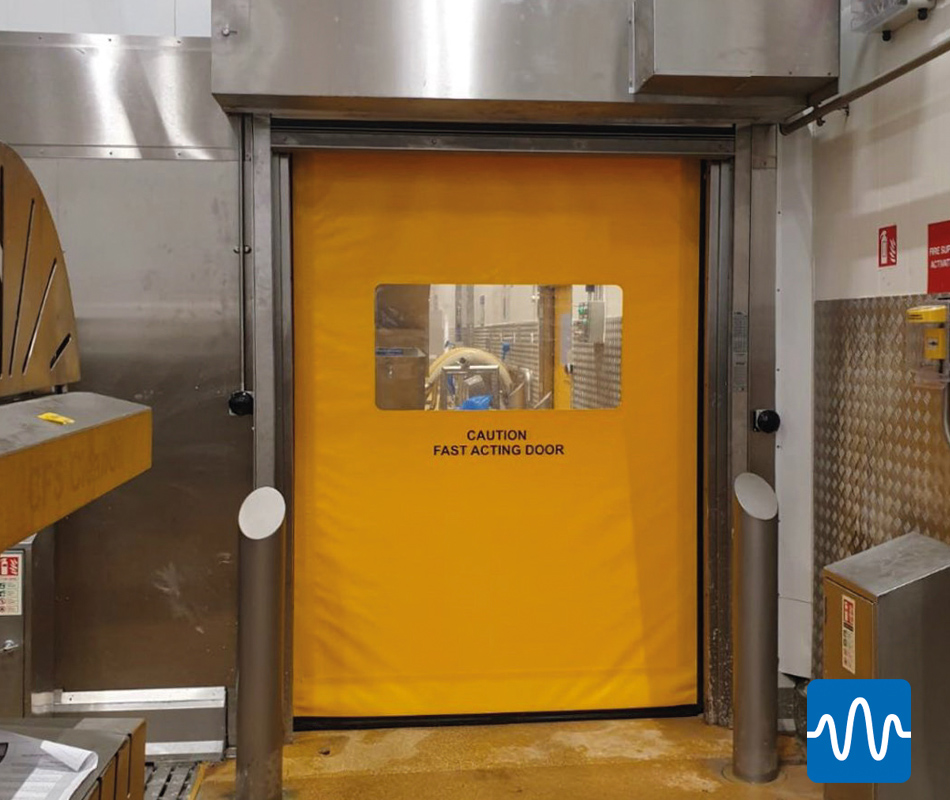

Závěs NOVOZIP je extrémně rychlý, mimořádně spolehlivý i při velkém zatížení větrem a je také samoopravný: po kolizi s vraty se závěs automaticky vrátí na vodicí lištu. Tím se prakticky eliminuje přerušení výrobního procesu. Zároveň ušetříte mnoho energie a můžete zajistit trvale příjemné klima v interiéru.

K dispozici v mnoha barvách, které se hodí ke každé budově

Díky inteligentním řídicím systémům od společnosti Novoferm lze každé dveře přizpůsobit jakékoli situaci.

Až 2,0 m/s se standardní frekvenční regulací

CONTROL

SELFREPAIR

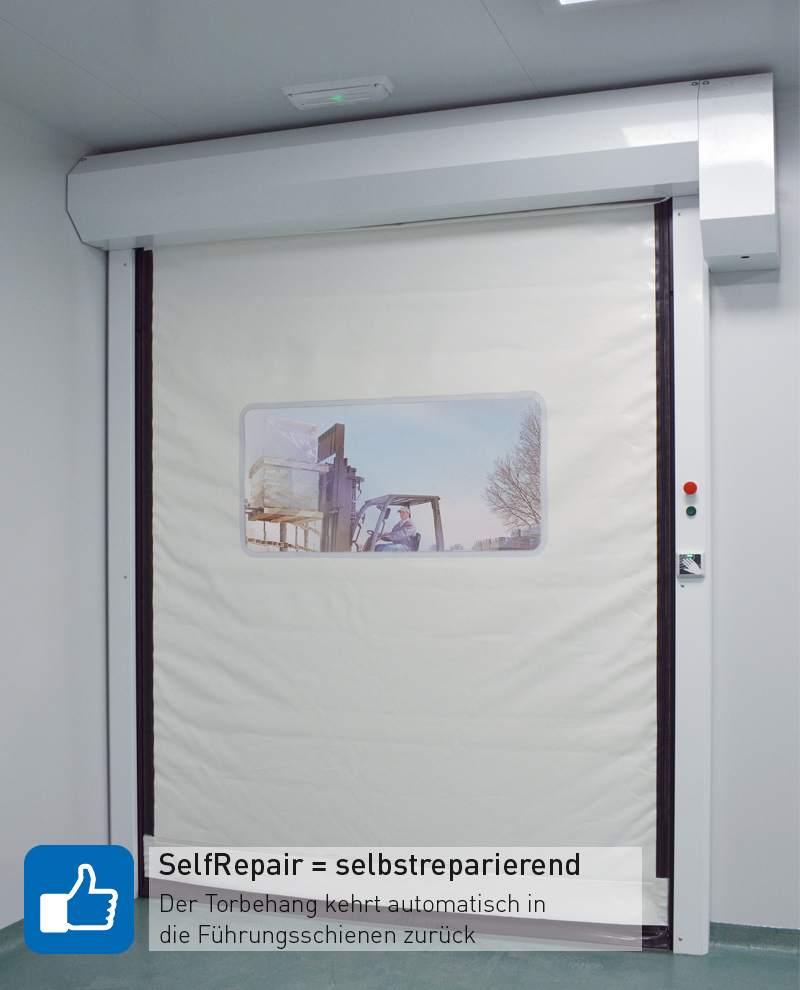

Funkce SelfRepair zajišťuje automatické zasunutí dveřního závěsu do vodicích lišt při otevření dveří.

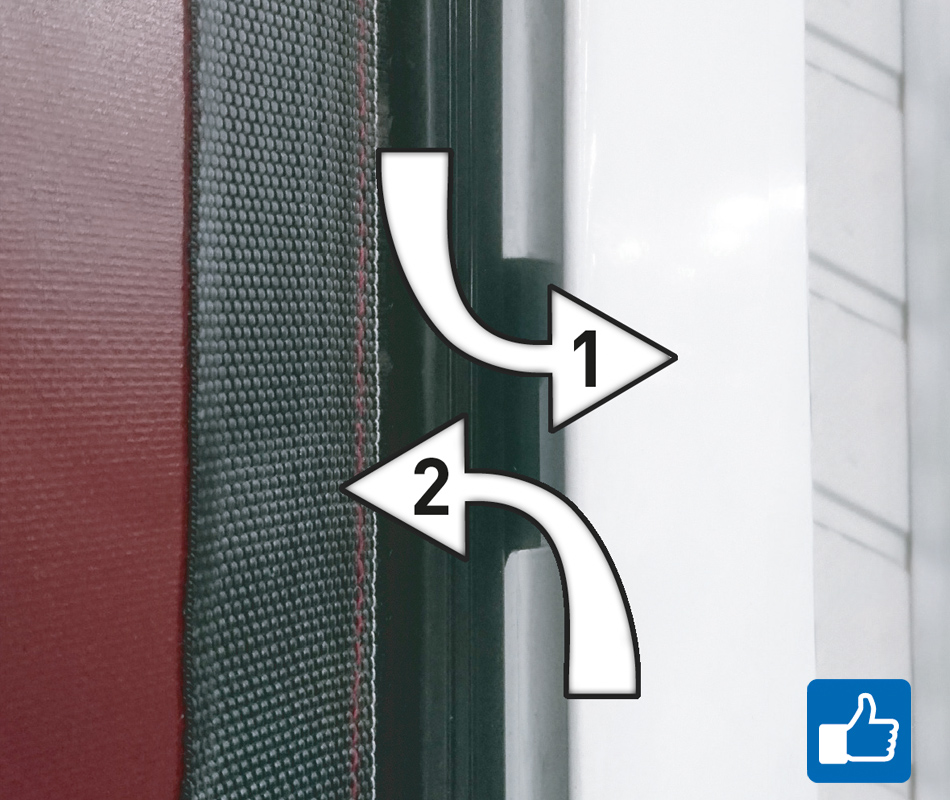

Bezpečný provoz při poruše díky funkci SelfRepair

Standardní: GFA TS971

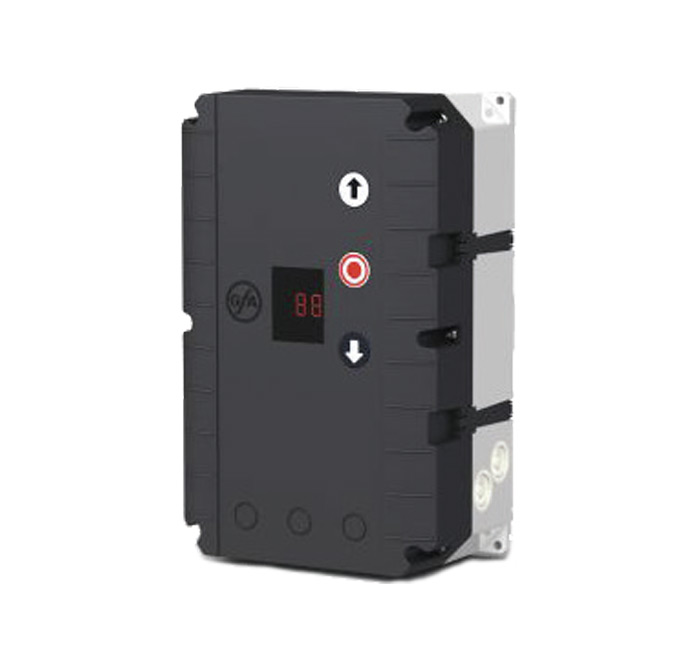

Volitelně: GFA TS981

max. plocha (š × v)	20,25 m²
Max. šířka	4 500 mm
max. výška	4 500 mm
Odolnost proti zatížení větrem min. do [* s WindLoad Optimiser].	11 Bft
Max. třída zatížení větrem podle EN 12424	3*
Rychlost otevírání s regulátorem frekvence	2,0 m/s
Rychlost zavírání s regulátorem frekvence	0,5 m/s
Tloušťka clony	1,0 mm
Hmotnost clony, třída M2	900 g/m²
Hmotnost clony (volitelně)	1 050 g/m²
Vhodnost jako vnější dveře	ano

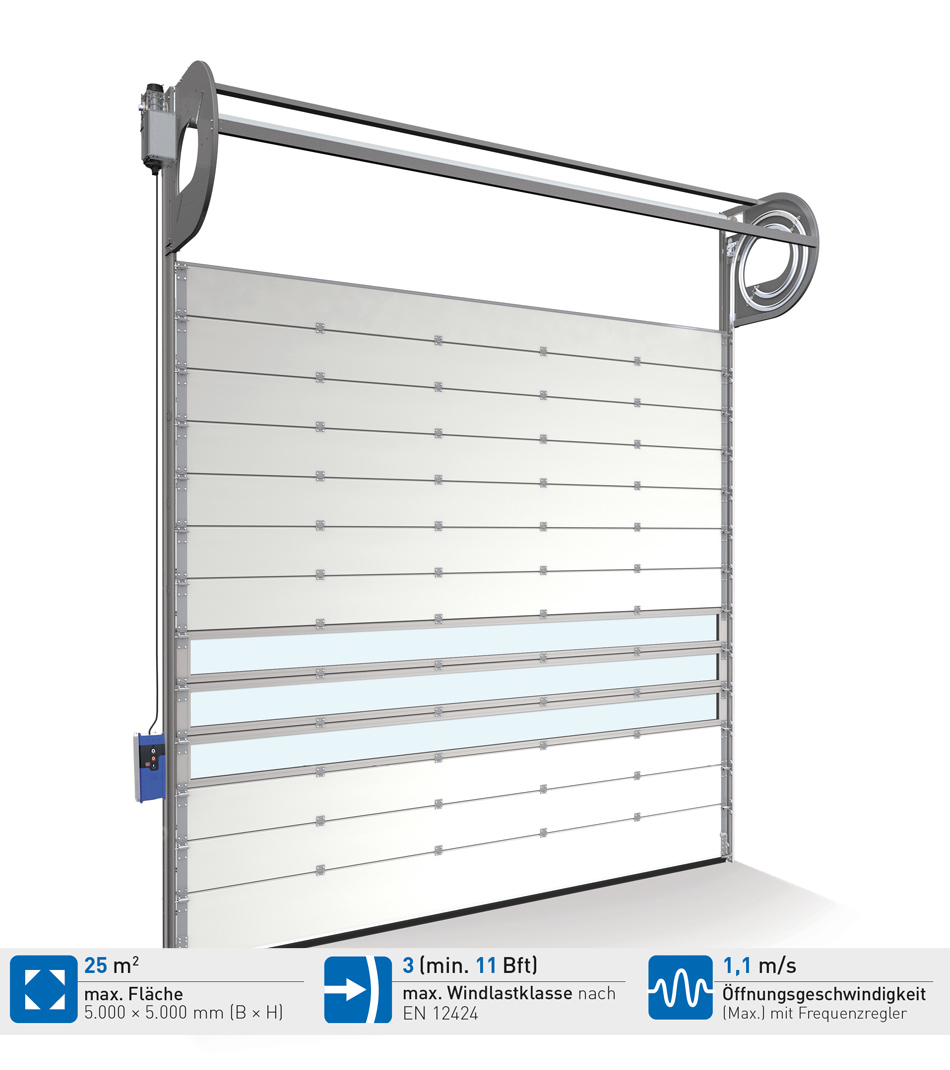

Podrobnosti NovoSpeed Thermo

SAMOOPRAVNÉ VYSOKORYCHLOSTNÍ DVEŘE

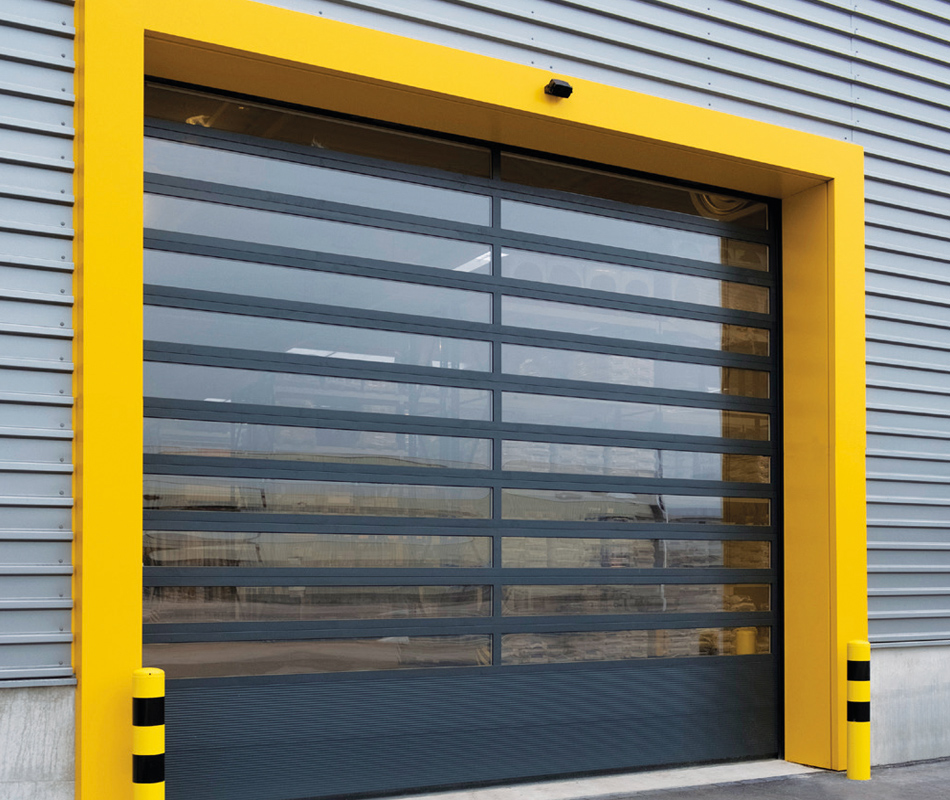

Spirálová vrata NOVOSPEED THERMO se otevírají 6krát rychleji než srovnatelná sekční vrata, a proto jsou ideální pro prostředí, kde pravidelně dochází k velkému počtu logistických pohybů.

Rychlé otevírání umožňuje výraznou úsporu energie, stejně jako u vrat SpeedRoller.

Patentovaný vodicí systém je poháněn důmyslným systémem řetězů a ocelových lan. Různé povrchy a ovládací prvky podtrhují atraktivní design vrat NovoSpeed Thermo.

APLIKACE

Logistika
Automobilový průmysl
Strojírenství
Kovoprůmysl a elektrotechnický průmysl
Chemický a farmaceutický průmysl

NOVOSPEED THERMO

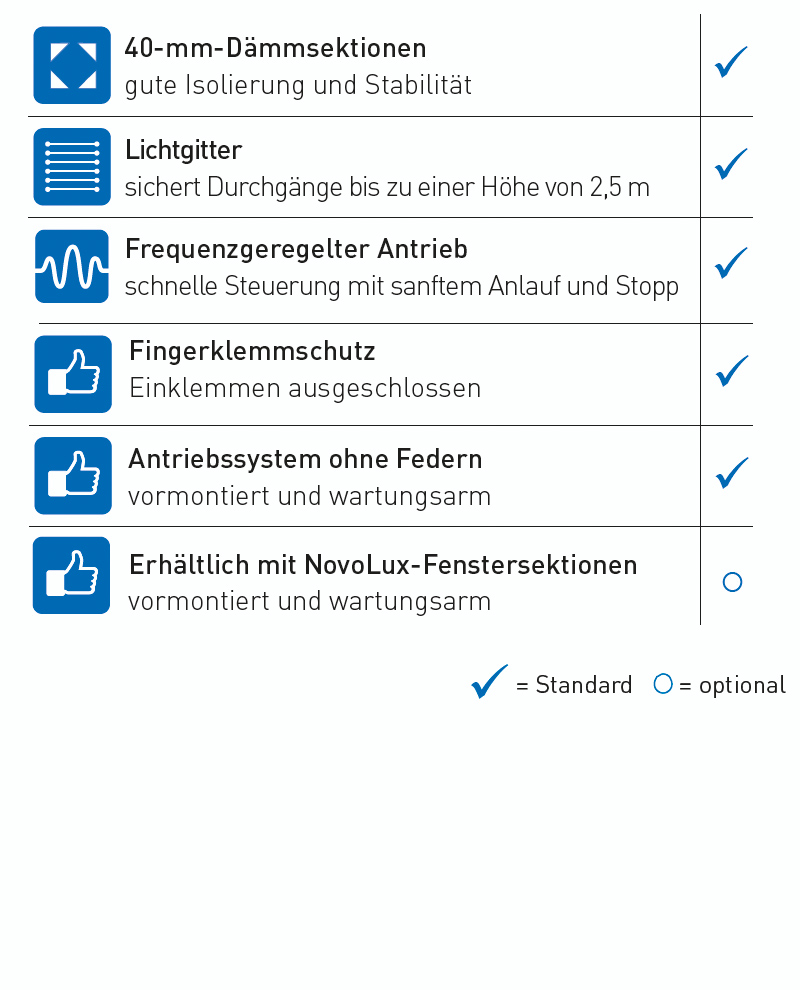

VLASTNOSTI

Odolnost proti větru do min. 11 Bft. třída větru 3 podle EN 12424
RYCHLOST: křídlo vrat je poháněno patentovaným systémem řetěz/ocelové lanko, který zajišťuje bezkonkurenčně vysokou rychlost chodu vrat NovoSpeed Thermo.
INOVATIVNÍ : nový spirálový systém je vybaven nově vyvinutými závěsy a válečky.

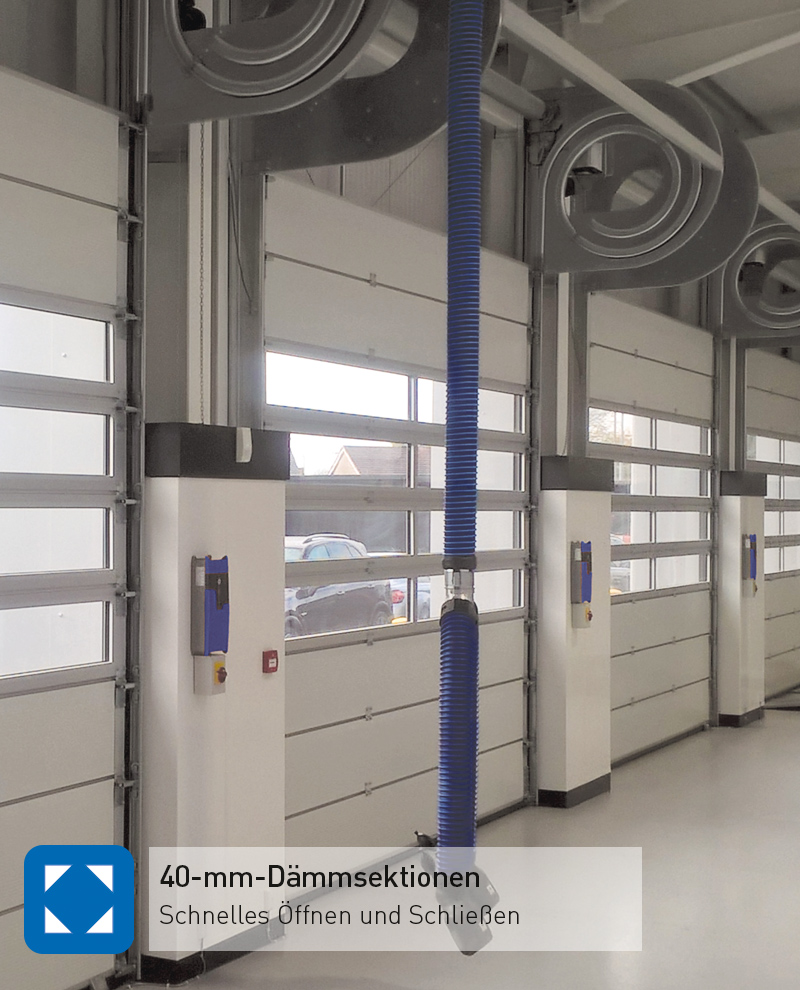

IZOLACE : díky profilům o tloušťce 40 mm nabízí vrata Thermo vynikající izolační hodnotu 1,77 ^W/m2K.
RYCHLÁ INSTALACE: systém pohonu je předem namontován v kolejnicích.
NÍZKÁ ÚDRŽBA: systém pohonu nevyžaduje pružiny.

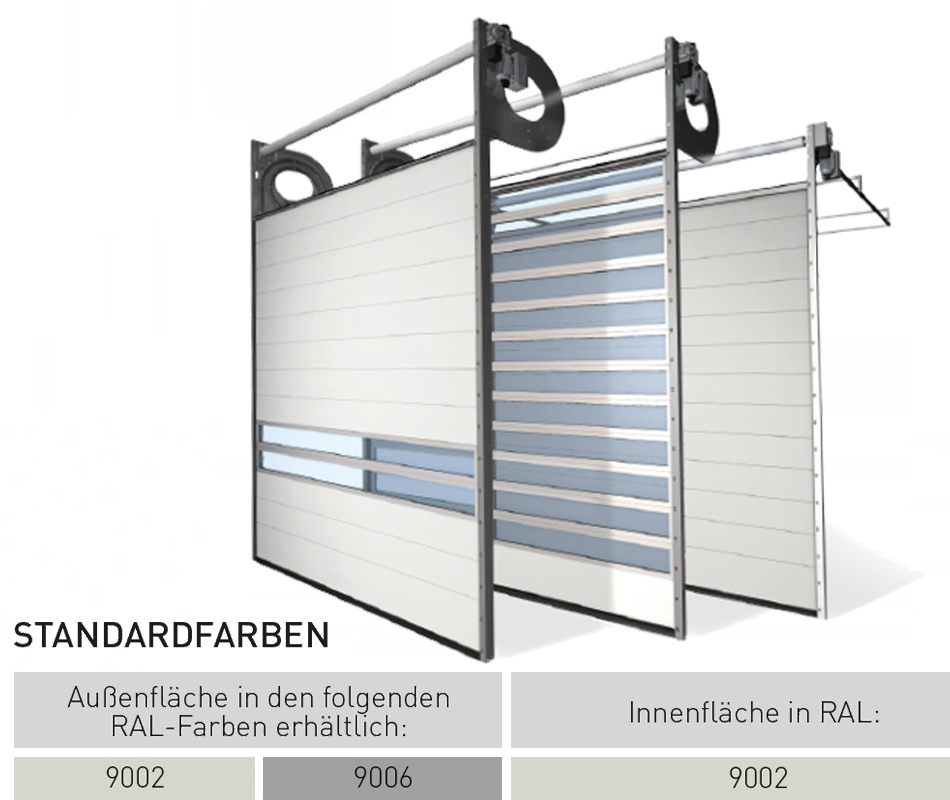

Vnější povrchová úprava: standardně RAL 9002 nebo RAL 9006, další barvy jsou k dispozici na vyžádání.

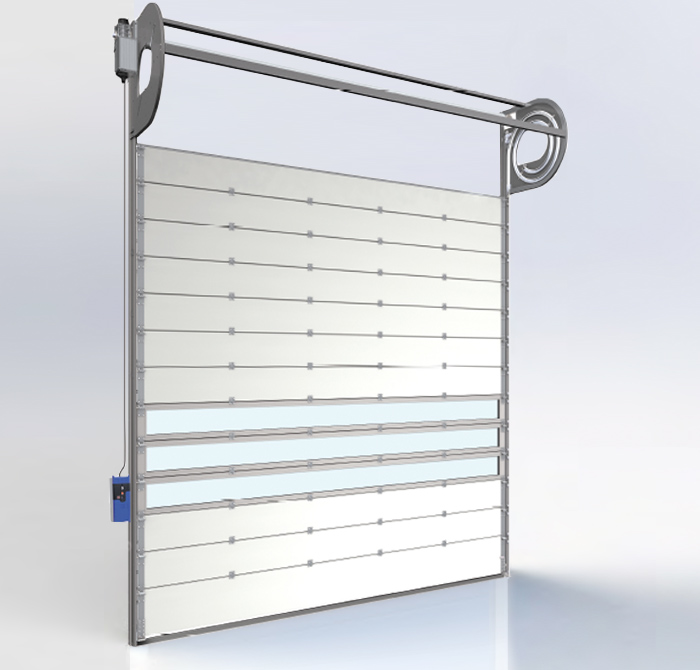

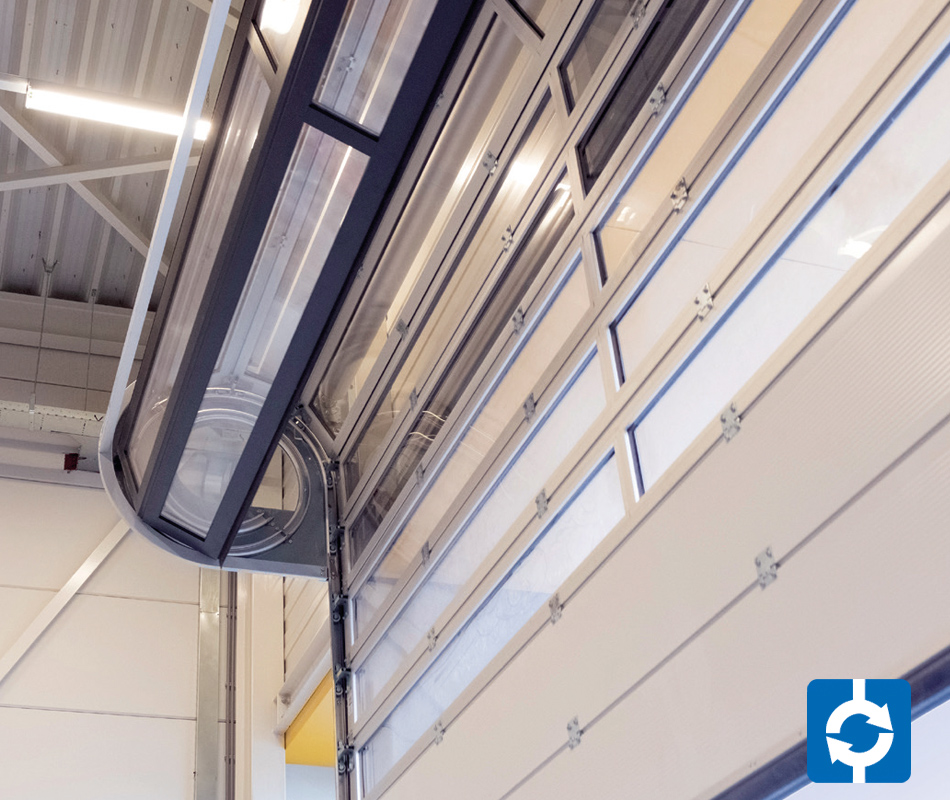

Inovativní, rychlé a prostorově úsporné

BARVY

K dispozici také s okenními díly NovoLux s izolačním zasklením s více tabulemi.
Kromě systému spirálových lišt je v případě dostatku místa k dispozici také systém S600.

Možnosti

PŘÍKLADY POUŽITÍ

ČASTO POUŽÍVANÉ INTERIÉRY jsou často vybaveny dvěma různými typy vrat, a to sekčními vraty pro noční provoz a rychloběžnými vraty pro denní provoz. Díky novému systému NovoSpeed Thermo/S600 jsou přídavná rychloběžná vrata za sekčními vraty zbytečná. Vrata NovoSpeed jsou rychlá, poskytují spolehlivou ochranu proti zlodějům a navíc nabízejí vynikající tepelnou izolaci.

Spojuje výhody vrat SpeedRoller a sekčních vrat v jedněch dveřích! Díky rychlému otevírání lze ušetřit značné náklady na energii a zároveň se zvyšuje kapacita provozu a snižuje absence. Další výhodou je, že vrata NovoSpeed Thermo nabízejí vysokou úroveň tepelné izolace a po zavření je lze pevně zavřít.

Investice, která se vrátí ve velmi krátké době!

NovoSpeed Thermo: elegantní, rychlý a dobře izolovaný

ÚSPORA PROSTORU Spirálová vrata NovoSpeed Thermo jsou moderní novinkou, která díky speciálnímu spirálovému systému a řetězovému pohonu nezabírá téměř žádný prostor. Aby se zabránilo opotřebení, nejsou sekce složeny k sobě, ale srolovány tak, aby se vzájemně nedotýkaly. NovoSpeed Thermo je vynikajícím řešením, zejména pokud stropní konstrukce nemá dostatek místa pro sekční vrata.

Systém NOVOSPEED THERMO nevyžaduje téměř žádnou údržbu po dobu více než 200 000 cyklů, a proto je nenáročný na údržbu. Protože pohon nevyžaduje pružiny, není nutná žádná další údržba.

Svislé prvky se navíc skládají ze dvou částí, takže v případě poškození lze sekce rychle a snadno vyměnit.

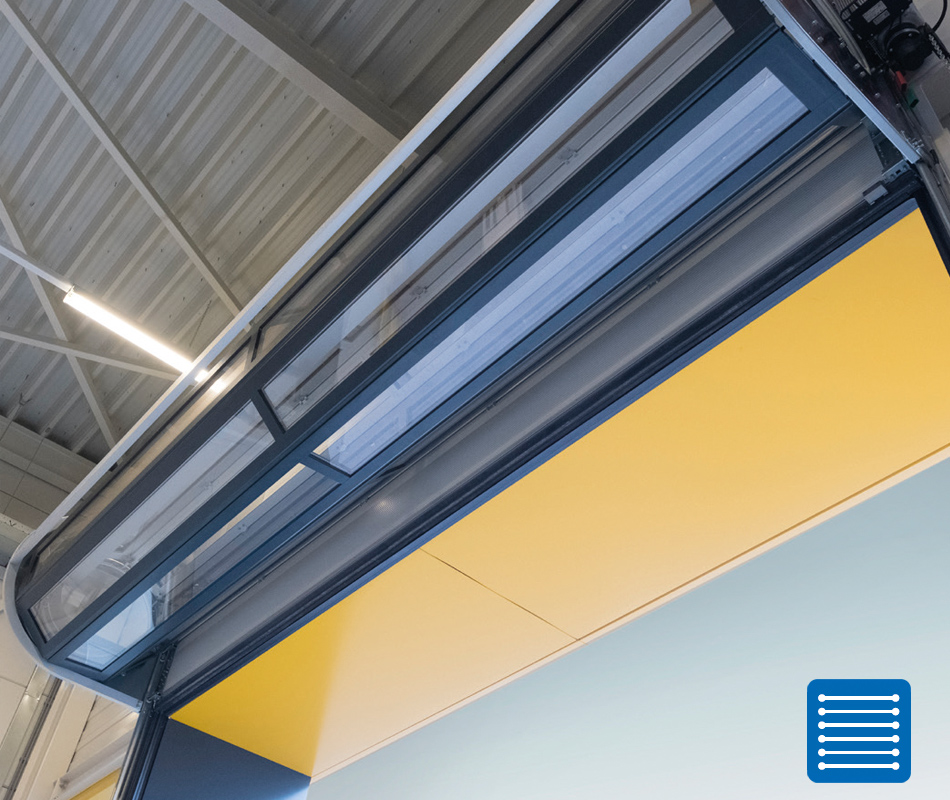

Průchod je monitorován světelnou mříží.

SELFREPAIR

Kromě standardních barev je dveřní křídlo k dispozici v libovolné barvě RAL (s výjimkou fluorescenčních barev a dopravních barev).

CONTROL

Standardní: GFA TS971

Volitelně: GFA TS981

max. plocha (š × v)	25 m²
max. šířka	5 000 mm
max. výška	5 000 mm
odolnost proti zatížení větrem do min.	11 Bft
max. třída zatížení větrem podle EN 12424	3
Rychlost otevírání s frekvenčním regulátorem	1,1 m/s
Rychlost zavírání s regulátorem frekvence	0,5 m/s
Tloušťka panelu, izolační profily	40 mm
Hodnota U s izolačními profily, 5 000 × 5 000 mm	1,77 W/m²K
K dispozici okenní profily NovoLux	ano
Vhodnost jako vnější dveře	ano

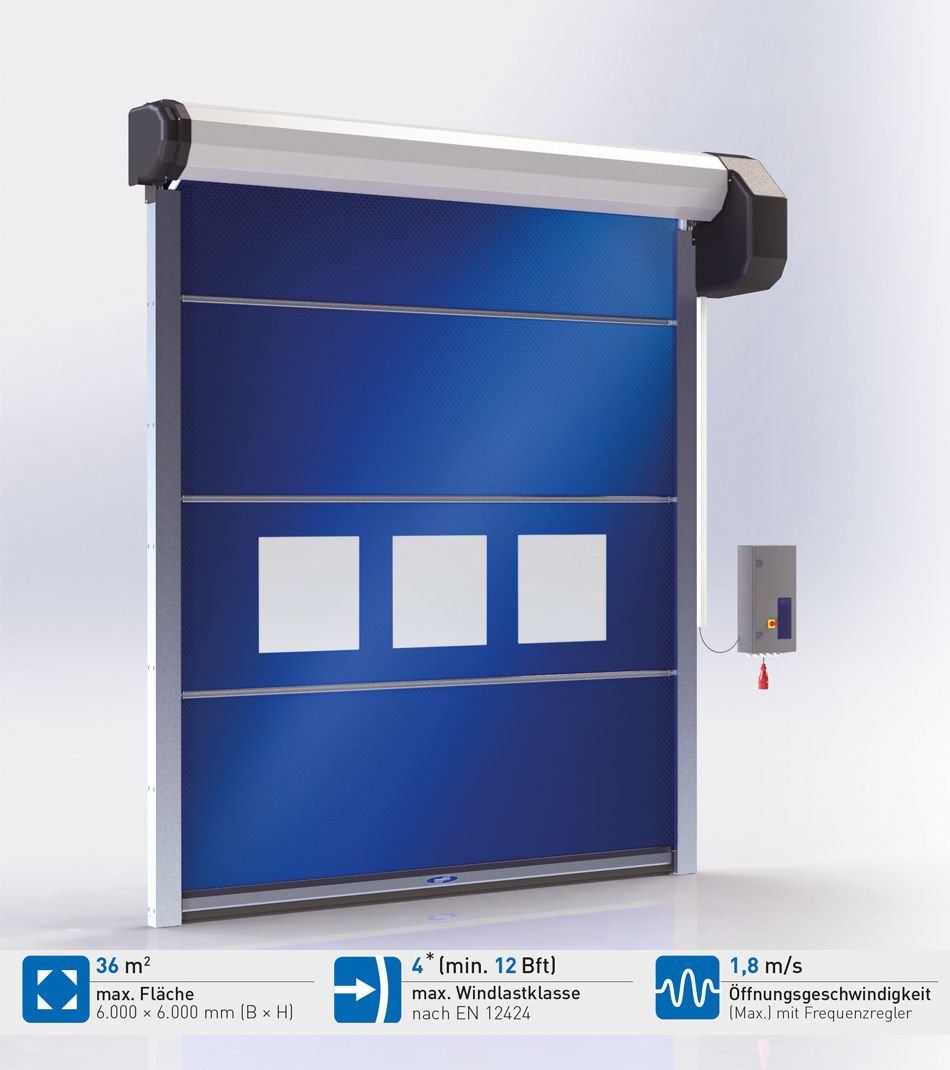

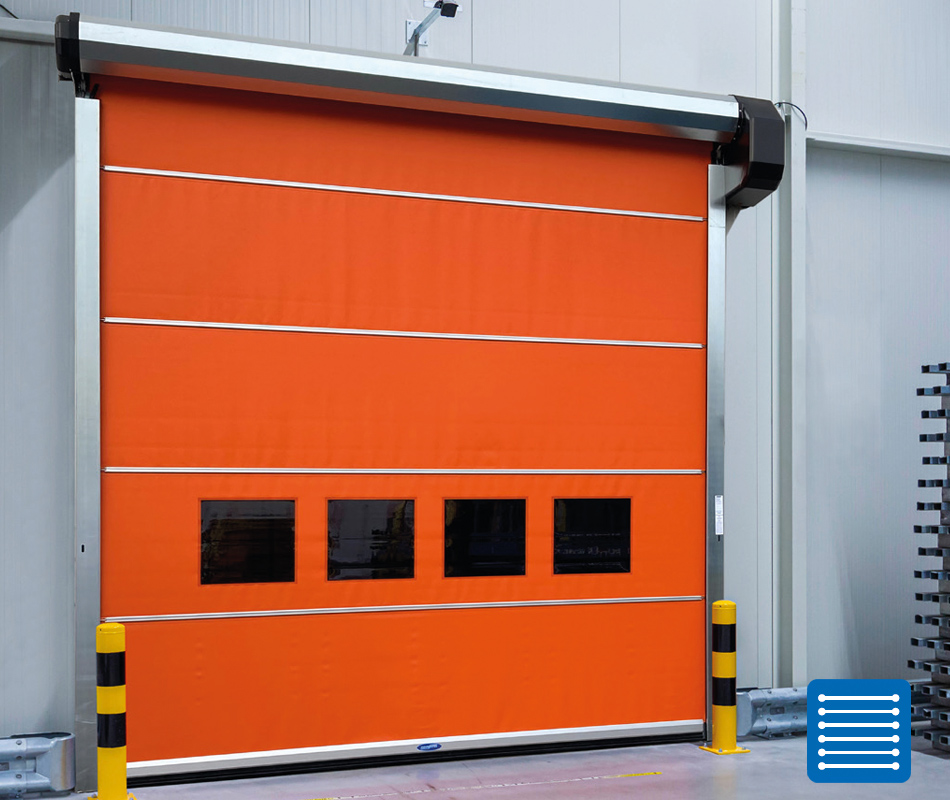

Podrobnosti Strong Outdoor

SAMOOPRAVNÉ VYSOKORYCHLOSTNÍ DVEŘE

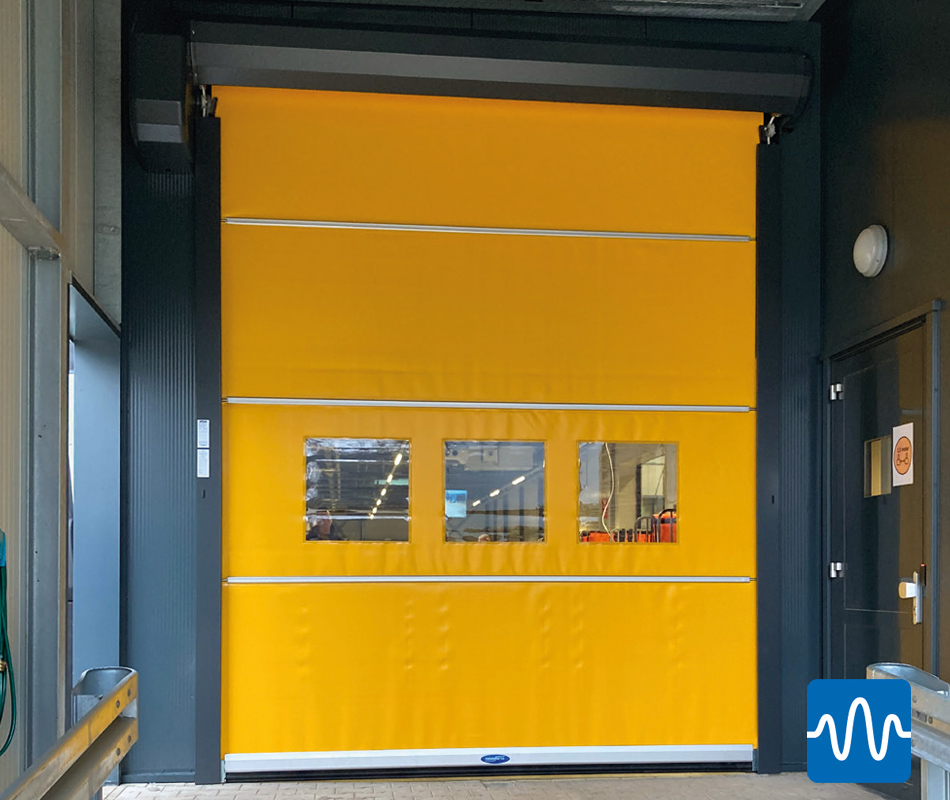

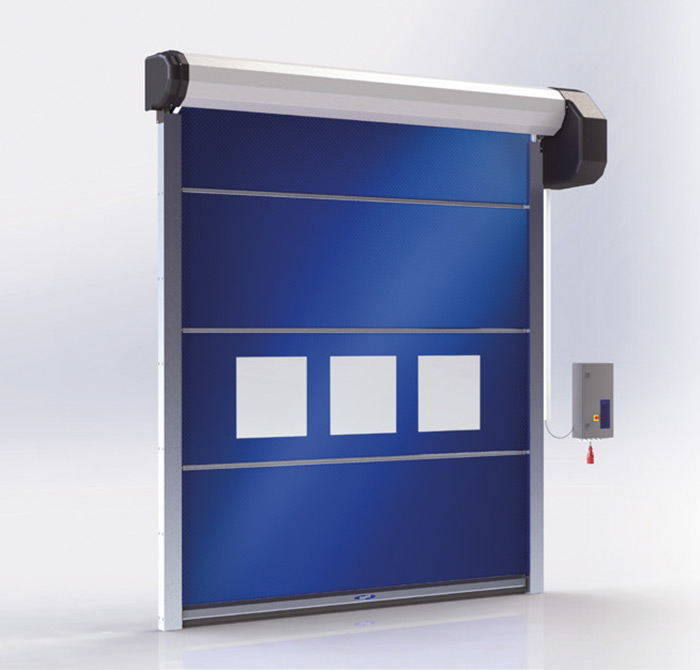

STRONG OUTDOOR je špičkový vozík SpeedRoller pro opravdu náročné případy.

Hladký chod zaručují robustní komponenty a spolehlivá technologie.

Systém Strong Outdoor byl speciálně vyvinut pro instalaci na vnější stěny, zejména pro velké otvory a vysoké zatížení větrem. Robustní kolejnice s integrovaným těsněním zabraňují průvanu a zajišťují příjemné vnitřní klima.
Elektronický řídicí systém zajišťuje, že se tato velká vrata otevírají rychlostí 1,8 m/s*.

POUŽITÍ

Instalace na vnější stěnu (uvnitř)
Distribuční centra
Sklady
Velké průmyslové haly
Těžký průmysl

SPEEDROLLER STRONG OUTDOOR

VLASTNOSTI

Odolnost proti větru do 12 Bft (šířka do 4000 mm) min. třída větru 3 podle EN 12424 (šířka > 4000 mm) min. třída větru 4 podle EN 12424 (šířka ≤ 4000 mm)
ZVUKOVÁ IZOLACE : dveřní clona je standardně vybavena dodatečnou zvukovou izolací.
BEZPEČNOST : standardně se světelnou mřížkou
ROBUSTNÍ: ocelové vodicí lišty v kolejnicích a nové uzávěry na závěsech vedou vratovou clonu
RYCHLÁ INSTALACE: nový systém kolejnic a napínání je předem namontován v kolejnicích.
Už žádný průvan: kartáčové těsnění v kolejnici a zavírací hrana s gumovým těsněním
INSTALACE: vhodné pro všechny velké průchody do 36^m2 ve vnitřních stěnách budov a na vnitřní straně vnějších stěn.

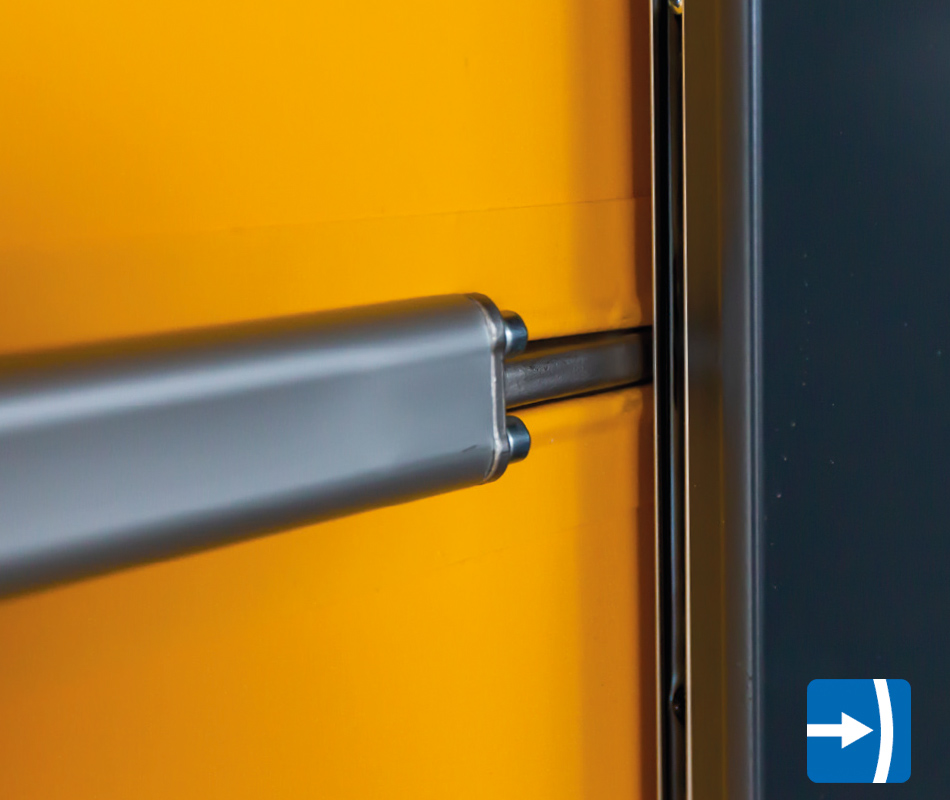

Robustní a stabilní: nové koncovky (EndLocks)

BARVY

Standardně je k dispozici s 1,2 mm dveřní clonou v následujících barvách RAL:

Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.

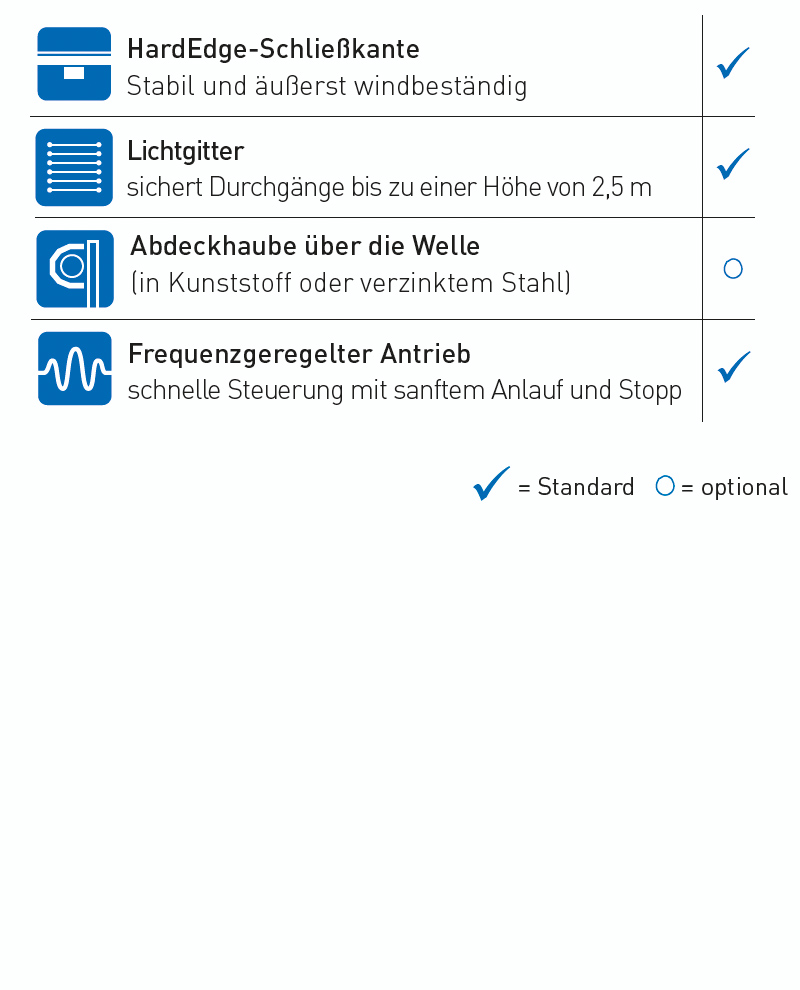

Možnosti

PŘÍKLADY POUŽITÍ

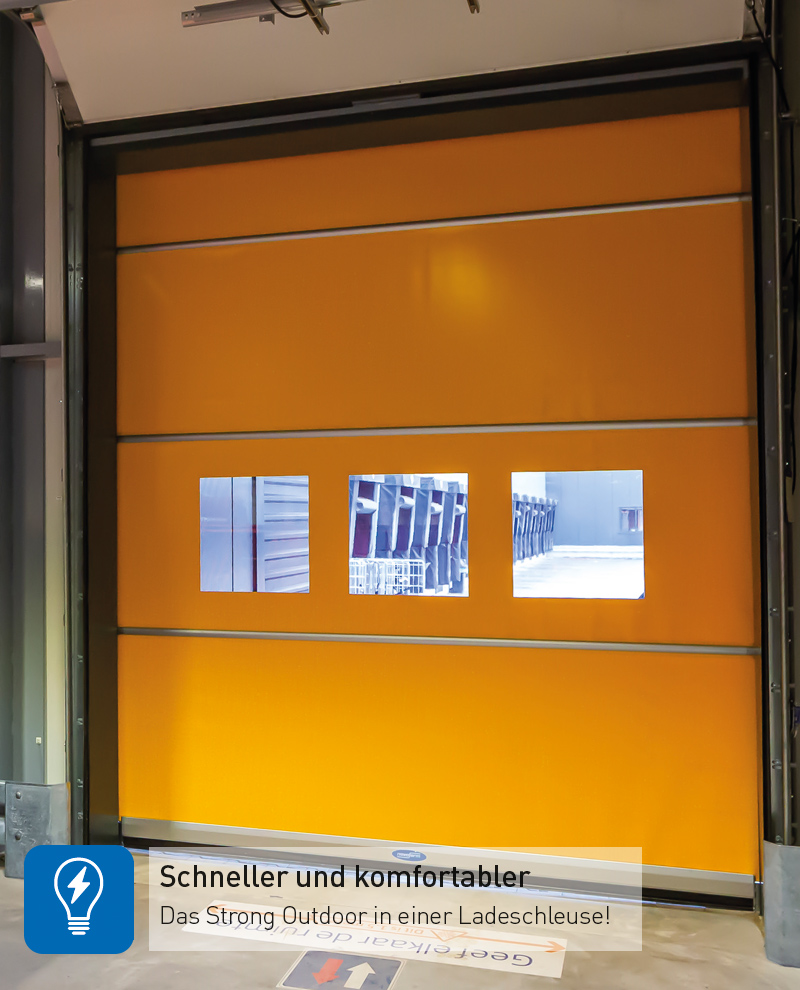

Rychle, ale bezpečně - standardně se světelnou clonou

Velký, ale stále rychlý pohon s frekvenčním řízením

VELKÉ PRŮMYSLOVÉ HALY jsou často využívány velkými vysokozdvižnými vozíky a nákladními automobily. To vyžaduje velká a rychlá vrata SpeedRoller, která udržují příjemné vnitřní klima, snadno se ovládají, nepřekážejí provozu a fungují bez problémů po mnoho let. Právě pro takové případy byla vyvinuta vrata Strong Outdoor. Díky chytrému systému napínání zůstává clona brány vždy optimálně napnutá, a to i při velmi silném náporu větru.
Všechny příslušné díly jsou navrženy tak, aby byly mimořádně stabilní a zajistily dlouholetý bezproblémový provoz za všech podmínek.

CONTROL

Standardní: Tormatic T100R FU 3 kW

max. plocha (š × v)	36 m²
Max. šířka	6 000 mm
max. výška	6 000 mm
odolnost proti zatížení větrem do min.	12 Bft
max. třída zatížení větrem podle EN 12424	4 *
Rychlost otevírání s frekvenčním regulátorem	1,8 m/s
Rychlost zavírání s regulátorem frekvence	0,5 m/s
Tloušťka clony	1,2 mm
Vhodnost jako vnější dveře	ano

Podrobnosti Novofold

DLOUHÁ ŽIVOTNOST S VELMI NÍZKÝMI NÁROKY NA ÚDRŽBU

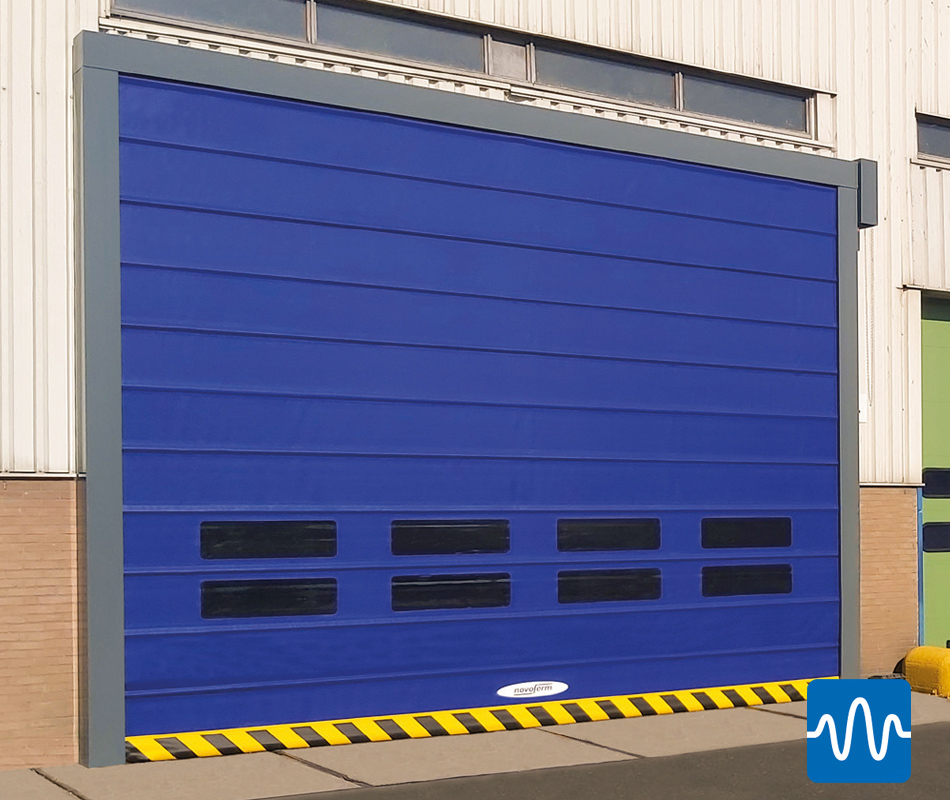

Skládací dveře NOVOFOLD byly speciálně vyvinuty pro intenzivní použití v otvorech ve vnějších stěnách do 36 m2.

Ideální pro pravidelný průjezd vysokozdvižných vozíků a objemného zboží.

Vratové křídlo je vybaveno četnými výztužnými profily, které spolu s jedinečnou technologií skládání zajišťují mimořádnou stabilitu vrat i při velkém náporu větru.
Skříň pohonu a vedení jsou zcela uzavřené a díky použitým materiálům je NovoFold vhodný pro dlouhodobé používání za všech podmínek.

POUŽITÍ

Instalace na vnější stěnu (uvnitř i vně)
Distribuční centra
sklady
Velké průmyslové haly
Těžký průmysl

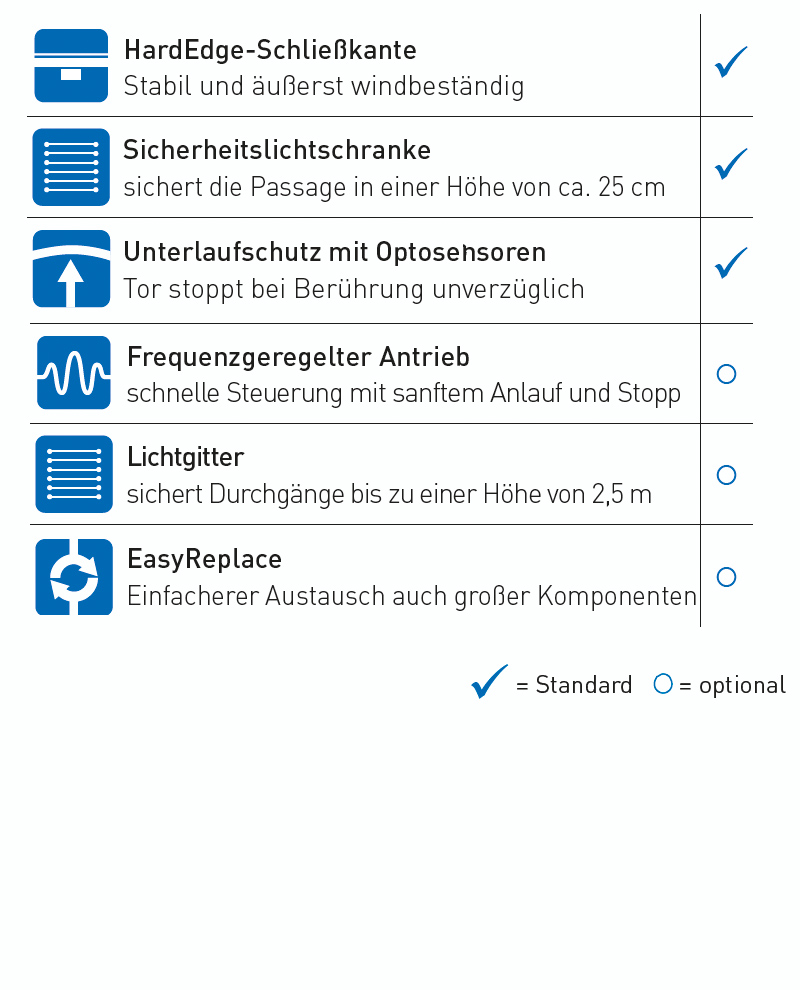

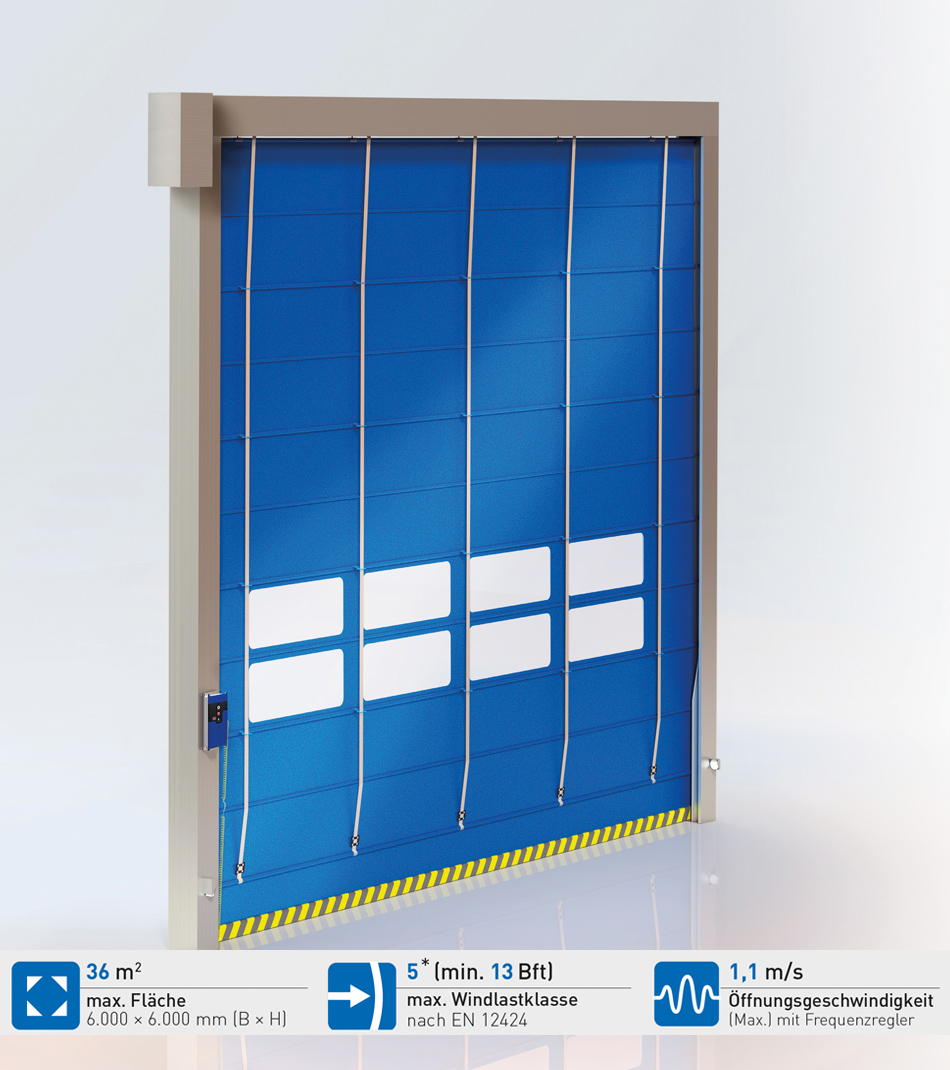

SPEEDROLLER NOVOFOLD

VLASTNOSTI

Odolnost proti větru do min. 13 Bft min. třída větru 3 podle EN 12424 (standardní provedení) min. třída větru 5 podle EN 12424 (zesílené provedení)
ROBUSTNÍ : vedení a skříň pohonu jsou standardně opatřeny ocelovým krytem. Díky tomu je NovoFold vhodný i pro venkovní instalaci.
EXTRÉMNÍ: díky jedinečné technologii skládání a použitým materiálům je NovoFold mimořádně spolehlivý a robustní i v náročných podmínkách (silný nápor větru, déšť, prach atd.).
BEZPEČNÉ: vybaveno optickými senzory v zavírací hraně: jakmile zavírací hrana zaznamená kontakt, vrata se okamžitě otevřou.
OCHRANA PŘÍSTUPU: zavírací hrana je opatřena měkkým pryžovým těsnicím profilem, volitelně jsou k dispozici další kartáčová těsnění.
VENKOVNÍ PRÁŠKOVÝ NÁTĚR jako standard (RAL 7011).

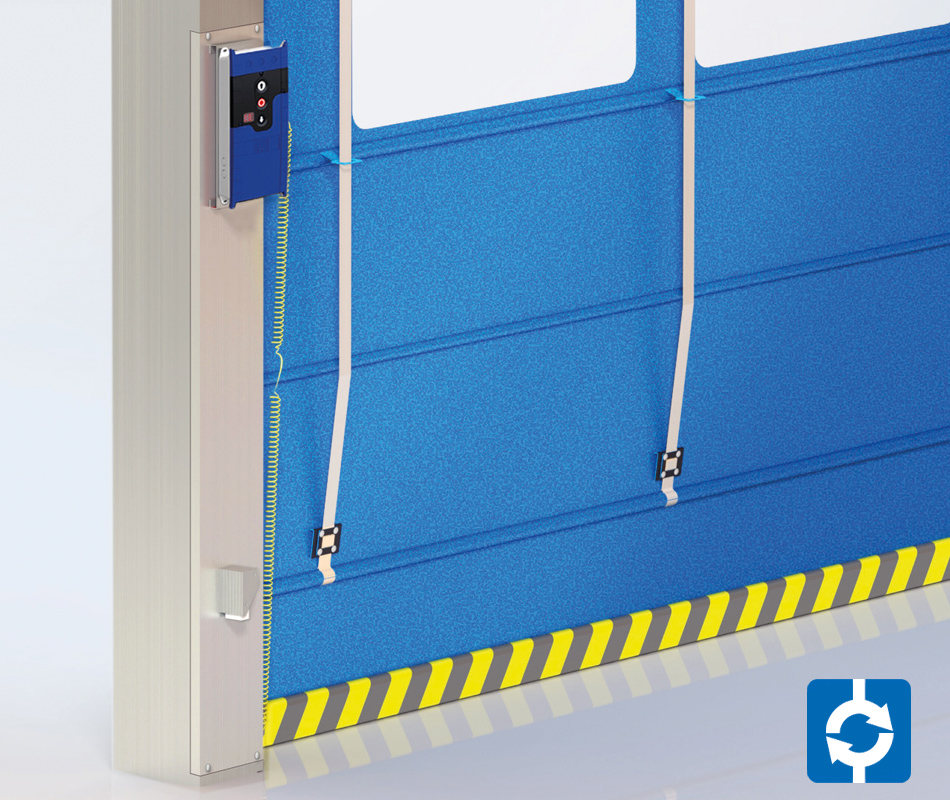

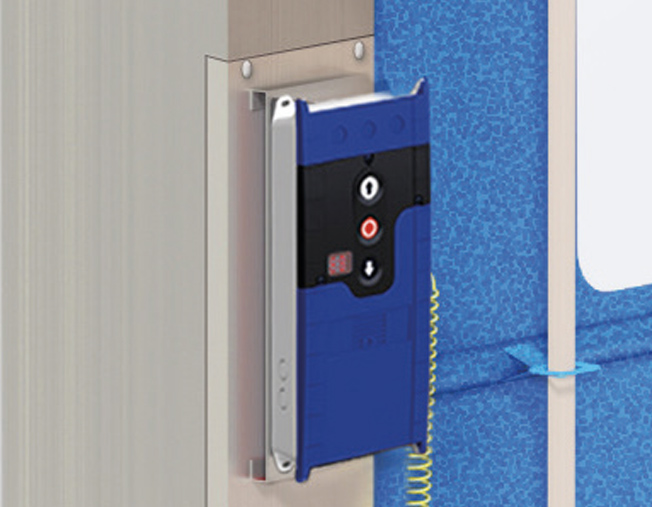

EasyReplace: Jednoduchá údržba a oprava

BARVY

Standardně se dodává s gramáží závěsu 900 g/m² v následujících barvách RAL:

Vrata NovoFold mají plášť třídy M2 s hmotností 900 g/m², a proto jsou stejně jako celá konstrukce vrat mimořádně robustní - pro dlouholeté bezproblémové používání za všech podmínek.

Možnosti

PŘÍKLADY POUŽITÍ

MÁTE již SEKČNÍ DVEŘE? Pak můžete ušetřit spoustu energie, zrychlit procesy a snížit počet dnů pracovní neschopnosti! Pokud necháte sekční vrata přes den otevřená, ztrácíte spoustu energie. Průvan navíc neprospívá zdraví vašich zaměstnanců. Pokud naopak sekční vrata zavíráte pokaždé, když jimi někdo projde, ztrácíte cenný výrobní čas a zaměstnanci musí v průvanu dlouho čekat, než se vrata otevřou.

Instalací systému NovoFold na vnější stranu vnější stěny můžete jedním rázem odstranit nevýhody svých stávajících pomalých sekčních vrat.

Frekvenčně řízený pohon je vždy nejúčinnější!

SYSTÉMY PRO ZACHYCOVÁNÍ ODPADU se často potýkají s prachem a nečistotami. To ztěžuje používání vysokorychlostních vrat, protože nečistoty se při navíjení zachytávají v tkanině. Kromě toho může dojít k poškození závěsu ve vedení, pokud se nahromadí příliš mnoho nečistot. U systému NovoFold to již není možné díky speciální technologii skládání. Mimořádně odolná dveřní clona navíc téměř není citlivá na prach a nečistoty. Totéž platí i pro zbytek konstrukce.
NovoFold je tak ideální pro podniky zpracovávající odpad a všechny ostatní podniky, kde se hromadí velké množství prachu a nečistot.

Závěs NOVOFOLD je vhodný pro jakýkoli typ průchodu. Bez ohledu na to, zda se jedná o rušný provoz, silný nápor větru, drsné povětrnostní podmínky, prach a nečistoty:

NovoFold funguje spolehlivě a dlouhodobě!

Prach? Špína? Silný vítr? Žádný problém

EASYREPLACE | Možnost

Možnost EasyReplace usnadňuje kompletní i částečnou výměnu dveřního závěsu díky odnímatelným krytům kolejnic.

EASYREPLACE | Možnost

CONTROL

Standardní: GFA TS971

Volitelně: GFA TS981

max. plocha (š × v)	36 m²
Max. šířka	6 000 mm
max. výška	6 000 mm
odolnost proti zatížení větrem do min.	13 Bft
max. třída zatížení větrem podle EN 12424	5 *
Rychlost otevírání s frekvenčním regulátorem	1,1 m/s
Rychlost zavírání s regulátorem frekvence	0,5 m/s
Rychlost otevírání/zavírání se standardní regulací	0,9 m/s
Hmotnost clony, třída M2	900 g/m²
Vhodnost jako vnější dveře	ano

Technologie a podrobnosti

Klasifikace zatížení větrem

Síla větru	Tlak větru v pascalech	Rychlost větru	Klasifikace podle DIN EN 12424	Použití
0 - klidný vítr	0,0 - 0,0	< 1 km/h		Nízký tlak větru Malé otevírání dveří Malé místnosti Příležitostné použití
1 - klidný průvan	0,0 - 0,1	1 - 5 km/h
2 - lehký vánek	2,0 - 5,9	6 - 11 km/h
3 - slabý vítr	6,9 - 17,7	12 - 19 km/h
4 - mírný vítr	18,6 - 38,3	20 - 28 km/h		střední nápor větru větší otevření dveří větší místnosti pravidelné používání
5 - svěží vánek	39,2 - 70,6	29 - 38 km/h
6 - silný vítr	71,6 - 116,7	39 - 49 km/h
7 - silný vítr	117,7 - 179,5	50 - 61 km/h
8 - vichřice	180,5 - 262,9	62 - 74 km/h
9 - bouře	263,9 - 365,9	75 - 88 km/h	Třída 1 - 300 N/m²	Vysoký tlak větru Velké otevírání dveří Velké prostory ve vnější stěně Intenzivní používání
10 - silná bouře	366,9 - 495,4	89 - 102 km/h	Třída 2 - 450 N/m²
11 - bouře podobná orkánu	496,4 - 652,4	103 - 117 km/h	Třída 3 - 700 N/m²
12 - hurikán	653,3 - 836,8	118 - 133 km/h	Třída 4 - 1 000 N/m²
13 - Hurricane	837,8 - 1.039,9	134 - 149 km/h	Třída 5 > 1 000 N/m²
14 - Hurricane	1.049,7 - 1.294,9	150 - 166 km/h
15 - Hurricane	1.304,7 - 1.579,4	167 - 183 km/h

Technická data - Ovládání

	Popis	T100R	T100R FU, 1,5 kW	T100R FU, 3 kW	TS971 / TS981
Verze	Plastový kryt (IP54) 219 × 256 × 117 mm	●
	Plastový kryt (IP54) s rozšířením 219 × 550 × 117 mm	o	●
	Vnější dveře				●
	Plastový kryt (IP65) 155 × 380 × 80 mm			●
Připojení	L+N+PE, 230 V/50 Hz/16 A (pomalu) ± 10 %, 3kolíková zástrčka CEE		●
	3L+N+PE, 400 V/50 Hz/16 A ± 10 %, 5kolíková zástrčka CEE	●		●	●
	Digitální koncový spínač DES	●	●	●	●
	Dvě další bezpotenciálová relé	●	●	●	●
Operace	Tlačítko otevření/zastavení/zavření (membránový spínač)	●	●	●	●
	Externí tlačítka (otevření/zastavení/zavření nebo časovač)	o	o	o	o
	Dálkové ovládání, typ Keeloq / Multibit (integrované)	o	o	o	o
	MagicSwitch: bezkontaktní ovládací panel	o	o	o	o
	Klíčový spínač: určuje, kdo může projít	o	o	o	o
	Spínač protažení lana: ovládání pro pěší nebo z vysokozdvižného vozíku.	o	o	o	o
	Indukční smyčka: 2 kanály (oddělené)	o	o	o	o
	IXIO S: Infračervený detektor pro vnitřní instalaci do H = 3,5 m.	o	o	o	o
	IXIO D: Infračervený senzor a detektor pohybu pro vnitřní instalaci do H = 3,5 m	o	o	o	o
	Radar: detektor pohybu pro vnitřní i venkovní instalaci do H = 6 m.	o	o	o	o
	Condor: Infračervený senzor a detektor pohybu pro vnitřní i venkovní instalaci do H = 6 m.	o	o	o	o
Bezpečnost	Světelná mříž: Zabezpečení celého průchodu až do výšky 2 500 mm.	o	o	o	o
	Světelná závora: Ochrana průchodu ve výšce kolen.	o	o	o	o
	IXIO D: Infračervený senzor a detektor pohybu pro vnitřní instalaci do H = 3,5 m	o	o	o	o
	Condor: Infračervený senzor a detektor pohybu pro vnitřní i venkovní instalaci do H = 6 m.	o	o	o	o
	Červený/zelený semafor (rozšíření A800)	o	o	o	o
	Blikající světlo	o	o	o	o
	Indikátor polohy cíle	o	o	o	o
	Zvukový signál při zavírání (volitelný)	o	o	o	o
Speciální	3 bezpotenciálová relé	o	o	o
	Funkce obousměrného blokování	o	o	o	o
	Funkce blokování				- / o
	Zásuvka pro detektor indukční smyčky (předem zapojený)	●	●	●	●
	Držák 2 × 70 mm			●
Řídicí jednotka SpeedRoller	PRIME	●	o
	Prime-XF		●
	Strong-E	●	o
	Strong-FV	●	o
	Strong	●	o
	NovoZip		o		● / o
	NovoSpeed Thermo				● / o
	Strong Outdoor			●
	NovoFold				● / o
● = standardní verze o = volitelná verze

Technická data - Rychloběžná roletová vrata pro venkovní použití

	popis	jednotka	NovoZip	Thermo	Strong Outdoor	NovoFold
Regulace rychlosti	Standardní ovládání	otevřená v m/s (cca)				0,9
		zavřít v m/s (přibližně)				0,9
	Řízení pomocí frekvenčního regulátoru	otevření v m/s (cca)	2,0	1,1	1,8	1,1
		blízko v m/s (přibližně)	0,5	0,5	0,5	0,5
Bezpečnost	EN 13241		●	●	●	●
Odolnost proti větru	Minimální hodnota, v Bft	[s WindLoad Optimiser]	11 (- 117 km/h)	11 (- 117 km/h)	12 (- 133 km/h)	13 (- 149 km/h)
Třída zatížení větrem	max. podle EN 12424		Třída 3	Třída 3	Třída 4 (B ≤ 4 m)	Třída 5
Velikost dveří	šířka	v mm, max.	4.500	5.000	6.000	6.000
	Výška	v mm, max.	4.500	5.000	6.000	6.000
	Max. plocha	v m², max.	20,25	25	36	36
Celková velikost bez požadovaných montážních vůlí	Šířka strany pohonu	světlá šířka + mm	310	470	345/360	520
	Šířka nosné strany	světlá šířka + mm	120	150	195	220
	Výška	Světlá výška + mm	500	1.100	650	1.070
	Hloubka	od stěny, v mm	370	1.200	435	400
	Šířka s ochranným krytem, strana pohonu	Světlá šířka + mm	310	350	430	520
	Šířka s ochranným krytem, strana ložiska	světlá šířka + mm	120	150	240	220
	Výška s ochranným krytem	Světlá výška + mm	500	1.100	700	1.170
	Hloubka s ochranným krytem	od stěny, v mm	370	1.200	570	400
	Velká řídicí jednotka T100R FU 3 kW [400 V, 3L+ N + PE, IP65]	Š × V × H = 300 × 600 × 160 mm			●
	GFA TS971	Š × V × H = 155 × 386 × 90 mm	●	●		●
	GFA TS981	Š × V × H = 190 × 300 × 115 mm	o	o		o
Samoopravné	Automatické zatažení (samooprava)		●
Konstrukce dveří	samonosná					●
Dveřní clona	Tloušťka průhledných částí	0,8 / 20 mm	0,8 mm	20 mm	0,8 mm	0,8 mm
	Tloušťka barevné plastové dveřní clony	0,7 / 1,0 / 1,2 mm	1,0 mm		1,2 mm	1,2 mm
	Tloušťka izolačních profilů	40 mm		40 mm
Napínání dveřní clony	Systém napínání				●
Napínání dveřní clony	Pohonný systém s nekonečnými řetězy/ocelovým lanem			●
Vodicí materiál/povrchová úprava	Ocel, pozinkovaná/práškově lakovaná		● / -	● / -	● / -	● / ●
	Nerezová ocel (304), leštěná		o		o	o
	Lakováno/práškově lakováno v barvě RAL dle požadavků zákazníka		o		o	o
Pohonná a řídicí jednotka	Elektronické koncové spínače DES		●	●	●	●
	Napájení		230 V, L + N + PE	400 V, 3L + N + PE	400 V, 3L + N + PE	400 V, 3L + N + PE
	Pojistka		16 A pomalá foukací pojistka	16 A pomalá pojistka	16 A pomalá foukací pojistka	16 A pomalá foukací pojistka
	Hlavní vypínač		o	o	o	o
	Spínač nouzového zastavení		o	o	o	o
	Detekce směru otevírání dveří	Světelná mřížka	●	●	●	o
		Světelná závora + bezpečnostní uzavírací hrana	o	o	o	●
		Radarový detektor	o	o	o	o
	Bezpečnostní zařízení uzavírací hrany	Optosenzory		o		o
Nouzové otevření	Klika		●		●
	Tažný řetěz		o	●	o	●
	UPS, 230 V	pouze s regulátorem frekvence 230 V	o
● = standardní provedení o = volitelné provedení

Montáž

Jak se instalují vysokorychlostní rolety Novoferm?

Následující videa ukazují montáž vysokorychlostních rolet Novoferm krok za krokem. Videa jsou určena pouze jako doplněk k návodu k instalaci, obsluze a údržbě. Nenahrazují odbornou instalaci provedenou kvalifikovaným a vyškoleným personálem.

INSTALACE VYSOKORYCHLOSTNÍ ROLETY

Kliknutím na animaci vlevo si můžete prohlédnout vizuálně atraktivní ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu modelu NovoSpeed Strong Outdoor.

Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních roletových vrat Novoferm najdete na kanálu Novoferm na YouTube:
https://www.youtube.com/NovofermVideos

MONTAGE NOVOSPEED THERMO

INSTALACE VYSOKORYCHLOSTNÍ ROLETY

Kliknutím na animaci vlevo získáte vizuálně atraktivní ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu modelu NovoSpeed Thermo.

Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních roletových vrat Novoferm najdete na kanálu Novoferm na YouTube:
https://www.youtube.com/NovofermVideos

MONTÁŽNÍ SKLÁDACÍ DVEŘE NOVOFOLD

INSTALACE VYSOKORYCHLOSTNÍ ROLETY

Kliknutím na animaci vlevo získáte vizuálně atraktivní ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu skládacích vrat NovoFold.

Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních roletových vrat Novoferm najdete na kanálu Novoferm na YouTube:
https://www.youtube.com/NovofermVideos

Vzbudili jsme váš zájem?

Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm nabízejí odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.

Rádi vám pomůžeme.

Kontaktujte nás Požádat o cenovou nabídku Objednat brožuru Žádost o plánovací dokumenty
