VNITŘNÍ VYSOKORYCHLOSTNÍ ROLETY
NOVOFERM SPEEDROLLER PRO VNITŘNÍ POUŽITÍ
Vnitřní roletky SpeedRollers jsou určeny k instalaci v budovách, například na průchodech mezi místnostmi nebo na vnitřní straně vnější stěny. Která vrata jsou pro vaši situaci nejvhodnější, závisí na mnoha faktorech. V první řadě je třeba vzít v úvahu velikost vratového otvoru a tlak větru. Tlak větru mezi menšími místnostmi je obecně nižší než mezi velkými halami nebo v přechodové komoře. Vrata Novoferm SpeedRollers jsou obzvláště rychle se pohybující vrata s elektrickým pohonem. Rychlé otevírání a zavírání, aniž by bránily provozu, zajišťuje, že průvan nemá šanci.
Přehled typů dveří
Porovnání a vlastnosti dveří
Srovnání vysokorychlostních rolet pro vnitřní použití
| Označení typu | PRIME | PRIME-XF | STRONG-E | STRONG | STRONG-FV | NOVOZIP |
| max. plocha (š × v) | 12,25 m² | 12,25 m² | 9 m² | 25 m² | 25 m² | 20,25 m² |
| max. šířka | 3 500 mm | 3 500 mm | 3 000 mm | 5 000 mm | 5 000 mm | 4 500 mm |
| Max. výška | 3 500 mm | 3 500 mm | 3 500 mm | 5 000 mm | 5 000 mm | 4 500 mm |
| Odolnost proti zatížení větrem do min. hodnoty [* s WindLoad Optimiser]. | 3 / 7* Bft | 3 / 7* Bft | 8 Bft | 7 Bft | 7 Bft | 11 Bft |
| Maximální třída zatížení větrem podle EN 12424 | 0 | 0 | 0 | 2* | 1* | 3* |
| Rychlost otevírání s regulátorem frekvence | 1,5 m/s | 2,3 m/s | 1,8 m/s | 1,8 m/s | 1,8 m/s | 2,0 m/s |
| Rychlost zavírání s frekvenčním regulátorem | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Rychlost otevírání/zavírání se standardním ovládáním | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s | |
| Tloušťka clony (standardní/volitelná) | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 0,8 mm | 1,0 mm |
| Hmotnost clony (standardní/volitelná) | 680 / 1 400 g/m² | 1 400 g/m² | 680 g/m² | 680 / 1400 g/m² | 1 050 g/m² | |
| Hmotnost závěsu, třída M2 | 900 g/m² | |||||
| Vhodnost jako venkovní dveře | ne | ne | ne | ne | ne | ano |

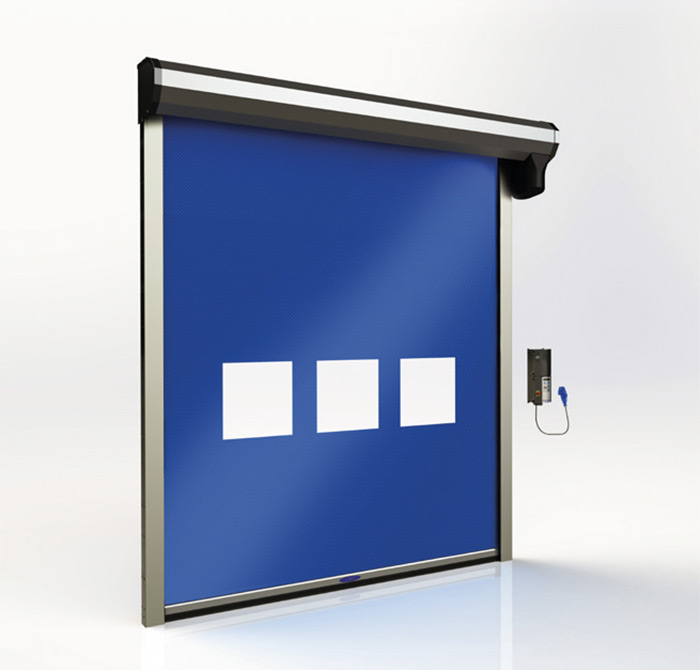

Podrobnosti Prime
Podrobnosti Prime
MIMOŘÁDNĚ RYCHLÉ A TICHÉ ŘEŠENÍ PROTI PRŮVANU
SPEEDROLLER PRIME-XF byl speciálně vyvinut pro vysokou rychlost a intenzivní používání.
Ideální pro rychlou přepravu osob a lehkého zboží. Tato inovativní vrata jsou všestranná a vhodná pro otvory do 12,25 m2. Jednodílný vratový závěs má mimořádně tichý chod a lze jej přizpůsobit podle potřeby. Díky vysoké rychlosti chodu jsou tato vrata vhodná zejména pro velmi často používané průchody.
Ovládání pomocí tažného lana nebo detektoru pohybu umožňuje obzvláště rychlý a pohodlný průchod.
POUŽITÍ
- Supermarkety
- Potravinářský průmysl
- Laboratoře
Lehký průmysl
VLASTNOSTI
- Odolnost proti větru: do min. 3 Bft, s WindLoad Optimiser až do 7 Bft. třída větru 0 podle EN 12424.
- TICHÝ: jednodílná dveřní clona, prakticky bezhlučná

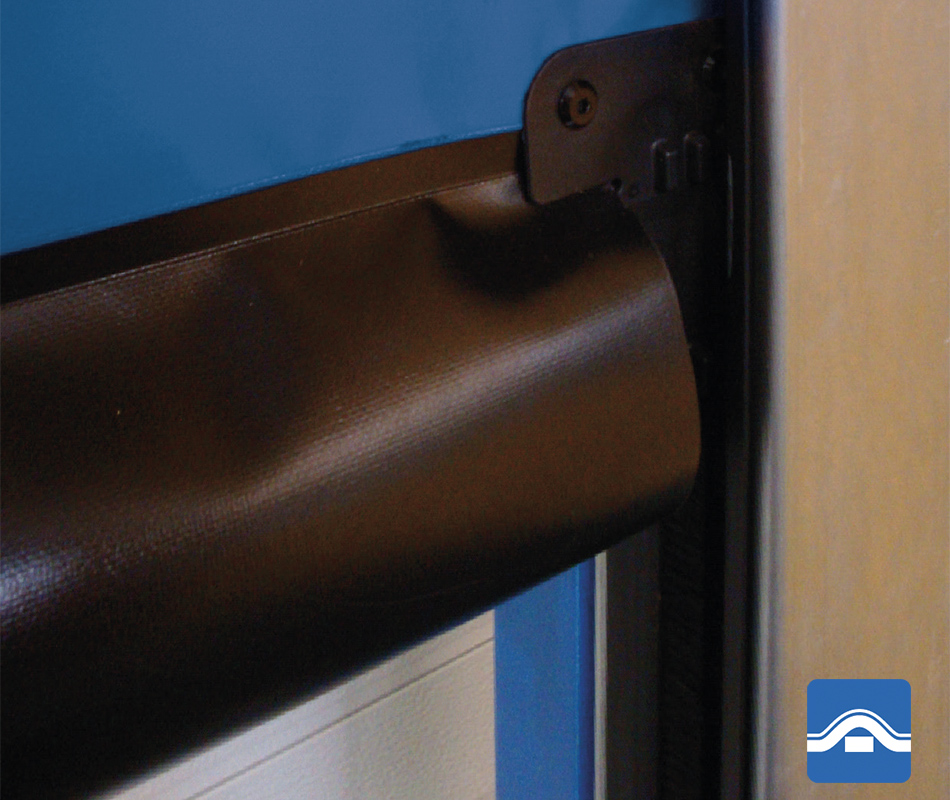

- BEZPEČNOST : standardně se světelnou mřížkou, volitelně se zavírací hranou FlexEdge
- ROBUST: pojezdové kolejnice z oceli, závěs z plastové tkaniny vyztužené polyesterem
- ŽÁDNÝ VZDUCH: kartáčové těsnění v kolejnici a zavírací hrana s gumovým těsněním

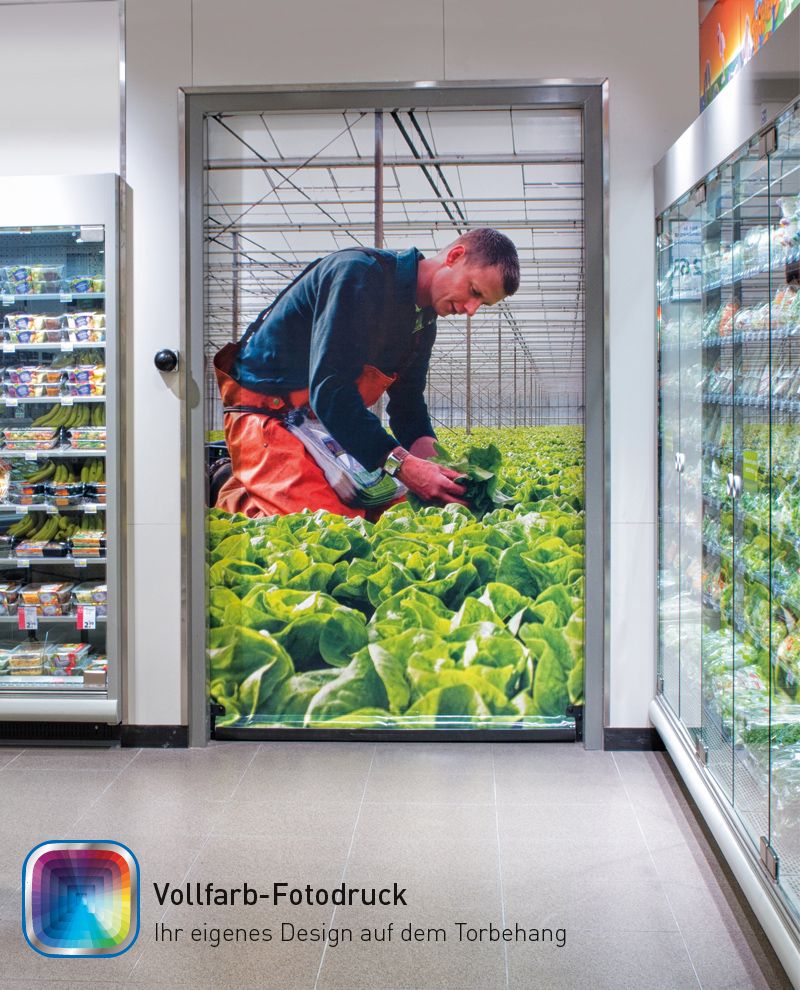

- ATRAKTIVNÍ: Dveřní závěs lze na přání potisknout plnobarevně! Co takhle atraktivní fotografie vašich výrobků, vaše logo nebo obrázek, který se hodí k designu vašeho interiéru?
BARVY
Standardně je k dispozici v následujících barvách RAL:
Volitelně je k dispozici s 1,2 mm dveřní clonou v následujících barvách RAL:
Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.

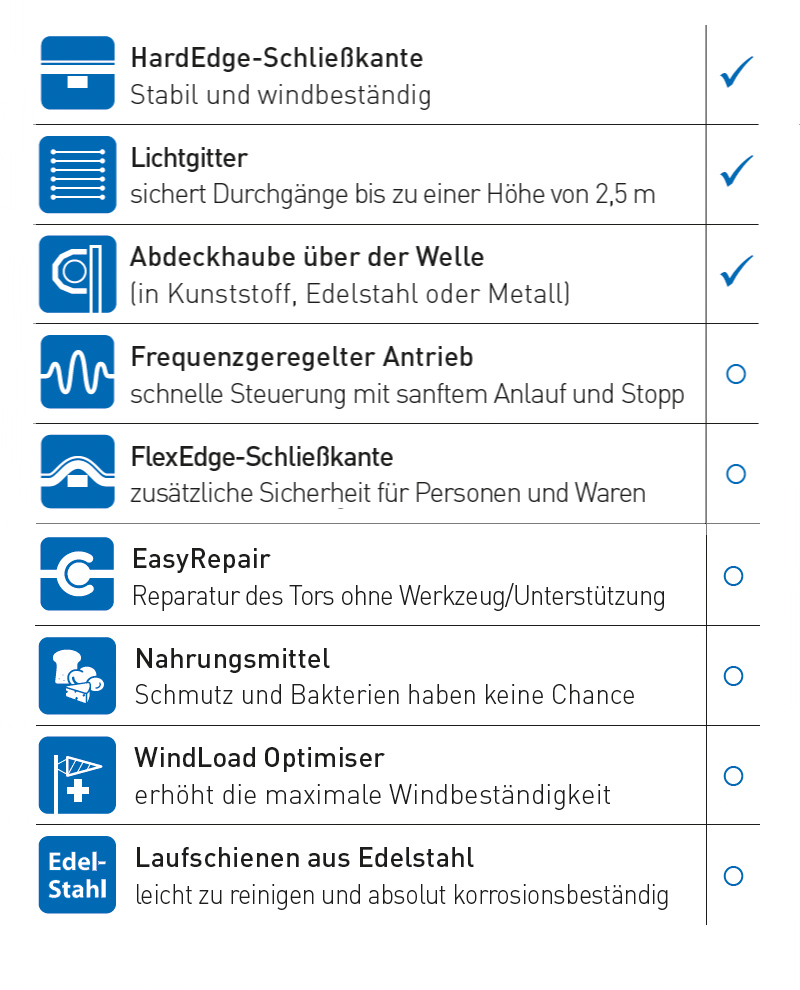

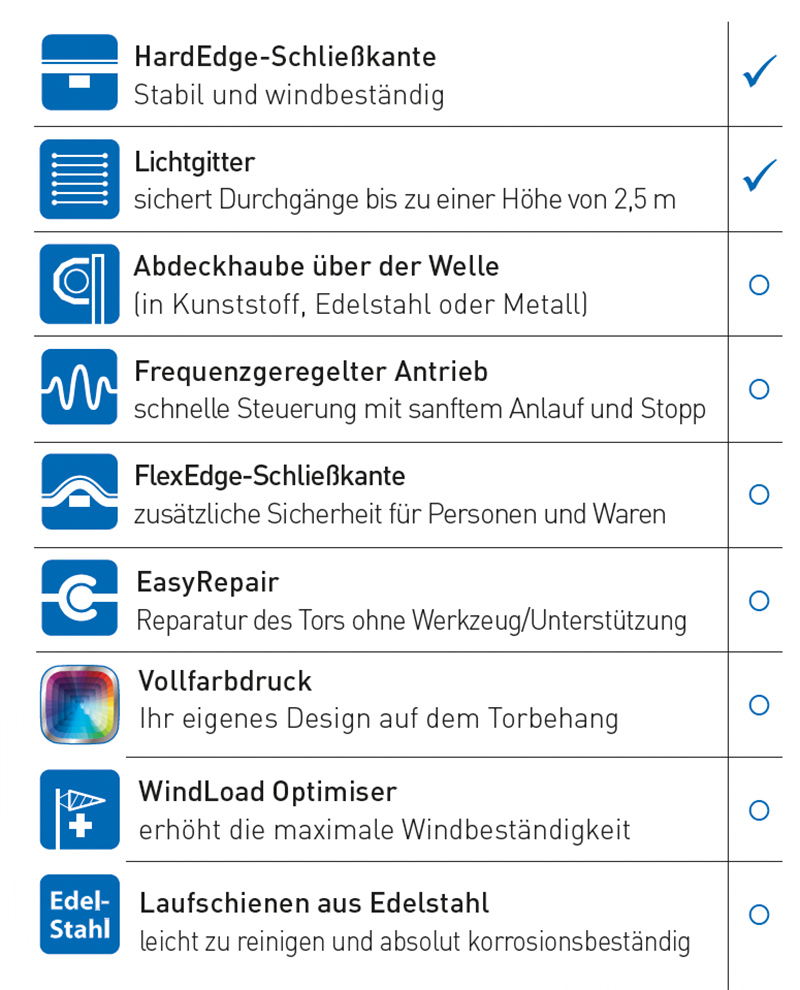

Možnosti
PŘÍKLADY POUŽITÍ

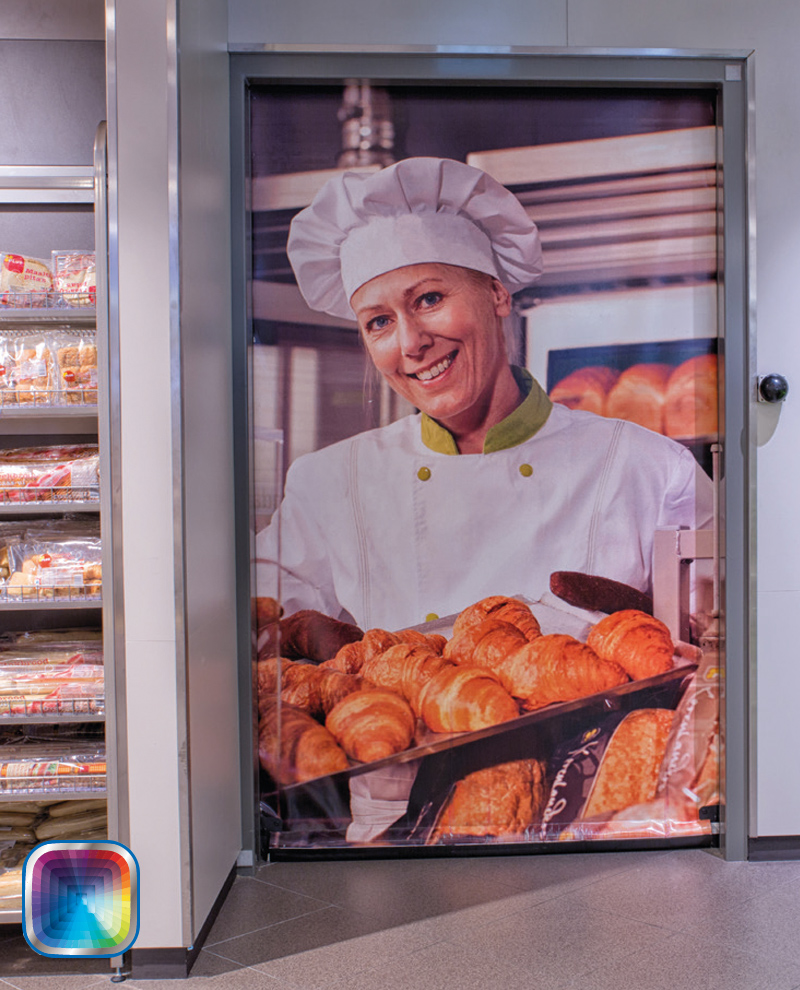

V SUPERMARKETECH musí být regály průběžně doplňovány ze skladu. Je nezbytné, aby zaměstnanci mohli rychle vjíždět do skladu a vyjíždět z něj pomocí paletových vozíků apod. K tomu, aby měl personál přístup do skladu a zároveň se do něj nedostali zákazníci, lze použít velké tlačítko nebo čtečku karet. Protože se vysokorychlostní roleta Prime otevírá a zavírá poměrně rychle, zůstává klima v prodejním prostoru příjemné.
Jednodílnou dveřní clonu lze podle potřeby potisknout. Uzavřený průchod se tak může proměnit v atraktivní atrakci pro oči. To vše je dostatečným důvodem k tomu, aby vrata Novoferm SpeedRollers byla již mnoho let standardem v mnoha renomovaných řetězcích supermarketů!
Potravinářský průmysl často vyžaduje malá rychloběžná vrata, která se snadno čistí a dají se ovládat tažným lanem, například z malého vysokozdvižného nebo paletového vozíku. Pokud není tlak větru v průchodu příliš vysoký, jsou pro takové aplikace ideální vrata z řady Prime.
Pomocí detektorů pohybu nebo tlačítka Magic Switch může personál otevřít dveře rychle a bezdotykově. IXIO-D je radarový detektor a detektor přítomnosti v jednom. Otevírá dveře a zároveň monitoruje průchod.
CONTROL

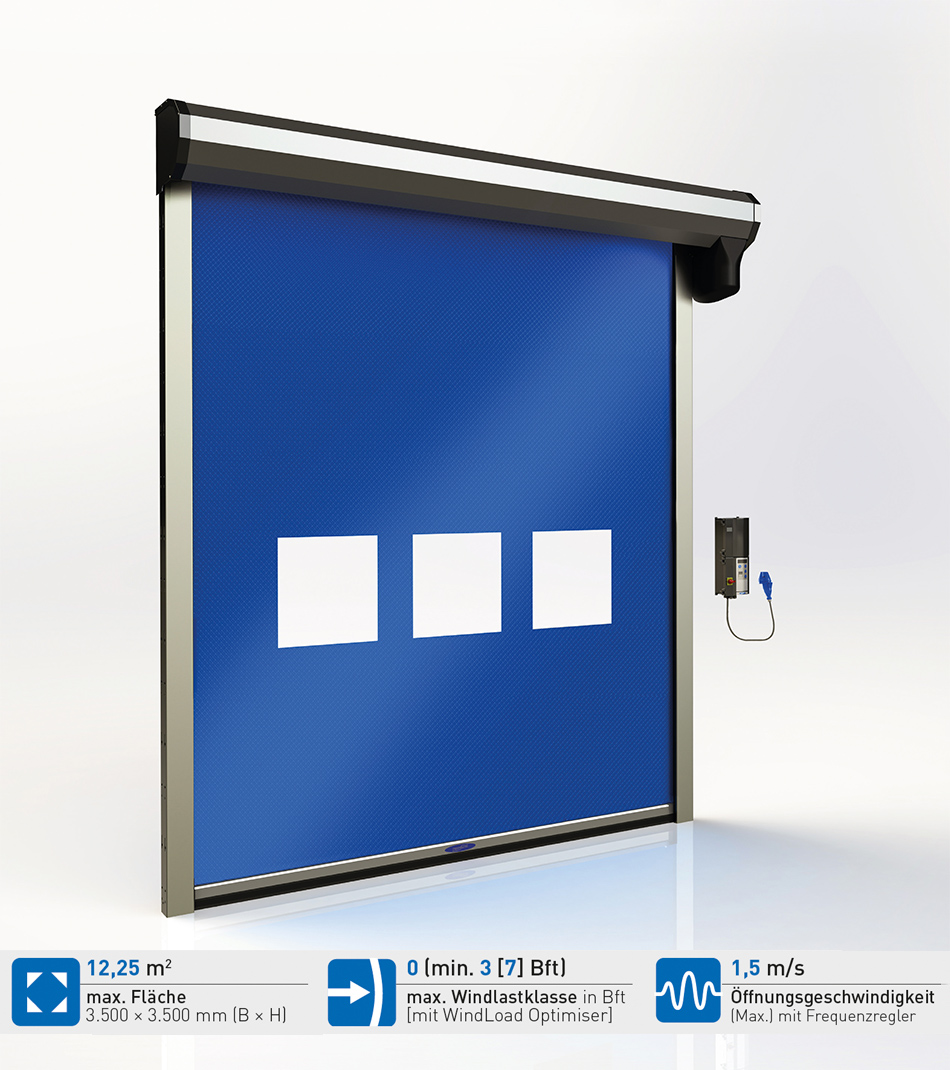

TECHNICKÁ DATA PRIME
| Maximální plocha (š × v) | 12,25 m² |
| Max. šířka | 3 500 mm |
| max. výška | 3 500 mm |
| Odolnost proti zatížení větrem min. do [* s WindLoad Optimiser]. | 3 / 7* Bft |
| Max. třída zatížení větrem podle EN 12424 | 0 |
| Rychlost otevírání s regulátorem frekvence | 1,5 m/s |
| Rychlost zavírání s regulátorem frekvence | 0,5 m/s |
| Rychlost otevírání/zavírání se standardní regulací | 1 m/s |
| Tloušťka clony (standardní/volitelná) | 0,7 / 1,2 mm |
| Hmotnost clony (standardní/volitelná) | 680 / 1 400 g/m² |
| Vhodnost jako vnější dveře | ne |

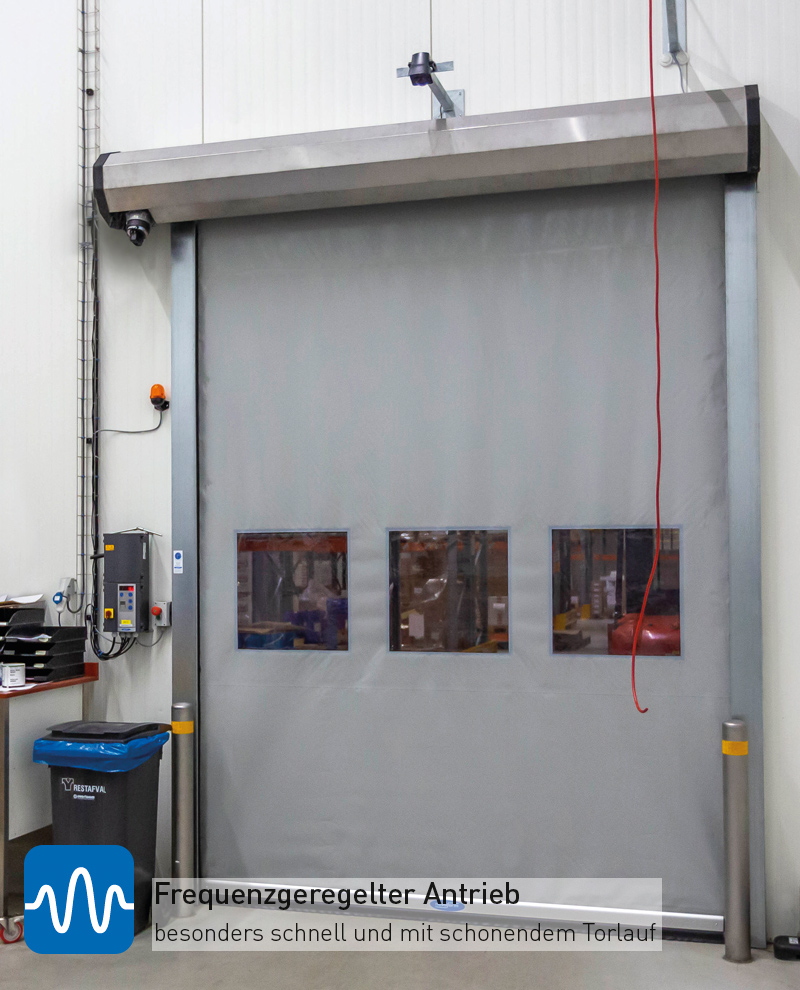

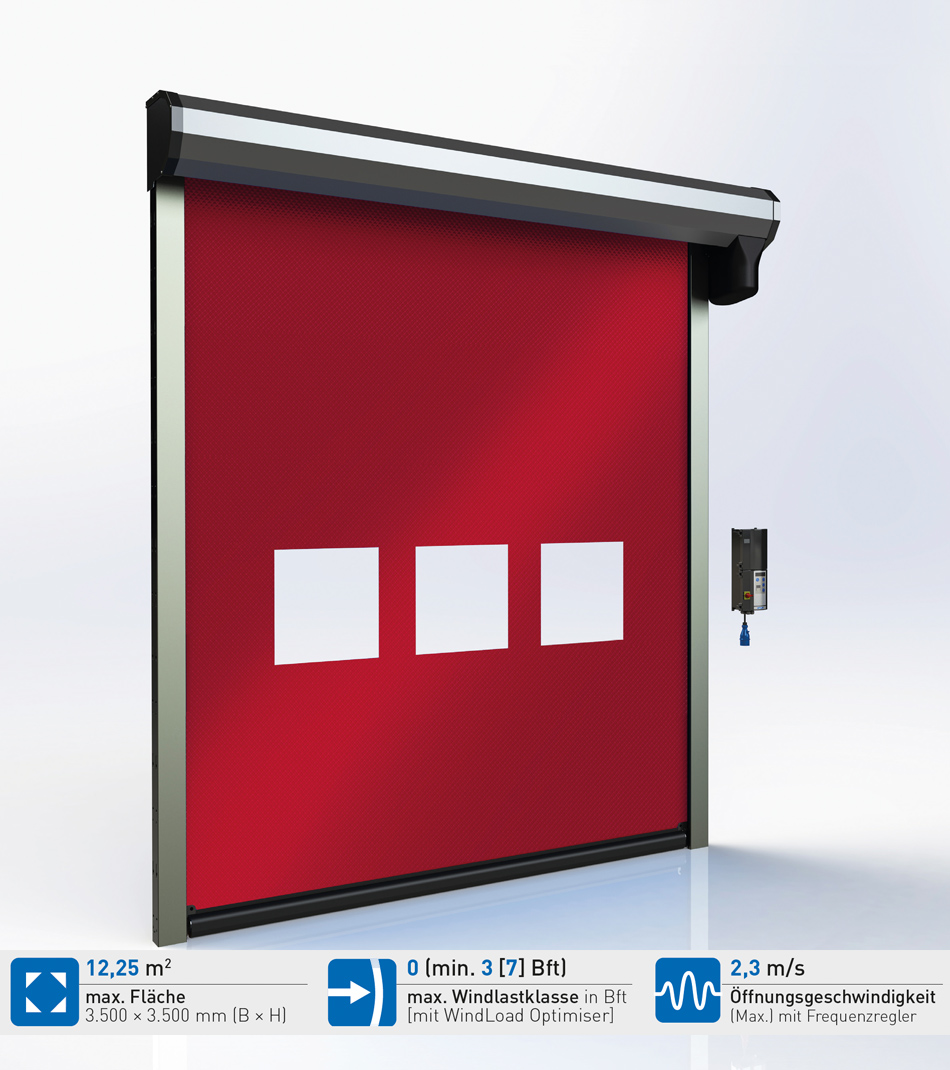

Podrobnosti Prime-XF
Podrobnosti Prime-XF

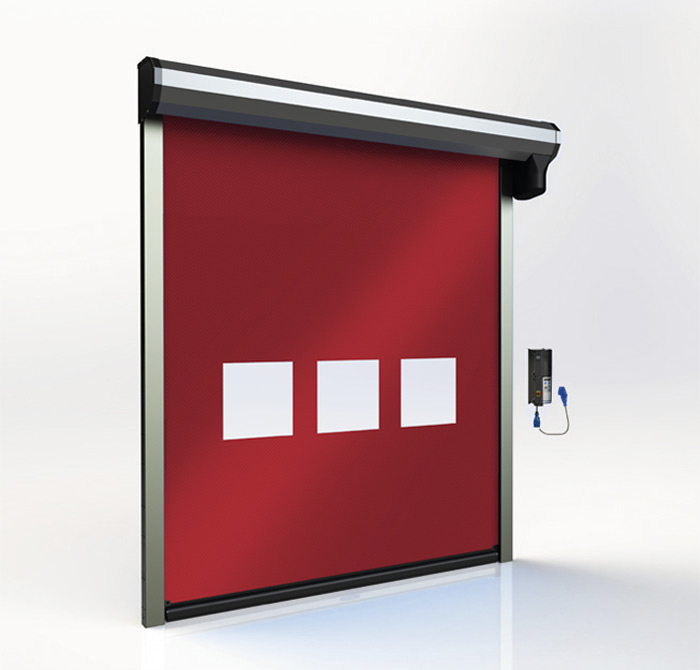

RYCHLÉ A TICHÉ ŘEŠENÍ PRŮVANU
SPEEDROLLER PRIME je vhodným řešením pro středně velké otvory (do 12,25m2) a pro běžné použití.
Ideální pro každodenní průchod osob a lehkého zboží. Jednodílná dveřní clona má mimořádně tichý chod a lze ji přizpůsobit podle potřeby.
Závěsy SpeedRoller od společnosti Novoferm se často používají v supermarketech, protože jejich použití je obzvláště praktické, šetří mnoho energie a přispívají k atmosféře atraktivním potiskem.
APLIKACE
- Supermarkety
- Potravinářský průmysl
- Laboratoře
Lehký průmysl
VLASTNOSTI
- Odolnost proti větru : do min. 3 Bft, s WindLoad. Optimizer dokonce až do 7 Bft. třída větru 0 podle EN 12424.
- PĚŠKY NEBO VOZIDLEM : Průjezd skrz PRIME-XF je hračka. Například s detektorem pohybu nebo dálkovým ovládáním se brána otevře tak rychle, že při průjezdu není téměř třeba snižovat rychlost.
- TICHÝ : jednodílná clona, prakticky bezhlučná.

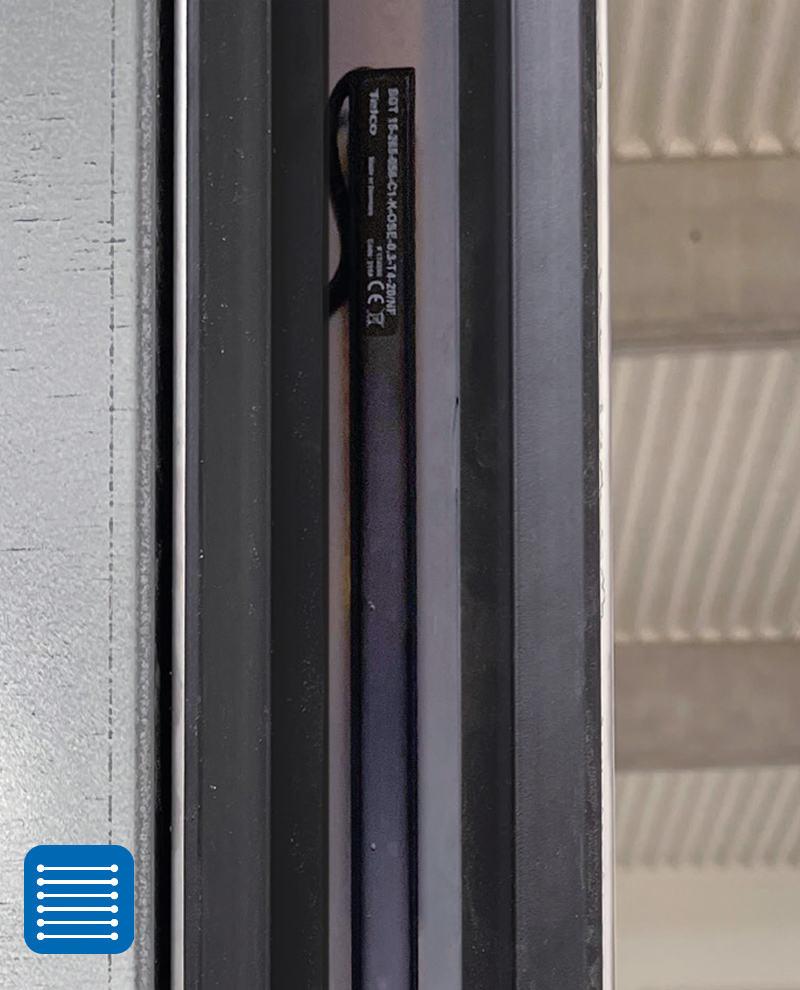

- BEZPEČNOST : standardně se světelnou clonou, volitelně se zavírací hranou FlexEdge.
- ROBUSTNÍ: pojezdové kolejnice z oceli, clona brány z plastové tkaniny vyztužené polyesterem
- ŽÁDNÝ VZDUCH: gumové těsnění na kolejnici a zavírací hraně
BARVY
Standardně je k dispozici s 1,2 mm dveřní clonou v následujících barvách RAL:
Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.
Možnosti
PŘÍKLADY POUŽITÍ
SUPERMARKETY potřebují obzvláště rychlý přístup do skladu, aby mohly kdykoli rychle doplnit zboží.

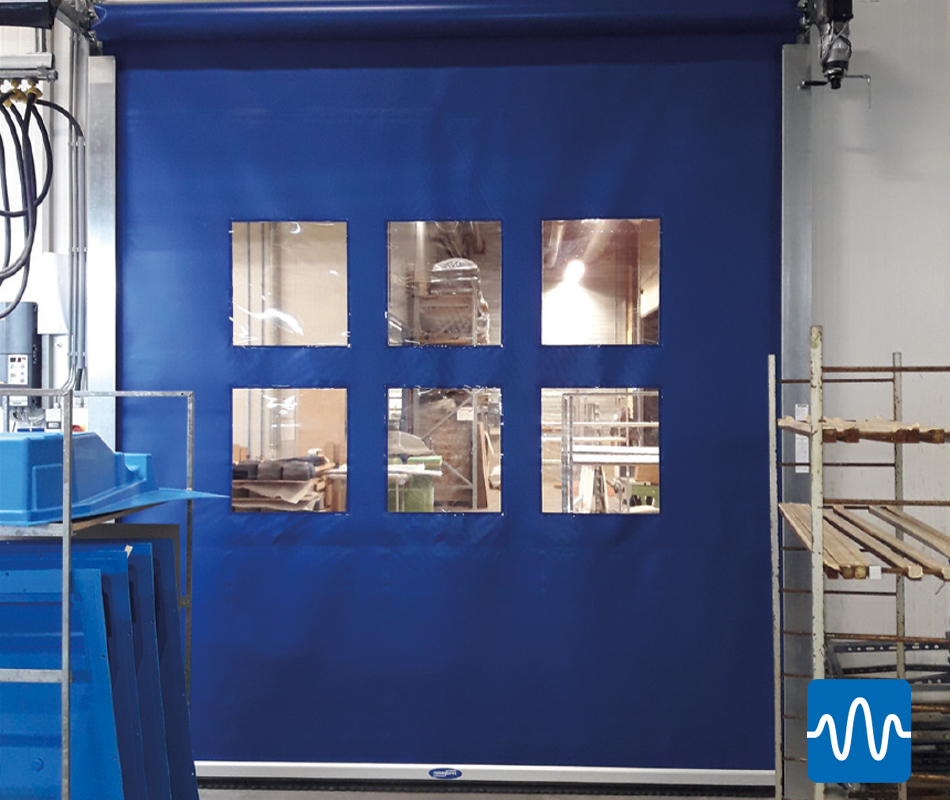

Prime-XF je ještě rychlejší než standardní Prime. Do skladu mohou vstupovat pouze zaměstnanci. Dveře navíc nesmí zůstat příliš dlouho otevřené, jinak vzniká průvan, který vytváří nepříjemné klima pro zákazníky na prodejní ploše.
Prime-XF všechny tyto požadavky splňuje:
- extrémně rychlé (až 2,3 m/s!)
- Přístup pouze s kartou nebo přístupovým kódem*
- Uzavře uličku bez průvanu v nejkratším možném čase

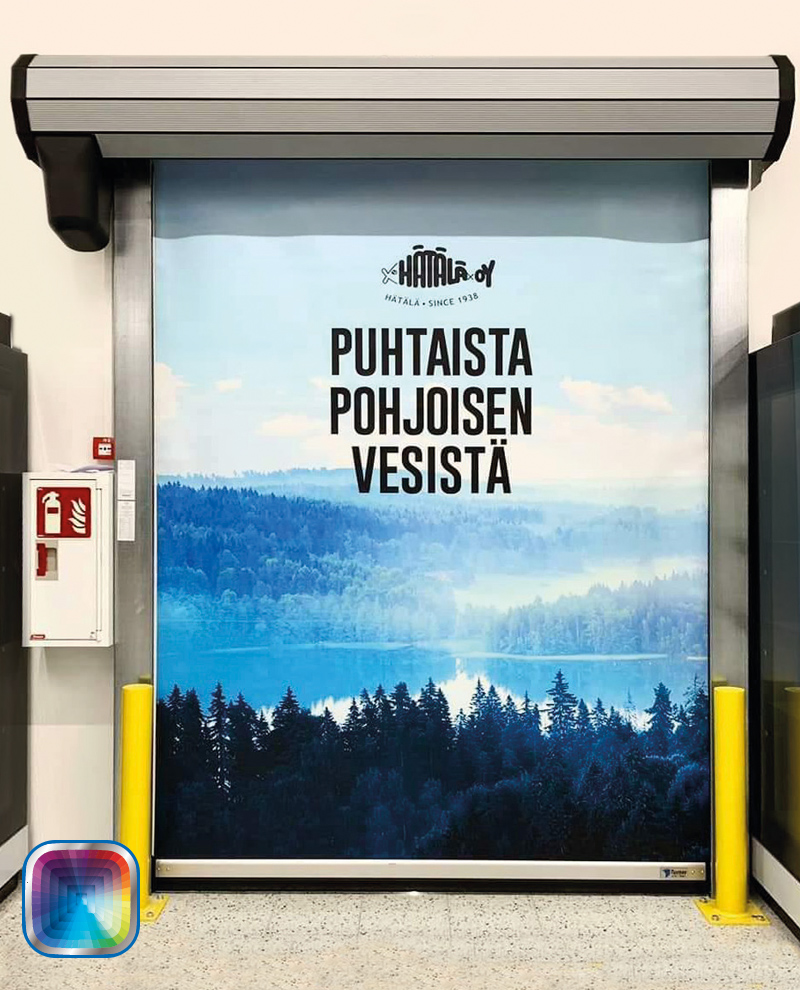

- S potiskem na míru podle vašeho výběru vypadá Prime-XF skvěle - obraz v životní velikosti ve vašich místnostech.
LOGISTICKÉ FIRMY pracují s přesně koordinovanými toky zboží. Pomocí vysokorychlostních vrat SpeedRoller s inteligentním řízením lze tyto toky s optimální efektivitou zvládnout i mezi různými halami.
Zejména ve velkých halách s velkým počtem zaměstnanců je často obtížné udržet příjemné vnitřní klima, pokud se v nich nachází mnoho malých až středně velkých průchodů, které je třeba často otevírat a zavírat.
Prime-XF je pro tuto situaci ideální: rychlý, spolehlivý a především tichý, což je důležité zejména ve velkých budovách, kde se vyskytuje ozvěna.
CONTROL
| Maximální plocha (š × v) | 12,25 m² |
| Max. šířka | 3 500 mm |
| max. výška | 3 500 mm |
| Odolnost proti zatížení větrem min. do [* s WindLoad Optimiser]. | 3 / 7* Bft |
| Max. třída zatížení větrem podle EN 12424 | 0 |
| Rychlost otevírání s regulátorem frekvence | 2,3 m/s |
| Rychlost zavírání s regulátorem frekvence | 0,5 m/s |
| Rychlost otevírání/zavírání se standardní regulací | 1 m/s |
| Tloušťka clony | 1,2 mm |
| Hmotnost clony | 1 400 g/m² |
| Vhodnost jako vnější dveře | ne |

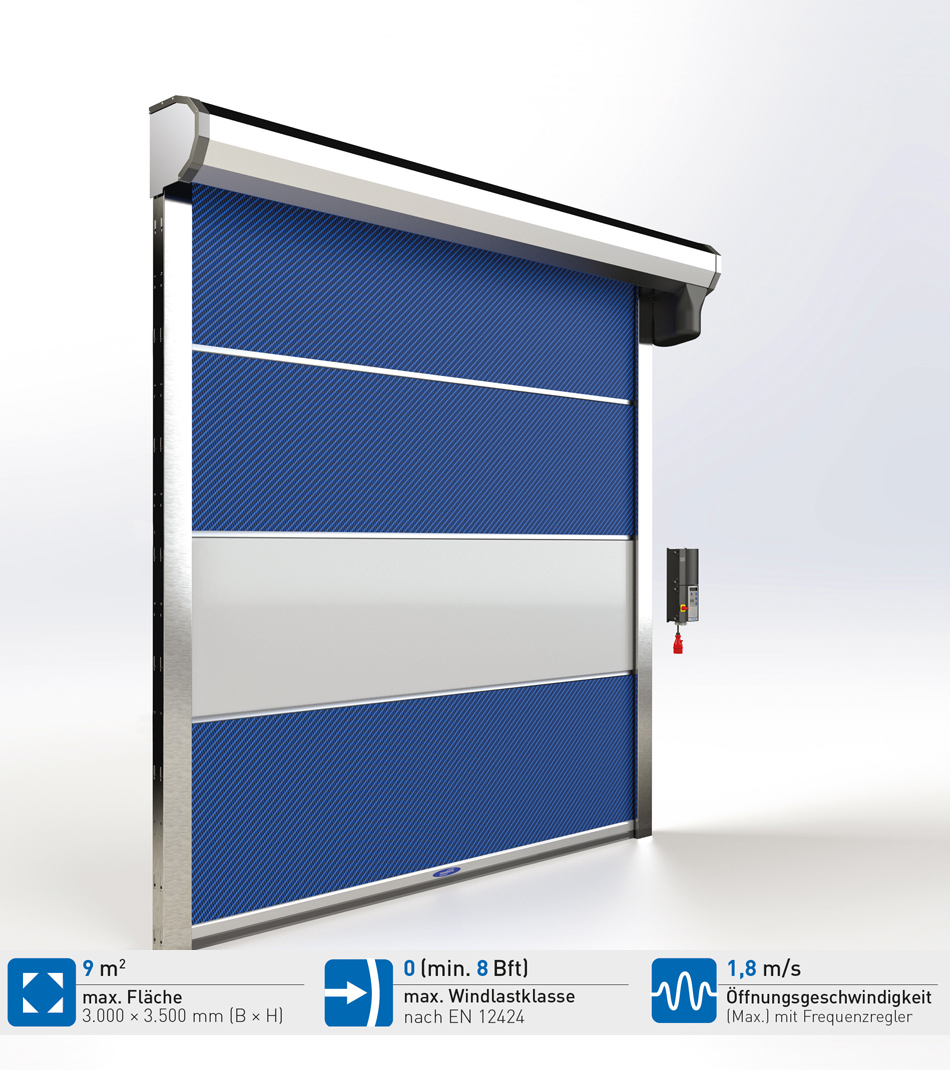

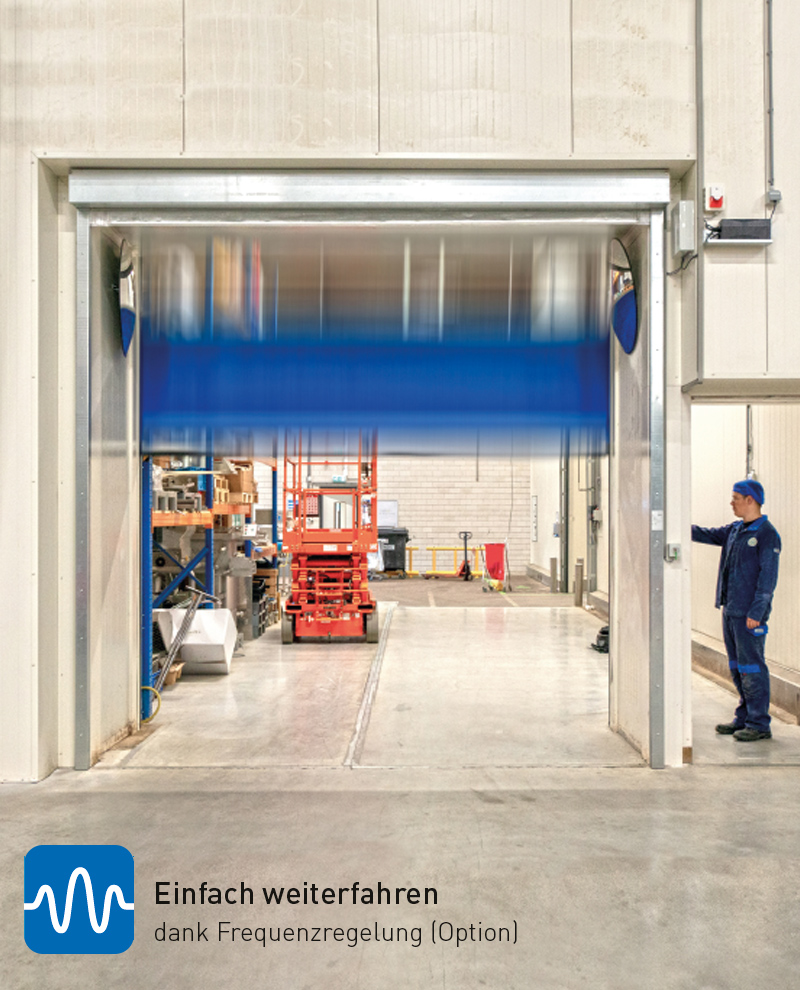

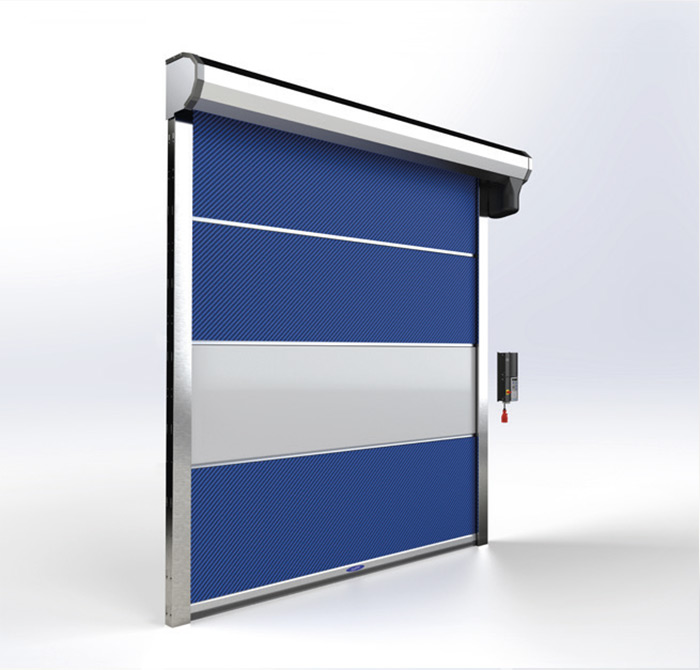

Podrobnosti Strong-E
Podrobnosti Strong-E
VŠECHNY ZÁKLADNÍ FUNKCE V CENOVĚ VÝHODNÉM BALÍČKU.
SPEEDROLLER STRONG-E je vhodným řešením pro průchody splochou do 9m2 a mírným tlakem větru.

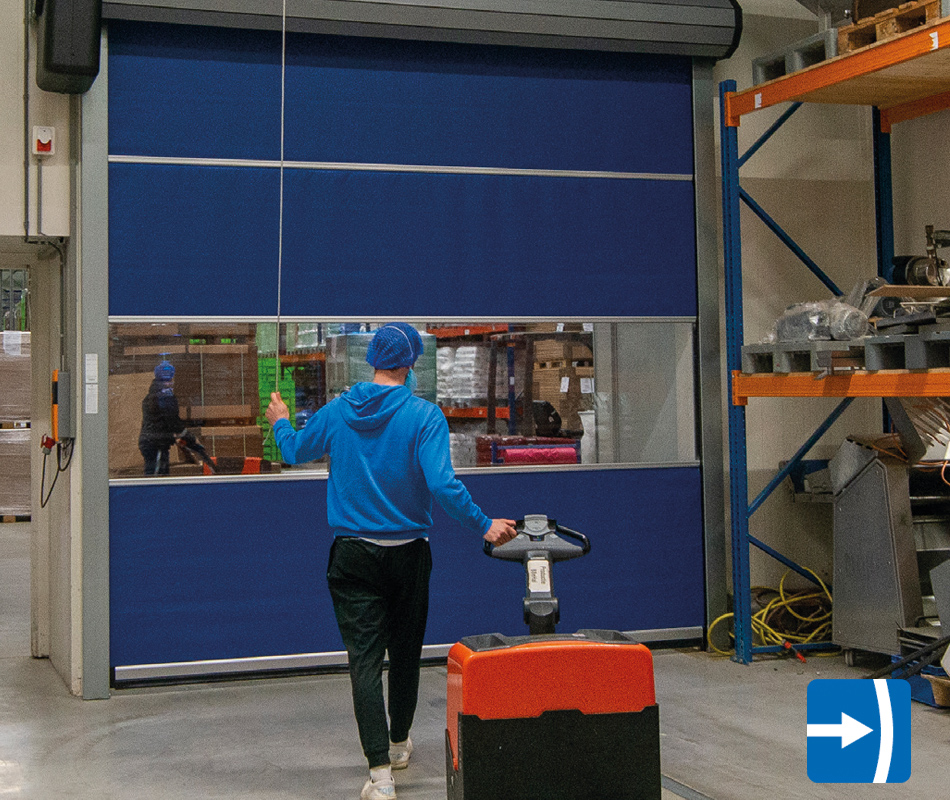

Ideální pro každodenní průchod osob a lehkého zboží. Vyztužovací profily zajišťují dodatečnou stabilitu. Díky rychlosti otevírání 1,8 m/s jsou tato vrata praktickým řešením i v hustém provozu. Vhodná pro rychle probíhající výrobní procesy, kde nelze tolerovat prostoje.
Tato inovativní vrata se vyznačují širokou škálou možností použití.
APLIKACE
- Distribuční centra
- Sklady
- Potravinářský průmysl
Lehký a těžký průmysl
VLASTNOSTI
- Odolnost proti větru do min. 8 Bft. třída větru 0 podle EN 12424
- RYCHLOST: Strong-E je ideální pro rychlý přechod pěšky nebo s vozidlem, a to i v situacích s mírně zvýšeným tlakem větru, například ve výrobních halách. Pokud je ve vašem výrobním procesu rychlost zásadní, je Strong-E tou správnou volbou.
- SAFE: standardně se světelnou clonou, volitelně s uzavírací hranou FlexEdge.
- ROBUST: pojezdové kolejnice z oceli, závěs z plastové tkaniny s výztužnými profily.
ŽÁDNÝ VZDUCH: kartáčové těsnění v kolejnici a uzavírací hrana s gumovým těsněním
BARVY
Standardně je k dispozici v následujících barvách RAL:
Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.
Možnosti

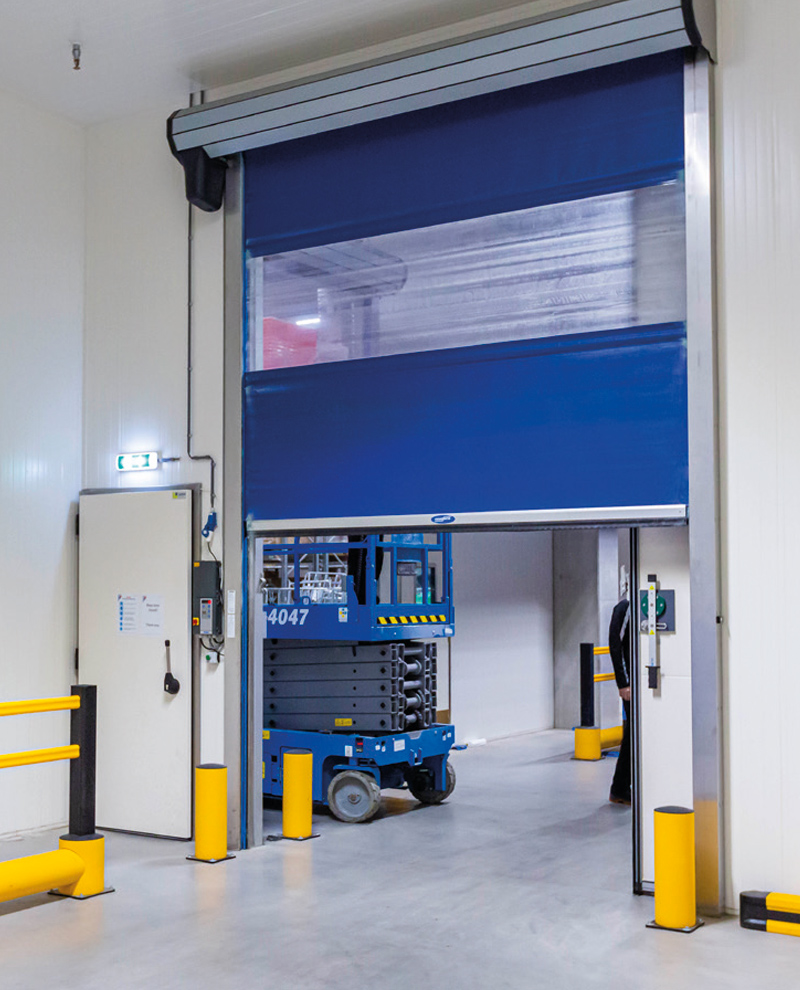

PŘÍKLADY POUŽITÍ

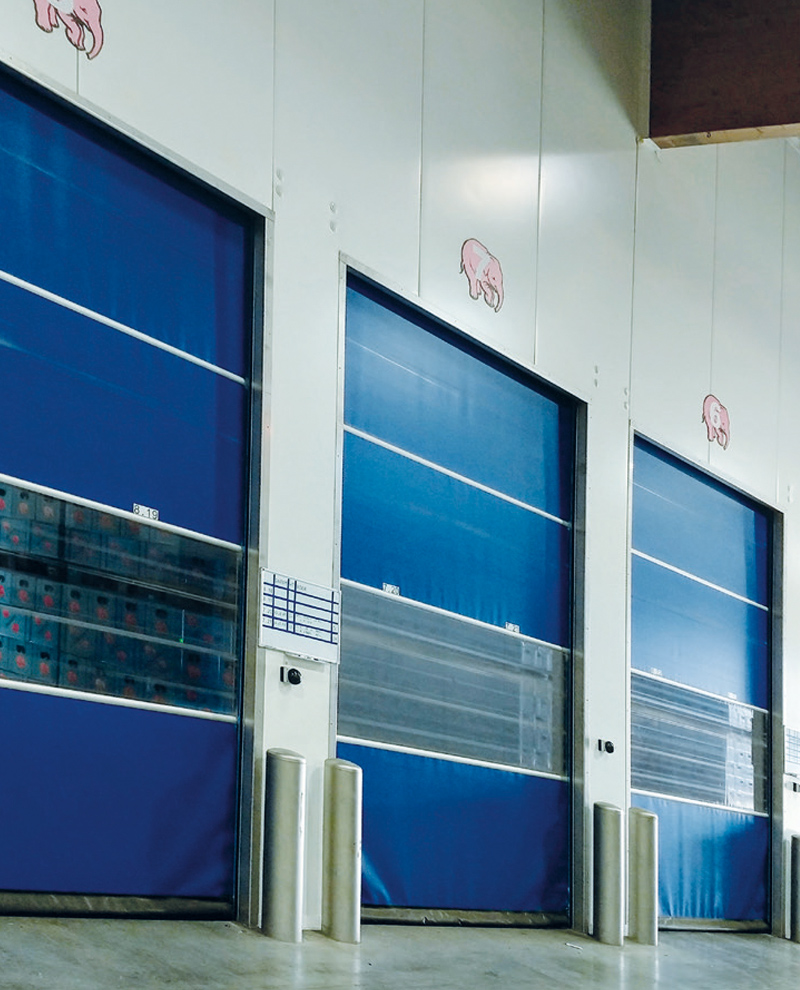

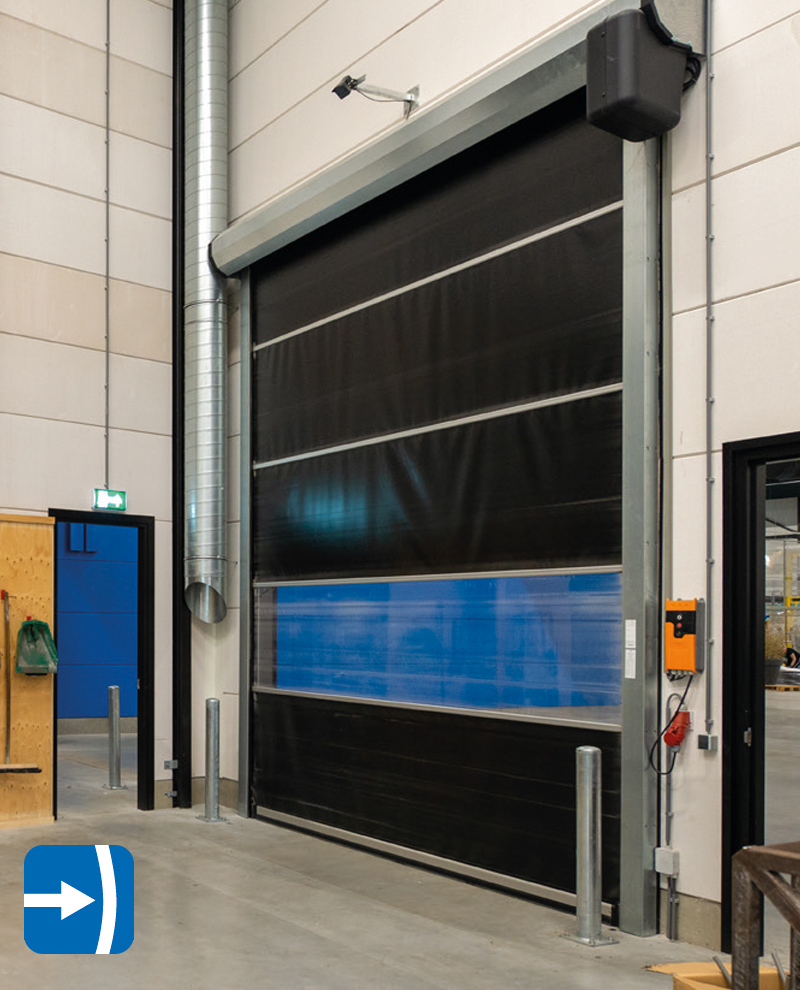

SKLADY musí být rychle a snadno přístupné, ale zároveň bez průvanu.
Velké tlačítko nebo radarový detektor pohybu umožní vašim zaměstnancům rychlý vstup a odchod. Díky tomu můžete ve skladech udržovat správnou teplotu a vaše výrobky jsou vždy snadno dostupné. Klávesnice umožňuje vašim zaměstnancům vstupovat do skladu a zároveň brání zákazníkům ve vstupu. To je obzvláště užitečné při velkém pohybu osob, což je důvod, proč jsou rychlovazače tak oblíbené v maloobchodním sektoru.
Při tlaku větru v uličce vyšším než 3 Bft nemusí být váleček Prime dostatečný, zatímco váleček Strong cíl překročí. V takových případech je pro vás správnou volbou válec SpeedRoller Strong-E.
SPECIÁLNÍ PROSTORY, které je třeba rychle uzavřít a zbavit průvanu, ale zároveň je třeba je snadno znovu otevřít (například pomocí dálkového ovládání), jsou vhodným případem pro Strong-E.
Díky snadné obsluze, spolehlivosti a nízké pořizovací ceně je rychlovazač Strong-E ideální volbou pro řadu aplikací.
CONTROL
| Maximální plocha (š × v) | 9 m² |
| Max. šířka | 3 000 mm |
| max. výška | 3 500 mm |
| Odolnost proti zatížení větrem do min. [* s WindLoad Optimiser] | 8 Bft |
| Max. třída zatížení větrem podle EN 12424 | 0 |
| Rychlost otevírání s regulátorem frekvence | 1,8 m/s |
| Rychlost zavírání s regulátorem frekvence | 0,5 m/s |
| Rychlost otevírání/zavírání se standardní regulací | 1 m/s |
| Tloušťka clony (standardní/optimální) | 0,7 mm |
| Hmotnost clony (standardní/optimální) | 680 g/m² |
| Vhodnost jako vnější dveře | ne |

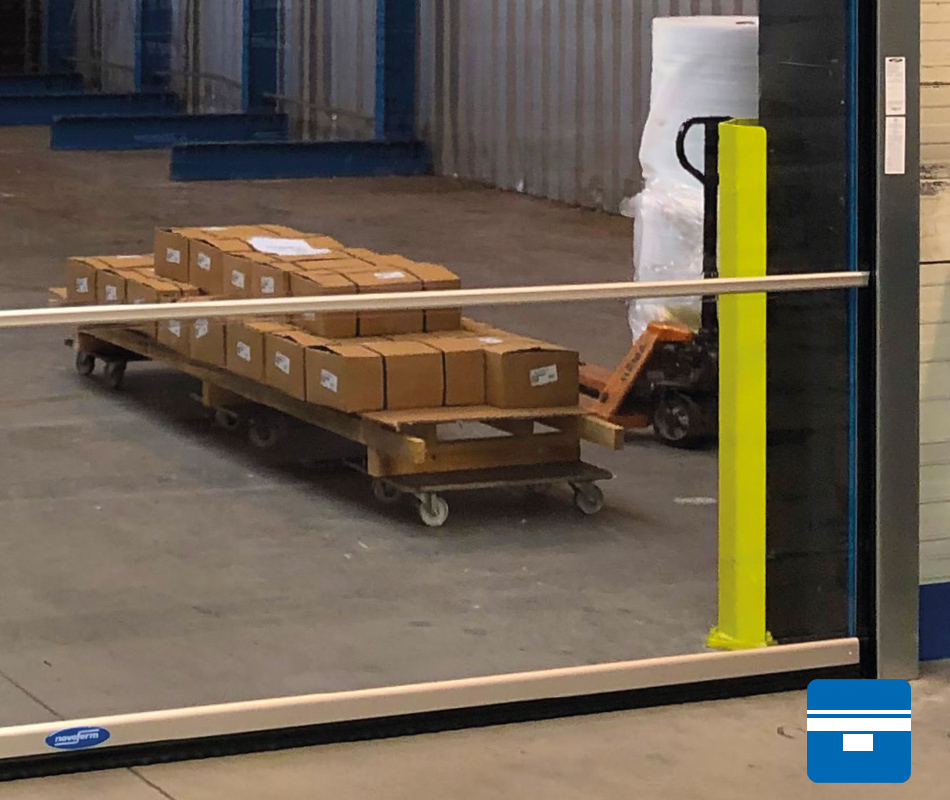

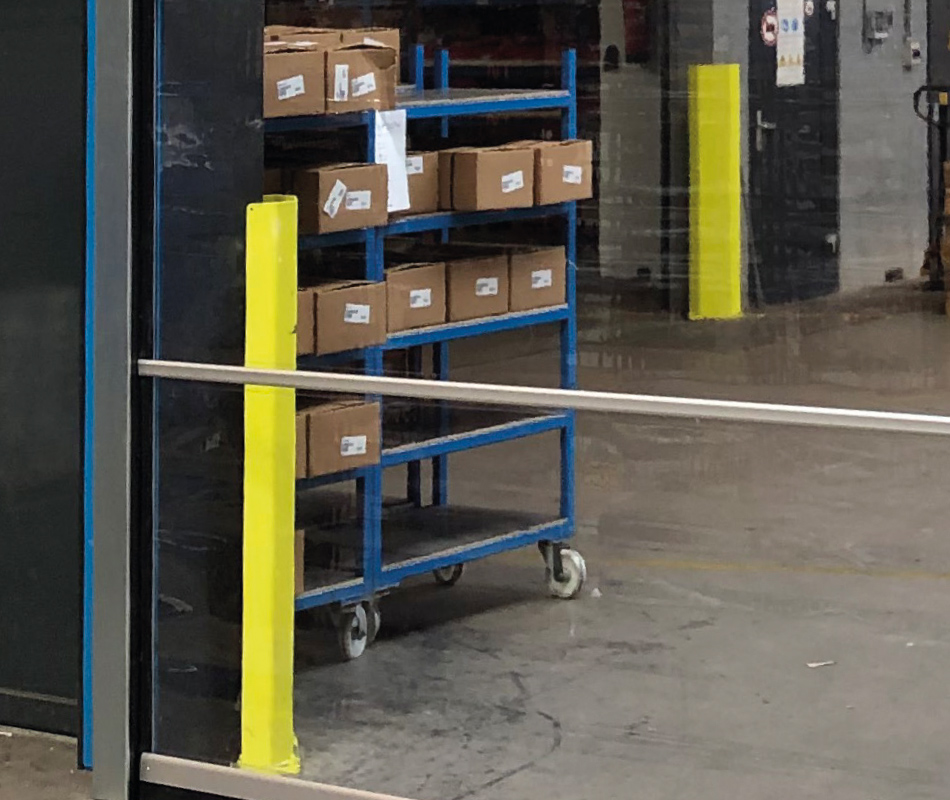

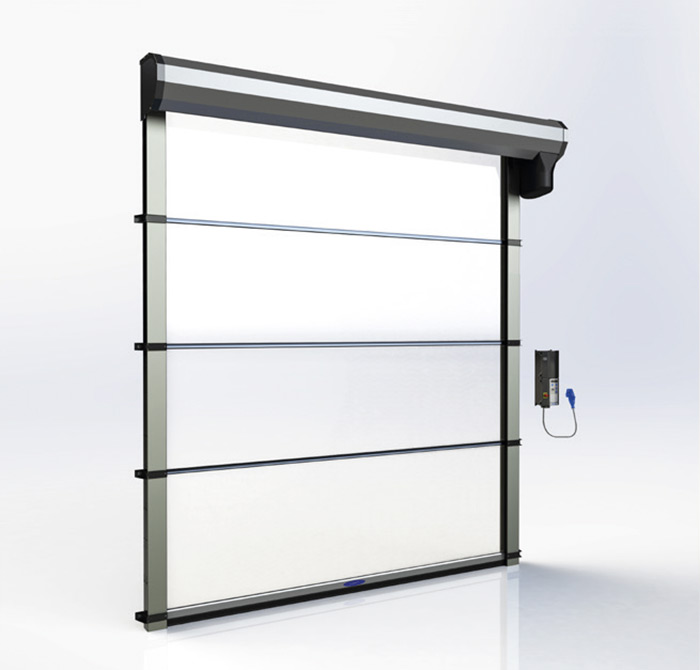

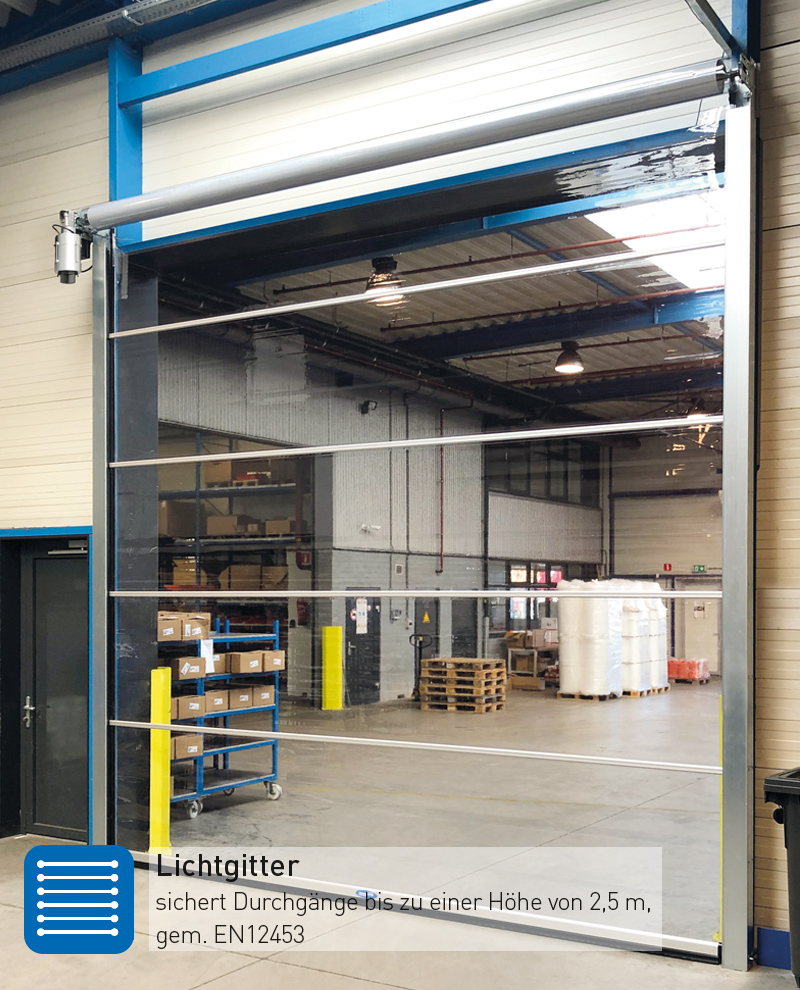

Podrobnosti Strong Fullvision
Podrobnosti Strong Fullvision
ŘEŠENÍ S NEOMEZENOU VIDITELNOSTÍ PRO RUŠNÉ OBLASTI

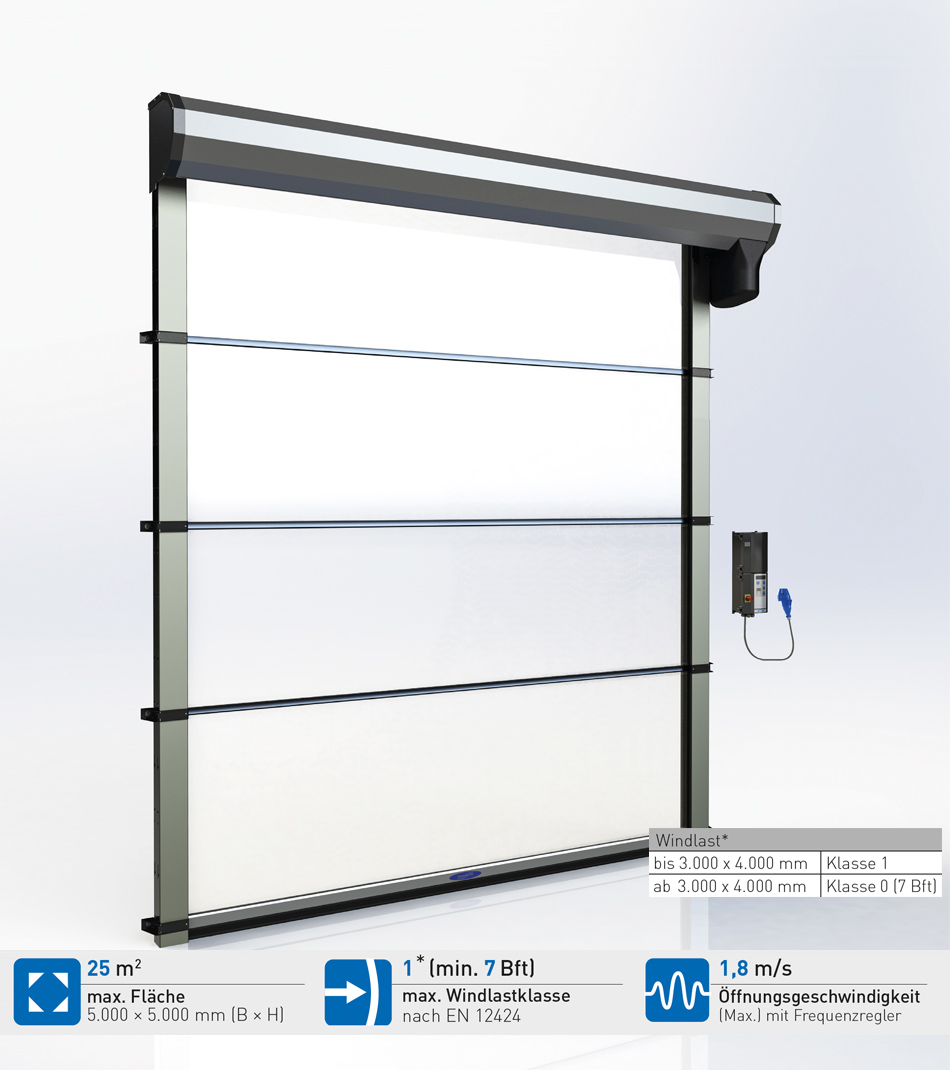

SPEEDROLLER STRONG-FULLVISION je průhledná verze našich standardních rychloběžných vrat pro vnitřní prostory:
Spolehlivá technologie pro dlouholetý bezproblémový provoz a jasný výhled.
Ideální pro průchody, které jsou často využívány v obou směrech.
Předchází se tak nehodám, protože je možné na první pohled vidět, kdy přijíždí doprava z opačného směru.
APLIKACE
- Lehký a těžký průmysl
- Dílny s hustým provozem v obou směrech
- Situace, kde je vyžadována vysoká viditelnost
Průjezdné prostory
VLASTNOSTI
- Odolnost proti větru do min. 7 Bft (5 000 × 5 000 mm) třída větru 1 podle EN 12424 (do šířky 3 000 mm)
- ZCELA PRŮHLEDNÝ: protijedoucí vozidla jsou jasně rozpoznatelná.
- ZVUKOVÁ IZOLACE: zvuková izolace díky dodatečné zvukové izolaci na navíjecím hřídeli.
- BEZPEČNOST : standardně se světelnou mřížkou
- ROBUSTNÍ: pojezdové kolejnice z oceli, závěs z vysoce pružného plastu
- ŽÁDNÝ VZDUCH: kartáčové těsnění v kolejnici a uzavírací hrana s gumovým těsněním
INSTALACE: v jakémkoli průchodu do 25m2 uvnitř budovy, nevhodné pro instalaci do vnějších stěn.
Možnosti
PŘÍKLADY POUŽITÍ

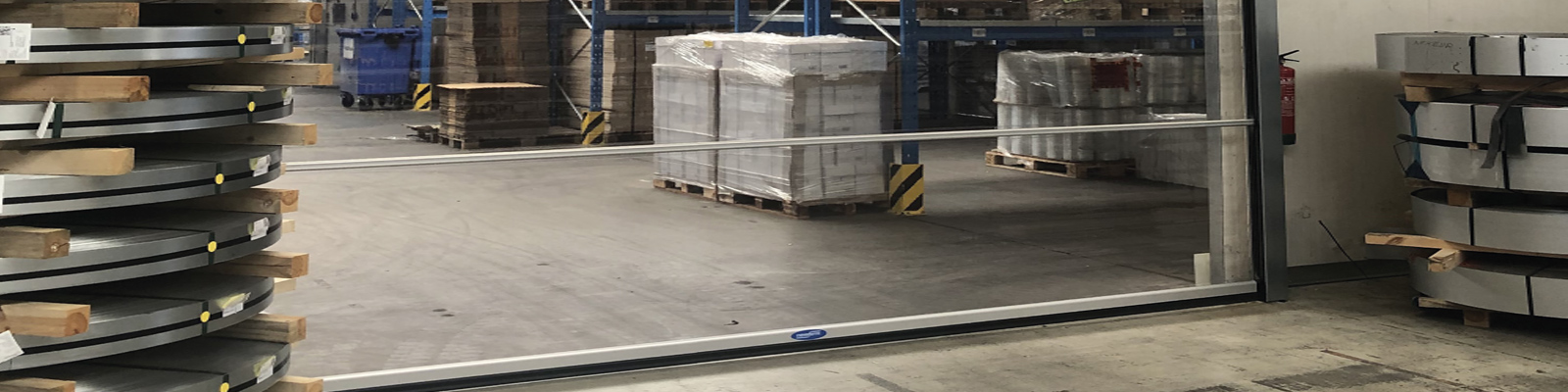

VÝROBNÍ PROVOZY s hustým provozem vysokozdvižných vozíků v obou směrech mohou zvýšit bezpečnost a urychlit výrobní proces pomocí průhledných rychloběžných vrat. Když je protijedoucí provoz přímo viditelný, předchází se nehodám.
Díky rychlému frekvenčně řízenému pohonu a inteligentnímu ovládání, například indukční smyčkou nebo pomocí tažného lana, se vrata otevírají tak rychle, že vysokozdvižný vozík může projet prakticky bez překážek, pokud je jeho cesta dobře viditelná.
Při silném provozu vysokozdvižných vozíků v obou směrech Strong-FV výrazně zvyšuje bezpečnost a také šetří čas a náklady na energii!
PROVOZOVATELÉ DÍLEN, kteří chtějí svým zákazníkům nabídnout pohled do zákulisí a zvýšit tak jejich důvěru v práci mechaniků, mohou použít Strong-FV, aby byla dílna a showroom striktně odděleny. Zákazníci mohou sledovat mechaniky při práci, ale nemohou vstoupit do dílny, a tudíž neruší jejich práci. Systém Strong-FV také usnadňuje regulaci rozdílného klimatu v dílně a showroomu. Průvan a hluk nemohou pronikat z jednoho prostoru do sousedního.
Stručně řečeno: nutnost pro každou moderní dílnu na vozidla.
V DRIVE-THROUGH AREAS by zákazníci měli mít možnost počkat, až na ně přijde řada. Zároveň by měli poznat, jak dlouho to bude trvat. I zde je Strong-FV ideálním řešením!
CONTROL
| max. plocha (š × v) | 25 m² |
| max. šířka | 5 000 mm |
| max. výška | 5 000 mm |
| Odolnost proti zatížení větrem do min. [* s WindLoad Optimiser] | 7 Bft |
| Max. třída zatížení větrem podle EN 12424 | 1* |
| Rychlost otevírání s regulátorem frekvence | 1,8 m/s |
| Rychlost zavírání s regulátorem frekvence | 0,5 m/s |
| Rychlost otevírání/zavírání se standardní regulací | 1 m/s |
| Tloušťka clony | 0,8 mm |
| Vhodnost jako vnější dveře | ne |

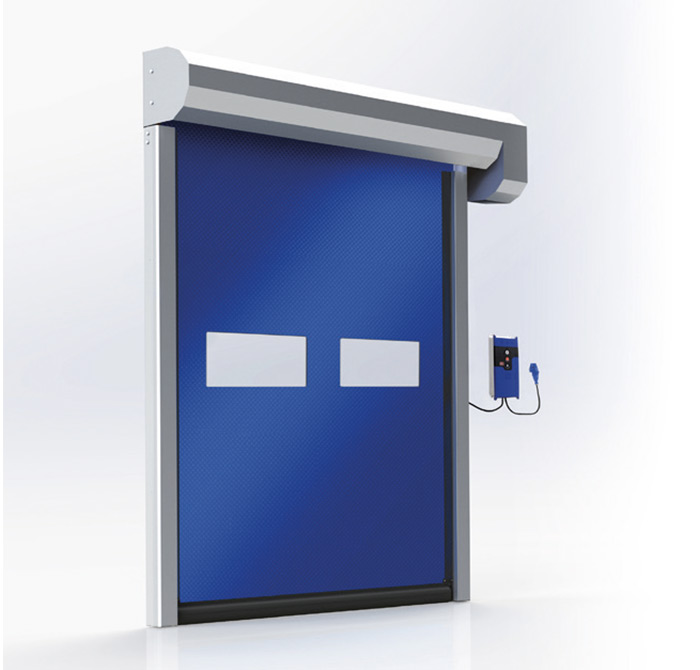

Podrobnosti Novozip
Podrobnosti Novozip
SAMOOPRAVNÉ VYSOKORYCHLOSTNÍ DVEŘE
Samoopravný SPEEDROLLER NOVOZIP je ideálním řešením pro otvory do 20,25m2 s intenzivním používáním.
Samoopravná funkce samomazné lišty snižuje počet poruch a zabraňuje tak přerušení výrobního procesu.
NovoZip je navržen jako rychlý a uživatelsky přívětivý dělič místností.
Poskytuje vynikající ochranu proti průvanu, usnadňuje klimatizaci a tím šetří značné množství energie.
POUŽITÍ
- Supermarkety
- Potravinářský průmysl
- Laboratoře
Průmysl
VLASTNOSTI
- Odolnost proti větru do min. 11 Bft. třída větru 3 podle EN 12424
- SAMOZPRACOVÁNÍ: dveřní clona se po nárazu automaticky vrátí do vodicího prvku.
- TICHÝ : jednodílný závěs, prakticky bezhlučný
- BEZPEČNÁ : se světelnou mřížkou a měkkou zavírací hranou FlexEdge ve standardní výbavě
- ROBUSTNÍ: pojezdové kolejnice z oceli, závěs z plastové tkaniny vyztužené polyesterem
- ochrana proti průvanu : technologie zipů a těsnění nadpraží poskytují vynikající ochranu proti průvanu
INSTALACE: vhodné pro všechny průchody do 20,25m2 ve vnitřních stěnách budov a na vnitřní straně vnějších stěn.
BARVY
Standardně se dodává v gramáži 900 g/m2 a v následujících barvách RAL:
Volitelně je k dispozici bílý závěs na dveře s gramáží 1 050 g/m2.
Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. * V závislosti na konfiguraci.
Možnosti
PŘÍKLADY POUŽITÍ
V lehkém a těžkém průmyslu musí výrobní procesy probíhat bez přerušení a zpoždění. Pokud je výroba rozložena do několika budov, je nutná doprava mezi nimi.
Zpoždění způsobená zaseknutím nebo dokonce vadnými dveřmi jsou nepřijatelná.
Vrata NOVOZIP jsou extrémně rychlá, mimořádně spolehlivá i při velkém zatížení větrem a navíc se sama opravují: Po kolizi s vraty se clona automaticky vrátí na vodicí lištu. Tím se prakticky eliminuje přerušení výrobního procesu.
Zároveň ušetříte mnoho energie a můžete zajistit trvale příjemné klima v interiéru.
V potravinářském průmyslu musí být dveře rychlé, spolehlivé a snadno se čistí. Závěsy a zavírací hrany, kde se mohou hromadit nečistoty, jsou na mnoha místech nepřípustné. Mezi jednotlivými halami často působí značný tlak větru. V takových podmínkách je Novo-Zip ideálním řešením.
V AUTOMOBILBRANCHE výrobní linky často vedou z jedné haly do sousední. Rychloběžná vrata pomáhají udržovat klima v halách a pomáhají šetřit energii, zároveň oddělují jednotlivé prostory od sebe, takže se nemůže šířit prach, nečistoty a hluk. Rychloběžná vrata jsou integrována do systému řízení procesů, aby byla zajištěna nepřerušovaná výroba.
Díky inteligentním řídicím systémům od společnosti Novoferm lze každé dveře přizpůsobit jakékoli situaci.
CONTROL
MAGIC SWITCH | Řídicí jednotka
Ovládání Magic Switch funguje jako bezdotykové tlačítko.
To je důležité zejména v prostředí, kde je důležitá hygiena, například v potravinářském průmyslu.
| max. Fläche (B × V) | 20,25 m² |
| max. Breite | 4 500 mm |
| max. Höhe | 4.500 mm |
| Windlastbeständig bis min. [* mit WindLoad Optimiser] | 11 Bft |
| max. Windlastklasse nach EN 12424 | 3* |
| Öffnungsgeschwindigkeit mit Frequenzregler | 2,0 m/s |
| Schließgeschwindigkeit mit Frequenzregler | 0,5 m/s |
| Behangstärke | 1,0 mm |
| Behanggewicht, třída M2 | 900 g/m² |
| Behanggewicht (volitelně) | 1.050 g/m² |
| Eignung als Außentor | ja |

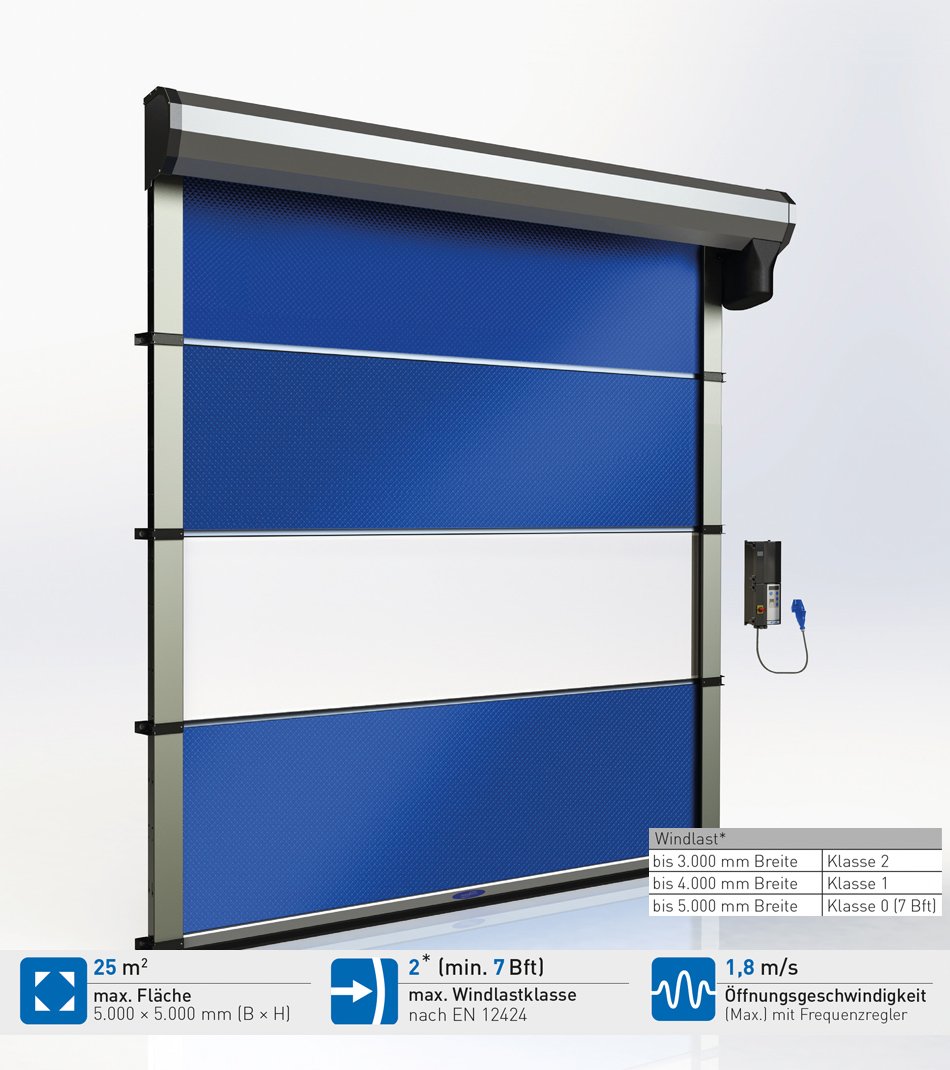

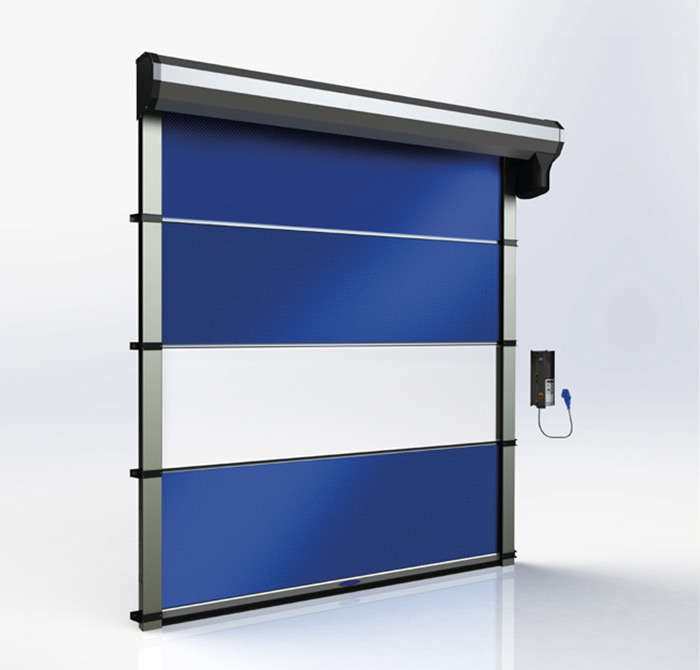

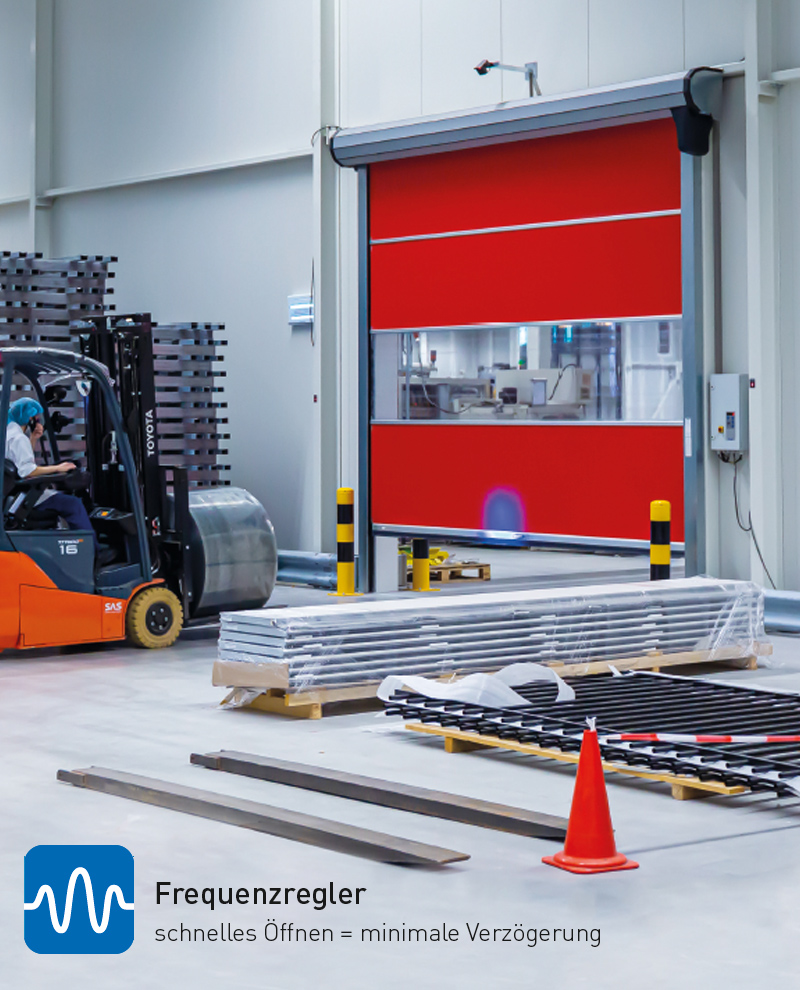

Podrobnosti Silný
Podrobnosti Silný
VZHLED A VÝKON V DOKONALÉ HARMONII
SPEEDROLLER STRONG byl speciálně vyvinut pro vysoké rychlosti a intenzivní používání.
Ideální pro rychlý průchod osob a zboží, a to i při silném náporu větru. Vhodný pro otvory do 25m2.
Vyztužovací profily zajišťují dodatečnou stabilitu.
Díky rychlosti otevírání 1,8 m/s jsou tato vrata praktickým řešením i při silném provozu a velkých průchodech.
Ideální pro rychlé a rozsáhlé výrobní procesy, kde nelze tolerovat prostoje.
APLIKACE
- Distribuční centra
- Sklady
- Velké průmyslové haly
Těžký průmysl
VLASTNOSTI
- Odolnost proti větru do min. 7 Bft (5 000 × 5 000 mm) Třída větru 2 podle EN 12424 (do šířky 3 000 mm)
- RYCHLÉ otevírání a zavírání, a to velmi často: v tom spočívá síla systému SpeedRoller STRONG.
- MAXIMÁLNÍ spolehlivost za všech vnitřních podmínek
- ZVUKOVÁ IZOLACE: Snížení hluku díky dodatečné zvukové izolaci na navíjecím hřídeli.
- ŽÁDNÝ VZDUCH: kartáčové těsnění v dráze a zavírací hrana s pryžovým těsněním.
- BEZPEČNOST : standardně se světelnou mřížkou, volitelně se zavírací hranou FlexEdge

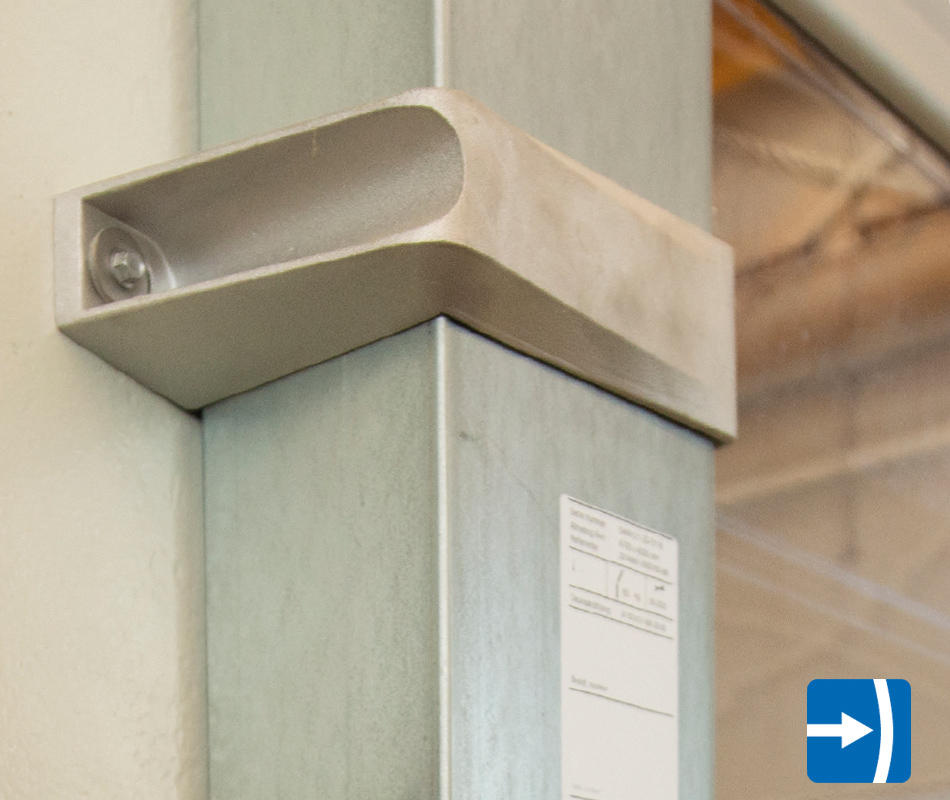

ROBUSTNÍ: díky WindLoad Optimiser je model Strong ještě stabilnější při vysokém zatížení větrem.
BARVY
Standardně je k dispozici v následujících barvách RAL:
Volitelně je k dispozici s 1,2 mm dveřní clonou v následujících barvách RAL:
Boční vodicí lišty a kryt jsou volitelně k dispozici v libovolné standardní barvě RAL. 1) volitelné * V závislosti na konfiguraci
Možnosti
PŘÍKLADY POUŽITÍ
Ve VELKÝCH SKLADECH mohou systémy vytápění nebo úpravy vzduchu vytvářet tlakový rozdíl oproti sousedním místnostem nebo venkovnímu vzduchu.
Každé dveře ve skladu musí být schopny odolat obrovskému zatížení větrem, které vzniká, když tlak vzduchu nahromaděný ve skladu uniká relativně malým dveřním otvorem.
Plná sekční vrata to sice dokážou, ale otevírají a zavírají se pomalu. V důsledku toho dochází k velkým tepelným ztrátám, které zase způsobují silný průvan a zbytečně zpomalují výrobní proces.
V takových situacích je ideálním řešením SpeedRoller Strong!
LOGISTICKÉ SLUŽBY jsou obzvláště efektivní, pokud může doprava mezi jednotlivými halami probíhat rychle a hladce. Pomocí vhodných kontrolních prvků je možné přesně určit, kdo smí projít kterou bránou a kdo ne. Tímto způsobem je provoz nejen rychlý a plynulý, ale také vysoce strukturovaný. Jen tak můžete přesně řídit tok zboží v budově a dále tak zvyšovat efektivitu.

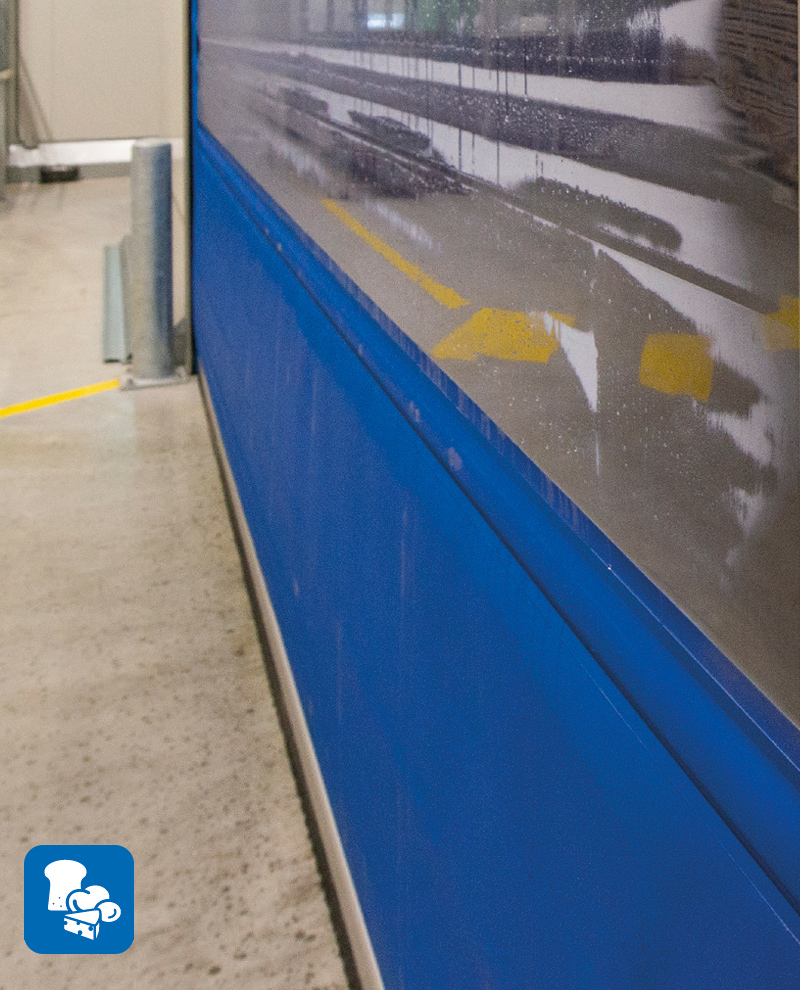

V POTRAVINÁŘSKÉM PRŮMYSLU jsou vyžadovány rychlé, spolehlivé a hygienické dveře. V takových situacích jsou vrata SpeedRoller Strong dokonalým řešením: rychlá díky volitelné frekvenční regulaci, spolehlivá díky robustní nosné konstrukci s přídavnými výztužnými profily, hygienická díky volitelným pojezdům z nerezové oceli, zapouzdřeným závěsům a těsněním odolným proti plísním.
CONTROL
| max. plocha (š × v) | 25 m² |
| max. šířka | 5 000 mm |
| max. výška | 5 000 mm |
| Odolnost proti zatížení větrem do min. [* s WindLoad Optimiser] | 7 Bft |
| Max. třída zatížení větrem podle EN 12424 | 2* |
| Rychlost otevírání s regulátorem frekvence | 1,8 m/s |
| Rychlost zavírání s regulátorem frekvence | 0,5 m/s |
| Rychlost otevírání/zavírání se standardní regulací | 1 m/s |
| Tloušťka clony (standardní/optimální) | 0,7 / 1,2 mm |
| Hmotnost clony (standardní/optimální) | 680 / 1400 g/m² |
| Vhodnost jako vnější dveře | ne |
Technologie a podrobnosti
Technická data - Rychloběžná rolovací vrata pro vnitřní použití
Technická data - Rychloběžná rolovací vrata pro vnitřní použití
popis | jednotka | PRIME | Prime-XF | Strong-E | Strong-FV | Strong | NovoZip | |
Regulace rychlosti | Standardní ovládání | otevřeno v m/s (cca) | 1 | 1 | 1 | |||
zavřít v m/s (přibližně) | 1 | 1 | 1 | |||||
| Řízení pomocí frekvenčního regulátoru | otevřeno v m/s (cca) | 1,5 | 1,8 | 1,8 | ||||
zavřít v m/s (přibližně) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |||
| Bezpečnost | EN 13241 | ● | ● | ● | ● | ● | ● | |
| Odolnost proti větru | Minimální hodnota, v Bft | [s WindLoad Optimiser] | 3 [7] (- 61 km/h) | 3 [7] (- 61 km/h) | 8 (- 74 km/h) | 7 (- 61 km/h) | 7 (- 61 km/h) | 11 (- 117 km/h) |
| Třída zatížení větrem | max. podle EN 12424 | Třída 0 | Třída 0 | Třída 0 | Třída 1 (B ≤ 3 m) | Třída 2 (B ≤ 3 m) | Třída 3 | |
Velikost dveří | Šířka | v mm, max. | 3.500 | 3.500 | 3.000 | 5.000 | 5.000 | 4.500 |
| Výška | v mm, max. | 3.500 | 3.500 | 3.500 | 5.000 | 5.000 | 4.500 | |
| Max. plocha | v m², max. | 12,25 | 12,25 | 9 | 25 | 25 | 20,25 | |
Celková velikost bez požadovaných montážních vůlí | Šířka strany pohonu | světlá šířka + mm | 300 | 300 | 300 | 300 | 300 | 310 |
| Šířka nosné strany | světlá šířka + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| Výška | Světlá výška + mm | 410 | 410 | 410 | 410 | 410 | 500 | |
| Hloubka | od stěny, v mm | 325 | 325 | 325 | 325 | 325 | 370 | |
| Šířka s ochranným krytem, strana pohonu | světlá šířka + mm | 410 | 410 | 410 | 410 | 410 | 310 | |
| Šířka s ochranným krytem, strana ložiska | světlá šířka + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| Výška s ochranným krytem | Světlá výška + mm | 460 | 460 | 460 | 460 | 460 | 500 | |
| Hloubka s ochranným krytem | od stěny, v mm | 430 | 430 | 430 | 430 | 430 | 370 | |
| Řídicí jednotka T100R, plastové pouzdro [400 V, 3L + N + PE, IP65] | Š × V × H = 219 × 256 × 117 mm | ● | ● | ● | ● | |||
| velká řídicí jednotka T100R FU, 1,5 kW [230 V, L+ N + PE, IP65] | Š × V × H = 219 × 550 × 117 mm | o | ● | o | o | o | ||
| velká řídicí jednotka T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | Š × V × H = 300 × 600 × 160 mm | |||||||
| GFA TS971 | Š × V × H = 155 × 386 × 90 mm | ● | ||||||
| GFA TS981 | Š × V × H = 190 × 300 × 115 mm | o | ||||||
| EasyRepair | ruční zatahování | o | o | o | o | |||
| Vlastní oprava | Automatické zatažení (samooprava) | ● | ||||||
Dveřní clona | Tloušťka průhledných částí | 0,8 / 20 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm |
| Tloušťka barevné plastové dveřní clony | 0,7 / 1,0 / 1,2 mm | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 1,0 mm | ||
| Tloušťka izolačních profilů | 40 mm | |||||||
Vodicí materiál/povrchová úprava | Ocel, pozinkovaná/práškově lakovaná | ● / - | ● / - | ● / - | ● / - | ● / - | ● / - | |
| Nerezová ocel (304), leštěná | o | o | o | o | o | o | ||
| Lakováno/práškově lakováno v barvě RAL dle požadavků zákazníka. | o | o | o | o | o | o | ||
Pohonná a řídicí jednotka | Elektronické koncové spínače DES | ● | ● | ● | ● | ● | ● | |
| Napájení | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | ||
| Pojistka | 16 A, pomalu plovoucí | 16 A, pomalá pojistka | 16 A, pomalá pojistka | 16 A, pomalu foukaná | 16 A, pomalý | 16 A, pomalý | ||
| Hlavní vypínač | o | o | ● | o | o | o | ||
| Spínač nouzového zastavení | o | o | o | o | o | o | ||
| Detekce směru otevírání dveří | Světelná mřížka | ● | ● | ● | ● | ● | ● | |
Světelná závora + bezpečnostní uzavírací hrana | o | o | o | o | o | o | ||
Radarový detektor | o | o | o | o | o | o | ||
Nouzové otevření | Klika | ● | ● | ● | ● | ● | ● | |
| Tažný řetěz | o | o | o | o | o | o | ||
| UPS, 230 V | pouze s frekvenčním regulátorem 230 V | o | o | o | o | o | o | |
| ● = standardní verze o = volitelná verze | ||||||||
Montáž
Jak se instalují vysokorychlostní rolety Novoferm?
Následující videa ukazují montáž vysokorychlostních rolet Novoferm krok za krokem. Videa jsou určena pouze jako doplněk k návodu k instalaci, obsluze a údržbě. Nenahrazují odbornou instalaci provedenou kvalifikovaným a vyškoleným personálem.
MONTÁŽ VYSOKORYCHLOSTNÍ ROLETY SILNÉ
Kliknutím na animaci vlevo si můžete prohlédnout vizuálně atraktivní ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu Speedroller Strong.
Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních roletových vrat Novoferm najdete na kanálu Novoferm na YouTube:
https://www.youtube.com/NovofermVideos
MONTÁŽ VYSOKORYCHLOSTNÍ ROLETY PRIME
MONTÁŽ VYSOKORYCHLOSTNÍ ROLETY PRIME
Kliknutím na animaci vlevo získáte názornou ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu modelu NovoSpeed Prime.
Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních roletových vrat Novoferm naleznete na kanálu Novoferm YouTube:
https://www.youtube.com/NovofermVideos
Montáž kolečka Speedroller NovoZip
MONTÁŽ VYSOKORYCHLOSTNÍCH ROLETOVÝCH VRAT NOVOZIP
Kliknutím na animaci vlevo získáte názornou ukázku instalace vysokorychlostních roletových vrat Novoferm na příkladu rychloběžného válce NovoZip.
Podrobné animace / videa o výhodách, instalaci a programování vysokorychlostních rolet Novoferm naleznete na kanálu Novoferm YouTube:
https://www.youtube.com/NovofermVideos
Vzbudili jsme váš zájem?
Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm nabízejí odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.
Rádi vám pomůžeme.
