DŘEVĚNÁ SEKČNÍ GARÁŽOVÁ VRATA

ZCELA PODLE VAŠICH PŘEDSTAV: DVEŘE Z MASIVNÍHO DŘEVA

Máte rádi přírodu nebo v ní dokonce žijete? Stavěli jste v typickém regionálním venkovském stylu? Nebo byste rádi doplnili svou moderní architekturu o přírodní kontrapunkt?

Pak jsou dveře z masivního dřeva Novoferm typ Holz 45 tou správnou volbou. Na pozorovatele zapůsobí kouzlem rostlé vitality a dodají vaší garáži kvalitní rustikální nádech. Žádná dvě zrna nejsou stejná a navzdory moderním technickým pomůckám pro zpracování je každá brána Novoferm z masivního dřeva stále ručně vyráběná.

Brány z masivního dřeva Všechny brány z masivního dřeva jsou vyrobeny ze tří vrstev severského smrku nebo pěti vrstev okoumé slepených do vodotěsných vícevrstvých desek.

Dveře z masivního dřeva zeseverského smrku nebo okoumé Novoferm se vyrábějí pouze z pečlivě vybraného severského smrku a afrického dřeva okoumé.

Pohon NovoPort, kterýje k dispozici pouze u společnosti Novoferm a který je kompatibilní s inteligentními domácnostmi, se nemontuje na strop a nabízí mnoho výhod (integrovaný otvírač dveří, jednoduchá instalace,...).

Přehled vašich plusových bodů

Pro soukromé garáže o šířce 2 250 až 5 000 mm.
Vysoká kvalita se zárukou 5 let (Made in Germany)
Vynikající plynulý chod, maximální životnost a stabilita díky extrémně odolné a robustní konstrukci odolné proti zkroucení.
Odolnost proti vloupání testovaná TÜV (bez doplňků, jako jsou křídlové dveře, nouzové otevírání, okno atd.)

Osobní bezpečnost díky ochraně proti přiskřípnutí prstů uvnitř i vně (podle DIN EN 12604).
Funkční bezpečnost a snadná obsluha díky stabilnímu hřídeli s torzní pružinou s oboustrannou ochranou proti zlomení pružiny
Vyrobeno z pečlivě vybraného severského smrku nebo afrického dřeva okoumé
K dispozici jako automatický, patentovaný pohonný systém NovoPort s vysokou úrovní pohodlí

POVRCHOVÉ ÚPRAVY DŘEVA A NÁBYTKU

DŘEVĚNÉ DVEŘE V PŘÍRODNÍM PROVEDENÍ SE STRUKTUROU NEBO S RELIÉFEM NA MÍRU

PŘÍRODNÍ SE STRUKTUROU

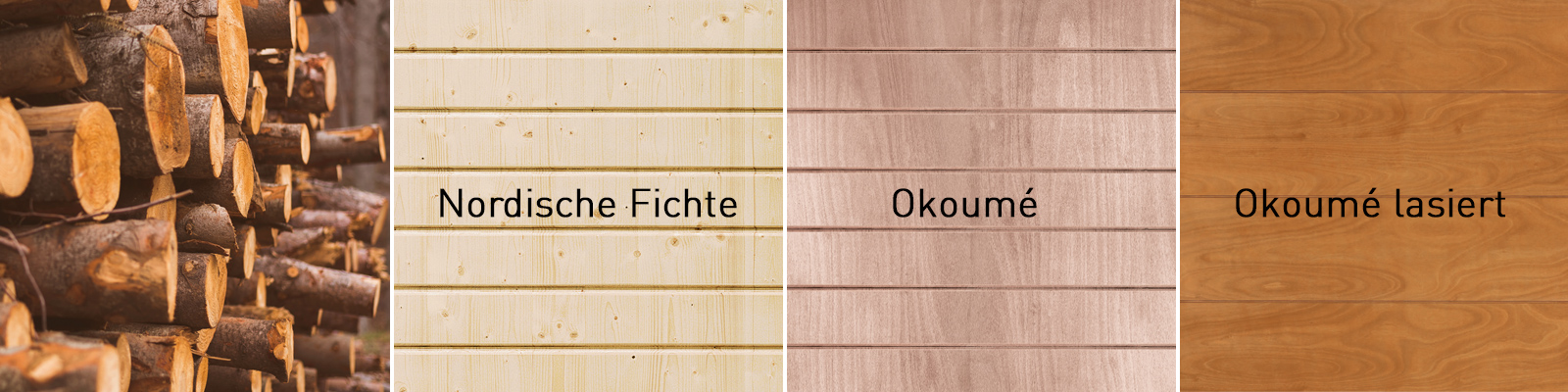

Dveře Novoferm z masivního dřeva se vyrábějí pouze z pečlivě vybraného severského smrku nebo afrického okoumé. Smrk zaujme svou příjemnou světlou barvou a převážně rovnou kresbou. Okoumé září světle červenohnědou barvou, která na slunečním světle tmavne.
Veškeré dřevo pochází z kontrolovaných, obnovitelných stromových porostů.

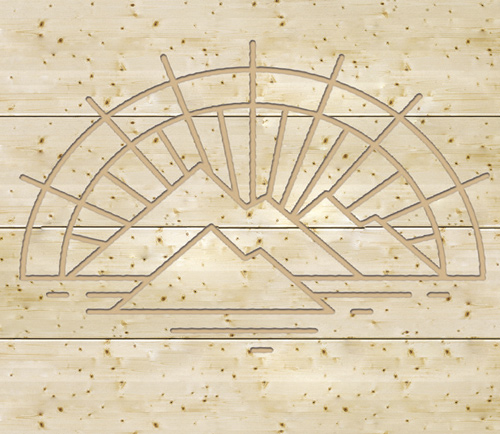

... NEBO RAŽBA NA MÍRU

Přestože každá brána z masivního dřeva je již přírodně vypěstovaným unikátem, můžete náš model brány "Berlin" doplnit o vlastní osobité prvky.

Ať už se jedná o vzor typický pro tento region, vaše iniciály, rodinný erb nebo obraz umělce - jednoduše nám poskytnete svůj návrh a my jej umělecky přeneseme na vaši bránu.

Na motivu obrázku je zobrazeno:Model Berlín. Design na míru

PŘEHLED DVEŘÍ Z MASIVNÍHO DŘEVA

Všechny dveře z masivního dřeva jsou vyrobeny ze tří vrstev severského smrku nebo pěti vrstev okoumé slepených do voděodolných vícevrstvých desek. Před instalací je nutné provést povrchovou úpravu (s výjimkou továrně lakovaného okoumé), aby byly dveře dlouhodobě chráněny před povětrnostními vlivy.

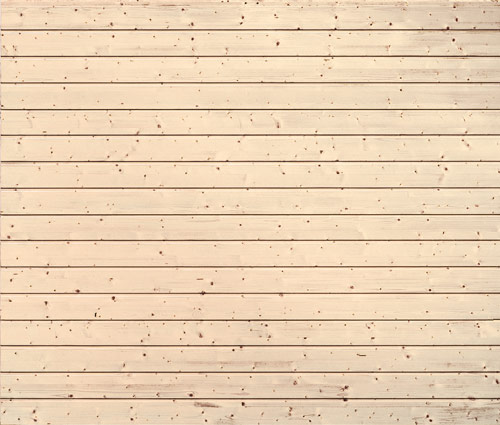

Model London bez tovární úpravy

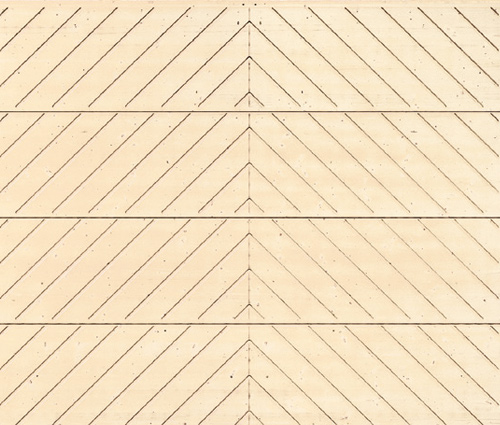

Model Amsterdam bezbarvý glazovaný

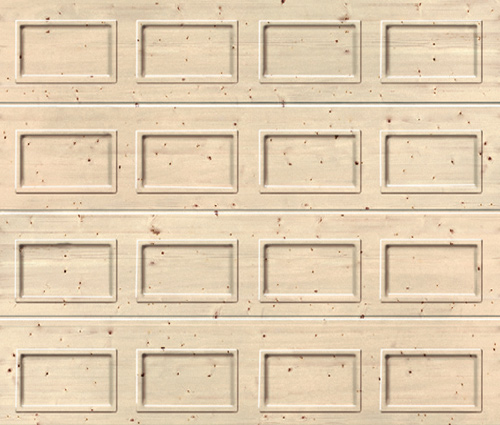

Model Madrid bezbarvý glazovaný

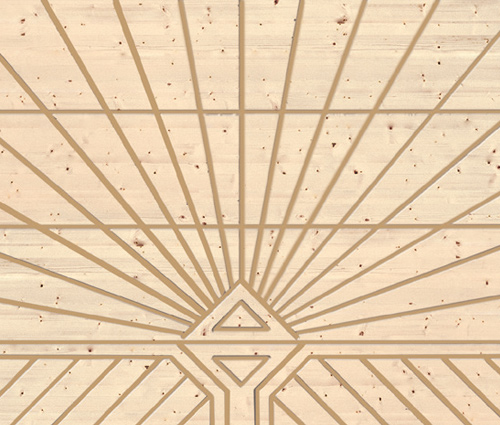

Model Paris bezbarvý glazovaný

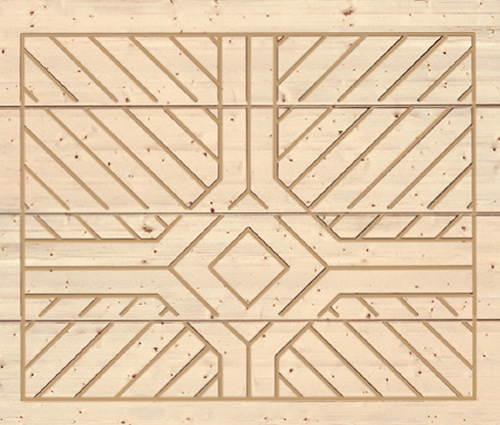

Model Rome bezbarvý glazovaný

BRÁNY S MŘÍŽEMI

DVEŘNÍ KLIKY V PLASTOVÉM A NEREZOVÉM PROVEDENÍ

potaženéplastem, v preferované barvě nebo barvě RAL

potaženéplastem, v preferované barvě nebo barvě RAL

potaženéplastem, v preferované barvě nebo barvě RAL

Nerezová ocel

Shodné dveřní kliky jsou k dispozici ve všech 16 barvách Super-Color a RAL podle vašeho výběru.

HLINÍKOVÉ KLIKY DVEŘÍ

Stříbrně eloxovanýhliník

Hliník nikl stříbrně eloxovaný

Hliníkeloxovaný v barvě mosazi

Hliník s rustikálním texturovaným efektem

Hliník Dopravní bílá

VNĚJŠÍ OSVĚTLENÍ GARÁŽE

Aby byla vaše garážová vrata správně osvětlena i po západu slunce - a aby se k nim nedostaly nepovolané osoby - doporučujeme sadu osvětlení LED. Vytváří vzrušující dialog s ostatními zdroji světla, např. osvětlenými okny, a dotváří celkovou architekturu vašeho domu. V závislosti na šířce dveří se osvětlovací sada skládá ze čtyř, šesti nebo osmi LED diod, které jsou rovnoměrně rozmístěny po celé šířce dveří v dráze ve tvaru písmene "U".

Lze ji ovládat buď pomocí ručního vysílače, který používáte i k ovládání pohonu, prostřednictvím samostatného časového spínače nebo detektoru pohybu.

ŠETŘÍ MÍSTO A ENERGII

Plochá sada LED osvětlení v barvě hliníku (40 x 20 mm) se instaluje pod nadpraží garáže a šetří tak místo, takže zůstává zachována téměř celá světlá výška. LED diody s dlouhou životností zajišťují velmi jasné osvětlení s minimální spotřebou energie.
V závislosti na šířce vrat lze osvětlovací jednotky na obou stranách snadno zkrátit, aby bylo dosaženo přesně symetrického osvětlení vrat.

PŘEHLED VAŠICH VÝHOD

Rovnoměrné rozložení po celé šířce dveří: 4, 6 nebo 8 LED diod pro šířku dveří až 3 000, 4 000 nebo 5 000 mm.
Možnost samostatného spínání nezávisle na funkci pohonu
Dostupné délky: 3 m, 4 m a 5 m - v případě potřeby lze zkrátit!
Vrata a světlo lze ovládat jedním ručním vysílačem
Osvětlení volitelně s pohybem vrat nebo bez něj

Jasné osvětlení s nízkou spotřebou energie
Osvětlení chráněné proti povětrnostním vlivům
Prostorově úsporná instalace pod nadpraží garáže
Dlouhá životnost díky technologii LED
Včetně síťového transformátoru 230 V/12 V
Eloxovaný hliník

OTEVÍRÁNÍ GARÁŽOVÝCH VRAT S ELEKTRICKÝM POHONEM

Společnost Novoferm doporučuje koupit garážová vrata společně s otvíračem garážových vrat, protože každý, kdo si dnes kupuje nová garážová vrata, chce, aby nejen dobře vypadala, ale také aby se snadno otevírala. S elektrickým pohonem zvýšíte úroveň komfortu své garáže stisknutím tlačítka a eliminujete nepříjemnosti - stačí kliknout na rádiový ovladač nebo ovládat pomocí aplikace.

Všechny pohony Novoferm jsou testovány v kombinaci s vraty Novoferm. To zaručuje maximální funkční spolehlivost a životnost.
A díky praktickému nouzovému otevírání se vždy dostanete dovnitř, i když vypadne proud.

Výběr otevíračů garážových vrat

Vyberte si elektrický pohon vrat:

Rychlostní pohon ^NovoPort® pro sekční vrata, boční montáž

Pohony Novomatic pro sekční a výklopná vrata, stropní montáž

Pohon pro rolety, boční montáž

PŘÍSLUŠENSTVÍ PRO POHONY

Součástí požadovaného vybavení je také správné příslušenství. Protože lidé mají různá přání a protože konstrukční podmínky garážových nebo posuvných vrat nejsou vždy stejné, nabízíme rozsáhlý sortiment příslušenství, kterým můžete naše systémy vybavit podle svých individuálních požadavků.

Ovládání dveří prostřednictvím aplikace / Snadná integrace do standardních systémů SmartHome

Příslušenství pro pohony vrat - dálkové ovladače, tlačítka, světelné závory, LED světelné pásky,...

TECHNOLOGIE A PODROBNOSTI

VOLITELNÁ TECHNOLOGIE NAPÍNACÍCH PRUŽIN

Naše sekční vrata Premium jsou k dispozici buď se systémem svislých tažných pružin (vertikální tažná pružina), nebo se stabilními torzními pružinami. V porovnání s našimi sekčními garážovými vraty s izolací 20 mm jsou naše vysoce kvalitní sekční vrata Premium s izolací 45 mm a naše sekční vrata Premium Plus s obzvláště vysokou izolací a celkovou tloušťkou profilu 70 mm (do velikosti 3 000 x 2 750 mm (š x v))* za malý příplatek k dispozici s hřídeli s torzními pružinami s bezúdržbovou ochranou proti zlomení pružiny testovanou podle normy DIN EN 12604. Všechna větší provedení jsou standardně k dispozici s našimi torzními pružinovými hřídeli.
To zajišťuje, že vrata bezpečně drží i v případě prasknutí pružiny a lze je opět posunout nahoru.

* Platí pro verze s povrchovou úpravou dřeva. Pro hladké povrchy do velikosti 3 000 x 2 500 mm.

PODROBNOSTI O JARNÍCH TECHNIKÁCH

VERTIKÁLNÍ NAPÍNACÍ PRUŽINA - IDEÁLNÍ TAKÉ PRO RENOVACE

Sekční garážová vrata iso 20 a iso 45 o šířce až 3 000 mm a výšce 2 500 mm (hladká) nebo 2 750 mm (dřevěná) jsou k dispozici se systémem svislých tažných pružin. U modelu iso 70 je to možné pouze do šířky 3 000 mm (šířka) a výšky 2 375 mm (výška).

Díky šířce dorazu pouhých 80 mm na každé straně jsou tato vrata ideální i pro renovační projekty.

1. vychylovací kladka s ochranou proti záběru Ocelová lana vedou svisle do úhlového rámu přes vychylovací kladky s ochranou proti záběru, namontované na kuličkových ložiskách, s držákem kladky ve tvaru U. Tím se na rozdíl od torzní pružiny vpředu šetří místo na výšku.

2. Držák lana Nový držák lana s držákem ocelového lana zajišťuje bezpečný chod lan v úhlovém rámu, aniž by se dotýkala izolované části. Samostatné vedení křídla vrat zajišťuje optimální polohu zavírání křídla vrat.

3. Integrované upevnění ozubeného řemene Koncový díl formy obsahuje bezpečné upevnění bezúdržbového ozubeného řemene NovoPort®.

4. Sestava více napínacích pružin U vrat s napínacími pružinami: Pružina se nastavuje na horním konci sestavy pružin. Svislé napínací pružiny umožňují malou montážní hloubku a vyžadují málo místa.

5. ^NovoPort® - jedinečný a flexibilní Systém obsluhy^NovoPort® zajišťuje maximální pohodlí při obsluze a instalaci. Motor není připevněn ke stropu jako běžné pohony, ale je jednoduše integrován do boční kolejnice vrat - vpravo nebo vlevo, v závislosti na stavebních podmínkách.

6. Ochrana proti přiskřípnutí prstů Konstrukce sekcí a závěsů zabraňuje přiskřípnutí křídla vrat již od samého počátku - z vnitřní i vnější strany.

7. Ochrana proti zachycení prstů a vnitřní vedení kabelů Šikmé rámy do značné míry zabraňují zachycení prstů mezi dveřním křídlem a rámem. Vnitřní závěsná lanka minimalizují riziko poranění a zajišťují maximální funkční bezpečnost.

Torzní pružinové hřídele pro iso 45

Naše vysoce kvalitní sekční vrata iso 45 a iso 70 jsou k dispozici (až do velikosti 3 000 x 2 750 mm (š x v))* s torzními pružinovými hřídeli s bezúdržbovou ochranou proti prasknutí pružiny testovanou podle DIN EN 12604 za malý příplatek.

Všechna větší provedení jsou standardně k dispozici s našimi torzními pružinovými hřídeli.
To zajišťuje, že vrata bezpečně drží i v případě prasknutí pružiny a lze je opět posunout nahoru.

* Platí pro verze s povrchovou úpravou dřeva. Pro hladké povrchy do velikosti 3 000 x 2 500 mm.

Přehled výhod

Jednoduchá instalace s nízkou celkovou výškou
Jednoduché nastavení pružiny
Kratší vodorovné lišty (menší nároky na prostor)
Rychlá a snadná instalace systému ^NovoPort®

Standardně nízký požadavek na nadpraží
Systém svislých tažných pružin pro sekční vrata iso 45 a iso 70 je navíc levnější než varianta s torzní pružinou.

NORMÁLNÍ VELIKOSTI - SNIŽOVÁNÍ PRAVÉ NAPÍNACÍ PRUŽINY

NORMÁLNÍ VELIKOSTI - PRAVOSTRANNÁ TAŽNÁ PRUŽINA (PRAVOSTRANNÁ PRUŽINA, VELKÁ PRUŽINA, VELKÁ PRUŽINA (VČETNĚ MICROLINE), KAZETA OPTIQUE)

Standardní velikost
Velikost objednávky (BMR)	Maximální rozměr otvoru ve stěně/rozměr otvoru v garáži	Vnější rozměr rámu (RAM)	Vnitřní rozměr garáže (GIB)	Montážní hloubka (EBT)	Výška stropu (DH)	Světlá výška (LDH)
Šířka x výška	Šířka x výška	Šířka x výška	*(min.) (volitelně)**	Montážní hloubka (EBT)	(min.) Ruční provoz/ NovoPort®	Ruční ovládání (se svorkou)	Pohonná jednotka
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm).

RENOVAČNÍ VELIKOSTI - VERTIKÁLNÍ TAŽNÁ PRUŽINA

RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.

Se stávajícími dveřmi nahoru a dolů Novoferm K® / konkurenční značky			Nová velikost pro renovaci
Velikost objednávky (BMR)	Vnější rozměr rámu (RAM)	Volný prostor světlá výška (LDH)	Objednací rozměr (BMR)	Maximum rozměr otvoru ve stěně/ Rozměr otvoru garáže	Rozměr vnějšího rámu (RAM)	Vnitřní rozměry garáže (GIB)	Montážní hloubka (EBT)	Výška stropu (DH)	Světlá výška (LDH)
Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	*(min.) (volitelně)**	Montážní hloubka (EBT)	(min.) Ruční ovládání/ NovoPort®	Ruční ovládání (se svorkou)	Pohonná jednotka
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm).

VORNELIEGENDE TORSIONSFEDERWELLE (VL)

VODOROVNÁ PERLIČKA, VELKÁ PERLIČKA, VELKÁ ŽALUZIE (VČETNĚ MIKROLINKY), KAZETOVÝ VZHLED

Standardní velikosti
Objednaná velikost (BRM)	Maximální Rozměr otvoru ve stěně/ Rozměr otvoru garáže	Vnější rozměr rámu (RAM)	Instalační hloubka (EBT)	Vnitřní rozměr garáže (GIB)	Výška stropu (DH)	Světlá výška (LDH) Ocelové dveře		Světlá výška (LDH) Dřevěné dveře
Šířka x výška	Šířka x výška	Šířka x výška	Instalační hloubka (EBT)	*(min.) (volitelně)**	(min.) Ruční ovládání/ NovoPort®	Ruční ovládání (se svorkou)	Aktuátor	Ruční ovládání (se svorkou)	Pohonná jednotka
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	-	-
Počet profilů, výšky profilů a rozteče lišt se mohou lišit pro dřevo iso 45. *Při použití zesíleného úhelníkového rámu, hliníkové sady žaluziových rámů nebo montážních pomůcek (S-kotva, variabilní kotva rámu): nutných 90 mm na každé straně (GIB = BRB + 180 mm).

VELIKOSTI RENOVACE - HŘÍDEL PŘEDNÍ TORZNÍ PRUŽINY (VL)

RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.

Se stávajícími dveřmi nahoru a dolů Novoferm K® / konkurenční značky			Nová velikost pro renovaci
Velikost objednávky (BMR)	Vnější rozměr rámu (RAM)	Volný prostor světlá výška (LDH)	Objednací rozměr (BMR)	Maximum rozměr otvoru ve stěně/ Rozměr otvoru garáže	Rozměr vnějšího rámu (RAM)	Vnitřní rozměry garáže (GIB)	Montážní hloubka (EBT)	Výška stropu (DH)	Světlá výška (LDH)
Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	Šířka x výška	*(min.) (volitelně)**	Montážní hloubka (EBT)	(min.) Ruční ovládání/ NovoPort®	Ruční ovládání (se svorkou)	Pohonná jednotka
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm).

NORMÁLNÍ VELIKOST - ZADNÍ HŘÍDEL ZKRUTNÉ PRUŽINY (HL)

NORMÁLNÍ VELIKOSTI - ZADNÍ HŘÍDEL ZKRUTNÉ PRUŽINY (HL) - (VAGONOVÝ SRPEK, VELKÝ SRPEK, VELKÁ SKLUZNICE (VČETNĚ MICROLINE), KAZETA OPTIQUE)

Normgröße
Bestellmaß (BMR) Breite x Höhe	Maximales Maueröffnungsmaß/ Garagenöffnungsmaß Breite x Höhe	Rahmenaußenmaß (RAM) Breite x Höhe	Einbautiefe (EBT)	Garageninnenmaß (GIB) *(min.) (opt.)**	Deckenhöhe (DH) (min.) Handbetrieb/ NovoPort®	Lichte Durchfahrtshöhe (LDH) Stahltore		Lichte Durchfahrtshöhe (LDH) Holztore
Bestellmaß (BMR) Breite x Höhe		Rahmenaußenmaß (RAM) Breite x Höhe	Einbautiefe (EBT)	Garageninnenmaß (GIB) *(min.) (opt.)**		Handbetrieb (mit Klammer)	Antrieb	Handbetrieb (mit Klammer)	Antrieb
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

Rozměry pro renovaci - zadní torzní pružinový hřídel (HL)

RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.

Se stávajícími dveřmi nahoru a dolů Novoferm K®/ Konkurenční značky			Velikost nové renovace
Objednaná velikost (BRM)	Vnější rozměr rámu (RAM)	Volný prostor světlá výška (LDH)	Objednací rozměr (BRM)	Maximální rozměr otvoru ve stěně/ Rozměr otvoru garáže	Vnější rozměr rámu (RAM)	Vnitřní rozměr garáže (GIB)	Montážní hloubka (EBT)	Výška stropu (DH)	Světlá výška (LDH)
Šířka x výška	Šířka x výška	Šířka x výška	(min.)	Šířka x výška	Šířka x výška	*(min.) (volitelně)**	Montážní hloubka (EBT)	(min.) Ruční ovládání/ ^NovoPort®	Ruční ovládání (se svorkou)	Pohonná jednotka
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
Počet sekcí, výšky sekcí a rozteče per se mohou u dřeva iso 45 lišit. *Při použití zesíleného úhlového rámu, hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). Všechny rozměry v mm.

Montážní rozměry - střešní sekvenční kování pro TYP ISO 45

Montážní rozměry přední hřídele (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3,000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Instalační rozměry Zadní hřídel (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1875 1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3,000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Korespondenční barvy

Odpovídající barvy oken, průběžných střešních světlíků a hliníkových profilů pro dveře

Povrchy	Odpovídající barva
Zlatý dub	podobná RAL 8007
Tmavý dub	podobný RAL 8028
Mahagon	Smíšená barva
Winchester	podobná RAL 8001
Noční dub	podobná RAL 8022
Saténová bílá	podobná RAL 9016
Saténově šedá	Smíšená barva
Saténová tmavě šedá	podobná RAL 7016
Saténová okenní šedá	podobná RAL 7040
Saténová hnědá	podobná RAL 8014
Saténová černá	Smíšená barva

Montáž

Jak se instalují sekční vrata Novoferm?

Následující video ukazuje montáž sekčních vrat Novoferm krok za krokem. Videa jsou určena pouze jako doplněk k návodu k montáži, obsluze a údržbě. Nenahrazují odbornou montáž provedenou kvalifikovaným a vyškoleným odborným personálem.

INSTALACE AUTOMATICKÝCH SEKČNÍCH VRAT

Kliknutím na animaci vlevo si můžete prohlédnout montáž sekčních garážových vrat Novoferm na příkladu typu ISO 45 s pohonem Novomatic 563 S se svislou tažnou pružinou a jejich výhody ve vizuálně atraktivní podobě.

Podrobné animace / videa o výhodách, instalaci a programování sekčních garážových vrat Novoferm najdete na kanálu Novoferm YouTube:
https://www.youtube.com/NovofermVideos

Vzbudili jsme váš zájem?

Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm poskytují odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.

Rádi vám pomůžeme.

Kontaktujte nás Požádat o cenovou nabídku Objednat brožuru Žádost o plánovací dokumenty

Chtěli byste trochu víc?

Sekční vrata Evolution Premium

Máte nejvyšší nároky?
Chcete vždy dostat ze všeho to nejlepší? Sesekčními vraty Evolution premium získáte přesně to: nová vrata vám nabízejí maximální energetickou účinnost, bezpečnost, kvalitu a nejširší výběr povrchových úprav a barev v balení, které vám udělá radost. Sekční vrata Evolution premium s izolací 45 mm a tepelnou mezerou vám představíme podrobně: se všemi detaily, výhodami a možnostmi provedení.

Sekční vrata Premium iso 45 Evolution
