PRÉMIOVÁ SEKČNÍ VRATA EVOLUTION Z OCELI
SEKČNÍ VRATA S TLOUŠŤKOU 45 MM A OBZVLÁŠTĚ VYSOKOU IZOLACÍ.
Máte nejvyšší nároky?
Chcete vždy dostat ze všeho to nejlepší? Se sekčními vraty Evolution Premium získáte přesně to: nová vrata vám nabízejí maximální energetickou účinnost, bezpečnost, kvalitu a nejširší výběr povrchových úprav a barev v balení, které vám udělá radost.
Pak se rozhodněte pro sekční vrata Evolution premium s izolací 45 mm od společnosti Novoferm!
Prémiová vrata s tepelnou mezerou Sekční garážová vrata Novoferm v provedení 45 mm mají izolační jádro z tvrdé pěny o tloušťce 45 mm pro obzvláště vysokou tepelnou izolaci. V porovnání s vraty podobné řady (pouze od společnosti Novoferm) mají až o 17 % lepší izolační vlastnosti*.
Největší výběr motivů / barev Sekční vrata Novoferm Evolution Premium jsou k dispozici ve všech 5 provedeních s reliéfem, s mnoha povrchy a téměř ve všech moderních a koncových barvách RAL - aby ladila s architekturou vašeho domu.
Pohon NovoPort, kterýje k dispozici pouze u společnosti Novoferm a který je kompatibilní s inteligentními domácnostmi, se nemontuje na strop a nabízí mnoho výhod (integrovaný otvírač dveří, jednoduchá instalace,...).
Přehled vašich plusových bodů
- Pro soukromé garáže do šířky 5 500 mm
- Vysoká kvalita se zárukou až 10 let (Made in Germany)
- K dispozici téměř ve všech finálních lakovaných barvách a barvách RAL dle výběru, stejně jako pro všechny povrchy
- Harmonický vzhled: vnitřní strana vrat, profily a koncovky sekcí v dopravní bílé barvě. Vnější barva vrat již není na přechodu mezi vraty na vnitřní straně viditelná.
- Sekční vrata Evolution s až o 17 % lepší tepelnou izolací pro instalovaná vrata v sortimentu řešení vrat se srovnatelnou tloušťkou profilu.
- Velmi vysoká tepelná izolace díky dvoustěnné, tepelně oddělené sendvičové konstrukci o tloušťce 45 mm (hodnota tepelné izolace U(p) = 0,46 W/m² K.
- Možnost zabezpečení proti vloupání díky testovanému zabezpečení podle třídy odolnosti RC 2 (DIN/TS 18194:2020-07).
- Maximální osobní bezpečnost díky ochraně proti zachycení prstů uvnitř i zvenčí
- Pružinová technika volitelně se systémem vertikálních tažných pružin nebo s horizontálními torzními pružinovými hřídeli s oboustrannou ochranou proti zlomení pružiny
- Vysoká úroveň pohodlí díky otevírání garážových vrat s funkcí SmartHome a tichému chodu.
- K dispozici jako automaticky patentovaný systém pohonu NovoPort s vysokou úrovní pohodlí
TOR-MERKMALE UND HIGHLIGHTS

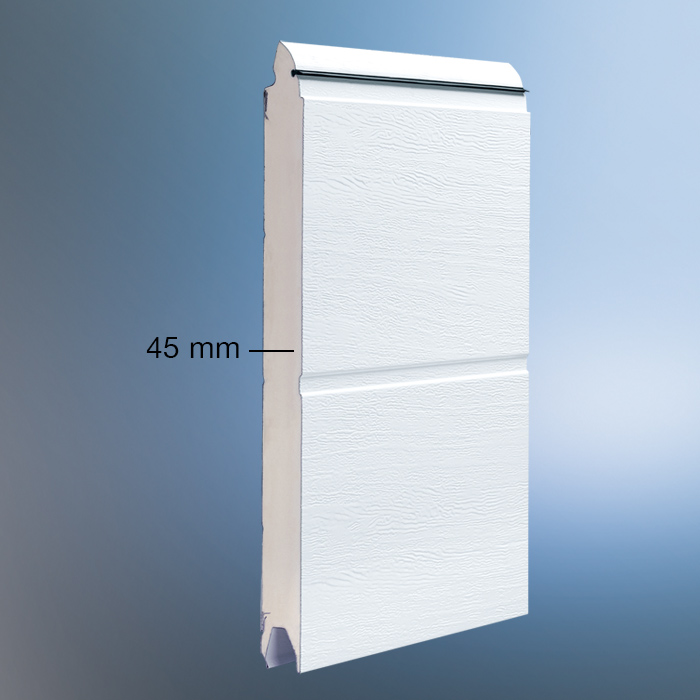

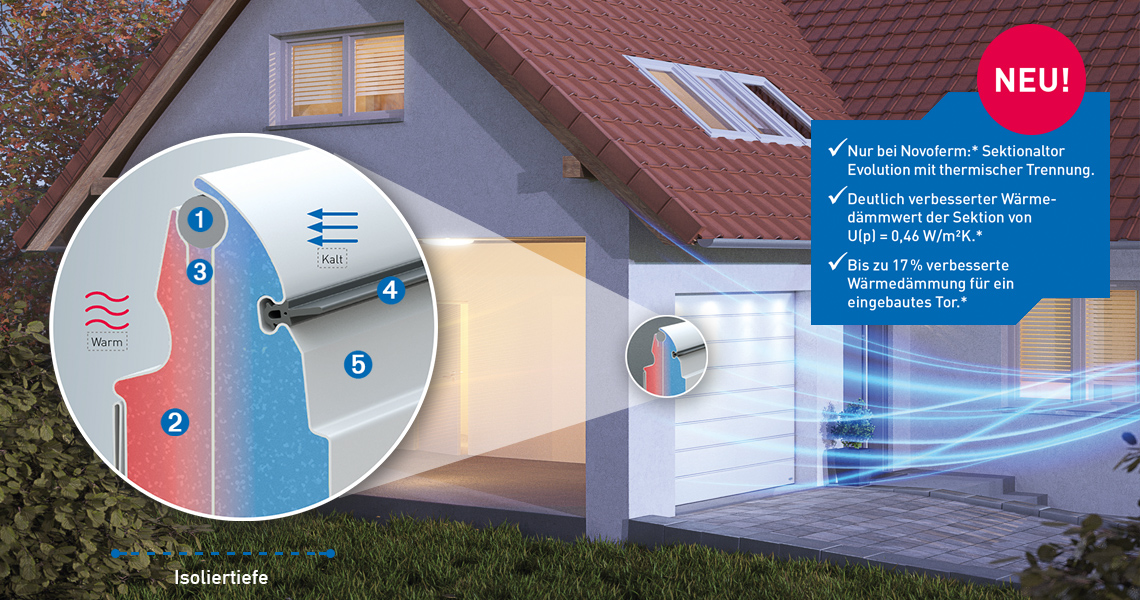

OBZVLÁŠTĚ VYSOKÁ TEPELNÁ IZOLACE DÍKY TEPELNÉ SEPARACI
(1) Přídavné těsnění v záhlaví oddílu.
(2) Nové optimalizované ocelové profily se vyrábějí výhradně ve dvoustěnné, tepelně oddělené sendvičové konstrukci o tloušťce 45 mm.
(3) Tepelné oddělení vnějšího a vnitřního pláště vrat. Tím se minimalizují tepelné ztráty.
(4) Dodatečné izolační těsnění mezi sekcemi pro ještě lepší tepelnou izolaci.
(5) Vysoce kvalitní vnější plášť s povrchovou úpravou v tisících barevných kombinací, povrchů a motivů.

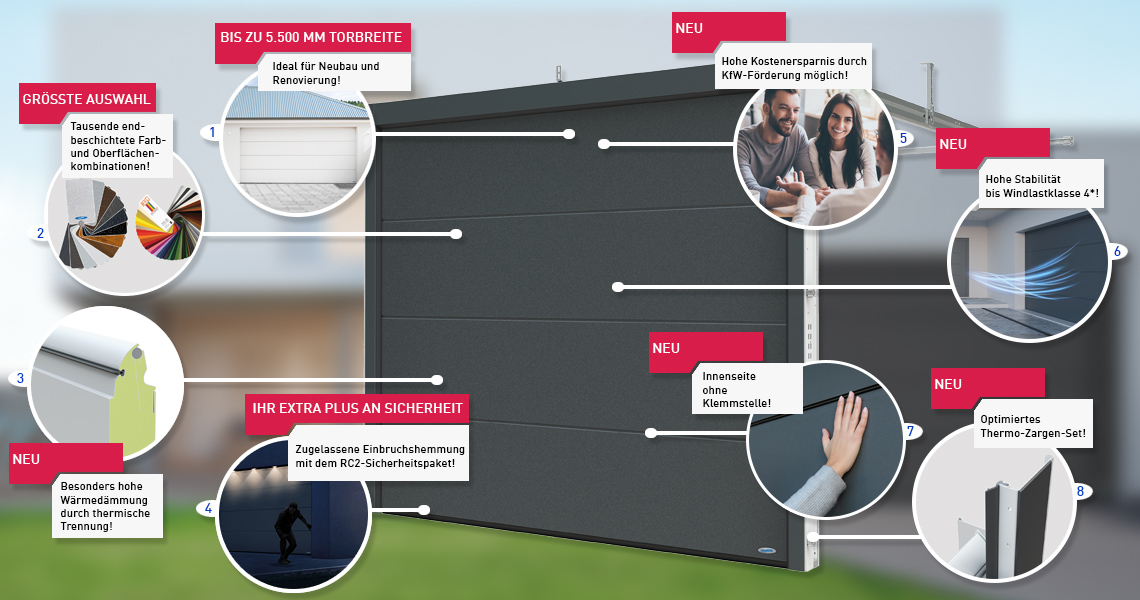

Nejdůležitější prvky exteriéru
(1) Pro moderní soukromé garáže do šířky 5 500 mm Sekční vrata Evolution Premium jsou ideální pro soukromé garáže a dvojgaráže do šířky 5,50 m pro novostavby a rekonstrukce.
(2) Největší výběr a rozmanitost prvků Vyberte si ze všech motivů, povrchů, barev (RAL dle vašeho výběru) a mnoha dalších prvků z nabídky Novoferm! Většina povrchů a barev je opatřena koncovou vrstvou. Díky tomu jsou méně citlivé na vnější vlivy.
(3) Novinka: dvoustěnné a tepelně optimalizované Nové, optimalizované ocelové profily jsou vyráběny výhradně ve dvoustěnné, tepelně oddělené sendvičové konstrukci o tloušťce 45 mm. Díky tomu dosahují v sortimentu dveřních řešení se srovnatelnou tloušťkou profilů mimořádně vysoké hodnoty tepelné izolace U(p) = 0,46W/m2K.
(4) Schválená odolnost proti vloupání s bezpečnostním balíčkem RC2 Se sekčními vraty Evolution Premium můžete svůj domov chránit ještě lépe: Vrata Premium jsou volitelně k dispozici ve verzi odolné proti vloupání s třídou odolnosti RC 2 podle normy DIN/TS 18194:2020-07.
(5) Novinka:Kvalita, která odolá času Kvalitní materiály, prvotřídní zpracování a sladěné komponenty charakterizují prémiová sekční vrata Evolution - samozřejmě "Made in Germany"! Vysoká kvalita výroby zaručuje vysokou stabilitu, která odolá zatížení větrem třídy 4 (144 km/h).
(6) Ochrana proti přiskřípnutí prstů uvnitř i vně Speciální konstrukce profilů a závěsů zabraňuje přiskřípnutí na křídle vrat již od samého počátku.
(7) Novinka: Sada termorámů v novém designu Nová optimalizovaná sada termorámů zlepšuje tepelnou izolaci až o 15 % (při instalaci za otvor) díky třístranné tepelné optimalizaci a dvojitému těsnění.
Tato hodnota výkonu závisí na motivu a velikosti dveří. Nová sada termo rámečků proto aktivně podporuje optimalizaci výkonové bilance celé budovy.

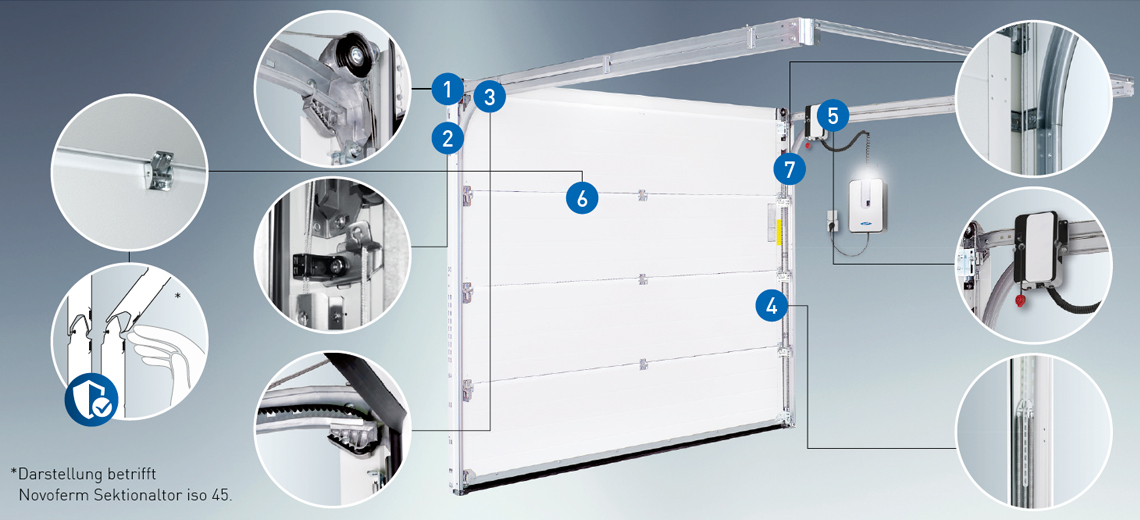

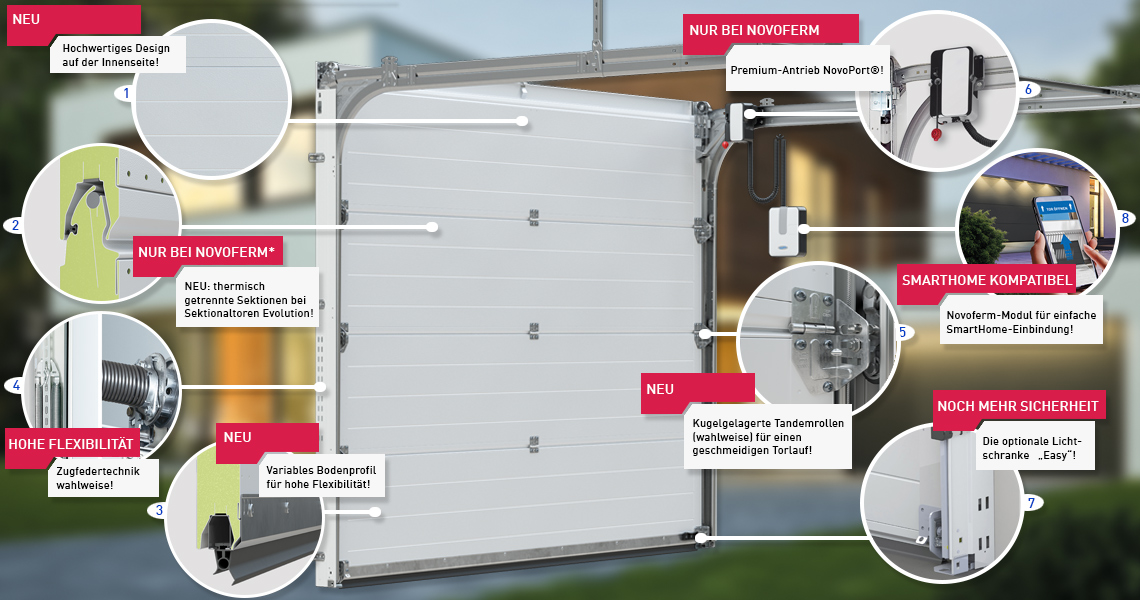

Nejdůležitější události
(1) Novinka: Harmonický vzhled vnitřní strany dveří Dveře Evolution Premium nabízejí vizuální zvýraznění díky harmonickému vzhledu vnitřní strany dveří. Povrchová úprava je v barvě dopravní bílá (podobná RAL 9016). Kromě profilů a koncovek sekcí v barvě RAL 9016 již není na vnitřní straně v místě přechodu dveří viditelná vnější barva dveří.
(2) Novinka: tepelné oddělení Exkluzivní, tepelně oddělené profily s izolačním jádrem z tvrdé pěny a dodatečným těsněním mezi profily zajišťují ještě lepší tepelnou izolaci*.
(3) Novinka: variabilní podlahový profil Nový podlahový profil na spodní hraně vrat vyrovnává drobné nerovnosti v podlaze až do 10 mm a díky drážkovaným otvorům zajišťuje vysokou flexibilitu při montáži.

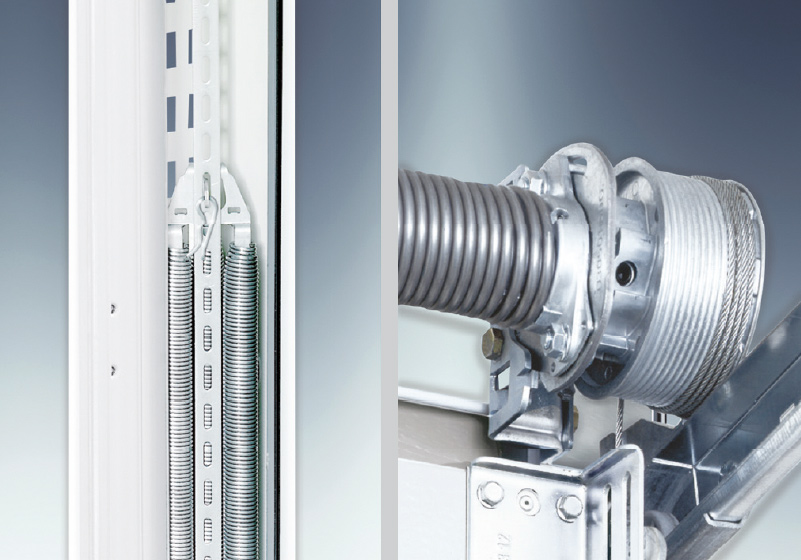

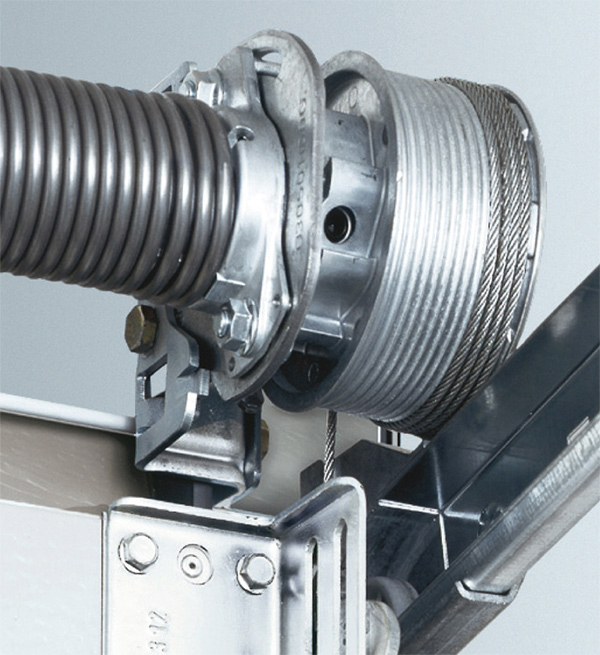

(4) Vysoká flexibilita: volitelná pružinová technika Vrata Evolution Premium lze vybavit buď balíčky více tažných pružin, nebo torzními pružinami. Svislé tažné pružiny umožňují nízkou montážní výšku (v kombinaci s nízkým nadpražím) a nabízejí mnoho možností tam, kde je omezený prostor. U velkých rozměrů jsou vrata vybavena torzními pružinovými šachtami, a to buď vpředu, nebo vzadu.
(5) Novinka: tandemové válečky s kuličkovými ložisky Vysoce kvalitní tandemové válečky s kuličkovými ložisky na přání zajišťují mimořádně hladký a rovnoměrný chod vrat.
(6) Pouze od společnosti Novoferm: pohon NovoPort® premium Systém pohonu NovoPort® s integrovaným vnitřním tlačítkem a zobrazením stavu vrat prostřednictvím ručního vysílače zajišťuje maximální pohodlí. Inovativní, flexibilní boční instalace, volitelně vpravo nebo vlevo, odstraňuje překážky při instalaci již od samého počátku. Strop tak zůstává volný.
(7) Ještě větší bezpečnost: fotobuňka "Easy". Volitelná bezpečnostní fotobuňka "Easy" detekuje překážky a osoby a v případě pochybností přeruší proces zavírání vrat.
(8) Kompatibilní se systémem SmartHome V kombinaci s novými moduly Novoferm WiFi umožňují garážová vrata Novoferm kompatibilní se systémem SmartHome snadnou integraci ovládací jednotky vrat do stávajícího systému SmartHome. Naše technologie je kompatibilní s běžnými systémy.
Funkce lze ovládat prostřednictvím aplikace nebo hlasového ovládání přes Amazon Alexa a Google Home**.
* V oblasti řešení dveří se srovnatelnou tloušťkou profilu. ** Hardware a funkce závisí na systémech, komponentech a uvolnění SmartHome.
HARMONICKÝ VZHLED VNITŘNÍ STRANY DVEŘÍ
HARMONICKÝ VZHLED VNITŘNÍ STRANY DVEŘÍ
Povrch vnitřní strany dveří má povrchovou úpravu v bílé barvě podobné RAL 9016. Kromě profilů a koncovek sekcí v barvě dopravní bílá, podobné RAL 9016, není na vnitřní straně u přechodu vrat již viditelná vnější barva vrat.
Obrázek vpravo ukazuje jednotný barevný gradient na vnitřní straně nových sekčních vrat EVOLUTION ISO 45 Premium na příkladu čelní části v porovnání s běžnými řešeními vrat.

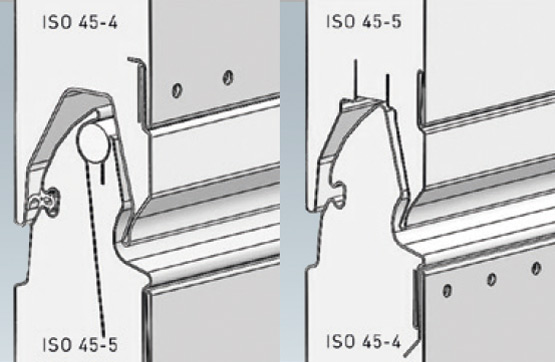

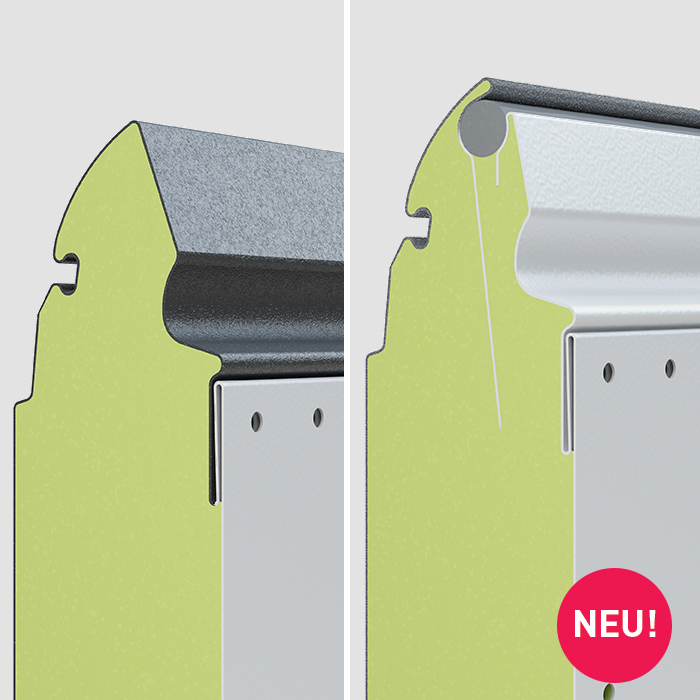

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5
SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5
Nové, tepelně oddělené sekce jsou kompatibilní se sekcemi ISO 45 předchozí řady.
Zpětná kompatibilita je zaručena díky osvědčené geometrii sekcí ISO 45.

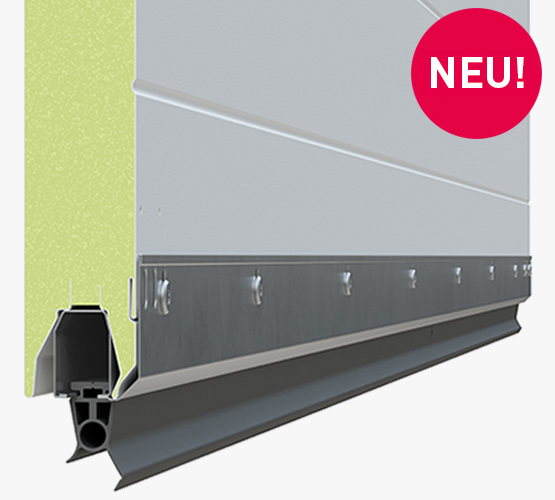

PROMĚNNÉ BODENPROFIL
PROMĚNNÉ BODENPROFIL
Nový podlahový profil z výroby vyrovnává nerovnosti podlahy až do 10 mm, což usnadňuje bezpečnou instalaci vrat.
Patnáct drážkovaných otvorů v držáku zajišťuje vysokou flexibilitu i v případě mírně nerovné podlahy.

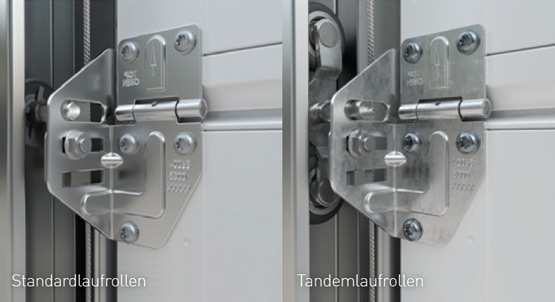

TANDEMOVÉ VÁLEČKY S KULIČKOVÝMI LOŽISKY
TANDEMOVÉ VÁLEČKY S KULIČKOVÝMI LOŽISKY
Jako volitelnou variantu lze sekční vrata EVOLUTION ISO 45 Premium za malý příplatek vybavit vysoce kvalitními tandemovými kolečky s kuličkovými ložisky pro hladký chod.
NOVÉ PREFEROVANÉ BARVY/TRENDY
NOVÉ PREFEROVANÉ BARVY/TRENDY
Sekční vrata EVOLUTION ISO 45 Premium jsou k dispozici také v pěti nových, oblíbených trendových barvách:
- Kamenná šedá, podobná RAL 7030
- Křemenná šedá, podobná RAL 7039
- čedičová šedá, podobná RAL 7012
- břidlicově šedá, podobná RAL 7015
- tmavě šedá, DB703
Pro další přizpůsobení si můžete vybrat z celkem čtrnácti preferovaných barev za atraktivní ceny a téměř všech barev RAL.
POVRCHY, BARVY A VYBAVENÍ
TOR-PRÄGUNGEN
Ražba brány
Sekční vrata Novoferm Evolution Premium jsou k dispozici ve všech 5 provedeních s reliéfem, s mnoha povrchy a téměř ve všech moderních a koncových barvách RAL - aby ladila s architekturou vašeho domu.
Na obrázcích pro jednoduché garáže je uveden rozměr křídla vrat 2 500 x 2 125 mm a pro dvougaráže rozměr křídla vrat 4 500 x 2 125 mm. Jiné rozměry vrat se mohou od vyobrazení lišit.
Poznámka: * K dispozici jsou pouze saténové povrchové úpravy saténová bílá (podobná RAL 9016), saténová okenní šedá (podobná RAL 7040), saténová šedá (smíšená barva) a saténová tmavě šedá (podobná RAL 7016).
| Dveřní křídlo |
| Vnitřní strana: Základní nátěr na bázi polyuretanu, barva bílá, podobná RAL 9016. |
| Vnější standard: Dopravní bílá podobná RAL 9016 (opatřená základním nátěrem). |
| Exteriér: Barvy Super-Color, RAL dle vlastního výběru, saténový povrch nebo povrchová úprava dřeva za příplatek (finální nátěr). |
POVRCHY
Povrchy
Naše sekční vrata ISO 45 Evolution Premium jsou na přání k dispozici v decentně zrnité struktuře dřeva, v elegantně hladkém povrchu Noblesse, ve čtyřech vzhledech dřeva, v šesti moderních saténových površích a ve čtyřech motivech Microline.
Vzhled dřeva
Naše sekční vrata ISO 45 Evolution Premium jsou na vyžádání k dispozici také ve 4 povrchových úpravách s autentickým rustikálním vzhledem dřeva. Povrchy jsou opatřeny povrchovou úpravou a jsou odolné proti povětrnostním vlivům. Dřevěné povrchy jsou k dispozici v provedení s reliéfem vrat velká perleť, velká žaluzie a částečně v kazetě (neplatí pro dub Winchester a dub Night).
Saténové povrchy
Naše sekční garážová vrata Evolution iso 45 jsou k dispozici také v šesti dekorativních, koncově lakovaných, pololesklých saténových površích s nízkou tendencí k ušpinění a speciální odolností proti povětrnostním vlivům.

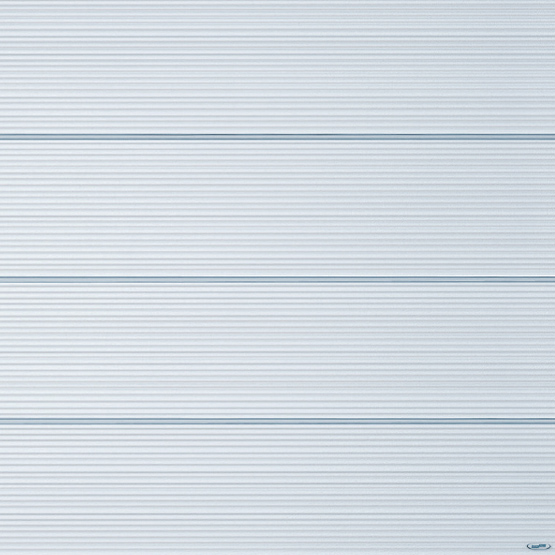

Microline-Motive
Oblíbený průmyslový reliéf Microline (velká lamela) v saténově bílé, saténově šedé, saténově tmavě šedé a saténově okenní šedé barvě je k dispozici výhradně pro motiv velké lamely u sekčních vrat Evolution Premium s izolací 45 mm.
Jedná se o moderní profilovanou strukturu vlny, která vyniká výrazným světelným/stínovým efektem.
BARVY
BARVY
Zažijte více barev a rozmanitosti S našimi povrchy s decentně zrnitou strukturou dřeva nebo elegantně hladkým povrchem "Noblesse" si můžete vybrat ze 16 atraktivních barev s finálním lakem a téměř všech barev RAL pro další přizpůsobení.
Standardní barva
PREFEROVANÉ BARVY / SUPERCOLOR BARVY a RAL dle vašeho výběru
ZASKLENÍ A OKNA
ZASKLENÍ A OKNA
CHCETE VE VAŠÍ GARÁŽI VÍCE SVĚTLA ? Uvažovali jste již o dveřích v určitém stylu a barvě, ale zatím pro vás nejsou dostatečně individuální?
Pak se podívejte na naše atraktivní možnosti prosklení. Nejenže přitáhnou pozornost k vaší garáži, ale také propustí dovnitř světlo. To je obzvláště výhodné, pokud svou garáž využíváte také jako hobby místnost nebo dílnu. Všechna zasklení Novoferm jsou vyrobena z akrylátového skla odolného proti povětrnostním vlivům nebo z nárazuvzdorného polykarbonátu a vyznačují se maximální propustností světla.
Windows
Rozměry:
| Vnitřní rozměr: přibližně 392 x 192 mm | Vnější strana: cca 460 x 260 mm |
Tloušťky oken:
Pro motivy vodorovných lišt, velkých lišt a velkých žaluzií: čiré nebo křišťálově čiré 25mm akrylátové sklo s vícenásobným prosklením, 20mm akrylátové sklo s vícenásobným prosklením pro motiv Sunrise.

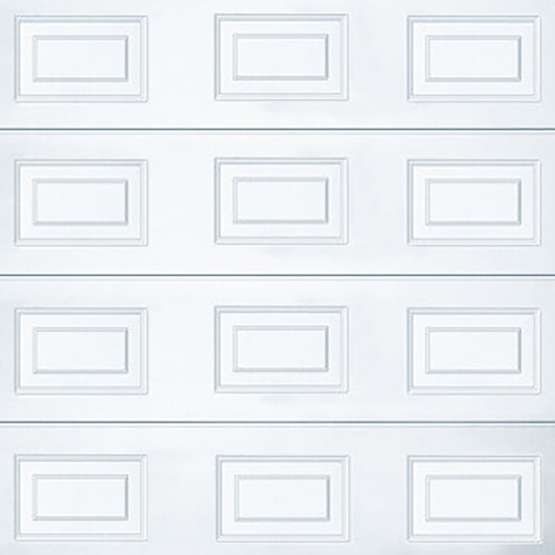

Pro motiv kazetových dveří: Čiré nebo křišťálově čiré 20 mm akrylátové sklo s dvojsklem.
SVĚTELNÝ PÁS
SVĚTELNÉ OTEVÍRÁNÍ
Průběžný střešní světlík je k dispozici také v provedení z expandovaného plechu potaženého plastem.
Poznámka: Okna a průběžné střešní světlíky jsou povrchově upraveny v odpovídající barvě pro vzhled dřeva a saténový povrch.
* Pouze pro motivy dveří s velkým korálkem a velkou lištou
** Pouze pro sekční vrata
BRÁNY S MŘÍŽEMI

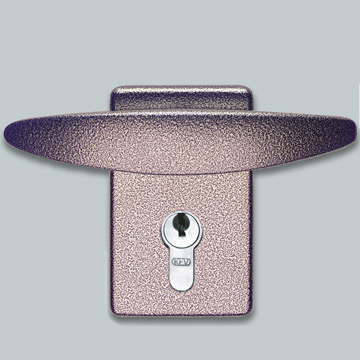

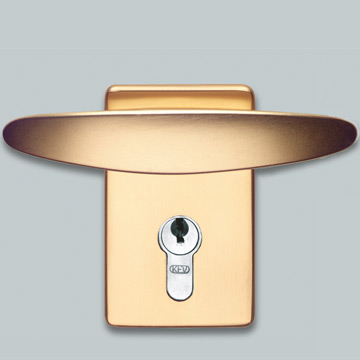

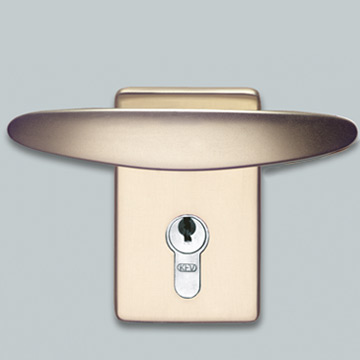

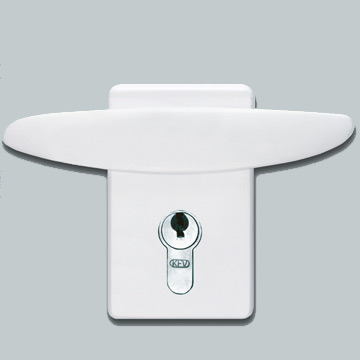

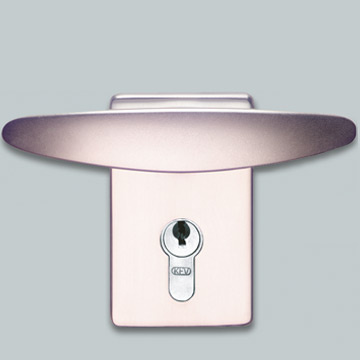

KLIKY DVEŘÍ Z MNOHA MATERIÁLŮ A BAREV
Shodné dveřní kliky jsou k dispozici ve všech šestnácti barvách Super-Color a RAL podle vašeho výběru.
VNĚJŠÍ OSVĚTLENÍ GARÁŽE
VNĚJŠÍ OSVĚTLENÍ GARÁŽE
Aby byla vaše garážová vrata správně osvětlena i po západu slunce - a aby se k nim nedostaly nepovolané osoby - doporučujeme sadu osvětlení LED. Vytváří vzrušující dialog s ostatními zdroji světla, např. osvětlenými okny, a dotváří celkovou architekturu vašeho domu. V závislosti na šířce dveří se osvětlovací sada skládá ze čtyř, šesti nebo osmi LED diod, které jsou rovnoměrně rozmístěny po celé šířce dveří v dráze ve tvaru písmene "U".
Lze ji ovládat buď pomocí ručního vysílače, který používáte i k ovládání pohonu, prostřednictvím samostatného časového spínače nebo detektoru pohybu.
ŠETŘÍ MÍSTO A ENERGII
Plochá sada LED osvětlení v barvě hliníku (40 x 20 mm) se instaluje pod nadpraží garáže a šetří tak místo, takže zůstává zachována téměř celá světlá výška. LED diody s dlouhou životností zajišťují velmi jasné osvětlení s minimální spotřebou energie.
V závislosti na šířce vrat lze osvětlovací jednotky na obou stranách snadno zkrátit, aby bylo dosaženo přesně symetrického osvětlení vrat.
PŘEHLED VAŠICH VÝHOD
Rovnoměrné rozložení po celé šířce dveří: 4, 6 nebo 8 LED diod pro šířku dveří až 3 000, 4 000 nebo 5 000 mm.- Možnost samostatného spínání nezávisle na funkci pohonu
Dostupné délky: 3 m, 4 m a 5 m - v případě potřeby lze zkrátit!- Vrata a světlo lze ovládat jedním ručním vysílačem
- Osvětlení volitelně s pohybem vrat nebo bez něj
- Jasné osvětlení s nízkou spotřebou energie
- Osvětlení chráněné proti povětrnostním vlivům
- Prostorově úsporná instalace pod nadpraží garáže
- Dlouhá životnost díky technologii LED
- Včetně síťového transformátoru 230 V/12 V
- Eloxovaný hliník
ZABEZPEČENÍ A ODOLNOST PROTI VLOUPÁNÍ
ZABEZPEČENÍ A ODOLNOST PROTI VLOUPÁNÍ
S TESTOVANÝMI SEKČNÍMI GARÁŽOVÝMI VRATY RC 2 OD SPOLEČNOSTI NOVOFERM
Věříme, že ochrana proti vloupání a energetická účinnost patří k sobě. Proto jsou nyní prémiová sekční vrata Novoferm Evolution a iso 70 Premium-Plus k dispozici také ve verzi odolné proti vloupání (třída odolnosti RC 2 podle DIN/TS 18194:2020-07). Je prokázáno, že mechanické zabezpečovací systémy garážových vrat úspěšně odvracejí pokusy o vloupání: Více než třetina všech vloupání se zasekne ve fázi pokusu, protože vrata nelze dostatečně rychle otevřít. Pokud tedy chcete svou garáž ochránit vhodnými vraty, jste na bezpečné straně s garážovými sekčními vraty Novoferm odolnými proti vloupání. V kombinaci s výklopným otevíráním Novomatic 423 nebo Novomatic 563 S mohou sekční garážová vrata dosáhnout třídy odolnosti RC 2 (iso 70 pouze s Novomatic 563 S). U sekčních vrat Premium-Plus je ochrana proti vloupání dokonce součástí standardní výbavy iso 70.
Na přání můžete získat vrata Evolution Premium v provedení s ochranou proti vloupání s třídou odolnosti RC 2.
Podmínky instalace pro dosažení zabezpečení RC 2!

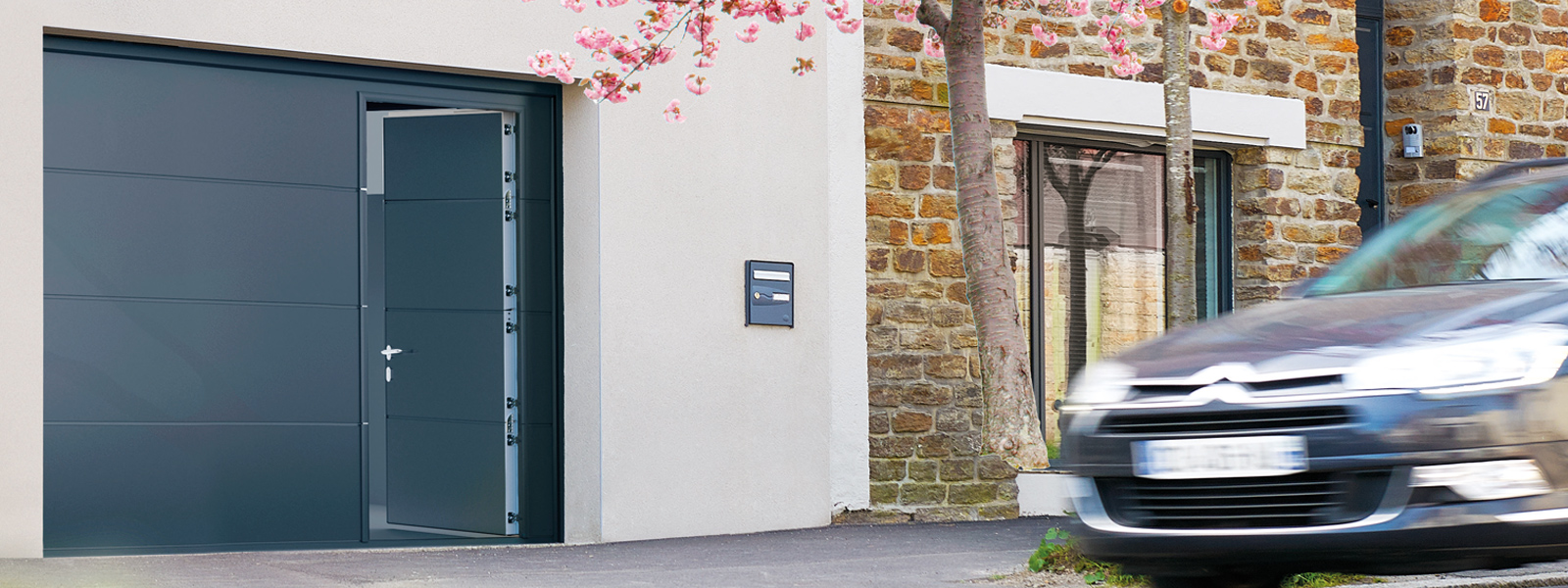

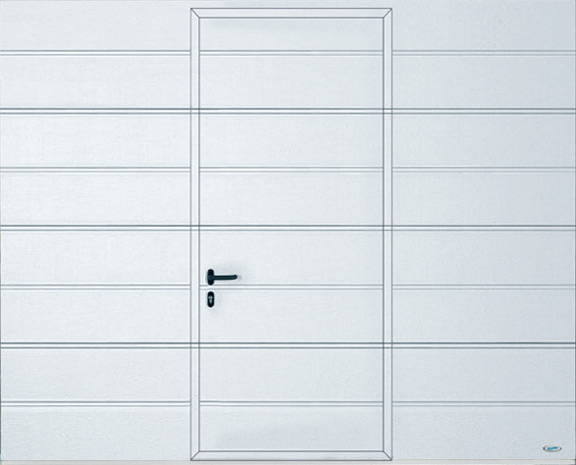

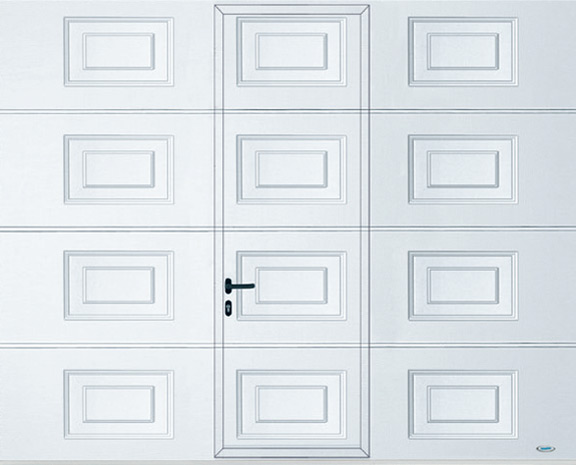

DOKONALE INTEGROVANÉ KŘÍDLOVÉ DVEŘE (VNĚJŠÍ / VNITŘNÍ OTEVÍRÁNÍ)
DOKONALE INTEGROVANÉ KŘÍDLOVÉ DVEŘE (VNĚJŠÍ / VNITŘNÍ OTEVÍRÁNÍ)
Pokud je vaše garáž příliš úzká na boční vrata, ale nechcete slevit z pohodlí, doporučujeme integrovaná křídlová vrata. Křídlová vrata jsou k dispozici pro všechna sekční vrata EVOLUTION ISO 45 Premium až do šířky 5 m.
Nabízejí praktickou průjezdní šířku 85 cm (60 cm s kazetovým reliéfem) a dokonalou tepelnou izolaci díky dvoustěnné izolaci.

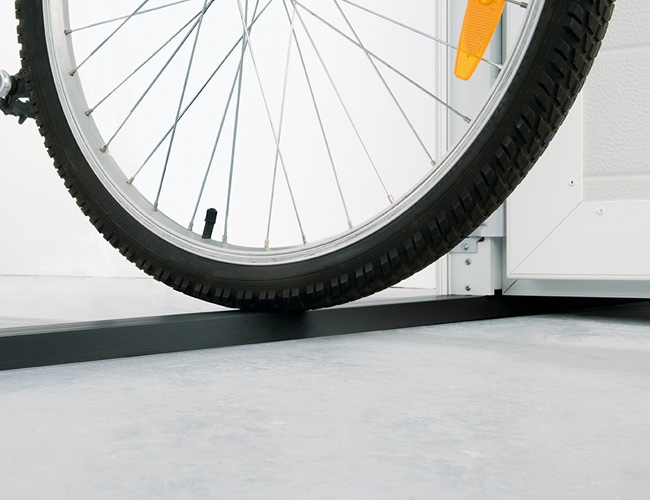

NAD PRAHEM
Stabilní rám dveřního křídla v kombinaci s hliníkovým prahovým profilem vyztuženým šesti dutými komorami zajišťuje vysokou stabilitu a funkčnost, takže míra průhybu dveřního křídla je snížena na minimum i při otevření dveří / zvednutí dveřního křídla.
Černě eloxovaný hliníkový práh s výškou pouhých 24 milimetrů je vhodný pro jízdní kola a mopedy a umožňuje snadný přístup.

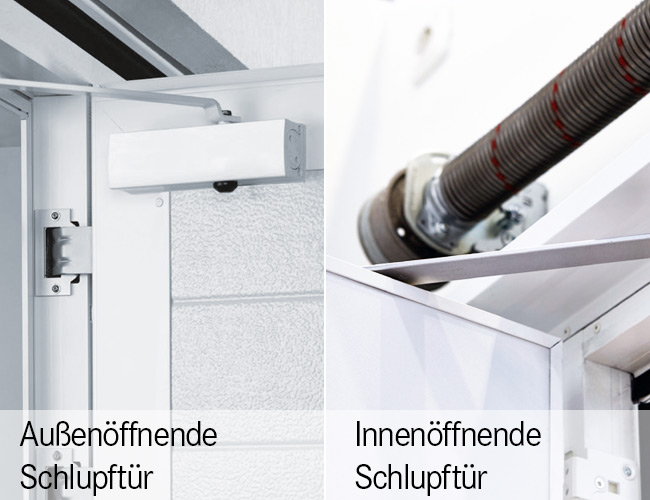

DVEŘE SE AUTOMATICKY ZAVÍRAJÍ
To zajišťuje standardní zavírač dveří otevíraný směrem ven u křídlových dveří otevíraných směrem ven a neviditelný zavírač dveří otevíraný směrem dovnitř u křídlových dveří otevíraných směrem dovnitř.
To je praktické zejména v případě, že máte obě ruce plné práce, např. při vytlačování kola, mopedu nebo sekačky z garáže.

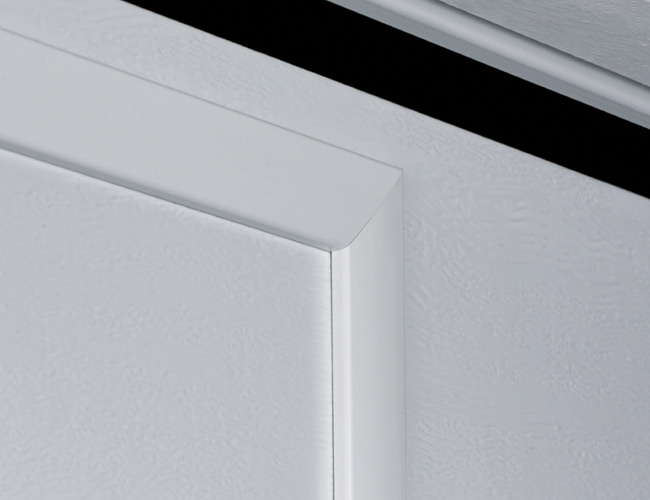

SOFTLINE-PROFIL
Estetický celkový dojem dveří díky profilům Softline (zaobleným) a skrytým pantům. Rám dveřního křídla je standardně lakován v dopravní bílé barvě podobné RAL 9016.
Za malý příplatek lze všechny ostatní barvy RAL natřít v barvě dveřního křídla.
U dveřních křídel s povrchovou úpravou (odstíny dřeva - pouze dub zlatý pro křídlové dveře otevírané dovnitř - saténově bílá, saténově okenní šedá, saténově šedá, saténově tmavě šedá a saténově hnědá) je za příplatek rám dveřního křídla lakován v odpovídající barvě.

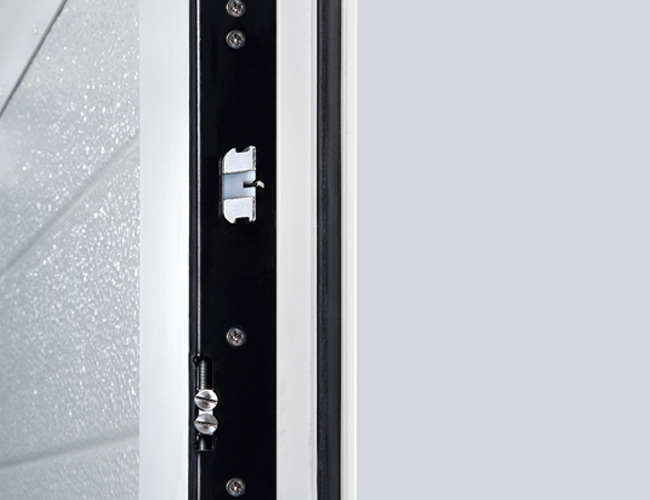

BEZPEČNÉ VÍCEBODOVÉ ZAMYKÁNÍ
Chraňte sebe a svůj majetek. Pokud má vaše garáž přímý přístup do domu, slouží jako hobby místnost nebo je v ní uloženo cenné horské kolo, doporučujeme vícebodový uzamykací systém vrat.
Každá část vratových dveří se uzamyká pomocí vlastního uzamykacího zařízení a lze ji pohodlně centrálně ovládat zevnitř i zvenčí pomocí profilového cylindrického zámku.
Vícebodový uzamykací systém je standardní součástí dovnitř otevíraných branek.

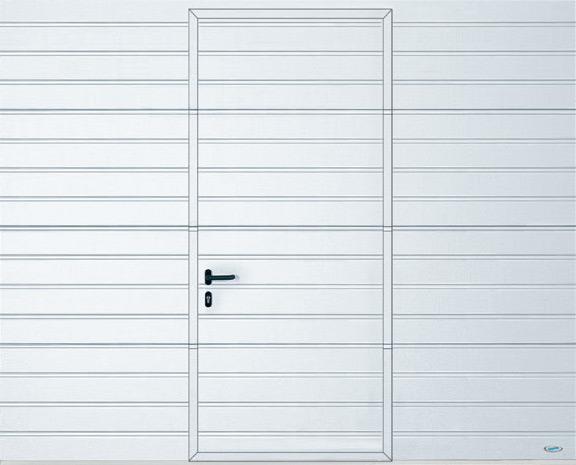

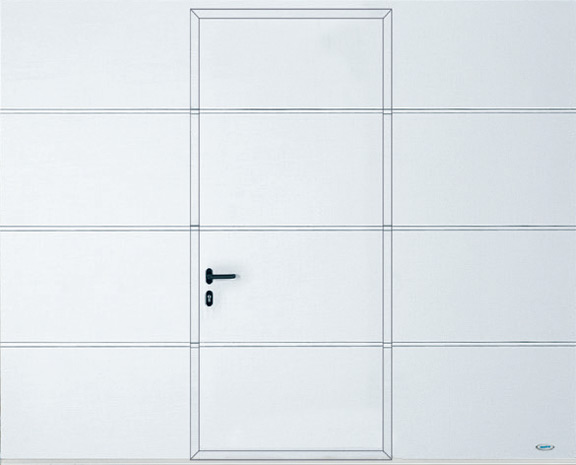

SCHLUPFTÜRFÜLLUNGEN
Poznámka: Profily rámů vratových dveří jsou pro vzhled dřeva a satinované povrchy povrchově upraveny v odpovídající barvě. Vratové dveře jsou k dispozici pro exkluzivní dveře ve výše uvedeném reliéfním provedení.

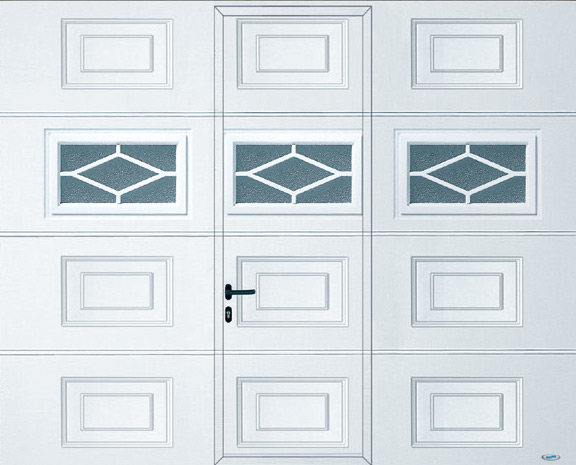

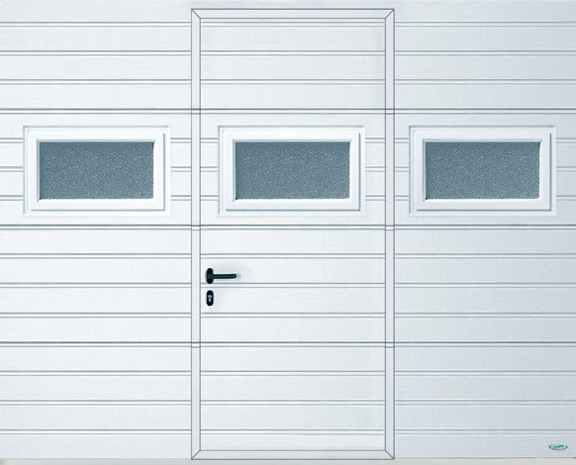

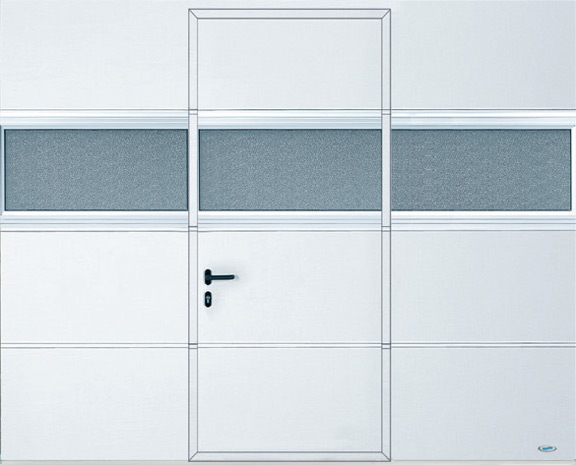

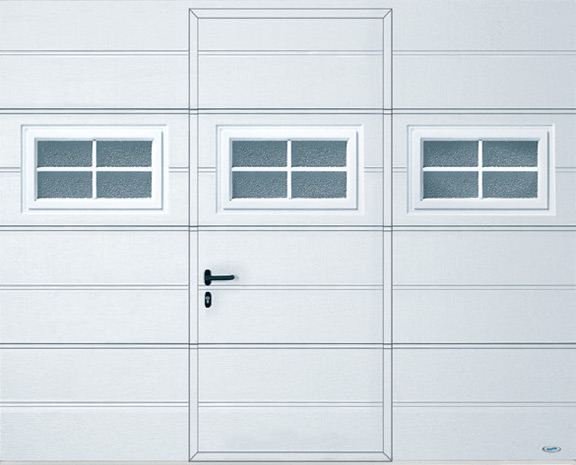

VERGLASUNGEN
Poznámka: Varianty zasklení pro všechna provedení dveří:
Na obrázcích jsou uvedeny rozměry dveřního křídla 2 500 x 2 125 mm. Jiné rozměry dveří se mohou od vyobrazení lišit.
OTEVÍRÁNÍ GARÁŽOVÝCH VRAT S ELEKTRICKÝM POHONEM
OTEVÍRÁNÍ GARÁŽOVÝCH VRAT S ELEKTRICKÝM POHONEM
Společnost Novoferm doporučuje koupit garážová vrata společně s otvíračem garážových vrat, protože každý, kdo si dnes kupuje nová garážová vrata, chce, aby nejen dobře vypadala, ale také aby se snadno otevírala. S elektrickým pohonem zvýšíte úroveň komfortu své garáže stisknutím tlačítka a eliminujete nepříjemnosti - stačí kliknout na rádiový ovladač nebo ovládat pomocí aplikace.
Všechny pohony Novoferm jsou testovány v kombinaci s vraty Novoferm. To zaručuje maximální funkční spolehlivost a životnost.
A díky praktickému nouzovému otevírání se vždy dostanete dovnitř, i když vypadne proud.
Výběr otevíračů garážových vrat
Vyberte si elektrický pohon vrat:
PŘÍSLUŠENSTVÍ PRO POHONY
Součástí požadovaného vybavení je také správné příslušenství. Protože lidé mají různá přání a protože konstrukční podmínky garážových nebo posuvných vrat nejsou vždy stejné, nabízíme rozsáhlý sortiment příslušenství, kterým můžete naše systémy vybavit podle svých individuálních požadavků.
Inspirationen
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově černý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: vzhled dřeva - Winchester (hladký)
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Noblesse (hladký)
Barva : antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově šedý
Barva : smíšená barva
Pouze pro sekční vrata Novoferm sbočním pohonem NovoPort s integrovaným tlačítkem.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově šedý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: Saténová okenní šedá
Barva: Okenní šedá, podobná RAL 7040Okno: s průzory.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) mm
Reliéfní provedení vrat:
Barva : bílý hliník, podobná RAL 9006O
kno : s průzory (s rámem z nerezové oceli).
Sekční garážová vrata z oceli v provedení 20 mm, 45 mm (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Barva: antracitově šedá, podobná RAL 7016
Příslušenství: s LED světelným páskem pro vnější osvětlení.
Sekční garážová vrata z oceli v provedení 20 mm, 45 mm (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Povrch: Noblesse (hladký)
Barva : břidlicově šedá, podobná RAL 7015
Sekční garážová vrata z oceli v provedení 20 mm nebo 45 mm (EVO) mm
Reliéfní provedení vrat:
Povrch: Woodgrain (diskrétně zrnitá struktura dřeva)
Barva: Dopravní bílá, podobná RAL 9016
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově černý
Barva : smíšený odstín
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Barva: antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 20 nebo 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Woodgrain (decentně zrnitá struktura dřeva)
Barva: Okenní šedá, podobná RAL 7040.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) mm
Reliéfní provedení vrat:
Barva levých vrat: bílá, podobná RAL 9016
Barva pravých vrat: ocelově modrá, podobná RAL 9011.
Sekční garážová vrata z oceli v provedení 20, 45 (EVO) nebo 70 mm.
Reliéfní provedení vrat:
Barva: šedý hliník, podobná RAL 9007.
Sekční garážová vrata z oceli v provedení 45 mm (EVO) nebo 70 mm
Reliéfní provedení vrat:
Povrch: saténově tmavě šedý
Barva: antracitově šedá, podobná RAL 7016
Sekční garážová vrata z oceli v provedení 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: saténově tmavě šedý
Barva: antracitově šedá, podobná RAL 7016.
Sekční garážová vrata z oceli v provedení 20 mm nebo 45 mm (EVO)
Reliéfní provedení vrat:
Povrch: Woodgrain (diskrétně zrnitá struktura dřeva)
Barva: Dopravní bílá, podobná RAL 9016
TECHNOLOGIE A PODROBNOSTI
VOLITELNÁ TECHNOLOGIE NAPÍNACÍCH PRUŽIN
VOLITELNÁ TECHNOLOGIE NAPÍNACÍCH PRUŽIN
Naše sekční vrata Premium jsou k dispozici buď se systémem svislých tažných pružin (vertikální tažná pružina), nebo se stabilními torzními pružinami. V porovnání s našimi sekčními garážovými vraty s izolací 20 mm jsou naše vysoce kvalitní sekční vrata Premium s izolací 45 mm a naše sekční vrata Premium Plus s obzvláště vysokou izolací a celkovou tloušťkou profilu 70 mm (do velikosti 3 000 x 2 750 mm (š x v))* za malý příplatek k dispozici s hřídeli s torzními pružinami s bezúdržbovou ochranou proti zlomení pružiny testovanou podle normy DIN EN 12604. Všechna větší provedení jsou standardně k dispozici s našimi torzními pružinovými hřídeli.
To zajišťuje, že vrata bezpečně drží i v případě prasknutí pružiny a lze je opět posunout nahoru.
* Platí pro verze s povrchovou úpravou dřeva. Pro hladké povrchy do velikosti 3 000 x 2 500 mm.
PODROBNOSTI O JARNÍCH TECHNIKÁCH
VERTIKÁLNÍ NAPÍNACÍ PRUŽINA - IDEÁLNÍ TAKÉ PRO RENOVACE
Sekční garážová vrata iso 20 a iso 45 o šířce až 3 000 mm a výšce 2 500 mm (hladká) nebo 2 750 mm (dřevěná) jsou k dispozici se systémem svislých tažných pružin. U modelu iso 70 je to možné pouze do šířky 3 000 mm (šířka) a výšky 2 375 mm (výška).
Díky šířce dorazu pouhých 80 mm na každé straně jsou tato vrata ideální i pro renovační projekty.
1. vychylovací kladka s ochranou proti záběru Ocelová lana vedou svisle do úhlového rámu přes vychylovací kladky s ochranou proti záběru, namontované na kuličkových ložiskách, s držákem kladky ve tvaru U. Tím se na rozdíl od torzní pružiny vpředu šetří místo na výšku.
2. Držák lana Nový držák lana s držákem ocelového lana zajišťuje bezpečný chod lan v úhlovém rámu, aniž by se dotýkala izolované části. Samostatné vedení křídla vrat zajišťuje optimální polohu zavírání křídla vrat.
3. Integrované upevnění ozubeného řemene Koncový díl formy obsahuje bezpečné upevnění bezúdržbového ozubeného řemene NovoPort®.
4. Sestava více napínacích pružin U vrat s napínacími pružinami: Pružina se nastavuje na horním konci sestavy pružin. Svislé napínací pružiny umožňují malou montážní hloubku a vyžadují málo místa.
5. NovoPort® - jedinečný a flexibilní Systém obsluhyNovoPort® zajišťuje maximální pohodlí při obsluze a instalaci. Motor není připevněn ke stropu jako běžné pohony, ale je jednoduše integrován do boční kolejnice vrat - vpravo nebo vlevo, v závislosti na stavebních podmínkách.
6. Ochrana proti přiskřípnutí prstů Konstrukce sekcí a závěsů zabraňuje přiskřípnutí křídla vrat již od samého počátku - z vnitřní i vnější strany.
7. Ochrana proti zachycení prstů a vnitřní vedení kabelů Šikmé rámy do značné míry zabraňují zachycení prstů mezi dveřním křídlem a rámem. Vnitřní závěsná lanka minimalizují riziko poranění a zajišťují maximální funkční bezpečnost.
Torzní pružinové hřídele pro iso 45
Naše vysoce kvalitní sekční vrata iso 45 a iso 70 jsou k dispozici (až do velikosti 3 000 x 2 750 mm (š x v))* s torzními pružinovými hřídeli s bezúdržbovou ochranou proti prasknutí pružiny testovanou podle DIN EN 12604 za malý příplatek.
Všechna větší provedení jsou standardně k dispozici s našimi torzními pružinovými hřídeli.
To zajišťuje, že vrata bezpečně drží i v případě prasknutí pružiny a lze je opět posunout nahoru.
* Platí pro verze s povrchovou úpravou dřeva. Pro hladké povrchy do velikosti 3 000 x 2 500 mm.
Přehled výhod
- Jednoduchá instalace s nízkou celkovou výškou
- Jednoduché nastavení pružiny
- Kratší vodorovné lišty (menší nároky na prostor)
- Rychlá a snadná instalace systému NovoPort®
- Standardně nízký požadavek na nadpraží
- Systém svislých tažných pružin pro sekční vrata iso 45 a iso 70 je navíc levnější než varianta s torzní pružinou.
NORMÁLNÍ VELIKOSTI - SNIŽOVÁNÍ PRAVÉ NAPÍNACÍ PRUŽINY
NORMÁLNÍ VELIKOSTI - PRAVOSTRANNÁ TAŽNÁ PRUŽINA (PRAVOSTRANNÁ PRUŽINA, VELKÁ PRUŽINA, VELKÁ PRUŽINA (VČETNĚ MICROLINE), KAZETA OPTIQUE)
Standardní velikost | |||||||
Velikost objednávky (BMR)
| Maximální rozměr otvoru ve stěně/rozměr otvoru v garáži | Vnější rozměr rámu | Vnitřní rozměr garáže | Montážní hloubka | Výška stropu | Světlá výška | |
| Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | (min.) Ruční provoz/ NovoPort® | Ruční ovládání (se svorkou) | Pohonná jednotka | |
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2200 | 2250 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2700 | 2750 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | |||||||
RENOVAČNÍ VELIKOSTI - VERTIKÁLNÍ TAŽNÁ PRUŽINA
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů | Nová velikost pro renovaci | |||||||||
Velikost objednávky (BMR) | Vnější rozměr rámu | Volný prostor | Objednací rozměr (BMR) | Maximum | Rozměr vnějšího rámu | Vnitřní rozměry garáže | Montážní hloubka (EBT) | Výška stropu | Světlá výška (LDH) | |
Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | (min.) Ruční ovládání/ | Ruční ovládání | Pohonná jednotka | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | ||||||||||
VORNELIEGENDE TORSIONSFEDERWELLE (VL)
VODOROVNÁ PERLIČKA, VELKÁ PERLIČKA, VELKÁ ŽALUZIE (VČETNĚ MIKROLINKY), KAZETOVÝ VZHLED
Standardní velikosti | |||||||||
Objednaná velikost | Maximální | Vnější rozměr rámu | Instalační hloubka | Vnitřní rozměr garáže | Výška stropu | Světlá výška | Světlá výška | ||
Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | (min.) Ruční ovládání/ | Ruční ovládání | Aktuátor | Ruční ovládání | Pohonná jednotka | |
2250 x 1875 | 2340 x 1965 | 2402 x 2085 | 2495 | 2410 (2500) | 2090 | 1825 | 1875 | 1735 | 1835 |
2250 x 2000 | 2340 x 2090 | 2402 x 2210 | 2620 | 2410 (2500) | 2215 | 1950 | 2000 | 1860 | 1960 |
2250 x 2125 | 2340 x 2215 | 2402 x 2335 | 2745 | 2410 (2500) | 2340 | 2075 | 2125 | 1985 | 2085 |
2375 x 1875 | 2465 x 1965 | 2527 x 2085 | 2495 | 2535 (2625) | 2090 | 1825 | 1875 | 1735 | 1835 |
2375 x 2000 | 2465 x 2090 | 2527 x 2210 | 2620 | 2535 (2625) | 2215 | 1950 | 2000 | 1860 | 1960 |
2375 x 2075 | 2465 x 2165 | 2527 x 2285 | 2695 | 2535 (2625) | 2290 | 2025 | 2075 | 1935 | 2035 |
2375 x 2125 | 2465 x 2215 | 2527 x 2335 | 2745 | 2535 (2625) | 2340 | 2075 | 2125 | 1985 | 2085 |
2375 x 2250 | 2465 x 2340 | 2527 x 2460 | 2870 | 2535 (2625) | 2465 | 2200 | 2250 | 2110 | 2210 |
2500 x 1875 | 2590 x 1965 | 2652 x 2085 | 2495 | 2660 (2750) | 2090 | 1825 | 1875 | 1735 | 1835 |
2500 x 2000 | 2590 x 2090 | 2652 x 2210 | 2620 | 2660 (2750) | 2215 | 1950 | 2000 | 1860 | 1960 |
2500 x 2075 | 2590 x 2165 | 2652 x 2285 | 2695 | 2660 (2750) | 2290 | 2025 | 2075 | 1935 | 2035 |
2500 x 2125 | 2590 x 2215 | 2652 x 2335 | 2745 | 2660 (2750) | 2340 | 2075 | 2125 | 1985 | 2085 |
2500 x 2250 | 2590 x 2340 | 2652 x 2460 | 2870 | 2660 (2750) | 2465 | 2200 | 2250 | 2110 | 2210 |
2500 x 2375 | 2590 x 2465 | 2652 x 2585 | 2995 | 2660 (2750) | 2590 | 2325 | 2375 | 2235 | 2335 |
2500 x 2500 | 2590 x 2590 | 2652 x 2710 | 3120 | 2660 (2750) | 2715 | 2450 | 2500 | 2360 | 2460 |
2500 x 2750 | 2590 x 2840 | 2652 x 2960 | 3370 | 2660 (2750) | 2965 | 2700 | 2750 | 2610 | 2710 |
2625 x 2125 | 2715 x 2215 | 2777 x 2335 | 2745 | 2785 (2875) | 2340 | 2075 | 2125 | 1985 | 2085 |
2750 x 2000 | 2840 x 2090 | 2902 x 2210 | 2620 | 2910 (3000) | 2215 | 1950 | 2000 | 1860 | 1960 |
2750 x 2125 | 2840 x 2215 | 2902 x 2335 | 2745 | 2910 (3000) | 2340 | 2075 | 2125 | 1985 | 2085 |
2750 x 2250 | 2840 x 2340 | 2902 x 2460 | 2870 | 2910 (3000) | 2465 | 2200 | 2250 | 2110 | 2210 |
2750 x 2750 | 2840 x 2840 | 2902 x 2960 | 3370 | 2910 (3000) | 2965 | 2700 | 2750 | 2610 | 2710 |
3000 x 2000 | 3090 x 2090 | 3152 x 2210 | 2620 | 3160 (3250) | 2215 | 1950 | 2000 | 1860 | 1960 |
3000 x 2125 | 3090 x 2215 | 3152 x 2335 | 2745 | 3160 (3250) | 2340 | 2075 | 2125 | 1985 | 2085 |
3000 x 2250 | 3090 x 2340 | 3152 x 2460 | 2870 | 3160 (3250) | 2465 | 2200 | 2250 | 2110 | 2210 |
3000 x 2375 | 3090 x 2465 | 3152 x 2585 | 2995 | 3160 (3250) | 2590 | 2325 | 2375 | 2235 | 2335 |
3000 x 2500 | 3090 x 2590 | 3152 x 2710 | 3120 | 3160 (3250) | 2715 | 2450 | 2500 | 2360 | 2460 |
3000 x 3000 | 3090 x 3090 | 3152 x 3210 | 3620 | 3160 (3250) | 3215 | 2950 | 3000 | 2860 | 2960 |
3250 x 2000 | 3340 x 2090 | 3402 x 2210 | 2620 | 3410 (3500) | 2215 | 1950 | 2000 | 1860 | 1910 |
3250 x 2125 | 3340 x 2215 | 3402 x 2335 | 2745 | 3410 (3500) | 2340 | 2075 | 2125 | 1985 | 2035 |
3250 x 2250 | 3340 x 2340 | 3402 x 2460 | 2870 | 3410 (3500) | 2465 | 2200 | 2250 | 2110 | 2160 |
3500 x 2000 | 3590 x 2090 | 3652 x 2210 | 2620 | 3660 (3750) | 2215 | 1950 | 2000 | 1860 | 1910 |
3500 x 2125 | 3590 x 2215 | 3652 x 2335 | 2745 | 3660 (3750) | 2340 | 2075 | 2125 | 1985 | 2035 |
3500 x 2250 | 3590 x 2340 | 3652 x 2460 | 2870 | 3660 (3750) | 2465 | 2200 | 2250 | 2110 | 2160 |
3750 x 2000 | 3840 x 2090 | 3902 x 2210 | 2620 | 3910 (4000) | 2215 | 1950 | 2000 | 1860 | 1910 |
3750 x 2125 | 3840 x 2215 | 3902 x 2335 | 2745 | 3910 (4000) | 2340 | 2075 | 2125 | 1985 | 2035 |
3750 x 2250 | 3840 x 2340 | 3902 x 2460 | 2870 | 3910 (4000) | 2465 | 2200 | 2250 | 2110 | 2160 |
4000 x 2000 | 4090 x 2090 | 4152 x 2210 | 2620 | 4160 (4250) | 2215 | 1950 | 2000 | 1860 | 1910 |
4000 x 2125 | 4090 x 2215 | 4152 x 2335 | 2745 | 4160 (4250) | 2340 | 2075 | 2125 | 1985 | 2035 |
4000 x 2250 | 4090 x 2340 | 4152 x 2460 | 2870 | 4160 (4250) | 2465 | 2200 | 2250 | 2110 | 2160 |
4250 x 2000 | 4340 x 2090 | 4402 x 2210 | 2620 | 4410 (4500) | 2215 | 1950 | 2000 | 1860 | 1910 |
4250 x 2125 | 4340 x 2215 | 4402 x 2335 | 2745 | 4410 (4500) | 2340 | 2075 | 2125 | 1985 | 2035 |
4250 x 2250 | 4340 x 2340 | 4402 x 2460 | 2870 | 4410 (4500) | 2465 | 2200 | 2250 | 2110 | 2160 |
4500 x 2000 | 4590 x 2090 | 4652 x 2210 | 2620 | 4660 (4750) | 2215 | 1950 | 2000 | 1860 | 1910 |
4500 x 2125 | 4590 x 2215 | 4652 x 2335 | 2745 | 4660 (4750) | 2340 | 2075 | 2125 | 1985 | 2035 |
4500 x 2250 | 4590 x 2340 | 4652 x 2460 | 2870 | 4660 (4750) | 2465 | 2200 | 2250 | 2110 | 2160 |
4750 x 2000 | 4840 x 2090 | 4902 x 2210 | 2620 | 4910 (5000) | 2215 | 1950 | 2000 | 1860 | 1910 |
4750 x 2125 | 4840 x 2215 | 4902 x 2335 | 2745 | 4910 (5000) | 2340 | 2075 | 2125 | 1985 | 2035 |
4750 x 2250 | 4840 x 2340 | 4902 x 2460 | 2870 | 4910 (5000) | 2465 | 2200 | 2250 | 2110 | 2160 |
5000 x 2000 | 5090 x 2090 | 5152 x 2210 | 2620 | 5160 (5250) | 2215 | 1950 | 2000 | 1860 | 1910 |
5000 x 2125 | 5090 x 2215 | 5152 x 2335 | 2745 | 5160 (5250) | 2340 | 2075 | 2125 | 1985 | 2035 |
5000 x 2250 | 5090 x 2340 | 5152 x 2460 | 2870 | 5160 (5250) | 2465 | 2200 | 2250 | 2110 | 2160 |
5500 x 2000 | 5590 x 2090 | 5652 x 2210 | 2620 | 5660 (5750) | 2215 | 1950 | 2000 | - | - |
5500 x 2125 | 5590 x 2215 | 5652 x 2335 | 2745 | 5660 (5750) | 2340 | 2075 | 2125 | - | - |
5500 x 2250 | 5590 x 2340 | 5652 x 2460 | 2870 | 5660 (5750) | 2465 | 2200 | 2250 | - | - |
Počet profilů, výšky profilů a rozteče lišt se mohou lišit pro dřevo iso 45. *Při použití zesíleného úhelníkového rámu, hliníkové sady žaluziových rámů nebo montážních pomůcek (S-kotva, variabilní kotva rámu): nutných 90 mm na každé straně (GIB = BRB + 180 mm). | |||||||||
VELIKOSTI RENOVACE - HŘÍDEL PŘEDNÍ TORZNÍ PRUŽINY (VL)
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů | Nová velikost pro renovaci | |||||||||
Velikost objednávky (BMR) | Vnější rozměr rámu | Volný prostor | Objednací rozměr (BMR) | Maximum | Rozměr vnějšího rámu | Vnitřní rozměry garáže | Montážní hloubka (EBT) | Výška stropu | Světlá výška (LDH) | |
Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | Šířka x výška | (min.)* (volitelně) | (min.) Ruční ovládání/ | Ruční ovládání | Pohonná jednotka | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2135 | 2350 (2440) | 2545 | 2140 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2260 | 2350 (2440) | 2670 | 2265 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2135 | 2475 (2565) | 2545 | 2140 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2260 | 2475 (2565) | 2670 | 2265 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2385 | 2475 (2565) | 2795 | 2390 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2135 | 2600 (2690) | 2545 | 2140 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2260 | 2600 (2690) | 2670 | 2265 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2385 | 2600 (2690) | 2795 | 2390 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2260 | 3100 (3190) | 2670 | 2265 | 2000 | 2050 |
| *Při použití hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). | ||||||||||
NORMÁLNÍ VELIKOST - ZADNÍ HŘÍDEL ZKRUTNÉ PRUŽINY (HL)
NORMÁLNÍ VELIKOSTI - ZADNÍ HŘÍDEL ZKRUTNÉ PRUŽINY (HL) - (VAGONOVÝ SRPEK, VELKÝ SRPEK, VELKÁ SKLUZNICE (VČETNĚ MICROLINE), KAZETA OPTIQUE)
Normgröße | |||||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß
Breite x Höhe | Einbautiefe | Garageninnenmaß
(min.)* (opt.) | Deckenhöhe
(min.) Handbetrieb/ | Lichte Durchfahrtshöhe Stahltore | Lichte Durchfahrtshöhe Holztore | ||
Handbetrieb | Antrieb | Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2625 | 2410 (2500) | 1990 | 1825 | 1875 | 1735 | 1835 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2750 | 2410 (2500) | 2115 | 1950 | 2000 | 1860 | 1960 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2875 | 2410 (2500) | 2240 | 2075 | 2125 | 1985 | 2085 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2625 | 2535 (2625) | 1990 | 1825 | 1875 | 1735 | 1835 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2750 | 2535 (2625) | 2115 | 1950 | 2000 | 1860 | 1960 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2825 | 2535 (2625) | 2190 | 2025 | 2075 | 1935 | 2035 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2875 | 2535 (2625) | 2240 | 2075 | 2125 | 1985 | 2085 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 3000 | 2535 (2625) | 2365 | 2200 | 2250 | 2110 | 2210 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2625 | 2660 (2750) | 2115 | 1825 | 1875 | 1735 | 1835 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2750 | 2660 (2750) | 2190 | 1950 | 2000 | 1860 | 1960 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2825 | 2660 (2750) | 2090 | 2025 | 2075 | 1935 | 2035 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2875 | 2660 (2750) | 2240 | 2075 | 2125 | 1985 | 2085 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 3000 | 2660 (2750) | 2365 | 2200 | 2250 | 2110 | 2210 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 3125 | 2660 (2750) | 2490 | 2325 | 2375 | 2235 | 2335 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 3250 | 2660 (2750) | 2615 | 2450 | 2500 | 2360 | 2460 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 3500 | 2660 (2750) | 2865 | 2700 | 2750 | 2610 | 2710 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2875 | 2785 (2875) | 2240 | 2075 | 2125 | 1985 | 2085 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2750 | 2910 (3000) | 2115 | 1950 | 2000 | 1860 | 1960 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2875 | 2910 (3000) | 2240 | 2075 | 2125 | 1985 | 2085 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 3000 | 2910 (3000) | 2365 | 2200 | 2250 | 2110 | 2210 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 3500 | 2910 (3000) | 2865 | 2700 | 2750 | 2610 | 2710 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 2750 | 3160 (3250) | 2115 | 1950 | 2000 | 1860 | 1960 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 2875 | 3160 (3250) | 2240 | 2075 | 2125 | 1985 | 2085 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3000 | 3160 (3250) | 2365 | 2200 | 2250 | 2110 | 2210 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3125 | 3160 (3250) | 2490 | 2325 | 2375 | 2235 | 2335 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3750 | 3160 (3250) | 2615 | 2450 | 2500 | 2360 | 2460 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3620 | 3160 (3250) | 3115 | 2950 | 3000 | 2860 | 2960 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 2750 | 3410 (3500) | 2115 | 1950 | 2000 | 1860 | 1910 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 2875 | 3410 (3500) | 2240 | 2075 | 2125 | 1985 | 2035 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3000 | 3410 (3500) | 2365 | 2200 | 2250 | 2110 | 2160 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 2750 | 3660 (3750) | 2115 | 1950 | 2000 | 1860 | 1910 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 2875 | 3660 (3750) | 2240 | 2075 | 2125 | 1985 | 2035 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3000 | 3660 (3750) | 2365 | 2200 | 2250 | 2110 | 2160 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 2750 | 3910 (4000) | 2115 | 1950 | 2000 | 1860 | 1910 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 2875 | 3910 (4000) | 2240 | 2075 | 2125 | 1985 | 2035 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3000 | 3910 (4000) | 2365 | 2200 | 2250 | 2110 | 2160 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 2750 | 4160 (4250) | 2115 | 1950 | 2000 | 1860 | 1910 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 2875 | 4160 (4250) | 2240 | 2075 | 2125 | 1985 | 2035 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 3000 | 4160 (4250) | 2365 | 2200 | 2250 | 2110 | 2160 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 2750 | 4410 (4500) | 2115 | 1950 | 2000 | 1860 | 1910 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 2875 | 4410 (4500) | 2240 | 2075 | 2125 | 1985 | 2035 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 3000 | 4410 (4500) | 2365 | 2200 | 2250 | 2110 | 2160 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 2750 | 4660 (4750) | 2115 | 1950 | 2000 | 1860 | 1910 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 2875 | 4660 (4750) | 2240 | 2075 | 2125 | 1985 | 2035 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 3000 | 4660 (4750) | 2365 | 2200 | 2250 | 2110 | 2160 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 2750 | 4910 (5000) | 2115 | 1950 | 2000 | 1860 | 1910 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 2875 | 4910 (5000) | 2240 | 2075 | 2125 | 1985 | 2035 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 3000 | 4910 (5000) | 2365 | 2200 | 2250 | 2110 | 2160 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 2750 | 5160 (5250) | 2115 | 1950 | 2000 | 1860 | 1910 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 2875 | 5160 (5250) | 2240 | 2075 | 2125 | 1985 | 2035 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 3000 | 5160 (5250) | 2365 | 2200 | 2250 | 2110 | 2160 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 2750 | 5660 (5750) | 2115 | 1950 | 2000 | - | - |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 2875 | 5660 (5750) | 2240 | 2075 | 2125 | - | - |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 3000 | 5660 (5750) | 2365 | 2200 | 2250 | - | - |
Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||||
Rozměry pro renovaci - zadní torzní pružinový hřídel (HL)
RENOVAČNÍ ROZMĚRY PŘI VÝMĚNĚ SEKČNÍCH DVEŘÍ ZA VÝKLOPNÁ VRATA.
Se stávajícími dveřmi nahoru a dolů Novoferm K®/ | Velikost nové renovace | |||||||||
Objednaná velikost | Vnější rozměr rámu | Volný prostor | Objednací rozměr | Maximální | Vnější rozměr rámu | Vnitřní rozměr garáže | Montážní hloubka | Výška stropu | Světlá výška | |
Šířka x výška | Šířka x výška | Šířka x výška | (min.) | Šířka x výška | Šířka x výška | (min.)* (volitelně) | (min.) Ruční ovládání/ | Ruční ovládání | Pohonná jednotka | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2675 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2800 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2675 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2800 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2925 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2675 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2800 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2925 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2800 | 2165 | 2000 | 2050 |
| Počet sekcí, výšky sekcí a rozteče per se mohou u dřeva iso 45 lišit. *Při použití zesíleného úhlového rámu, hliníkové rámové sady nebo montážních pomůcek (S-kotva, variabilní rámová kotva): nutných 90 mm na každou stranu (GIB = BRB + 180 mm). Všechny rozměry v mm. | ||||||||||
Montážní rozměry - střešní sekvenční kování pro TYP ISO 45
Montážní rozměry přední hřídele (VL)
VL | 0° | 15° | 20° | 25° | 30° | ||||||
BRH | RAMH | BD (ZS) | EBTA | EBTA15 | EBHA15 | EBTA20 | EBHA20 | EBTA25 | EBHA25 | EBTA30 | EBHA30 |
1875 | 2115 | 20 | 3320 | 3238 | 2795 | 3152 | 3068 | 3042 | 3333 | 2909 | 3588 |
2000 | 2240 | 20 | 3320 | 3238 | 2920 | 3152 | 3193 | 3042 | 3458 | 2909 | 3713 |
2125 | 2365 | 20 | 3320 | 3238 | 3045 | 3152 | 3318 | 3042 | 3583 | 2909 | 3838 |
2250 | 2490 | 20 | 3320 | 3238 | 3170 | 3152 | 3443 | 3042 | 3708 | 2909 | 3963 |
2375 | 2615 | 30 | 3570 | 3479 | 3359 | 3387 | 3654 | 3268 | 3939 | 3126 | 4213 |
2500 | 2740 | 30 | 3570 | 3479 | 3484 | 3387 | 3779 | 3268 | 4064 | 3126 | 4338 |
2625 | 2865 | 40 | 4320 | 4204 | 3803 | 4091 | 4160 | 3948 | 4506 | 3775 | 4838 |
2750 | 2990 | 40 | 4320 | 4204 | 3928 | 4091 | 4285 | 3948 | 4631 | 3775 | 4963 |
2875 | 3115 | 40 | 4320 | 4204 | 4053 | 4091 | 4410 | 3948 | 4756 | 3775 | 5088 |
3,000 | 3240 | 40 | 4320 | 4204 | 4178 | 4091 | 4535 | 3948 | 4881 | 3775 | 5213 |
3125 | 3365 | 40 | 4320 | 4204 | 4303 | 4091 | 4660 | 3948 | 5006 | 3775 | 5338 |
Instalační rozměry Zadní hřídel (VL)
VL | 0° | 15° | 20° | 25° | 30° | ||||||
BRH | RAMH | BD (ZS) | EBTA | EBTA15 | EBHA15 | EBTA20 | EBHA20 | EBTA25 | EBHA25 | EBTA30 | EBHA30 |
1875 | 1875 1985 | 20 | 3320 | 3208 | 2820 | 3122 | 3093 | 3012 | 3358 | 2879 | 3613 |
2000 | 2110 | 20 | 3320 | 3208 | 2945 | 3122 | 3218 | 3012 | 3483 | 2879 | 3738 |
2125 | 2235 | 20 | 3320 | 3208 | 3070 | 3122 | 3343 | 3012 | 3608 | 2879 | 3863 |
2250 | 2360 | 20 | 3320 | 3449 | 3259 | 3357 | 3554 | 3238 | 3839 | 3096 | 4113 |
2375 | 2485 | 30 | 3570 | 3449 | 3384 | 3357 | 3679 | 3238 | 3964 | 3096 | 4238 |
2500 | 2610 | 40 | 4320 | 4174 | 3703 | 4061 | 4060 | 3918 | 4406 | 3745 | 4738 |
2625 | 2735 | 40 | 4320 | 4174 | 3828 | 4061 | 4185 | 3918 | 4531 | 3745 | 4863 |
2750 | 2860 | 40 | 4320 | 4174 | 3953 | 4061 | 4310 | 3918 | 4656 | 3745 | 4988 |
2875 | 2985 | 40 | 4320 | 4174 | 4078 | 4061 | 4435 | 3918 | 4781 | 3745 | 5113 |
3,000 | 3110 | 40 | 4320 | 4174 | 4203 | 4061 | 4560 | 3918 | 4906 | 3745 | 5238 |
3125 | 3235 | 40 | 4320 | 4174 | 4328 | 4061 | 4685 | 3918 | 5031 | 3745 | 5363 |
Korespondenční barvy
Odpovídající barvy oken, průběžných střešních světlíků a hliníkových profilů pro dveře
Povrchy | Odpovídající barva |
Zlatý dub | podobná RAL 8007 |
Tmavý dub | podobný RAL 8028 |
Mahagon | Smíšená barva |
Winchester | podobná RAL 8001 |
Noční dub | podobná RAL 8022 |
Saténová bílá | podobná RAL 9016 |
Saténově šedá | Smíšená barva |
Saténová tmavě šedá | podobná RAL 7016 |
Saténová okenní šedá | podobná RAL 7040 |
Saténová hnědá | podobná RAL 8014 |
Saténová černá | Smíšená barva |
Montáž
Jak se instalují sekční vrata Novoferm?
Následující video ukazuje montáž sekčních vrat Novoferm krok za krokem. Videa jsou určena pouze jako doplněk k návodu k montáži, obsluze a údržbě. Nenahrazují odbornou montáž provedenou kvalifikovaným a vyškoleným odborným personálem.
INSTALACE AUTOMATICKÝCH SEKČNÍCH VRAT
Kliknutím na animaci vlevo si můžete prohlédnout montáž sekčních garážových vrat Novoferm na příkladu typu ISO 45 s pohonem Novomatic 563 S se svislou tažnou pružinou a jejich výhody ve vizuálně atraktivní podobě.
Podrobné animace / videa o výhodách, instalaci a programování sekčních garážových vrat Novoferm najdete na kanálu Novoferm YouTube:
https://www.youtube.com/NovofermVideos
Vzbudili jsme váš zájem?
Novoferm spolupracuje s širokou sítí specializovaných prodejců v Německu - ve vašem okolí. Naši autorizovaní specializovaní prodejci Novoferm poskytují odborné poradenství, prodej, měření, montáž, demontáž a ekologickou likvidaci našich výrobků za konkurenceschopné ceny all-inclusive.
Rádi vám pomůžeme.
Ještě větší izolace?
Sekční vrata Premium s extra izolací
Zvláště vysoká úroveň izolace pomáhá zajistit, aby vaše garáž s přilehlým nebo nadměrně obestavěným obytným prostorem neprochladla ani v zimě. Tímto způsobem zabráníte tepelným ztrátám a aktivně podpoříte optimalizaci výkonové bilance celé budovy. Pak se rozhodněte pro prémiová sekční vrata s celkovou tloušťkou profilu 70 mm od společnosti Novoferm!
Sekční vrata Premium iso 70
